Пристрій, що подає і накопичує буровий інструмент

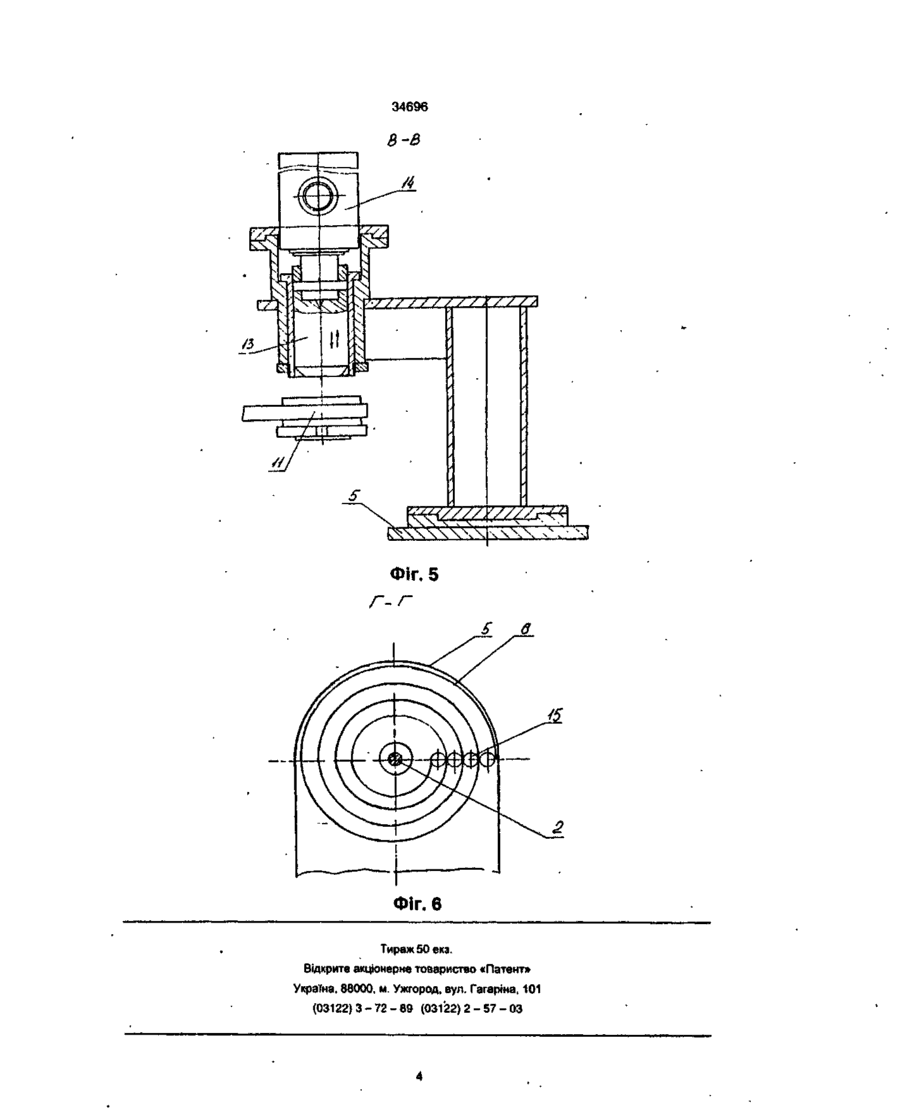

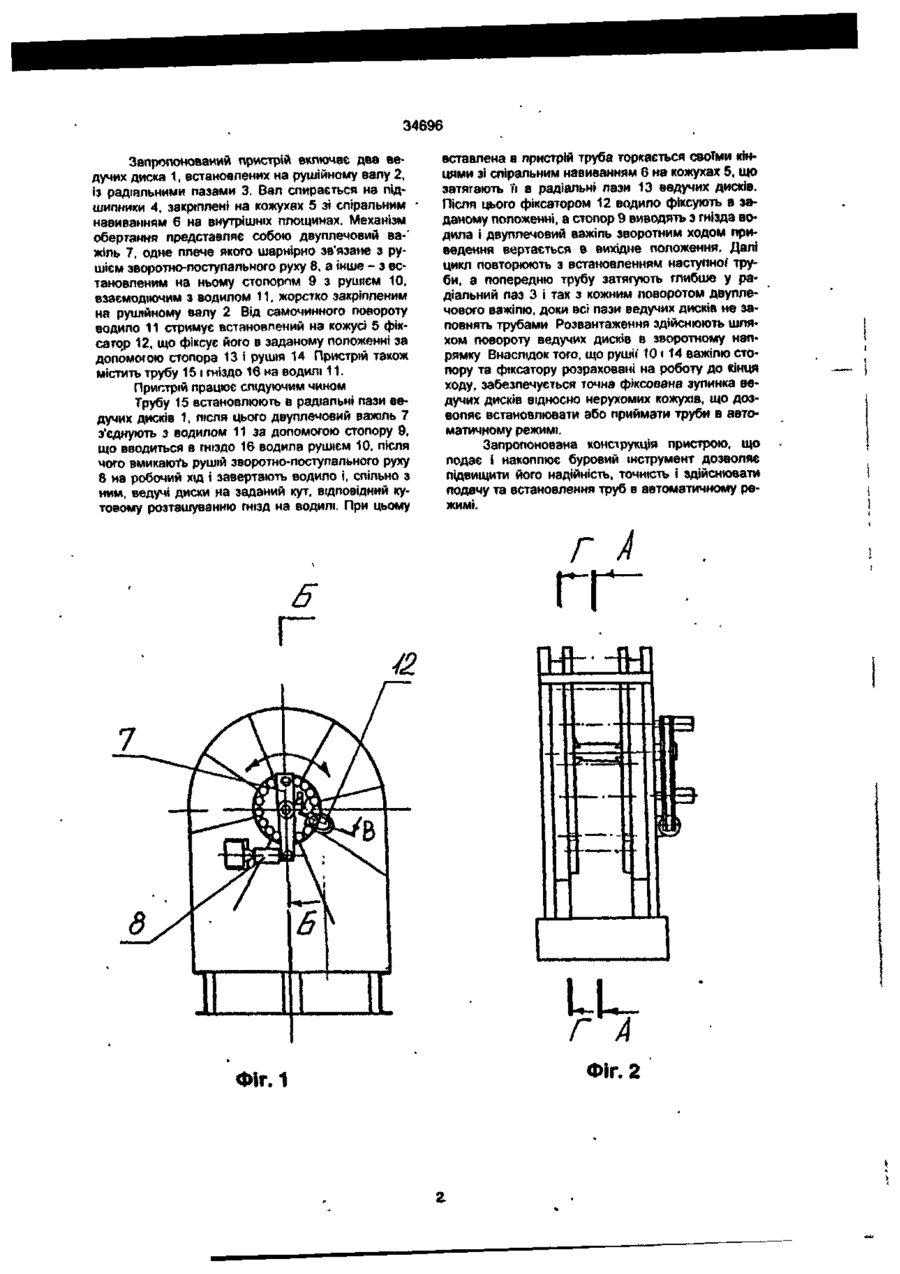

Пристрій, що подає і накопичує буровий інструмент, який містить два встановлених на рушійному валу ведучих диска, які мають наскрізні радіальні пази і зв'язані з реверсивним кроковим ме ханізмом та двигуном, і кінцеві кожухи зі спеціальними торцевими пазами, який відрізняється тим, що реверсивний кроковий механізм виконаний у вигляді встановленого поворотно на рушійному валу ведучих дисків двоплечого важеля, одне плече якого шарнірно з'єднане з рушійним механізмом зворотно-поступального руху, а інше - з встановленим на ньому стопором, взаємодіє з водилом, жорстко закріпленим на рушійному валу ведучих дисків, при цьому водило в заданих положеннях ведучих дисків взаємодіє з фіксатором, встановленим на кожусі, за допомогою стопора і рушія. Винахід може бути використаний при виконанні бурових робіт. Відомий пристрій для зберігання і подачі бурових штанг, який складається з касети у вигляді барабану із сепараторами, встановленого в поворотному корпусі, реверсивного механізму, зв'язаного з нижньою віссю барабану, механізмів обертання корпусу і барабану, фіксатора крокового обертання і вузла регулювання, вуглового зміщення барабану, компенсатору його переміщення на вісі, черв' ячного колеса з ексцентричним отвором в ньому і опорної вісі (А.с СРСР 1813872 А1 кл. Е21В 19/14, 1993). Недоліком цього пристрою є складність конструкції і, як слідство, низька надійність і неможливість автоматизації. Найбільш близьким є пристрій для механізації зміни штанг фірми "Татрос", що називається "Rod changer" (Фельдман В.Я., Файнер Л.Б. Автоматизированные шахтные бурильные установки буровые роботы"- М.: Недра, 1989, с.60-61) - прототип. Пристрій складається з двох ведучих дисків - переднього і заднього з радіальними наскрізними пазами. Диски можуть повертатися відносно кінцевих кожухів - переднього і заднього за допомогою механізму обертання із двигуном Кінцеві кожухи мають торцеві спіральні пази. Конструкція пристрою, що розглядається, складна і не дозволяє досягнути високої надійності і точності встановлення, а також оптимїзувати процес подачі та встановлення труб. В основу винаходу поставлено задачу за рахунок зміни конструкції пристрою шляхом її спрощення забезпечити підвищення надійності і автоматизацію процесу подачі і встановлення труб. Для рішення поставленої задачі розроблено пристрій, що подає і накопичує буровий інструмент, який містить два встановлених на рушійному валу ведучих диска, які мають наскрізні радіальні пази і зв'язані з реверсивним кроковим механізмом та двигуном і кінцеві кожухи зі спеціальними торцевими пазами, в якому реверсивний кроковий механізм виконаний в вигляді встановленого поворотно на рушійному валу ведучих дисків двуппечового важілю, одне плече якого шарнірно з'єднане з рушійним механізмом зворотно-поступального руху, а інше - з встановленим на ньому стопором, взаємодіє з водилом, жорстко закріпленим на рушійному валу ведучих дисків, при цьому водило в заданих положеннях ведучих дисків взаємодіє з фіксатором, встановленим на кожусі за допомогою стопора і рушія Суттєвість винаходу ілюструється графічними матеріалами: Фіг 1 - загальний вигляд пристрою; фіг.2 - загальний вигляд пристрою, вигляд збоку; фіг 3 - розріз А-А упоперек валу ведучих дисків; фіг.4 - розріз Б-Б по осі валу ведучих дисків; фіг. 5 - розріз В-В по осі фіксатора; фіг 6 - розріз Г-Г упоперек осі ведучих дисків з виглядом на кожух з торцевою спіраллю. (22)01.04.1999 со CD CO CO 0» 34696 Запропонований пристрій включає два ведучих диска 1, встановлених на рушійному валу 2, із радіальними пазами 3. Вал спирається на підшипники 4, закріплені на кожухах 5 зі спіральним навиванням 6 на внутрішніх площинах. Механізм обертання представляє собою двуплечовий ва-' жіль 7, одне плече якого шарнірно зв'язане з рушієм зворотно-поступального руху 8, а інше - з встановленим на ньому стопором 9 з рушієм 10, взаємодіючим з водилом 11, жорстко закріпленим на рушійному валу 2 Від самочинного повороту водило 11 стримує встановлений на кожусі 5 фіксатор 12, що фіксує його в заданому положенні за допомогою стопора 13 і рушш 14 Пристрій також містить трубу 151 гніздо 16 на водил» 11. Пристрій працює слідуючим чином Трубу 15 встановлюю гь в радіальні пази ведучих дисків 1, після цього двуплечовий важіль 7 з'єднують з водилом 11 за допомогою стопору 9, що вводиться в гніздо 16 водила рушієм 10. після чого вмикають руш»й зворотно-поступального руху 8 на робочий хід і завертають водило і, спільно з ним, ведучі диски на заданий кут, відповідний кутовому розташуванню гнізд на водилі. При цьому вставлена а пристрій труба торкається своїми кінцями зі спіральним навиванням 6 на кожухах 5, що затягають її в радіальні пази 13 ведучих дисків. Після цього фіксатором 12 водило фіксують в заданому положенні, а стопор 9 виводять з гнізда водила і двуплечовий важіль зворотним ходом приведення вертається в вихідне положення. Далі цикл повторюють з встановленням наступно* труби, а попередню трубу затягують глибше у радіальний паз 3 і так з кожним поворотом двуплечового важіпю, доки всі пази ведучих дисків не заповнять трубами Розвантаження здійснюють шляхом повороту ведучих дисків в зворотному напрямку Внаслідок того, що рушії 10 «14 важілю стопору та фіксатору розраховані на роботу до кінця ходу, забезпечується точна фіксована зупинка ведучих дисків відносно нерухомих кожухів, що дозволяє встановлювати або приймати труби в автоматичному режимі. Запропонована конструкція пристрою, що подає і накоплює буровий інструмент дозволяє підвищити його надійність, точність і здійснювати подачу та встановлення труб в автоматичному режимі. Г J* rr 7 ФІГ.1 P 'J! £ міф v-r 969РЄ 34696 8-а /4 Z3 7УУ/У/У /З І! Ґ—/Til S \\\ Фіг. 5 Г-Г 5 в Фіг. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
