Пристрій для миття полотна бонового загородження

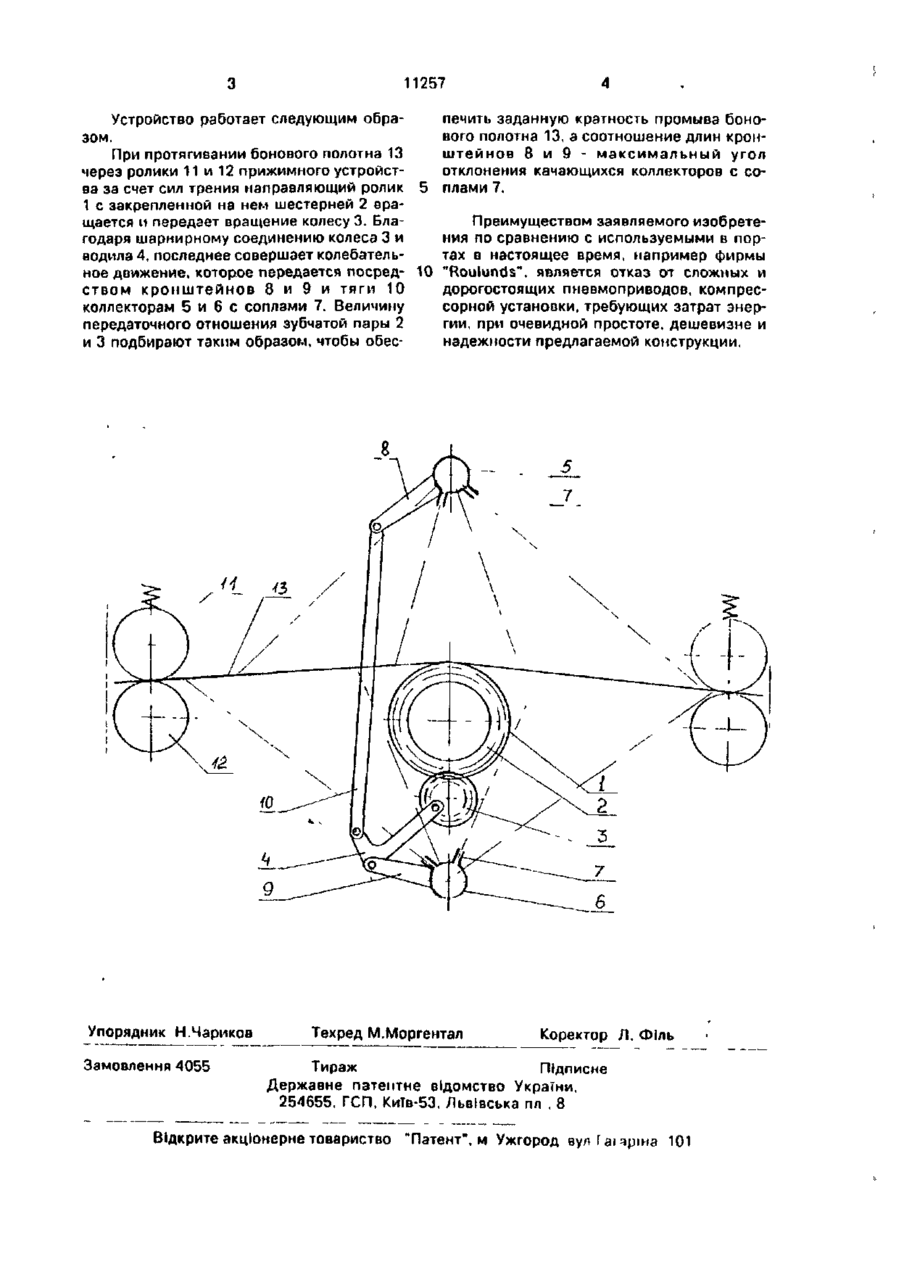

УКРАЇНА Изобретение относится к области очистки изделий с использованием жидкости и может быть использовано в устройствах для мойки боновых заграждений, преимущественно, надувных. Наиболее близким по технической сути к изобретению является устройство для мойки полотна боновых заграждений[1], содержащее прижимной механизм для полотна, направляющий ролик для полотна и коллектор с соплом, расположенный под направляющим роликом. Недостатком этого устройства является низкое качество мойки Цель изобретения - повышение качества мойки. Для достижения этой цели устройство снабжено дополнительным коллектором с соплами, расположенными над направляющим роликом, кронштейнами, каждый из которых связан с одним из коллекторов, тягой, J шарнирно связанной с одним из кронштейнов, водилом, шарнирно связанным с тягой и с другим кронштейном, и парой зацепленных между собой зубчатых колес, одно из которых шарнирно связано с водилом и другое жестко закреплено на направляющем ролике, а коллектор оснащен дополнительным соплом. На чертеже изображено устройство. Устройство включает направляющий ролик 1 с закрепленной на нем шестеренкой 2, колесо 3, находящееся в зацеплении с шестеренкой 2; водило 4, шарнирно прикрепленное к колесу 3; верхний 5 и нижний 6 коллекторы с соплами 7, снабженные кронштейнами 8 и 9, соединенными шарнирно между собой через водило 4 и тягу 10, прижимное устройство, имеющее ролики 11 и 12, через которые протягивают боновое полотно 13 со стравленным из поплавков воздухом. КЗ ел о 11257 Устройство работает следующим обрапечить заданную кратность промыва бонозом. вого полотна 13, а соотношение длин кронштейнов 8 и 9 - максимальный угол При протягивании бонового полотна 13 отклонения качающихся коллекторов с сочерез ролики 11 и 12 прижимного устройства за счет сил трения направляющий ролик 5 плами 7. 1 с закрепленной на нем шестерней 2 вращается и передает вращение колесу 3. БлаПреимуществом заявляемого изобретегодаря шарнирному соединению колеса 3 и ния по сравнению с используемыми в порводила 4, последнее совершает колебательтах в настоящее время, например фирмы ное движение, которое передается посред- 10 "Roulunds", является отказ от сложных и ством кронштейнов 8 и 9 и тяги 10 дорогостоящих пневмоприводов, компресколлекторам 5 и 6 с соплами 7. Величину сорной установки, требующих затрат энерпередаточного отношения зубчатой пары 2 гии, при очевидной простоте, дешевизне и и 3 подбирают таким образом, чтобы обеснадежности предлагаемой конструкции. Упорядник Н.Чариков Замовлення 4055 Техред М.Моргентал Коректор Л. ФІль Тираж Підписне Державне патентне відомство України, 254655. ГСП, Київ-53. Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород вулГаічріна 101
