Стенд для випробувань пружин на стиск

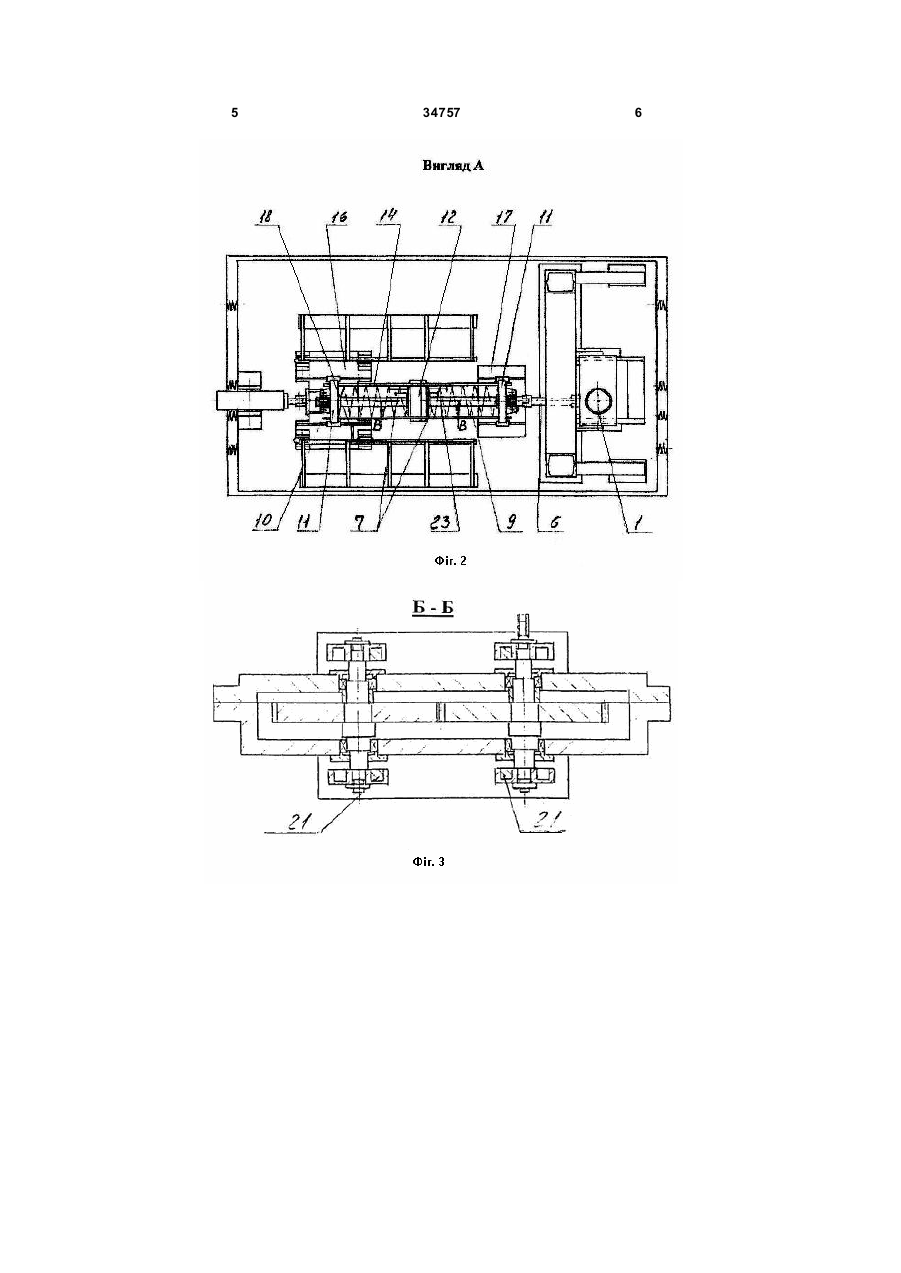

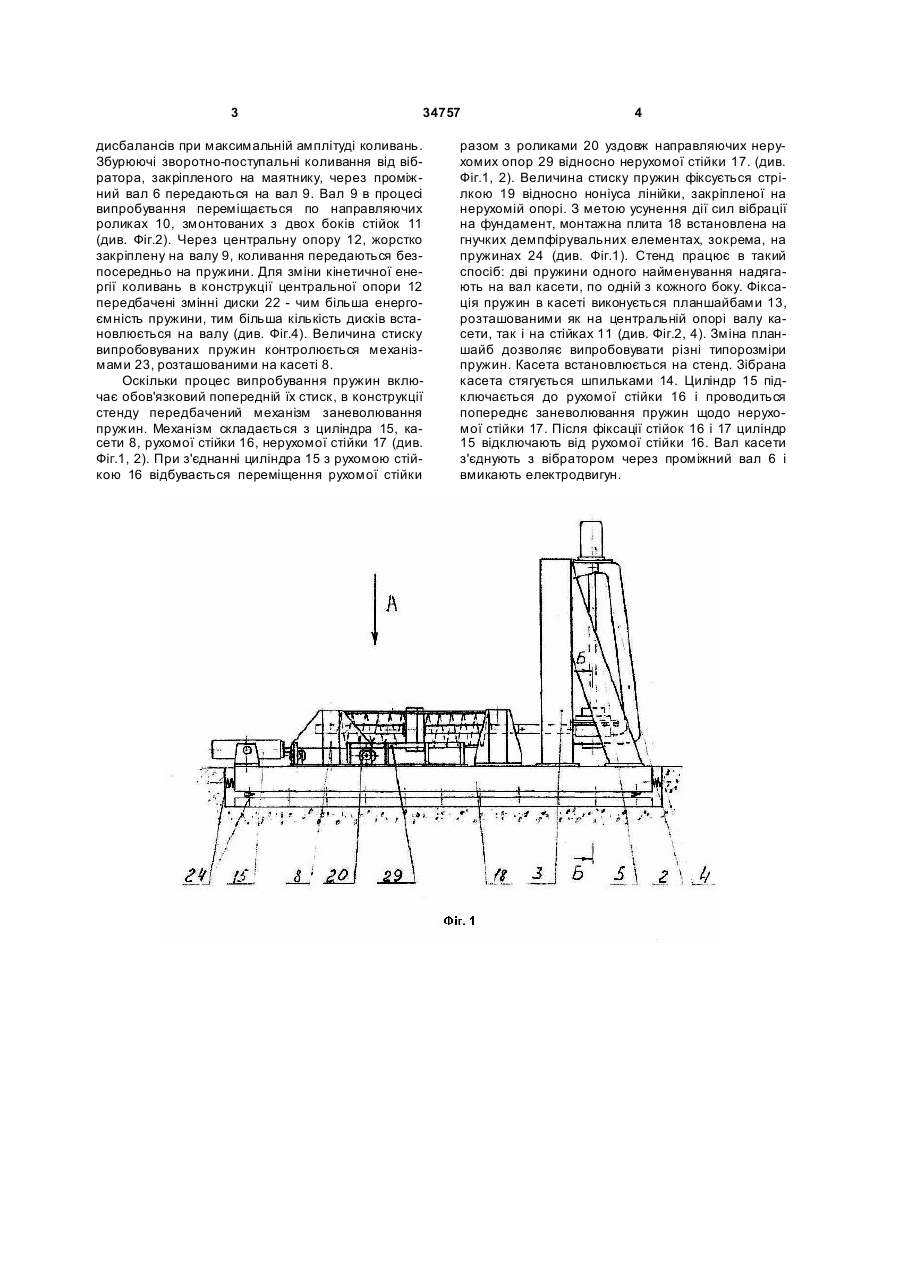

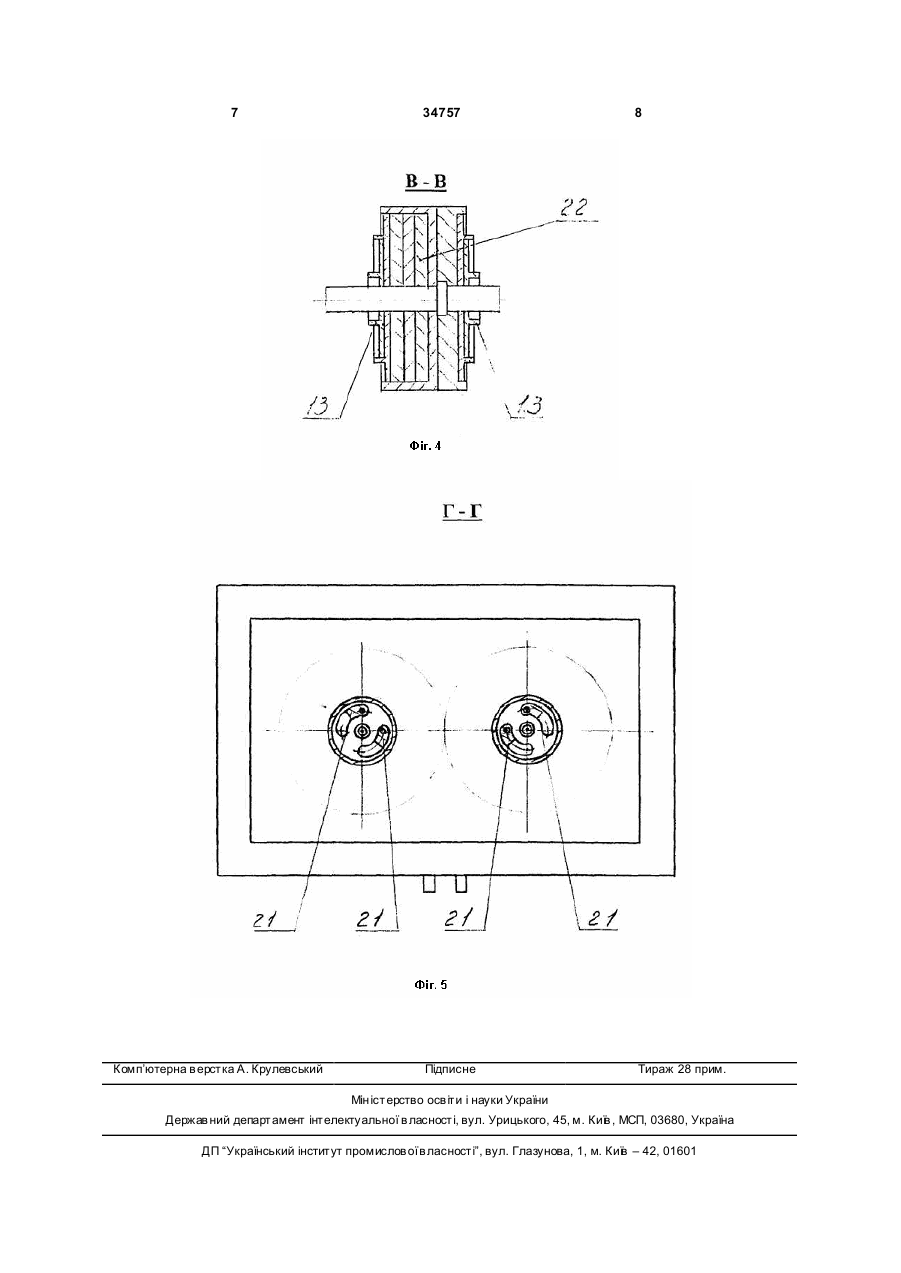

1. Стенд для випробувань пружин на стиск, у якому стиснення пружин відбувається за допомогою жорсткої кінематичної системи, яка не дозволяє змінювати кінетичну енергію стиску в залежності від енергоємності пружини, який відрізняється тим, що з усиллям стиску пружини є резонансні коливання, причому ці коливання створює і під 3 34757 дисбалансів при максимальній амплітуді коливань. Збурюючі зворотно-поступальні коливання від вібратора, закріпленого на маятнику, через проміжний вал 6 передаються на вал 9. Вал 9 в процесі випробування переміщається по направляючих роликах 10, змонтованих з двох боків стійок 11 (див. Фіг.2). Через центральну опору 12, жорстко закріплену на валу 9, коливання передаються безпосередньо на пружини. Для зміни кінетичної енергії коливань в конструкції центральної опори 12 передбачені змінні диски 22 - чим більша енергоємність пружини, тим більша кількість дисків встановлюється на валу (див. Фіг.4). Величина стиску випробовуваних пружин контролюється механізмами 23, розташованими на касеті 8. Оскільки процес випробування пружин включає обов'язковий попередній їх стиск, в конструкції стенду передбачений механізм заневолювання пружин. Механізм складається з циліндра 15, касети 8, рухомої стійки 16, нерухомої стійки 17 (див. Фіг.1, 2). При з'єднанні циліндра 15 з рухомою стійкою 16 відбувається переміщення рухомої стійки 4 разом з роликами 20 уздовж направляючих нерухомих опор 29 відносно нерухомої стійки 17. (див. Фіг.1, 2). Величина стиску пружин фіксується стрілкою 19 відносно ноніуса лінійки, закріпленої на нерухомій опорі. З метою усунення дії сил вібрації на фундамент, монтажна плита 18 встановлена на гнучких демпфірувальних елементах, зокрема, на пружинах 24 (див. Фіг.1). Стенд працює в такий спосіб: дві пружини одного найменування надягають на вал касети, по одній з кожного боку. Фіксація пружин в касеті виконується планшайбами 13, розташованими як на центральній опорі валу касети, так і на стійках 11 (див. Фіг.2, 4). Зміна планшайб дозволяє випробовувати різні типорозміри пружин. Касета встановлюється на стенд. Зібрана касета стягується шпильками 14. Циліндр 15 підключається до рухомої стійки 16 і проводиться попереднє заневолювання пружин щодо нерухомої стійки 17. Після фіксації стійок 16 і 17 циліндр 15 відключають від рухомої стійки 16. Вал касети з'єднують з вібратором через проміжний вал 6 і вмикають електродвигун. 5 34757 6 7 Комп’ютерна в ерстка А. Крулевський 34757 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
