Екструзійний агрегат для формування погонажних виробів кільцевого перетину

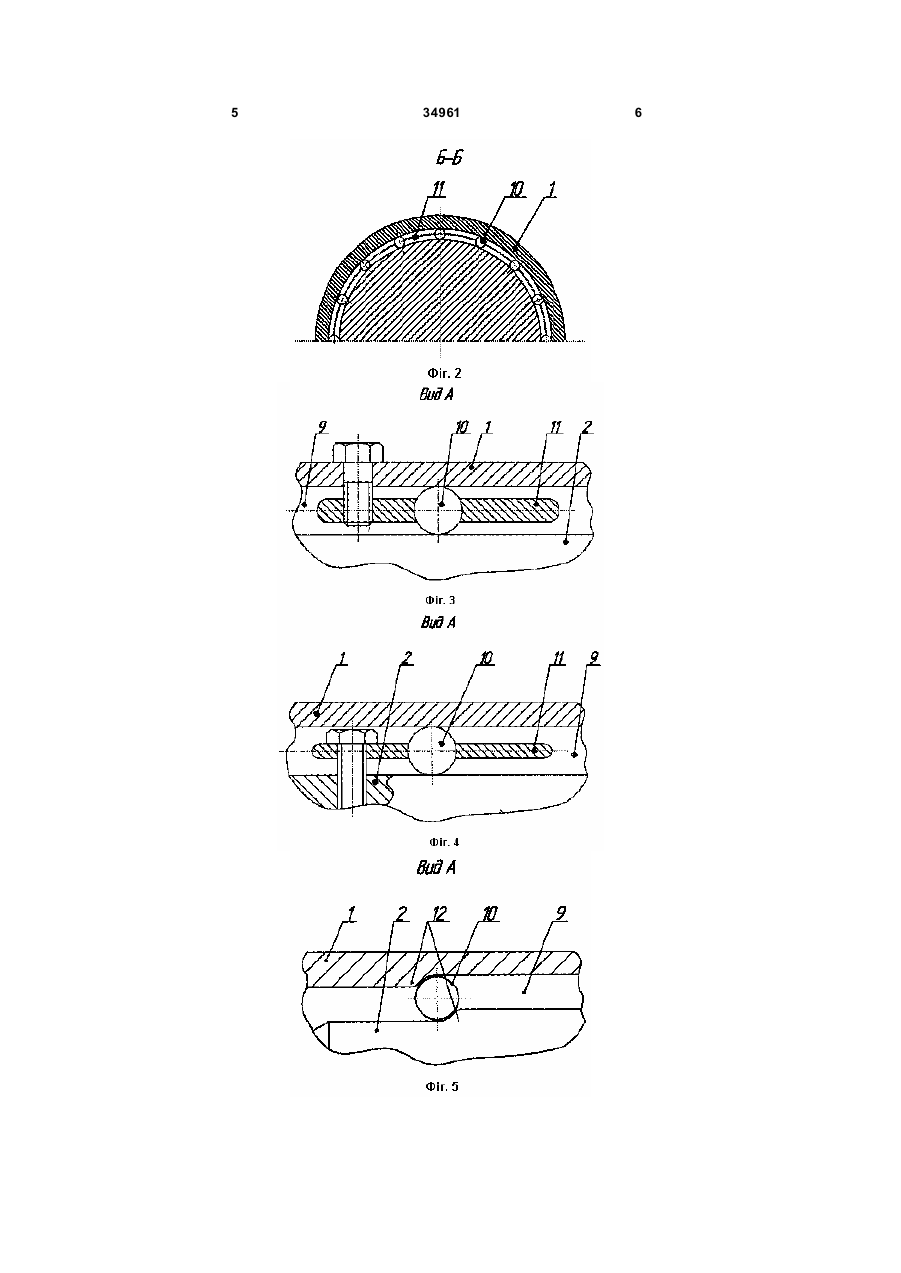

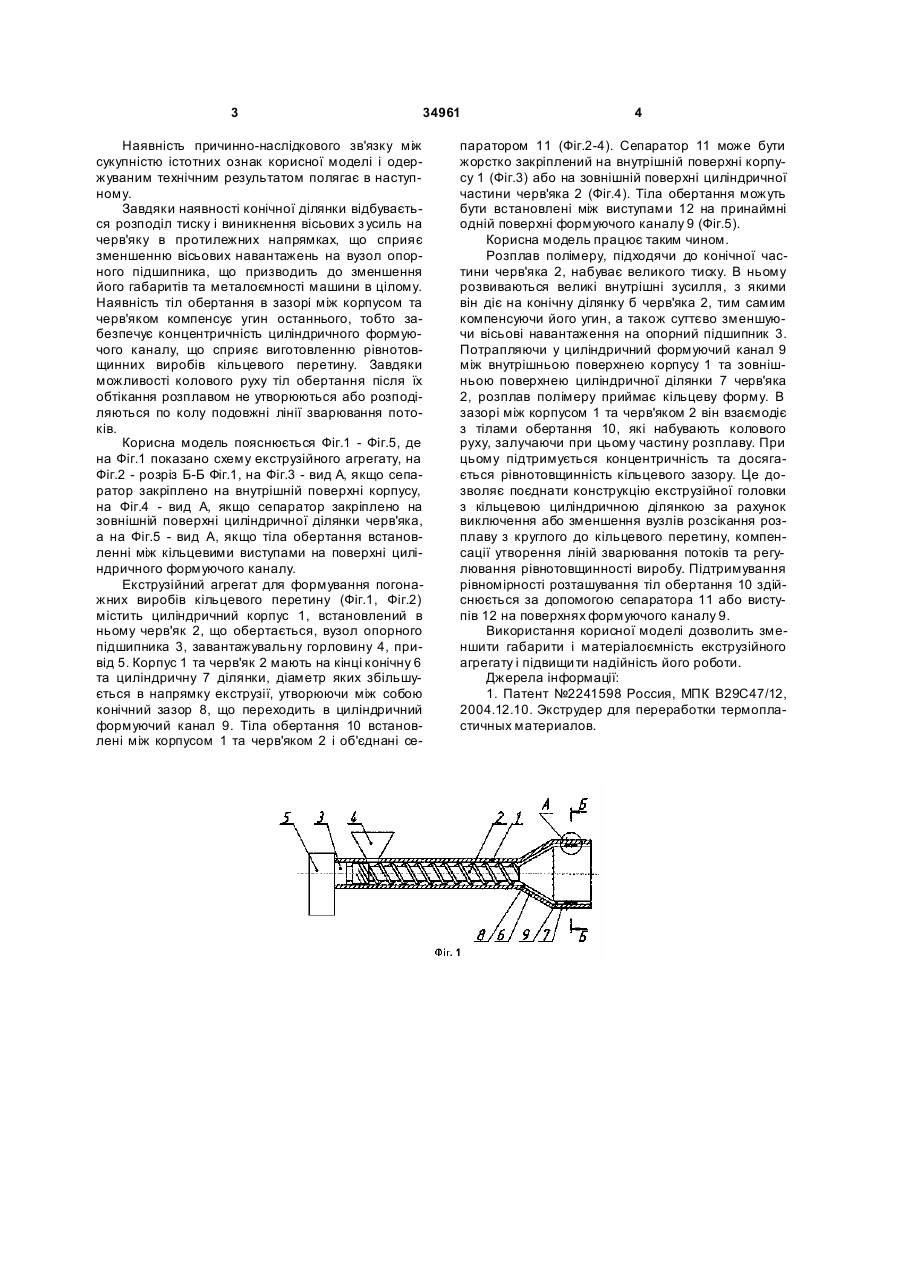

1. Екструзійний агрегат для формування погонажних виробів кільцевого перетину, що містить корпус та черв'як, які мають на кінці конічну та циліндричну ділянки, діаметр яких збільшується в напрямку екструзії, утворюючи між собою конічний зазор, що переходить в циліндричний формуючий канал, який відрізняється тим, що між корпусом та черв'яком встановлено з можливістю колового руху тіла обертання. 3 34961 Наявність причинно-наслідкового зв'язку між сукупністю істотних ознак корисної моделі і одержуваним технічним результатом полягає в наступному. Завдяки наявності конічної ділянки відбувається розподіл тиску і виникнення вісьових з усиль на черв'яку в протилежних напрямках, що сприяє зменшенню вісьових навантажень на вузол опорного підшипника, що призводить до зменшення його габаритів та металоємності машини в цілому. Наявність тіл обертання в зазорі між корпусом та черв'яком компенсує угин останнього, тобто забезпечує концентричність циліндричного формуючого каналу, що сприяє виготовленню рівнотовщинних виробів кільцевого перетину. Завдяки можливості колового руху тіл обертання після їх обтікання розплавом не утворюються або розподіляються по колу подовжні лінії зварювання потоків. Корисна модель пояснюється Фіг.1 - Фіг.5, де на Фіг.1 показано схему екструзійного агрегату, на Фіг.2 - розріз Б-Б Фіг.1, на Фіг.3 - вид А, якщо сепаратор закріплено на внутрішній поверхні корпусу, на Фіг.4 - вид А, якщо сепаратор закріплено на зовнішній поверхні циліндричної ділянки черв'яка, а на Фіг.5 - вид А, якщо тіла обертання встановленні між кільцевими виступами на поверхні циліндричного формуючого каналу. Екструзійний агрегат для формування погонажних виробів кільцевого перетину (Фіг.1, Фіг.2) містить циліндричний корпус 1, встановлений в ньому черв'як 2, що обертається, вузол опорного підшипника 3, завантажувальну горловину 4, привід 5. Корпус 1 та черв'як 2 мають на кінці конічну 6 та циліндричну 7 ділянки, діаметр яких збільшується в напрямку екструзії, утворюючи між собою конічний зазор 8, що переходить в циліндричний формуючий канал 9. Тіла обертання 10 встановлені між корпусом 1 та черв'яком 2 і об'єднані се 4 паратором 11 (Фіг.2-4). Сепаратор 11 може бути жорстко закріплений на внутрішній поверхні корпусу 1 (Фіг.3) або на зовнішній поверхні циліндричної частини черв'яка 2 (Фіг.4). Тіла обертання можуть бути встановлені між виступами 12 на принаймні одній поверхні формуючого каналу 9 (Фіг.5). Корисна модель працює таким чином. Розплав полімеру, підходячи до конічної частини черв'яка 2, набуває великого тиску. В ньому розвиваються великі внутрішні зусилля, з якими він діє на конічну ділянку б черв'яка 2, тим самим компенсуючи його угин, а також суттєво зменшуючи вісьові навантаження на опорний підшипник 3. Потрапляючи у циліндричний формуючий канал 9 між внутрішньою поверхнею корпусу 1 та зовнішньою поверхнею циліндричної ділянки 7 черв'яка 2, розплав полімеру приймає кільцеву форму. В зазорі між корпусом 1 та черв'яком 2 він взаємодіє з тілами обертання 10, які набувають колового руху, залучаючи при цьому частину розплаву. При цьому підтримується концентричність та досягається рівнотовщинність кільцевого зазору. Це дозволяє поєднати конструкцію екструзійної головки з кільцевою циліндричною ділянкою за рахунок виключення або зменшення вузлів розсікання розплаву з круглого до кільцевого перетину, компенсації утворення ліній зварювання потоків та регулювання рівнотовщинності виробу. Підтримування рівномірності розташування тіл обертання 10 здійснюється за допомогою сепаратора 11 або виступів 12 на поверхнях формуючого каналу 9. Використання корисної моделі дозволить зменшити габарити і матеріалоємність екструзійного агрегату і підвищи ти надійність його роботи. Джерела інформації: 1. Патент №2241598 Россия, МПК В29С47/12, 2004.12.10. Экструдер для переработки термопластичных материалов. 5 34961 6 7 Комп’ютерна в ерстка Л. Купенко 34961 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
