Вивантажувальний транспортер до машин для збирання та навантажування коренеплодів

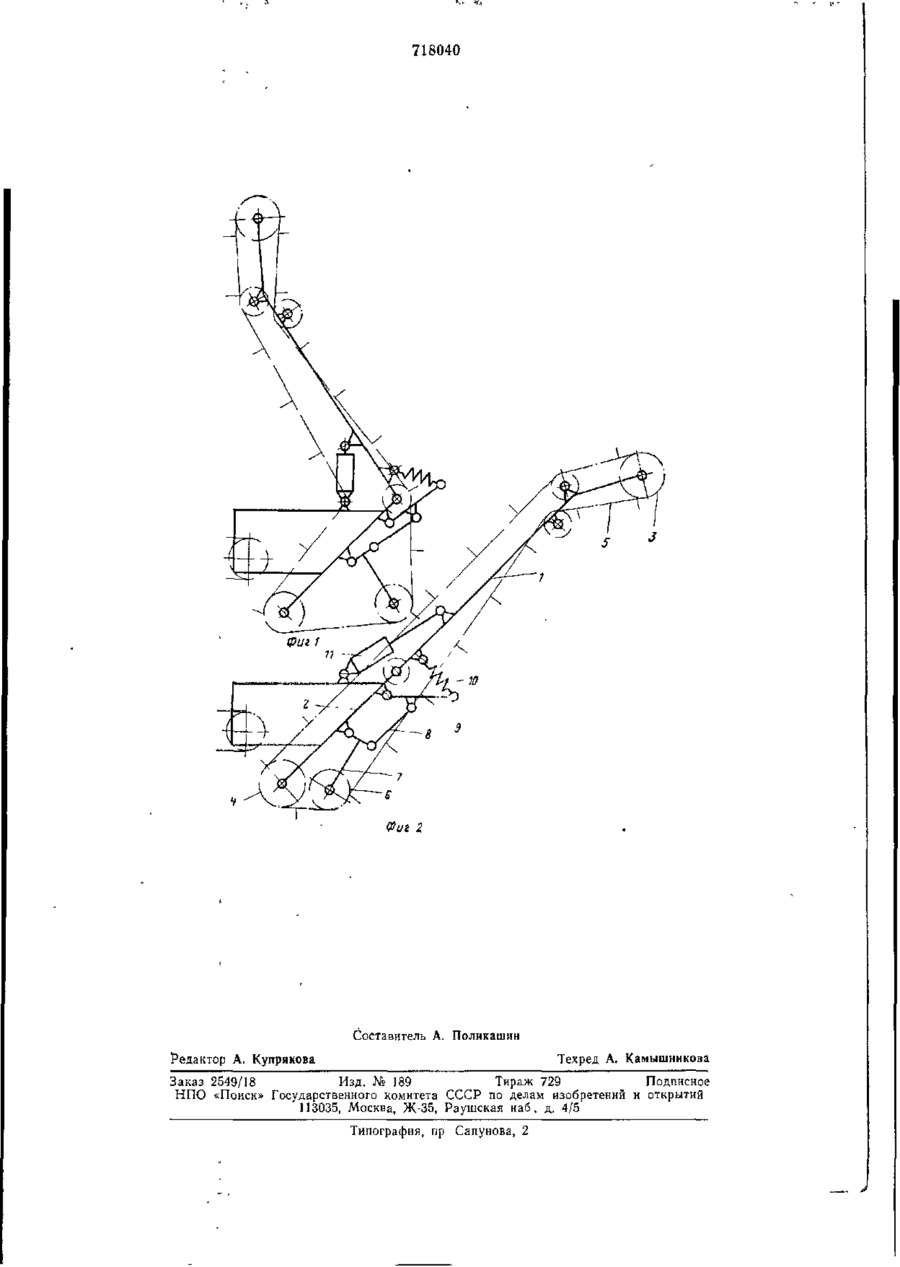

Сомз Советских Социалистических Республик опис ИЗОБР К ЕНИЯ ЕТЕЛЬСТВУ (61) Дополнительное .к авт. свид-ву — (22) Заявлено 08.08.78 (21) 2653855/30-15 с присоединением заявки № Государственный комитет (23) Приоритет — — СССР по делам изобретений н открытий (51) М. К л а А 01 D 33/00 (43) Опубликовано 28.02.80. Бюллетень № 8 (53) УДК 631.356.02 (088.8) (45) Дата опубликования описания 28 02 80 (72) Авторы изобретения В. Д. Гольдштейн, В. Г. Кузьминов, А. С. Кравченко, И. М. Рузин и В. И. Сухомлин (71) Заявитель — (54) ВЫГРУЗНОЙ ТРАНСПОРТЕР К МАШИНАМ ДЛЯ УБОРКИ И ПОГРУЗКИ КОРНЕПЛОДОВ 1 Изобретение относится к области сельчагов, верхний из которых соединен с поскохозяйственного машиностроения, в чадвижной частью рамы посредством пружистности к выгрузным транспортерам, прины, а на нижнем закреплен упомянутый меняемым в машинах для уборки и погрузролик ки корнеплодов в транспортные средства На фиг 1 изображен выгрузной транспортер в транспортном положении, вид сбоИзвестен выгрузной транспортер к машику, на фиг 2 — то же, в рабочем положенам для уборки и погрузки корнеплодов, нии включающий раму, состоящую из соединенных шарнирно неподвижной и подвижной Выгрузной транспортер к машинам для частей и несущую бесконечное прутковое уборки и погрузки корнеплодов содержит полотно с натяжным устройством, выполраму, состоящую из шарнирно соединенных ненным в виде подпружиненного относимежду собой подвижной 1 и неподвижной 2 тельно рамы ролика, контактирующего с частей, на которых установлены ведущее 3 полотном [1] Однако натяжное устройство и ведомое 4 звенья и бесконечное пруткоизвестного выгрузного транспортера не вое полотно 5 Для компенсации изменяюобеспечивает натяжения полотна в трансщегося в транспортном положении провисапортном положении последнего, следствием ния полотна 5 служит натяжное устройчего является сильное провисание полотна ство, включающее ролик Ь, закрепленный и задевание его за рядом расположенные на качающемся рычаге 7, шарнирно-устачасти машины Провисание полотна споновленном на неподвижной части рамы 2 и 20 собствует дополнительному его износу связанной шарнирной тягой 8 с одноплечим рычагом 9, на котором закреплена пружиЦель изобретения — поддержание постона 10 растяжения Свободный конец пружиянного натяжения полотна как в рабочем, ны 10 шарнирно закреплен на подвижной так и в транспортном положениях трансчасти рамы 1 портера 25 В рабочее и транспортное положения выЭто достигается тем, что связь ролика грузной транспортер устанавливается с пос рамой выполнена в виде пары последовамощью управляющего силового звена — гительно и шарнирно закрепленных на неподроцилиндра 11. движной части рамы и связанных тягой ры 718040 Устройство работает следующим обра-зом В рабочем положении -выгрузного транспортера с помощью гидроцилиндра 11 устанавливается взаимное положение подвижной 1 и неподвижной 2 частей рамы Бесконечное прутковое полотно 5 охватывает ведущее 3 и ведомые 4 звенья и с помощью ролика 6, установленного на качающемся рычаге 7, кинематической связи шаршфаой тяги 8 и рычага 9 натягивается пружиной 10. Свободный конец пружины 10 шарнирно закреплен на подвижной части 1 транспортера. При переводе транспортера в транспортное положение верхняя ветвь полотна 5 под действием собственного веса провиснет, увеличивая также его провисание в нижней части. При этом шарнирно-закрепленпый на подвижной части рамы 1 конец пружины 10 переместится, натягивая и перемещая за собой через кинематическую связь тяги 8 и рычага 9 и качающийся рычаг 7 с роликом 6 прослабленную нижнюю ветвь полотна 5 Усилие растянутой пружины 10 при этом сохраняется заданным, и устройство обеспечивает надежное натяжение полотна вы грузового транспортера как " рабочем, так В и-6 транспортном положениях Формула 5 10 15 20 25 изобретения Выгрузной транспортер к машинам для уборки и погрузки корнеплодов, включлющяй рану, .состоящую из соединенных шарнирно неподвижной и подвижной частей и несущую бесконечное прутковое полотно с натяжным устройством, выполненным в зиде подпружиненного относительно рамы ролика, контактирующего с полотном, отл и ч а ю щ и й с я тем, что, с де лью поддержания постоянного "натяжения полотна как в рабочем, так и в транспортном положениях транспортера, связь ролика с рамой выполнена в виде пары последовательно и шарнирно закрепленных на неподвижной части рамы и связанных тягой рычагов, верхний из которых соединен с подвижной частью рамы посредством пружины, а на нижнем закреплен упомянутый ролик Источники информации, принятые во внимание при экспертизе I. Техническое описание и инструкция по эксплуатации корнеуборочной самоходной машины РКС-6 Днепропетровск, 1975, с. 30. 718040 Составитель А. Поликашнн Техред А. Камышникова Редактор А. Купрякова Заказ 2549/18 Изд. № 189 Тираж 729 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий '133035, Москва, Ж-35, Раушская наб, д. 4/5 Типография, пр Сапунова, 2
