Бойова машина

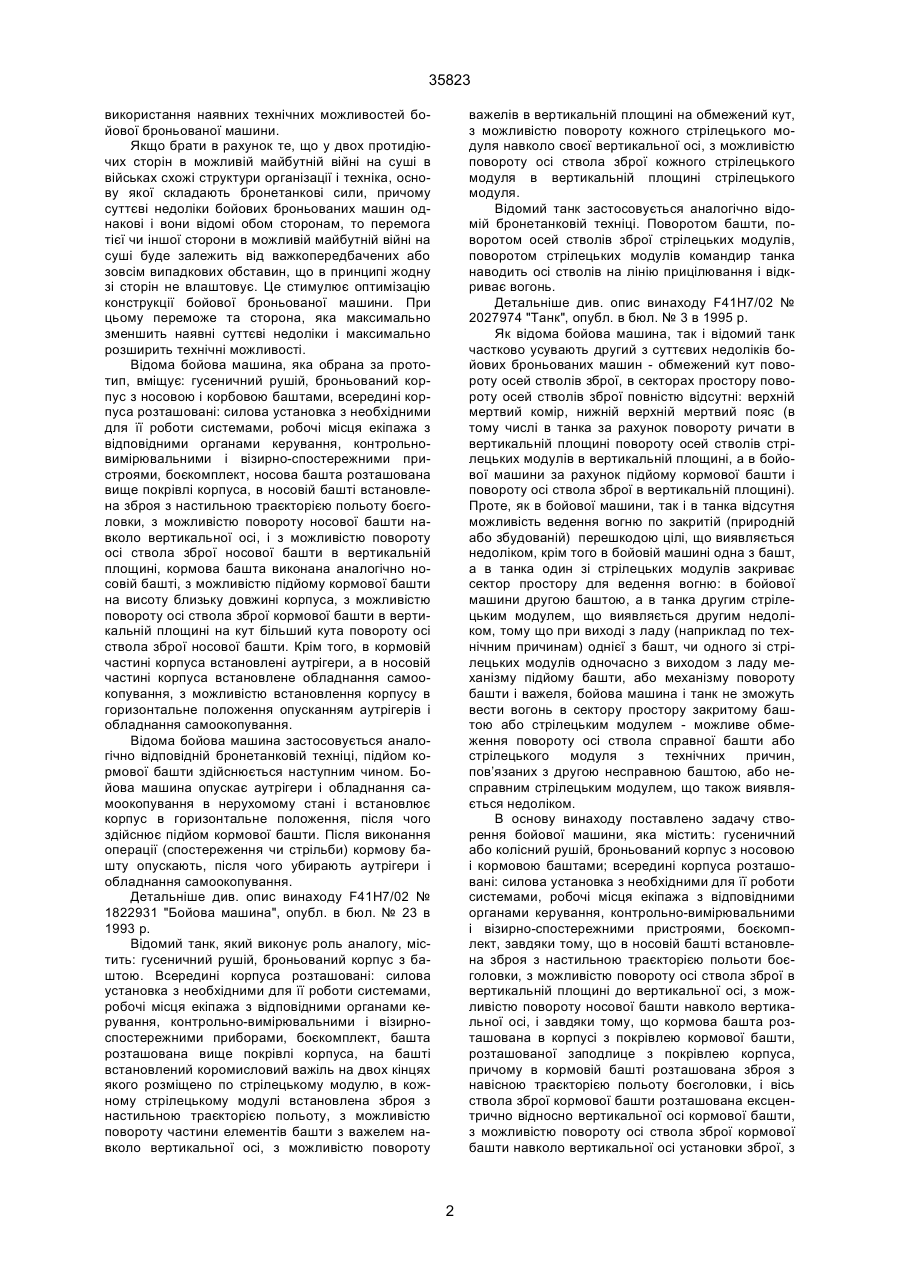

Бойова машина, що має гусеничний або колісний рушій, броньований корпус з носовою і кормовою баштами, всередині її корпуса розташовані силова установка з необхідними для її роботи системами, робочі місця екіпажу з відповідними органами керування, контрольно-вимірювальними і візирно-спостережними приладами, боєкомплект, носова башта розташована вище покрівлі корпуса, в носовій башті розташована зброя з настильною траєкторією польоту боєголовки, з можливістю повороту носової башти навколо своєї вертикаль 35823 використання наявних технічних можливостей бойової броньованої машини. Якщо брати в рахунок те, що у двох протидіючих сторін в можливій майбутній війні на суші в військах схожі структури організації і техніка, основу якої складають бронетанкові сили, причому суттєві недоліки бойових броньованих машин однакові і вони відомі обом сторонам, то перемога тієї чи іншої сторони в можливій майбутній війні на суші буде залежить від важкопередбачених або зовсім випадкових обставин, що в принципі жодну зі сторін не влаштовує. Це стимулює оптимізацію конструкції бойової броньованої машини. При цьому переможе та сторона, яка максимально зменшить наявні суттєві недоліки і максимально розширить технічні можливості. Відома бойова машина, яка обрана за прототип, вміщує: гусеничний рушій, броньований корпус з носовою і корбовою баштами, всередині корпуса розташовані: силова установка з необхідними для її роботи системами, робочі місця екіпажа з відповідними органами керування, контрольновимірювальними і візирно-спостережними пристроями, боєкомплект, носова башта розташована вище покрівлі корпуса, в носовій башті встановлена зброя з настильною траєкторією польоту боєголовки, з можливістю повороту носової башти навколо вертикальної осі, і з можливістю повороту осі ствола зброї носової башти в вертикальній площині, кормова башта виконана аналогічно носовій башті, з можливістю підйому кормової башти на висоту близьку довжині корпуса, з можливістю повороту осі ствола зброї кормової башти в вертикальній площині на кут більший кута повороту осі ствола зброї носової башти. Крім того, в кормовій частині корпуса встановлені аутрігери, а в носовій частині корпуса встановлене обладнання самоокопування, з можливістю встановлення корпусу в горизонтальне положення опусканням аутрігерів і обладнання самоокопування. Відома бойова машина застосовується аналогічно відповідній бронетанковій техніці, підйом кормової башти здійснюється наступним чином. Бойова машина опускає аутрігери і обладнання самоокопування в нерухомому стані і встановлює корпус в горизонтальне положення, після чого здійснює підйом кормової башти. Після виконання операції (спостереження чи стрільби) кормову башту опускають, після чого убирають аутрігери і обладнання самоокопування. Детальніше див. опис винаходу F41Н7/02 № 1822931 "Бойова машина", опубл. в бюл. № 23 в 1993 р. Відомий танк, який виконує роль аналогу, містить: гусеничний рушій, броньований корпус з баштою. Всередині корпуса розташовані: силова установка з необхідними для її роботи системами, робочі місця екіпажа з відповідними органами керування, контрольно-вимірювальними і візирноспостережними приборами, боєкомплект, башта розташована вище покрівлі корпуса, на башті встановлений коромисловий важіль на двох кінцях якого розміщено по стрілецькому модулю, в кожному стрілецькому модулі встановлена зброя з настильною траєкторією польоту, з можливістю повороту частини елементів башти з важелем навколо вертикальної осі, з можливістю повороту важелів в вертикальній площині на обмежений кут, з можливістю повороту кожного стрілецького модуля навколо своєї вертикальної осі, з можливістю повороту осі ствола зброї кожного стрілецького модуля в вертикальній площині стрілецького модуля. Відомий танк застосовується аналогічно відомій бронетанковій техніці. Поворотом башти, поворотом осей стволів зброї стрілецьких модулів, поворотом стрілецьких модулів командир танка наводить осі стволів на лінію прицілювання і відкриває вогонь. Детальніше див. опис винаходу F41H7/02 № 2027974 "Танк", опубл. в бюл. № 3 в 1995 р. Як відома бойова машина, так і відомий танк частково усувають другий з суттєвих недоліків бойових броньованих машин - обмежений кут повороту осей стволів зброї, в секторах простору повороту осей стволів зброї повністю відсутні: верхній мертвий комір, нижній верхній мертвий пояс (в тому числі в танка за рахунок повороту ричати в вертикальній площині повороту осей стволів стрілецьких модулів в вертикальній площині, а в бойової машини за рахунок підйому кормової башти і повороту осі ствола зброї в вертикальній площині). Проте, як в бойової машини, так і в танка відсутня можливість ведення вогню по закритій (природній або збудованій) перешкодою цілі, що виявляється недоліком, крім того в бойовій машині одна з башт, а в танка один зі стрілецьких модулів закриває сектор простору для ведення вогню: в бойової машини другою баштою, а в танка другим стрілецьким модулем, що виявляється другим недоліком, тому що при виході з ладу (наприклад по технічним причинам) однієї з башт, чи одного зі стрілецьких модулів одночасно з виходом з ладу механізму підйому башти, або механізму повороту башти і важеля, бойова машина і танк не зможуть вести вогонь в сектору простору закритому баштою або стрілецьким модулем - можливе обмеження повороту осі ствола справної башти або стрілецького модуля з технічних причин, пов’язаних з другою несправною баштою, або несправним стрілецьким модулем, що також виявляється недоліком. В основу винаходу поставлено задачу створення бойової машини, яка містить: гусеничний або колісний рушій, броньований корпус з носовою і кормовою баштами; всередині корпуса розташовані: силова установка з необхідними для її роботи системами, робочі місця екіпажа з відповідними органами керування, контрольно-вимірювальними і візирно-спостережними пристроями, боєкомплект, завдяки тому, що в носовій башті встановлена зброя з настильною траєкторією польоти боєголовки, з можливістю повороту осі ствола зброї в вертикальній площині до вертикальної осі, з можливістю повороту носової башти навколо вертикальної осі, і завдяки тому, що кормова башта розташована в корпусі з покрівлею кормової башти, розташованої заподлице з покрівлею корпуса, причому в кормовій башті розташована зброя з навісною траєкторією польоту боєголовки, і вісь ствола зброї кормової башти розташована ексцентрично відносно вертикальної осі кормової башти, з можливістю повороту осі ствола зброї кормової башти навколо вертикальної осі установки зброї, з 2 35823 можливістю повороту осі ствола зброї кормової башти в вертикальній площині, а також з можливістю повороту кормової башти навколо вертикальної осі, забезпечується усунення одного з суттєвих недоліків бойової броньованої машини - обмеженого кута повороту осей стволів зброї однієї башти, яку закриває друга башта, і за рахунок цього розширені технічні можливості та підвищена боєздатність. Поставлена задача вирішується в бойовій мамині, яка вмішую: гусеничний або колісний рушій, броньований корпус з носовою і кормовою баштами; всередині корпуса розташовані: силова установка з необхідними для її роботи системами, робочі місця екіпажа з відповідними органами керування, контрольно-вимірювальними і візирноспостережними пристроями, боєкомплект, носова башта, розташована вище покрівлі корпуса; в носовій башті встановлена зброя з настильною траєкторією польоту боєголовки, з можливістю повороту носової башти навколо своєї вертикальної осі, з можливістю повороту осі ствола зброї, встановленої в носовій башті в вертикальній площині; стосовно винаходу в носовій башті встановлена зброя з можливістю повороту осі ствола зброї в вертикальній площині до вертикальної осі, кормова башта розташована в корпусі, покрівля кормової башти розташована заподлице з покрівлею корпуса, в кормовій башті встановлена зброя з навісною траєкторією польоту боєголовки, вісь ствола зброї кормової башти розташована ексцентрично відносно вертикальної осі кормової башти, з можливістю повороту осі ствола зброї кормової башти навколо вертикальної осі встановки зброї, з можливістю повороту осі ствола зброї кормової башти в вертикальній площині, з можливістю повороту кормової башти навколо вертикальної осі. Винахід пояснюється малюнками, на яких показані: на фіг. 1 - бойова машина, на фіг. 2, фіг. 3 схематично показано ведення вогню бойовою машиною двома баштами одночасно по одній наземній цілі, на фіг. 4 - схематично показано ведення вогню бойовою машиною по двох цілях одночасно: одній повітряній і одній наземній. Бойова машина містить (див. фіг. 1): гусеничний рушій 1, броньований корпус 2 з носовою баштою 3 і кормовою баштою 4, башта 3 розташована вище покрівлі корпуса 2, в башті 3 встановлені: зенітна гармата 5 і спарений з нею кулемет 6, покрівля башти 4 розташована заподлице з покрівлею корпуса 2, в башті 4 встановлений міномет 7, в корпусі 2 розташовані: силова установка 8 з необхідними для її роботи системами (повітряної, охолодження, паливної, викиду відпрацьованих газів, електричною, контрольно-вимірювальною, керування), робочі місця екіпажа В (водія, оператора башти 3, оператора башти 4, командира), з відповідними органами керування, контрольновимірювальними і візирно-спостережними пристроями, розташовані в відсіку 9 керування, розташованому в носовій частині, за яким розташований відсік башти 3 (з боєкомплектом і механізмом заряджання гармати 5 і кулемета 6), відсік силової установки 8 розташований в кормовій частині корпуса 2, між відсіком башти 3 і відсіком силової установки 8 розташований відсік башти 4 (з механізмом заряджання і боєкомплектом міномету 7), башта 3 виконана з можливістю повороту навколо своєї вертикальної осі, з можливістю повороту осей стволів гармати 5 з кулеметом б в вертикальній площині до вертикальної осі, вісь установки міномета 7 розташована ексцентрично вертикальній осі башти 4, з можливістю повороту осі установки міномета 7 навколо своєї вертикальної осі, з можливістю повороту осі ствола міномета 7 в вертикальній площині, з можливістю повороту башти 4 навколо своєї вертикальної осі, крім того, у відсіках башт 3, 4 розташовані дублюючи місця для відповідних операторів, з можливістю переходу з відсіку 9 керування в відсіки башт 4, 3 і усунення при умові необхідності незначних відхилень в роботі. Бойова машина працює наступним чином. Екіпаж знаходиться в відсіку 9 керування, звідки здійснює керування, водій керує рухом бойової машини, оператори башт 3, 4 керують вогнем гармати 5 з кулеметом 6 і мінометом 7, командир координує маневр з вогнем бойової машини. При цьому поворотом башти 3, поворотом гармати 5 з кулеметом 6 забезпечується ведення вогню в секторі простору від вертикального напряму до напряму нижньої межі повороту осей стволів гармати 5 з кулеметом 6, чим усунутий верхній мертвий комір, ведення вогню мінометом 7 башти 4, осколки якого безпечні для бойової машини, усунутий нижній мертвий пояс і враження цілей, які закриті перешкодами. Розташування силової установки 8 в кормовій частині корпуса 2 ускладнює враження вразливого місця - елементів охолодження силової установки 8. На фіг. 2 показані схематично траєкторії польотів боєголовок бойової машини при веденні вогню баштою 3 та баштою 4 одночасно по одній наземній цілі 10, тут лінією α показана траєкторія польоту снаряда гармати 5, лінією β показана траєкторія польоту куль кулемета 6, лінією γ показана траєкторія польоту міни міномета 7 при розташуванні цілі 10 по носу або по борту бойової машини. На фіг. 3 показані схематично траєкторії польотів боєголовок бойової машини при веденні вогню баштою 3 і баштою 4 одночасно по одній наземній цілі, яка розташована по кормі. Тут лініями α, β, γ показані траєкторії польотів снаряда, куль, міни. Якщо ствол гармати 5 і траєкторія польоту куль β кулемета 6 розташовані в зоні можливого пересікання з траєкторією γ польоту міни міномета 7, то поворотом башти 4 траєкторія польоту міни міномета 7 може бути зміщена з зони можливого пересікання. На фіг. 4 показані схематично траєкторії польотів боєголовок бойової машини при веденні вогню баштою 3 по повітряній цілі 12 з одночасним веденням вогню баштою 4 по наземній цілі, тут відповідні траєкторії означені α, β, γ. Використання виступаючої над покрівлею корпуса артилерійсько-стрілецькою носовою баштою і мінометною кормовою баштою, покрівля котрої розташована заподлице з покрівлею корпуса, дозволяє усунути один з суттєвих недоліків - відсутній верхній мертвий комір, нижній мертвий пояс, а також ведення вогню по закритій цілі). Крім того, ведення вогню однією баштою не заважає веденню вогню другою баштою. Розташування органів 3 35823 керування, контрольно-вимірювальних і візирноспостережливих пристроїв в одному відсіку дозволяє без суттєвого зниження функціонування керувати бойовою машиною скороченим складом з двох або навіть з одного члена екіпажа. Техніко-економічний ефект від використання бойової машини полягає в усуненні одного з суттєвих недоліків, завдяки чому розширюються технічні можливості і підвищується боєздатність бойових броньованих машин. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
