Котельний агрегат

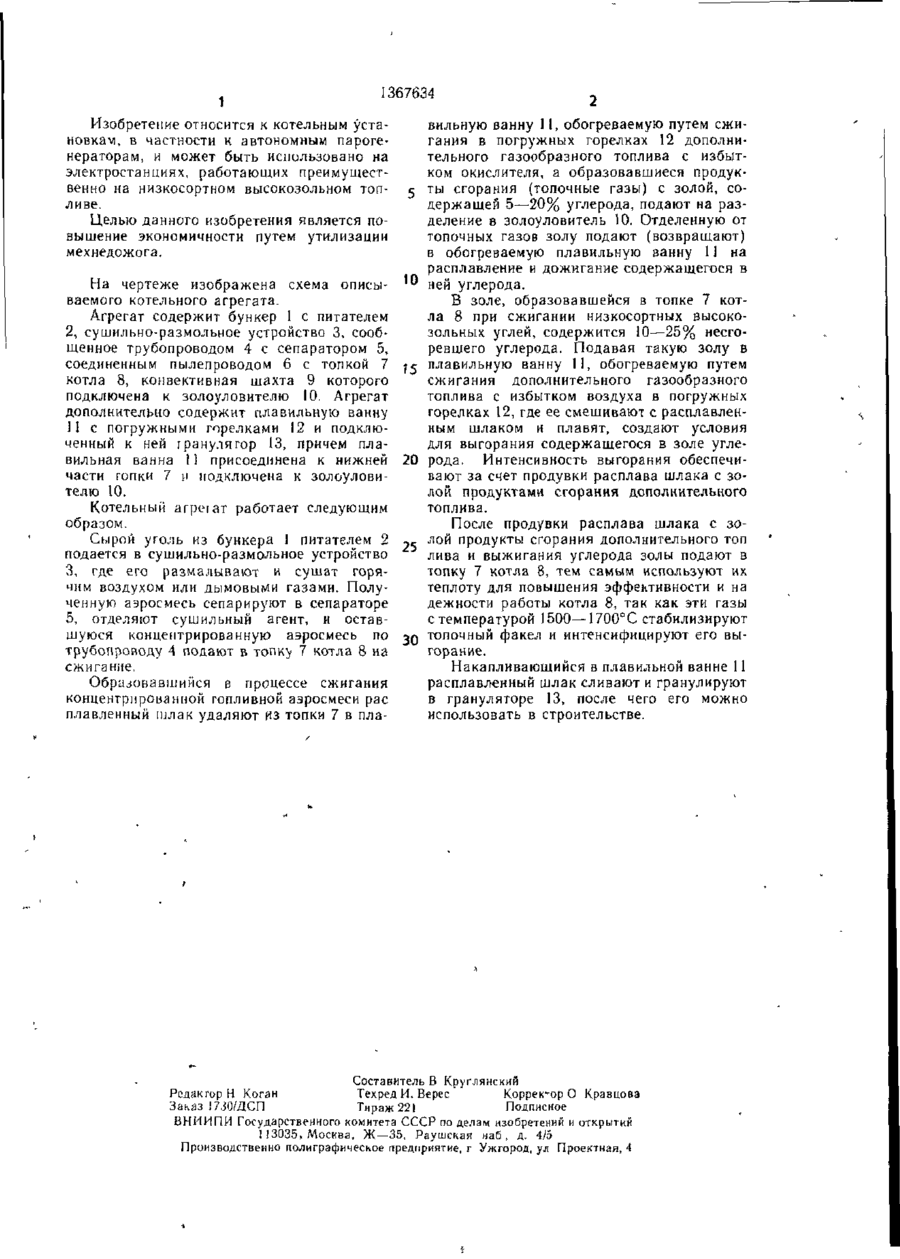

КОТЕЛЬНЫЙ АГРЕГАТ, содержа щий бункер с питателем, сушильно-рэзмольное устройство, снабженное трубопроводом с сепаратором, соединенным иылепроводом с топкой котла, конвективная шахта которого подключена к золоуловителю, отличающийся тем, что, с целью повышения экономичности путем утилизации мехнедожога, агрегат дополнительно содержит плавильную ванну с погружными горелками и подключенный к ней гранулятор, причем плавильная ванна присоединена к нижней части топки и подключена к золоуловителю (Л со СО 2-ї 1367634 Изобретение относится к котельным установкам, в частности к автономным парогенераторам, и может быть использовано на электростанциях, работающих преимущественно на низкосортном высокозольном топливе. Целью данного изобретения является повышение экономичности путем утилизации мехнедожога. На чертеже изображена схема описываемого котельного агрегата. Агрегат содержит бункер 1 с питателем 2, сушильно-размольное устройство 3, сообщенное трубопроводом 4 с сепаратором 5, соединенным пылепроводом 6 с топкой 7 котла 8, конвективная шахта 9 которого подключена к золоуловителю 10. Агрегат дополнительно содержит плавильную ванну II с погружными горелками 12 и подключенный к ней іранулягор 13, причем плавильная ванна II присоединена к нижней части гопки 7 и подключена к золоуловителю 10. Котельный агреіат работает следующим образом. Сырой уголь из бункера 1 питателем 2 подается в сушильно-размольное устройство 3, где его размалывают и сушат горячим воздухом или дымовыми газами. Полученную аэросмесь сепарируют в сепараторе 5, отделяют сушильный агент, и оставшуюся концентрированную аэросмесь по трубопрсжоду 4 подают в топку 7 котла 8 на сжигашіе. Образовавшийся в процессе сжигания концентрированной топливной аэросмеси рас плавленный шлак удаляют из топки 7 в пла to J5 20 25 30 вильную ванну 11, обогреваемую путем сжигания в погружных горелках 12 дополнительного газообразного топлива с избытком окислителя, а образовавшиеся продукты сгорания (топочные газы) с золой, содержащей 5—20% углерода, подают на разделение в золоуловитель 10. Отделенную от топочных газов золу подают (возвращают) в обогреваемую плавильную ванну 11 на расплавление и дожигание содержащегося в ней углерода. В золе, образовавшейся в топке 7 котла 8 при сжигании низкосортных высокозольных углей, содержится 10—25% несгоревшего углерода. Подавая такую золу в плавильную ванну 11, обогреваемую путем сжигания дополнительного газообразного топлива с избытком воздуха в погружных горелках 12, где ее смешивают с расплавленным шлаком и плавят, создают условия для выгорания содержащегося в золе углерода. Интенсивность выгорания обеспечивают за счет продувки расплава шлака с золой продуктами сгорания дополнительного топлива. После продувки расплава шлака с золой продукты сгорания дополнительного топ лива и выжигания углерода золы подают в топку 7 котла 8, тем самым используют их теплоту для повышения эффективности и на дежности работы котла 8, так как эти газы с температурой 1500— 1700°С стабилизируют т о п о ч н ы и факел и интенсифицируют его выгорание. Накапливающийся в плавильной ванне 11 расплавленный шлак сливают и гранулируют в грануляторе 13, после чего его можно использовать в строительстве. Составитель В Круглянский РсдакгорН Коган Техред И. Верес Коррек-ор О Кравцова 3aha3 1730/ДСП Тираж 221 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытки 1 13035, Москва, Ж—35, Раушская наб , д. 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная, 4
