Важкий грунтовий насос

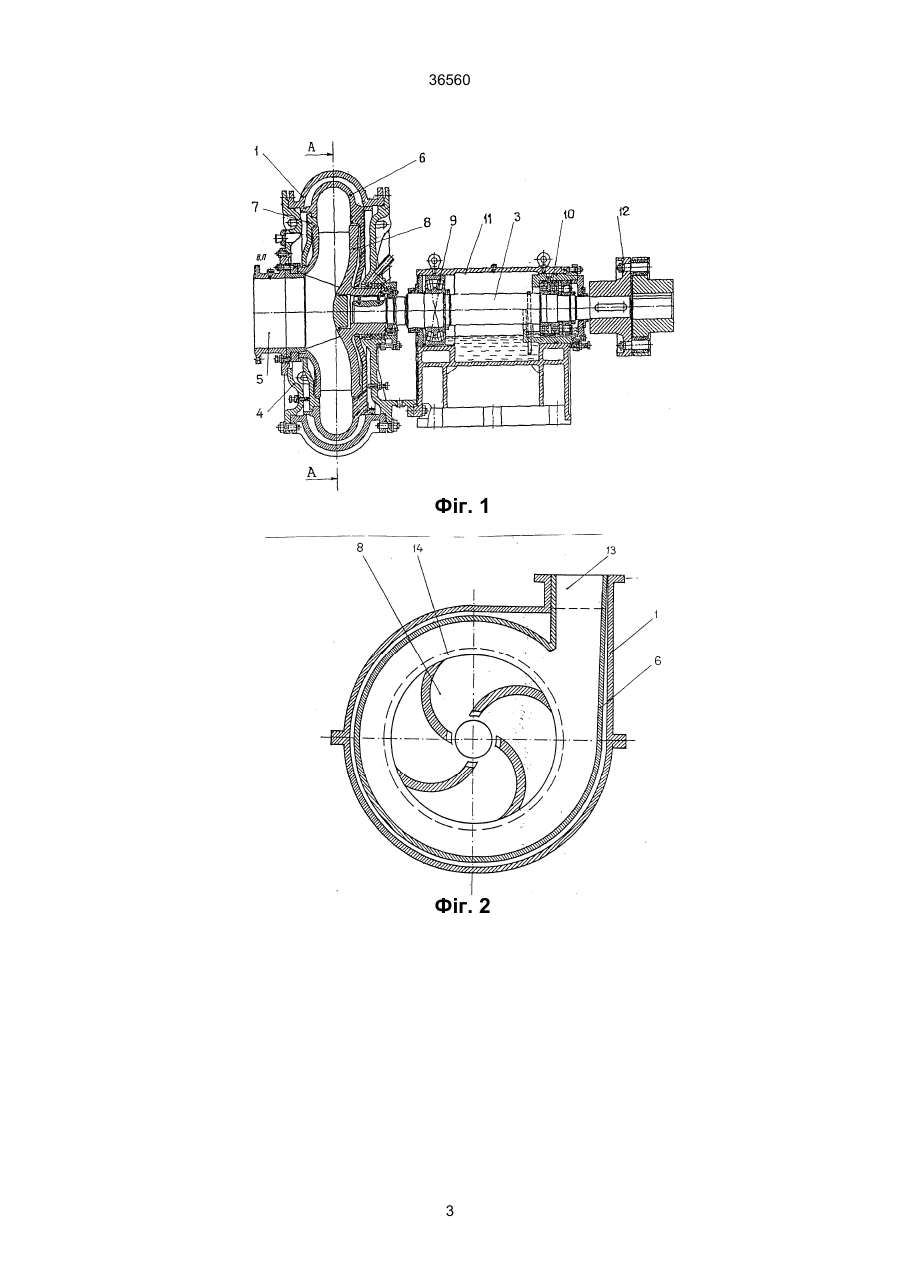

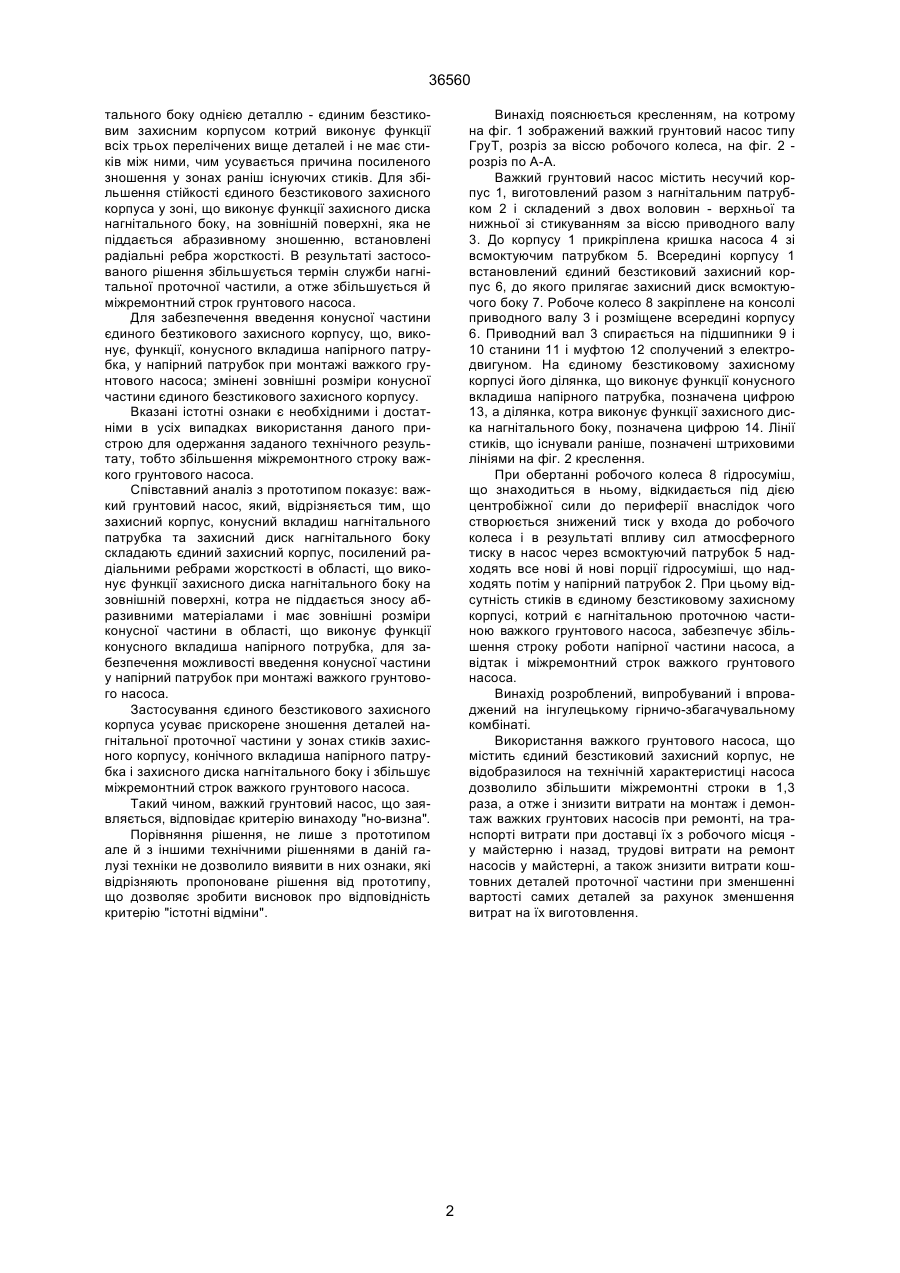

Важкий грунтовий насос, який містить, несучий корпус з кришкою та нагнітальним патрубком, зношенню внутрішньої поверхні котрого абразивними матеріалами запобігає захисний корпус з захисними дисками всмоктуючого та нагнітального боків і конусним вкладишем напорного патрубка, 36560 тального боку однією деталлю - єдиним безстиковим захисним корпусом котрий виконує функції всіх трьох перелічених вище деталей і не має стиків між ними, чим усувається причина посиленого зношення у зонах раніш існуючих стиків. Для збільшення стійкості єдиного безстикового захисного корпуса у зоні, що виконує функції захисного диска нагнітального боку, на зовнішній поверхні, яка не піддається абразивному зношенню, встановлені радіальні ребра жорсткості. В результаті застосованого рішення збільшується термін служби нагнітальної проточної частили, а отже збільшується й міжремонтний строк грунтового насоса. Для забезпечення введення конусної частини єдиного безтикового захисного корпусу, що, виконує, функції, конусного вкладиша напірного патрубка, у напірний патрубок при монтажі важкого грунтового насоса; змінені зовнішні розміри конусної частини єдиного безстикового захисного корпусу. Вказані істотні ознаки є необхідними і достатніми в усіх випадках використання даного пристрою для одержання заданого технічного результату, тобто збільшення міжремонтного строку важкого грунтового насоса. Співставний аналіз з прототипом показує: важкий грунтовий насос, який, відрізняється тим, що захисний корпус, конусний вкладиш нагнітального патрубка та захисний диск нагнітального боку складають єдиний захисний корпус, посилений радіальними ребрами жорсткості в області, що виконує функції захисного диска нагнітального боку на зовнішній поверхні, котра не піддається зносу абразивними матеріалами і має зовнішні розміри конусної частини в області, що виконує функції конусного вкладиша напірного потрубка, для забезпечення можливості введення конусної частини у напірний патрубок при монтажі важкого грунтового насоса. Застосування єдиного безстикового захисного корпуса усуває прискорене зношення деталей нагнітальної проточної частини у зонах стиків захисного корпусу, конічного вкладиша напірного патрубка і захисного диска нагнітального боку і збільшує міжремонтний строк важкого грунтового насоса. Такий чином, важкий грунтовий насос, що заявляється, відповідає критерію винаходу "но-визна". Порівняння рішення, не лише з прототипом але й з іншими технічними рішеннями в даній галузі техніки не дозволило виявити в них ознаки, які відрізняють пропоноване рішення від прототипу, що дозволяє зробити висновок про відповідність критерію "істотні відміни". Винахід пояснюється кресленням, на котрому на фіг. 1 зображений важкий грунтовий насос типу ГруТ, розріз за віссю робочого колеса, на фіг. 2 розріз по А-А. Важкий грунтовий насос містить несучий корпус 1, виготовлений разом з нагнітальним патрубком 2 і складений з двох воловин - верхньої та нижньої зі стикуванням за віссю приводного валу 3. До корпусу 1 прикріплена кришка насоса 4 зі всмоктуючим патрубком 5. Всередині корпусу 1 встановлений єдиний безстиковий захисний корпус 6, до якого прилягає захисний диск всмоктуючого боку 7. Робоче колесо 8 закріплене на консолі приводного валу 3 і розміщене всередині корпусу 6. Приводний вал 3 спирається на підшипники 9 і 10 станини 11 і муфтою 12 сполучений з електродвигуном. На єдиному безстиковому захисному корпусі його ділянка, що виконує функції конусного вкладиша напірного патрубка, позначена цифрою 13, а ділянка, котра виконує функції захисного диска нагнітального боку, позначена цифрою 14. Лінії стиків, що існували раніше, позначені штриховими лініями на фіг. 2 креслення. При обертанні робочого колеса 8 гідросуміш, що знаходиться в ньому, відкидається під дією центробіжної сили до периферії внаслідок чого створюється знижений тиск у входа до робочого колеса і в результаті впливу сил атмосферного тиску в насос через всмоктуючий патрубок 5 надходять все нові й нові порції гідросуміші, що надходять потім у напірний патрубок 2. При цьому відсутність стиків в єдиному безстиковому захисному корпусі, котрий є нагнітальною проточною частиною важкого грунтового насоса, забезпечує збільшення строку роботи напірної частини насоса, а відтак і міжремонтний строк важкого грунтового насоса. Винахід розроблений, випробуваний і впроваджений на інгулецькому гірничо-збагачувальному комбінаті. Використання важкого грунтового насоса, що містить єдиний безстиковий захисний корпус, не відобразилося на технічній характеристиці насоса дозволило збільшити міжремонтні строки в 1,3 раза, а отже і знизити витрати на монтаж і демонтаж важких грунтових насосів при ремонті, на транспорті витрати при доставці їх з робочого місця у майстерню і назад, трудові витрати на ремонт насосів у майстерні, а також знизити витрати коштовних деталей проточної частини при зменшенні вартості самих деталей за рахунок зменшення витрат на їх виготовлення. 2 36560 Фіг. 1 Фіг. 2 3 36560 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
