F04F 5/42 — що відрізняються тим, що вхідний потік индуцирующей середовища спрямований радіально або тангенціально до вихідного потоку

Номер патенту: 115731

Опубліковано: 11.12.2017

Автори: Болотов Богдан Миколайович, Сосонкін Олександр Савелійович, Юр'єв Віталій Володимирович, Думенко Сергій Михайлович, Карелін Олександр Сергійович, Старчіков Роман Вікторович, Сватовський Дмитро Олександрович, Казюта Валерій Інокентійович

МПК: B08B 15/00, F04F 5/42, F23L 17/00 ...

Мітки: повітря, середовища, навколишнього, газу, втягування, брудного, спосіб

Формула / Реферат:

1. Спосіб втягування брудного газу та/чи брудного повітря із навколишнього середовища, що включає формування вихрового потоку брудного газу та/чи брудного повітря і втягування брудного газу та/чи брудного повітря із навколишнього середовища у всмоктуючу трубу, який відрізняється тим, що стиснуте повітря подають у загальний колектор стиснутого повітря, з якого подають стиснуте повітря у сопла Лаваля, де кожне з яких встановлюють з можливістю...

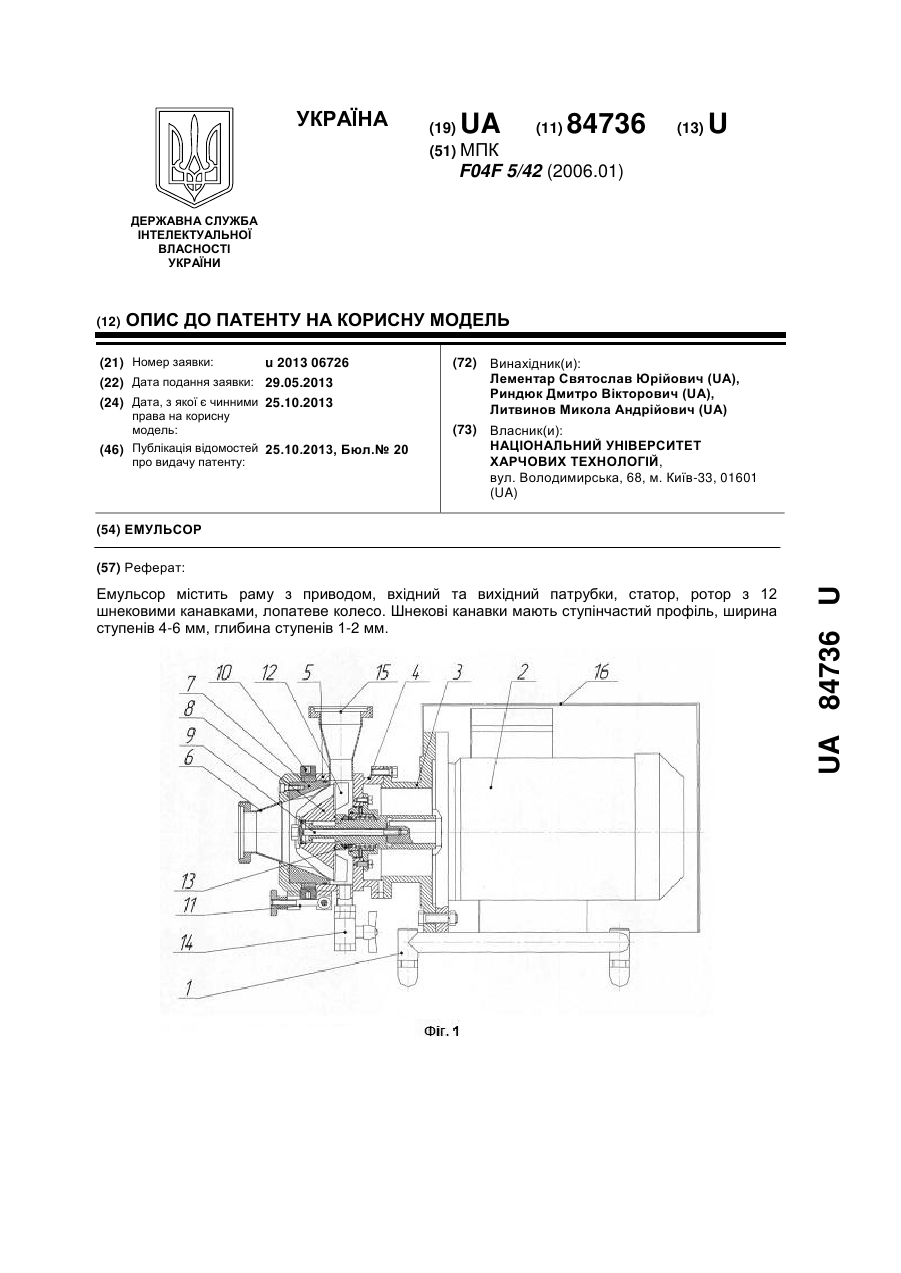

Номер патенту: 84736

Опубліковано: 25.10.2013

Автори: Риндюк Дмитро Вікторович, Литвинов Микола Андрійович, Лементар Святослав Юрійович

МПК: F04F 5/42

Мітки: емульсор

Формула / Реферат:

Емульсор, що складається з рами з приводом, вхідного та вихідного патрубків, статора, ротора з 12 шнековими канавками, лопатевого колеса, який відрізняється тим, що шнекові канавки мають ступінчастий профіль, ширина ступенів 4-6 мм, глибина ступенів 1-2 мм.

Номер патенту: 27765

Опубліковано: 12.11.2007

Автори: Колотило Віктор Дмитрович, Байбула Віктор Федорович, Чорний Анатолій Петрович

МПК: F04F 5/14, F04F 5/42

Мітки: струминний, насос, заглибний

Формула / Реферат:

Заглибний струминний насос, що містить корпус з камерою змішування, дифузором, патрубком підведення активного середовища, що виконаний тангенціальним, та патрубок підведення пасивного середовища, вихідна ділянка проточної частини якого виконана розширюваною і створена конусною поверхнею, яка утворює з корпусом вихрову кільцеву приймальну камеру та кільцеве активне сопло і в якій співвісно корпусу встановлений зворотний клапан, встановлену в...

Номер патенту: 27764

Опубліковано: 12.11.2007

Автори: Байбула Віктор Федорович, Чорний Анатолій Петрович, Колотило Віктор Дмитрович

МПК: F04F 5/14, F04F 5/42

Мітки: заглибний, насос, струминний

Формула / Реферат:

Заглибний струминний насос, що містить корпус з камерою змішування, дифузором, патрубком підведення активного середовища, що виконаний тангенціальним, та патрубок підведення пасивного середовища, вихідна ділянка проточної частини якого виконана розширюваною і створена конусною поверхнею, яка утворює з корпусом вихрову кільцеву приймальну камеру та кільцеве активне сопло і в якій співвісно корпусу встановлений зворотний клапан, встановлену в...

Номер патенту: 79636

Опубліковано: 10.07.2007

Автор: Архипов Анатолій Анатолійович

МПК: F15C 1/00, E21B 43/25, F04F 5/42, B06B 1/20 ...

Мітки: пристрій, пульсуючого, створення, спосіб, здійснення, розрядження

Формула / Реферат:

1. Спосіб створення пульсуючого розрядження в порожнині, яка заповнена рідиною, що включає ежектування рідини з порожнини з одночасною дією на рідину в пульсуючому режимі з використанням закручених рідинних вихрів, який відрізняється тим, що порожнину  з'єднують з центром вихрової камери, в якій утворюють рідинний вихор.2. Пульсуючий вихровий струминний пристрій, що містить корпус з вихровою камерою, канали закручення, вихідне сопло,...

Номер патенту: 16379

Опубліковано: 29.08.1997

Автор: Савицький Всеволод Олександрович

МПК: F04F 5/42

Мітки: вихровий, аппарат, струминний

Формула / Реферат:

1. Вихревой струйный аппарат, содержащий корпус с камерой смешения и диффузором, вихревую камеру, снабженную тангенциальным патрубком подвода активной среды, пассивное сопло, установленный по оси корпуса всасывающий патрубок с проставкой, образующей с корпусом активное сопло, при этом последнее сообщено с вихревой камерой и выполнено в виде равномерно расположенных по окружности вихревой камеры отверстий, оси которых расположены под углом к...

Номер патенту: 16381

Опубліковано: 29.08.1997

Автори: Савицький Юрій Всеволодович, Савицький Всеволод Олександрович

МПК: F04F 5/42

Мітки: апарат, струминний, вихровий

Формула / Реферат:

1. Вихревой струйный аппарат, содержащий корпус с камерой смешения и улиткообразной вихревой камерой, снабженной тангенциальным патрубком подвода активной среды, установленный по оси корпуса профилированный патрубок, образующий с последним активное сопло, сообщенное с вихревой камерой, пассивное сопло и диффузор, отличающийся   тем, что, с целью повышения КПД, активное сопло снабжено проставками, расположенными в нем с образованием дискретных...

Номер патенту: 12737

Опубліковано: 28.02.1997

Автор: Єсін Володимир Олексійович

МПК: F04F 5/14, F04F 5/42

Мітки: струминний, насос, в.о.єсіна, заглибний

Текст:

...клзпан установлен в выходном участке патрубка подвода пассивной среды, патрубок подвода активной среды выполнен тангенциальным, на входе в патрубок подвода пассивной среды установлена сетка, а камера смешения с диффузором установлены в корпусе. подвода пассивней среды, патрубок 4 подвода активной среды выполнен тангенциальным, на сходе в патрубок 5 подвода пассивной среды установлена сетка 10. а камера 2 смешения и диффузор 3 установлены в...
