Заглибний струминний насос в.о.єсіна

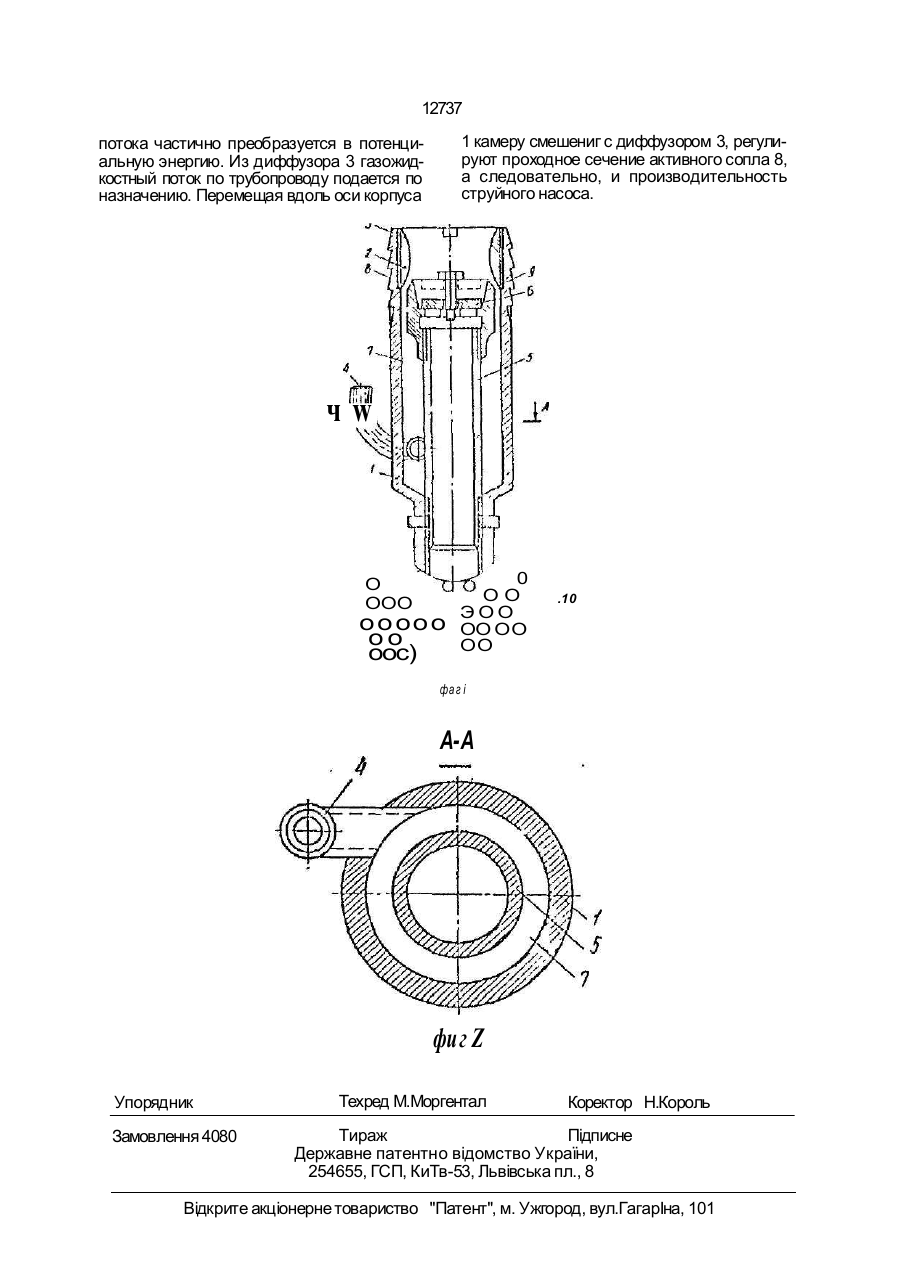

Погружной струйный насос, содержа щий корпус с камерой смешения, диффузо ром и патрубком подвода активной среды и патрубок подвода пассивной среды с обрат Изобретение относится к струйной технике, преимущественно к газоструйным насосам для откачки жидкостных сред , содержащих примеси твердых веществ. Цель изобретения - повышение производительности. На фиг.1 представлен продольный разрез струйного насоса; на фиг.2 - сечение А-А на фиг.1. Погружной струйный насос содержит корпус 1 с камерой 2 смешения, диффузором 3 и патрубком 4 подвода активной среды и патрубок 5 подвода пассивной среды с обратным клапаном 6, установленный соосно корпусу 1 с образованием с последним вихревой кольцевой приемной камеры 7 и кольцевого активного сопла 8. Выходной участок 9 проточной части патрубка 5 подвода пассивной среды выполнен расширяющимся и образован конической поверхностью, обратный клапан 6 установлен в выходном участке 9 патрубка 5 ным клапаном, установленный соосно корпусу с образованием с последним вихревой кольцевой приемной камеры и кольцевого активного сопла, о т л и ч а ю щ и й с я тем, что выходной участок проточной части патрубка подвода пассивной среды выполнен расширяющимся и образован конической поверхностью, обратный клзпан установлен в выходном участке патрубка подвода пассивной среды, патрубок подвода активной среды выполнен тангенциальным, на входе в патрубок подвода пассивной среды установлена сетка, а камера смешения с диффузором установлены в корпусе. подвода пассивней среды, патрубок 4 подвода активной среды выполнен тангенциальным, на сходе в патрубок 5 подвода пассивной среды установлена сетка 10. а камера 2 смешения и диффузор 3 установлены в корпусе 1 с возможностью осевого пе-° ремещения. Активная газообразная среда по патрубку 4 подается в приемную камеру 7, где она закручивается и поступает в активное сопло 8. Истекая из сопла 8, активная среда создает зону пониженного давления над патрубком 5 подвода пассивной среды, что вызывает открытие обратного клапана 6 и поступление через патрубок 5 перекачиваемой жидкостной среды в насос. Истекая из патрубка 5 подвода пассивной среды, жидкостная среда смешивается с активной газообразной средой в камере 2 смешения и из последней газожидкостныи поток поступает в диффузор 3, где кинематическая энергия С > со о 12737 1 камеру смешениг с диффузором 3, регулируют проходное сечение активного сопла 8, а следовательно, и производительность струйного насоса. потока частично преобразуется в потенциальную энергию. Из диффузора 3 газожидкостный поток по трубопроводу подается по назначению. Перемещая вдоль оси корпуса чw О OOO o o oo o оо оос) 0 ОО ЭОО ОО ОО ОО .10 фаг і А-А фи г Z Упорядник Замовлення 4080 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентно відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
