Пристрій-викопувач коренеплодів

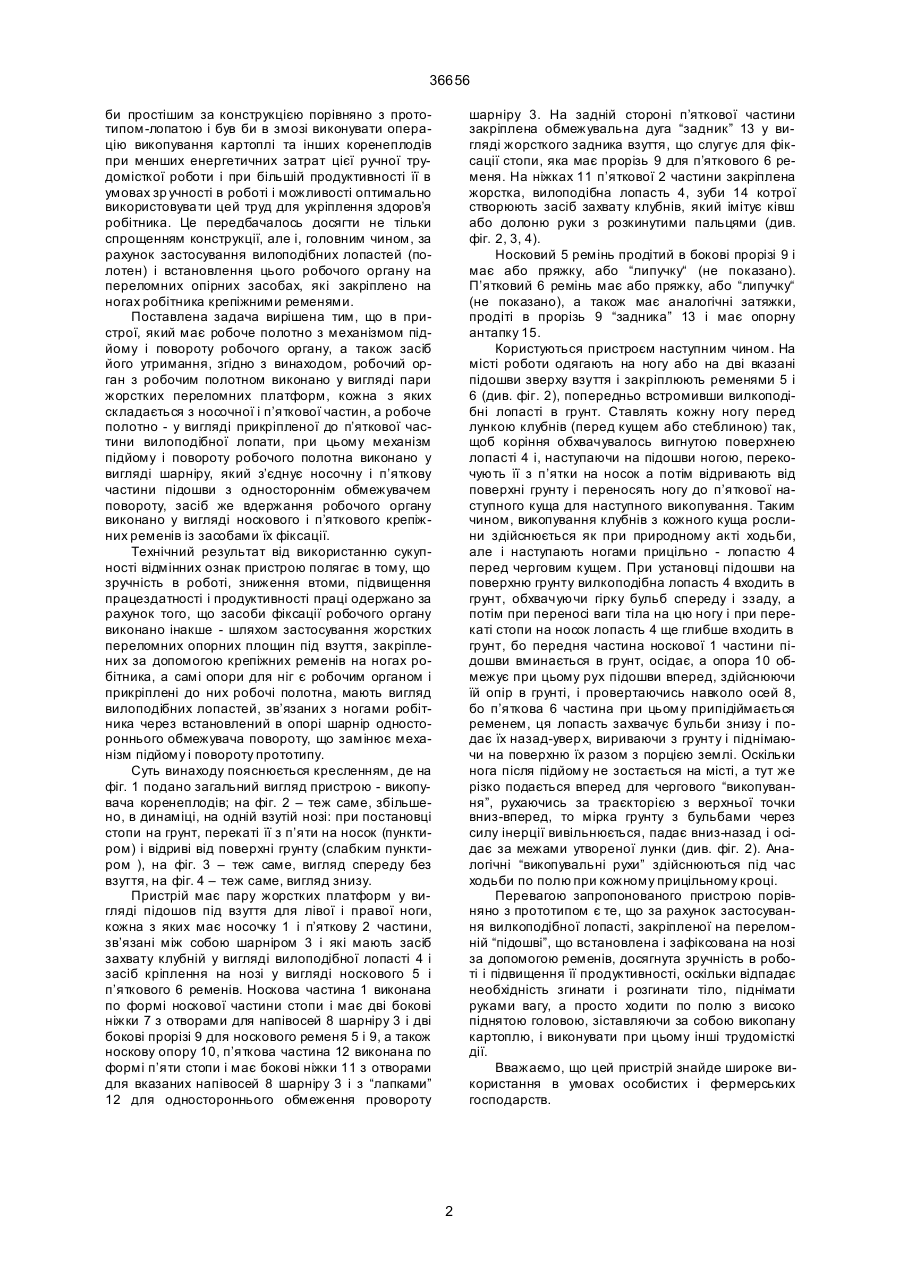

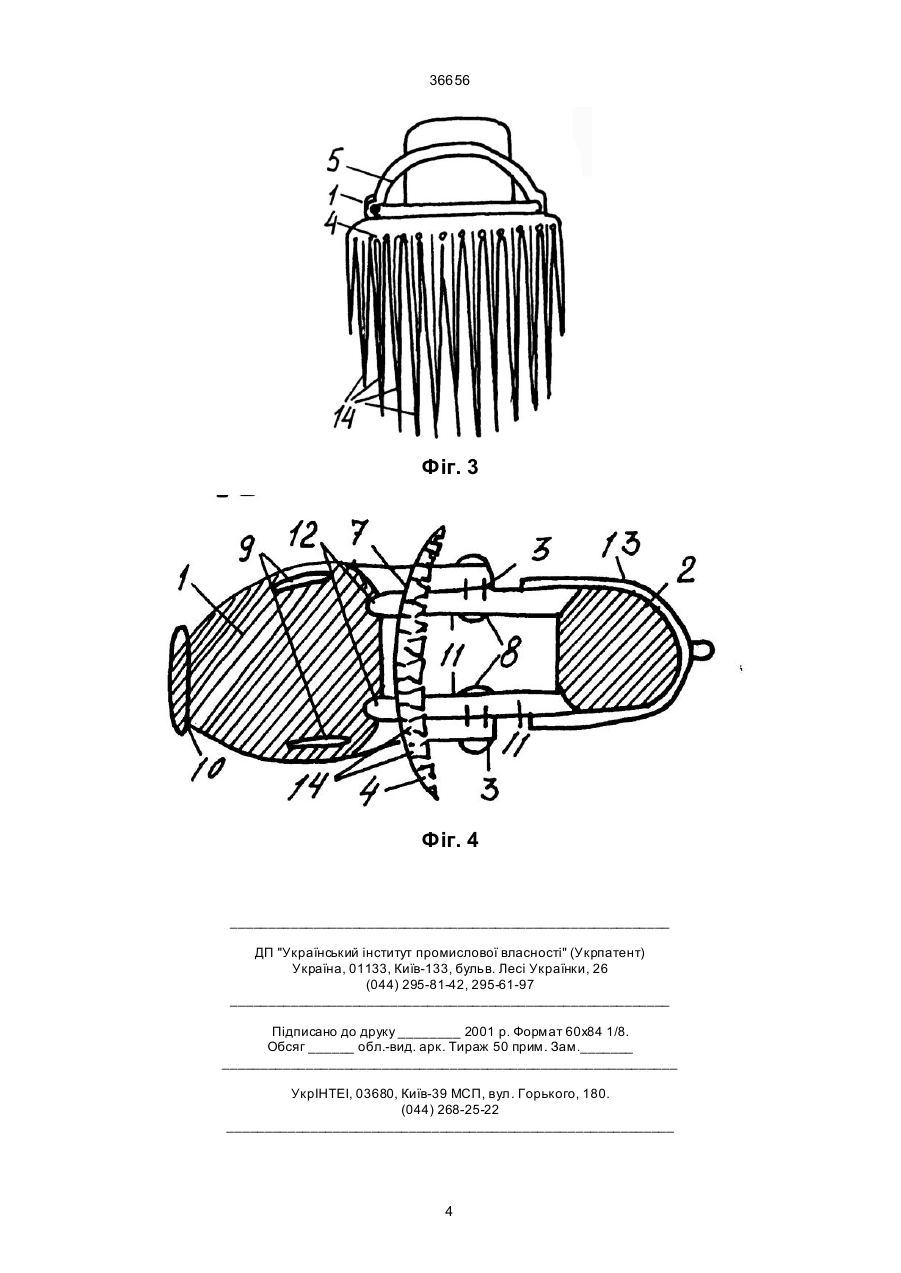

Пристрій-викопувач коренеплодів, що містить в собі робочий орган, який має робоче полотно з механізмом підйому і повороту, і засіб його утри 36656 би простішим за конструкцією порівняно з прототипом-лопатою і був би в змозі виконувати операцію викопування картоплі та інших коренеплодів при менших енергетичних затрат цієї ручної трудомісткої роботи і при більшій продуктивності її в умовах зр учності в роботі і можливості оптимально використовува ти цей труд для укріплення здоров’я робітника. Це передбачалось досягти не тільки спрощенням конструкції, але і, головним чином, за рахунок застосування вилоподібних лопастей (полотен) і встановлення цього робочого органу на переломних опірних засобах, які закріплено на ногах робітника крепіжними ременями. Поставлена задача вирішена тим, що в пристрої, який має робоче полотно з механізмом підйому і повороту робочого органу, а також засіб його утримання, згідно з винаходом, робочий орган з робочим полотном виконано у вигляді пари жорстких переломних платформ, кожна з яких складається з носочної і п’яткової частин, а робоче полотно - у вигляді прикріпленої до п’яткової частини вилоподібної лопати, при цьому механізм підйому і повороту робочого полотна виконано у вигляді шарніру, який з’єднує носочну і п’яткову частини підошви з одностороннім обмежувачем повороту, засіб же вдержання робочого органу виконано у вигляді носкового і п’яткового крепіжних peменів із засобами їх фіксації. Технічний результат від використанню сукупності відмінних ознак пристрою полягає в тому, що зручність в роботі, зниження втоми, підвищення працездатності і продуктивності праці одержано за рахунок того, що засоби фіксації робочого органу виконано інакше - шляхом застосування жорстких переломних опорних площин під взуття, закріплених за допомогою крепіжних ременів на ногах робітника, а самі опори для ніг є робочим органом і прикріплені до них робочі полотна, мають вигляд вилоподібних лопастей, зв’язаних з ногами робітника через встановлений в опорі шарнір одностороннього обмежувача повороту, що замінює механізм підйому і повороту прототипу. Суть винаходу пояснюється кресленням, де на фіг. 1 подано загальний вигляд пристрою - викопувача коренеплодів; на фіг. 2 – теж саме, збільшено, в динаміці, на одній взутій нозі: при постановці стопи на грунт, перекаті її з п’яти на носок (пунктиром) і відриві від поверхні грунту (слабким пунктиром ), на фіг. 3 – теж саме, вигляд спереду без взуття, на фіг. 4 – теж саме, вигляд знизу. Пристрій має пару жорстких платформ у вигляді підошов під взуття для лівої і правої ноги, кожна з яких має носочку 1 і п’яткову 2 частини, зв’язані між собою шарніром 3 і які мають засіб захвату клубній у вигляді вилоподібної лопасті 4 і засіб кріплення на нозі у вигляді носкового 5 і п’яткового 6 ременів. Носкова частина 1 виконана по формі носкової частини стопи і має дві бокові ніжки 7 з отворами для напівосей 8 шарніру 3 і дві бокові прорізі 9 для носкового ременя 5 і 9, а також носкову опору 10, п’яткова частина 12 виконана по формі п’яти стопи і має бокові ніжки 11 з отворами для вказаних напівосей 8 шарніру 3 і з “лапками” 12 для одностороннього обмеження провороту шарніру 3. На задній стороні п’яткової частини закріплена обмежувальна дуга “задник” 13 у вигляді жорсткого задника взуття, що слугує для фіксації стопи, яка має прорізь 9 для п’яткового 6 ременя. На ніжках 11 п’яткової 2 частини закріплена жорстка, вилоподібна лопасть 4, зуби 14 котрої створюють засіб захвату клубнів, який імітує ківш або долоню руки з розкинутими пальцями (див. фіг. 2, 3, 4). Носковий 5 ремінь продітий в бокові прорізі 9 і має або пряжку, або “липучку“ (не показано). П’ятковий 6 ремінь має або пряжку, або “липучку“ (не показано), а також має аналогічні затяжки, продіті в прорізь 9 “задника” 13 і має опорну антапку 15. Користуються пристроєм наступним чином. На місті роботи одягають на ногу або на дві вказані підошви зверху взуття і закріплюють ременями 5 і 6 (див. фіг. 2), попередньо встромивши вилкоподібні лопасті в грунт. Ставлять кожну ногу перед лункою клубнів (перед кущем або стеблиною) так, щоб коріння обхвачувалось вигнутою поверхнею лопасті 4 і, наступаючи на підошви ногою, перекочують її з п’ятки на носок а потім відривають від поверхні грунту і переносять ногу до п’яткової наступного куща для наступного викопування. Таким чином, викопування клубнів з кожного куща рослини здійснюється як при природному акті ходьби, але і наступають ногами прицільно - лопастю 4 перед черговим кущем. При установці підошви на поверхню грунту вилкоподібна лопасть 4 входить в грунт, обхвачуючи гірку бульб спереду і ззаду, а потім при переносі ваги тіла на цю ногу і при перекаті стопи на носок лопасть 4 ще глибше входить в грунт, бо передня частина носкової 1 частини підошви вминається в грунт, осідає, a опора 10 обмежує при цьому рух підошви вперед, здійснюючи їй опір в грунті, і провертаючись навколо осей 8, бо п’яткова 6 частина при цьому припідіймається ременем, ця лопасть захвачує бульби знизу і подає їх назад-увер х, вириваючи з грунту і піднімаючи на поверхню їх разом з порцією землі. Оскільки нога після підйому не зостається на місті, а тут же різко подається вперед для чергового “викопування”, рухаючись за траєкторією з верхньої точки вниз-вперед, то мірка грунту з бульбами через силу інерції вивільнюється, падає вниз-назад і осідає за межами утвореної лунки (див. фіг. 2). Аналогічні “викопувальні рухи” здійснюються під час ходьби по полю при кожному прицільному кроці. Перевагою запропонованого пристрою порівняно з прототипом є те, що за рахунок застосування вилкоподібної лопасті, закріпленої на переломній “підошві”, що встановлена і зафіксована на нозі за допомогою ременів, досягнута зручність в роботі і підвищення її продуктивності, оскільки відпадає необхідність згинати і розгинати тіло, піднімати руками вагу, а просто ходити по полю з високо піднятою головою, зіставляючи за собою викопану картоплю, і виконувати при цьому інші трудомісткі дії. Вважаємо, що цей пристрій знайде широке використання в умовах особистих і фермерських господарств. 2 36656 Фіг. 1 Фіг. 2 3 36656 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
