Хопер-вагон

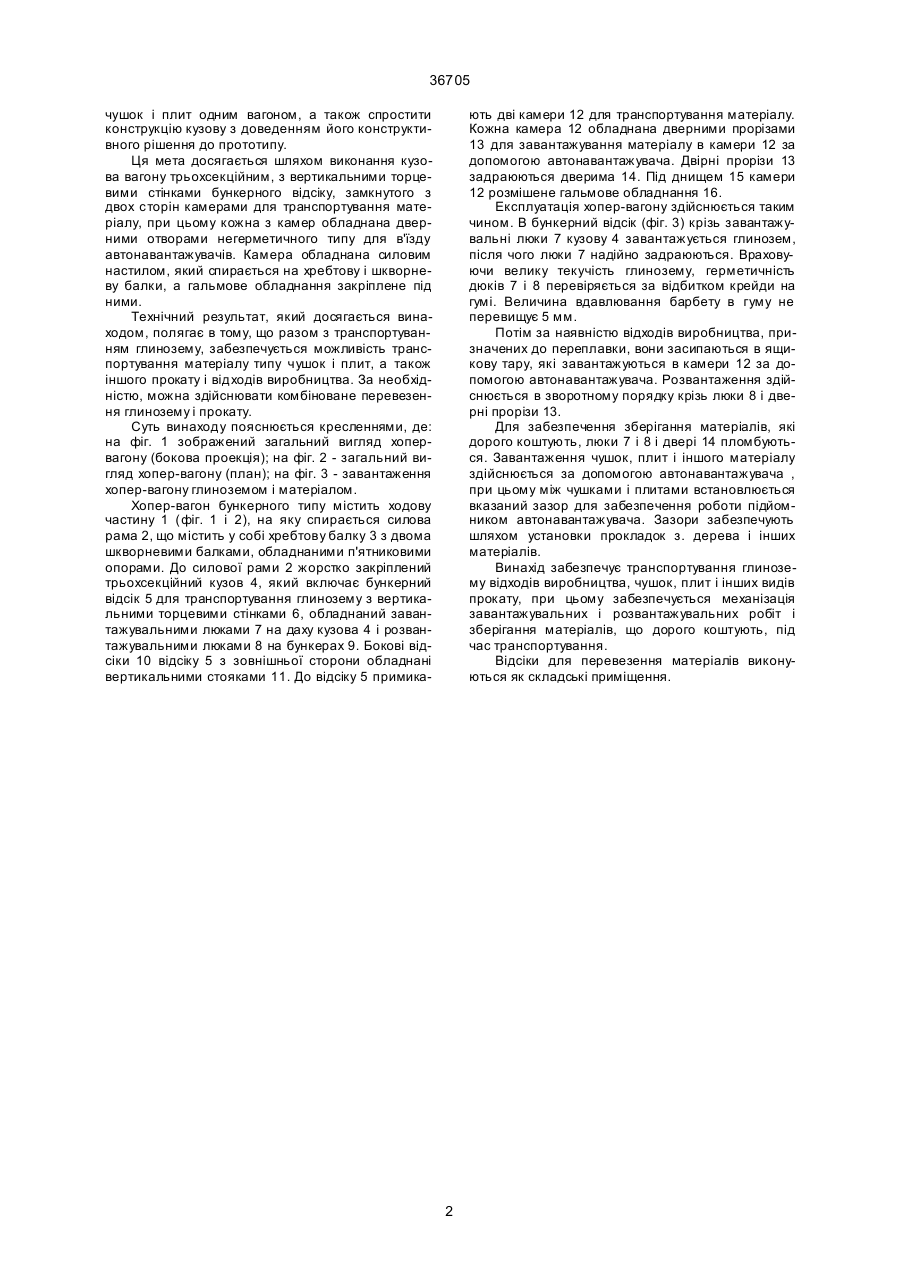

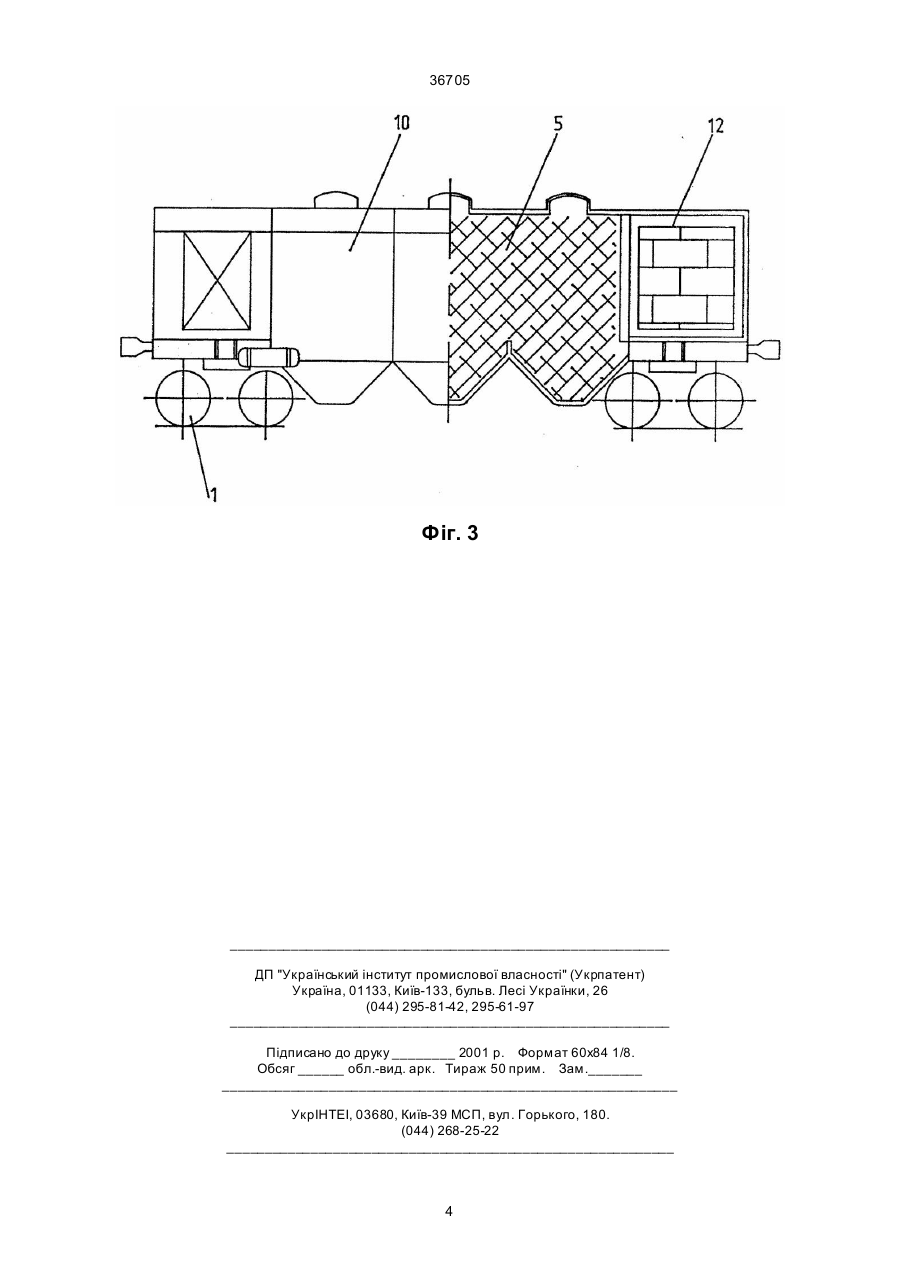

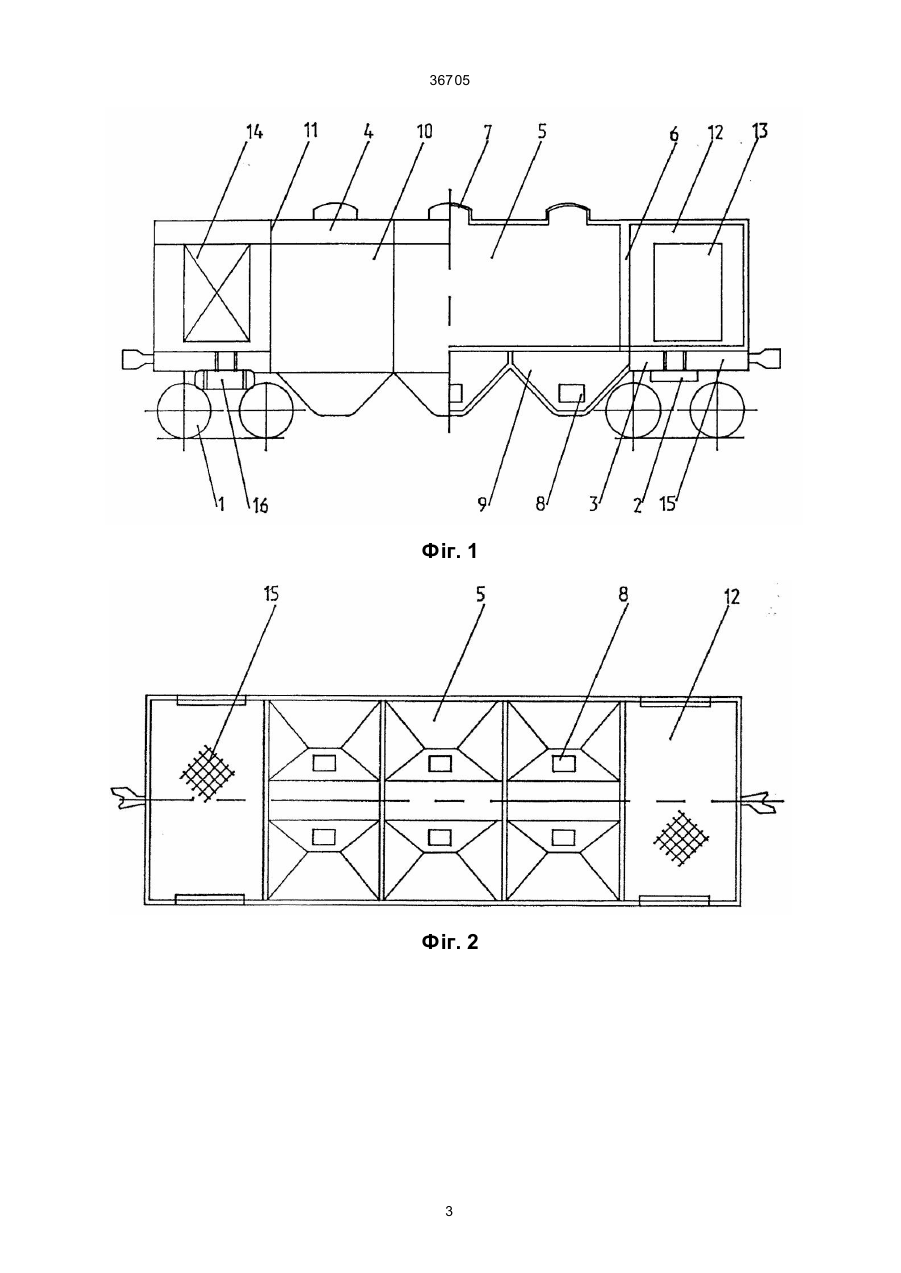

1. Хопер-вагон бункерного типу для транспортування глинозему в герметичному відсіку кузова, жорстко закріпленому на силовій рамі, яка містить хребтову і шворневу балки, замкнуті на торцях настилом, на якому закріплене гальмове обладнання, зчленоване з гальмовою системою візків, бокові стінки кузові обладнані вертикальними силовими стояками, замкнутими з силовою рамою і 36705 чушок і плит одним вагоном, а також спростити конструкцію кузову з доведенням його конструктивного рішення до прототипу. Ця мета досягається шляхом виконання кузова вагону трьохсекційним, з вертикальними торцевими стінками бункерного відсіку, замкнутого з двох сторін камерами для транспортування матеріалу, при цьому кожна з камер обладнана дверними отворами негерметичного типу для в'їзду автонавантажувачів. Камера обладнана силовим настилом, який спирається на хребтову і шкворневу балки, а гальмове обладнання закріплене під ними. Технічний результат, який досягається винаходом, полягає в тому, що разом з транспортуванням глинозему, забезпечується можливість транспортування матеріалу типу чушок і плит, а також іншого прокату і відходів виробництва. За необхідністю, можна здійснювати комбіноване перевезення глинозему і прокату. Суть винаходу пояснюється кресленнями, де: на фіг. 1 зображений загальний вигляд хопервагону (бокова проекція); на фіг. 2 - загальний вигляд хопер-вагону (план); на фіг. 3 - завантаження хопер-вагону глиноземом і матеріалом. Хопер-вагон бункерного типу містить ходову частину 1 (фіг. 1 і 2), на яку спирається силова рама 2, що містить у собі хребтову балку 3 з двома шкворневими балками, обладнаними п'ятниковими опорами. До силової рами 2 жорстко закріплений трьохсекційний кузов 4, який включає бункерний відсік 5 для транспортування глинозему з вертикальними торцевими стінками 6, обладнаний завантажувальними люками 7 на даху кузова 4 і розвантажувальними люками 8 на бункерах 9. Бокові відсіки 10 відсіку 5 з зовнішньої сторони обладнані вертикальними стояками 11. До відсіку 5 примика ють дві камери 12 для транспортування матеріалу. Кожна камера 12 обладнана дверними прорізами 13 для завантажування матеріалу в камери 12 за допомогою автонавантажувача. Двірні прорізи 13 задраюються дверима 14. Під днищем 15 камери 12 розмішене гальмове обладнання 16. Експлуатація хопер-вагону здійснюється таким чином. В бункерний відсік (фіг. 3) крізь завантажувальні люки 7 кузову 4 завантажується глинозем, після чого люки 7 надійно задраюються. Враховуючи велику текучість глинозему, герметичність дюків 7 і 8 перевіряється за відбитком крейди на гумі. Величина вдавлювання барбету в гуму не перевищує 5 мм. Потім за наявністю відходів виробництва, призначених до переплавки, вони засипаються в ящикову тару, які завантажуються в камери 12 за допомогою автонавантажувача. Розвантаження здійснюється в зворотному порядку крізь люки 8 і дверні прорізи 13. Для забезпечення зберігання матеріалів, які дорого коштують, люки 7 і 8 і двері 14 пломбуються. Завантаження чушок, плит і іншого матеріалу здійснюється за допомогою автонавантажувача , при цьому між чушками і плитами встановлюється вказаний зазор для забезпечення роботи підйомником автонавантажувача. Зазори забезпечують шляхом установки прокладок з. дерева і інших матеріалів. Винахід забезпечує транспортування глинозему відходів виробництва, чушок, плит і інших видів прокату, при цьому забезпечується механізація завантажувальних і розвантажувальних робіт і зберігання матеріалів, що дорого коштують, під час транспортування. Відсіки для перевезення матеріалів виконуються як складські приміщення. 2 36705 Фіг. 1 Фіг. 2 3 36705 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
