Пристрій для автоматизованого запису та індикації робочого стану запірної арматури

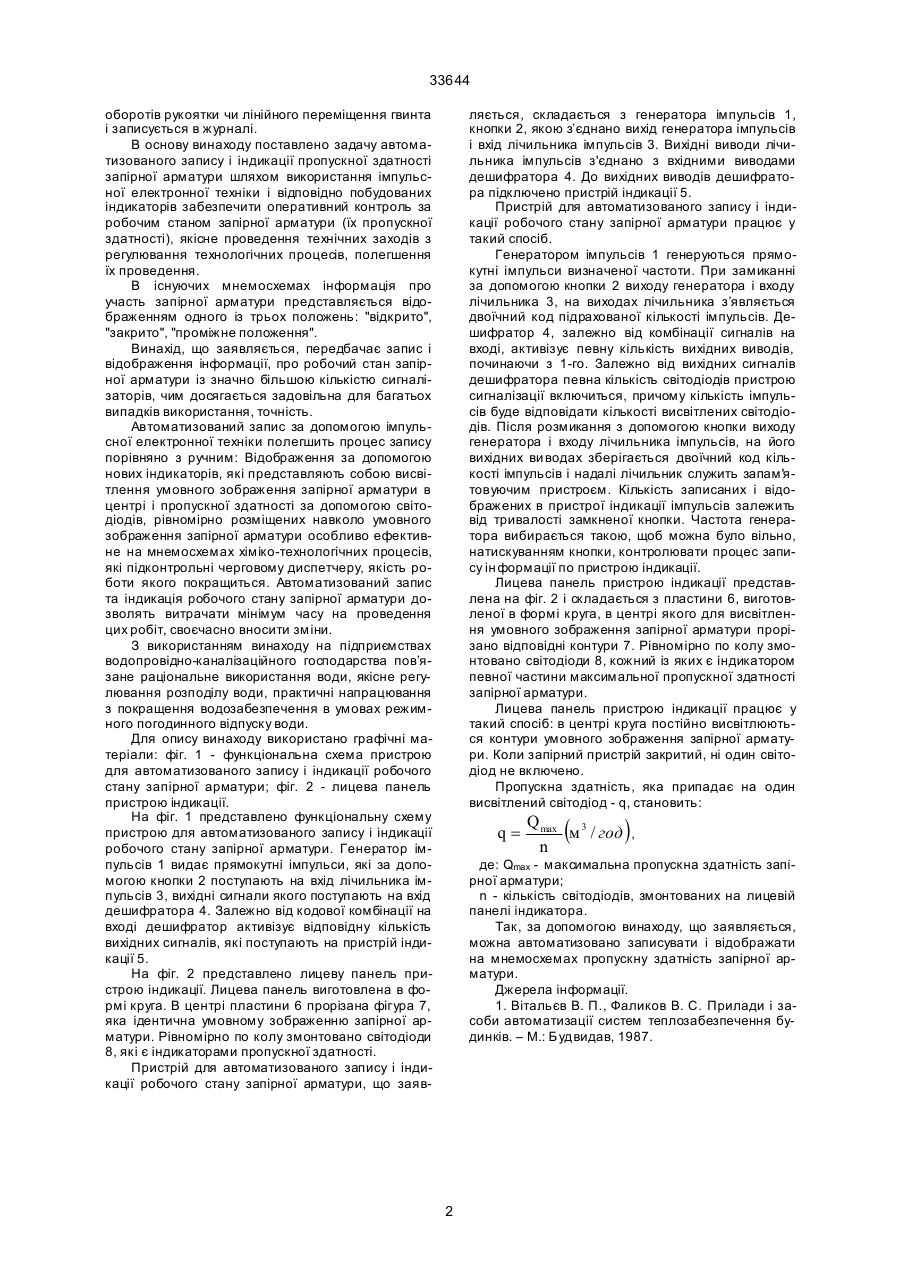

1. Пристрій для автоматизованого запису та індикації робочого стану запірної арматури, який складається з пристрою індикації, який відрізня 33644 оборотів рукоятки чи лінійного переміщення гвинта і записується в журналі. В основу винаходу поставлено задачу автоматизованого запису і індикації пропускної здатності запірної арматури шляхом використання імпульсної електронної техніки і відповідно побудованих індикаторів забезпечити оперативний контроль за робочим станом запірної арматури (їх пропускної здатності), якісне проведення технічних заходів з регулювання технологічних процесів, полегшення їх проведення. В існуючих мнемосхемах інформація про участь запірної арматури представляється відображенням одного із трьох положень: "відкрито", "закрито", "проміжне положення". Винахід, що заявляється, передбачає запис і відображення інформації, про робочий стан запірної арматури із значно більшою кількістю сигналізаторів, чим досягається задовільна для багатьох випадків використання, точність. Автоматизований запис за допомогою імпульсної електронної техніки полегшить процес запису порівняно з ручним: Відображення за допомогою нових індикаторів, які представляють собою висвітлення умовного зображення запірної арматури в центрі і пропускної здатності за допомогою світодіодів, рівномірно розміщених навколо умовного зображення запірної арматури особливо ефективне на мнемосхемах хіміко-технологічних процесів, які підконтрольні черговому диспетчеру, якість роботи якого покращиться. Автоматизований запис та індикація робочого стану запірної арматури дозволять витрачати мінімум часу на проведення цих робіт, своєчасно вносити зміни. З використанням винаходу на підприємствах водопровідно-каналізаційного господарства пов’язане раціональне використання води, якісне регулювання розподілу води, практичні напрацювання з покращення водозабезпечення в умовах режимного погодинного відпуску води. Для опису винаходу використано графічні матеріали: фіг. 1 - функціональна схема пристрою для автоматизованого запису і індикації робочого стану запірної арматури; фіг. 2 - лицева панель пристрою індикації. На фіг. 1 представлено функціональну схему пристрою для автоматизованого запису і індикації робочого стану запірної арматури. Генератор імпульсів 1 видає прямокутні імпульси, які за допомогою кнопки 2 поступають на вхід лічильника імпульсів 3, вихідні сигнали якого поступають на вхід дешифратора 4. Залежно від кодової комбінації на вході дешифратор активізує відповідну кількість вихідних сигналів, які поступають на пристрій індикації 5. На фіг. 2 представлено лицеву панель пристрою індикації. Лицева панель виготовлена в формі круга. В центрі пластини 6 прорізана фігура 7, яка ідентична умовному зображенню запірної арматури. Рівномірно по колу змонтовано світодіоди 8, які є індикаторами пропускної здатності. Пристрій для автоматизованого запису і індикації робочого стану запірної арматури, що заяв ляється, складається з генератора імпульсів 1, кнопки 2, якою з’єднано вихід генератора імпульсів і вхід лічильника імпульсів 3. Вихідні виводи лічильника імпульсів з'єднано з вхідними виводами дешифратора 4. До вихідних виводів дешифратора підключено пристрій індикації 5. Пристрій для автоматизованого запису і індикації робочого стану запірної арматури працює у такий спосіб. Генератором імпульсів 1 генеруються прямокутні імпульси визначеної частоти. При замиканні за допомогою кнопки 2 виходу генератора і входу лічильника 3, на виходах лічильника з’являється двоїчний код підрахованої кількості імпульсів. Дешифратор 4, залежно від комбінації сигналів на вході, активізує певну кількість вихідних виводів, починаючи з 1-го. Залежно від вихідних сигналів дешифратора певна кількість світодіодів пристрою сигналізації включиться, причому кількість імпульсів буде відповідати кількості висвітлених світодіодів. Після розмикання з допомогою кнопки виходу генератора і входу лічильника імпульсів, на його вихідних ви водах зберігається двоїчний код кількості імпульсів і надалі лічильник служить запам'я товуючим пристроєм. Кількість записаних і відображених в пристрої індикації імпульсів залежить від тривалості замкненої кнопки. Частота генератора вибирається такою, щоб можна було вільно, натискуванням кнопки, контролювати процес запису ін формації по пристрою індикації. Лицева панель пристрою індикації представлена на фіг. 2 і складається з пластини 6, виготовленої в формі круга, вцентрі якого для висвітлення умовного зображення запірної арматури прорізано відповідні контури 7. Рівномірно по колу змонтовано світодіоди 8, кожний із яких є індикатором певної частини максимальної пропускної здатності запірної арматури. Лицева панель пристрою індикації працює у такий спосіб: в центрі круга постійно висвітлюються контури умовного зображення запірної арматури. Коли запірний пристрій закритий, ні один світодіод не включено. Пропускна здатність, яка припадає на один висвітлений світодіод - q, становить: q= ( Q max 3 м / год n ), де: Qmax - максимальна пропускна здатність запірної арматури; n - кількість світодіодів, змонтованих на лицевій панелі індикатора. Так, за допомогою винаходу, що заявляється, можна автоматизовано записувати і відображати на мнемосхемах пропускну здатність запірної арматури. Джерела інформації. 1. Вітальєв В. П., Фаликов В. С. Прилади і засоби автоматизації систем теплозабезпечення будинків. – М.: Будвидав, 1987. 2 33644 Фіг. 1 Фіг. 2 3 33644 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
