Струминний сепаратор фадєєва

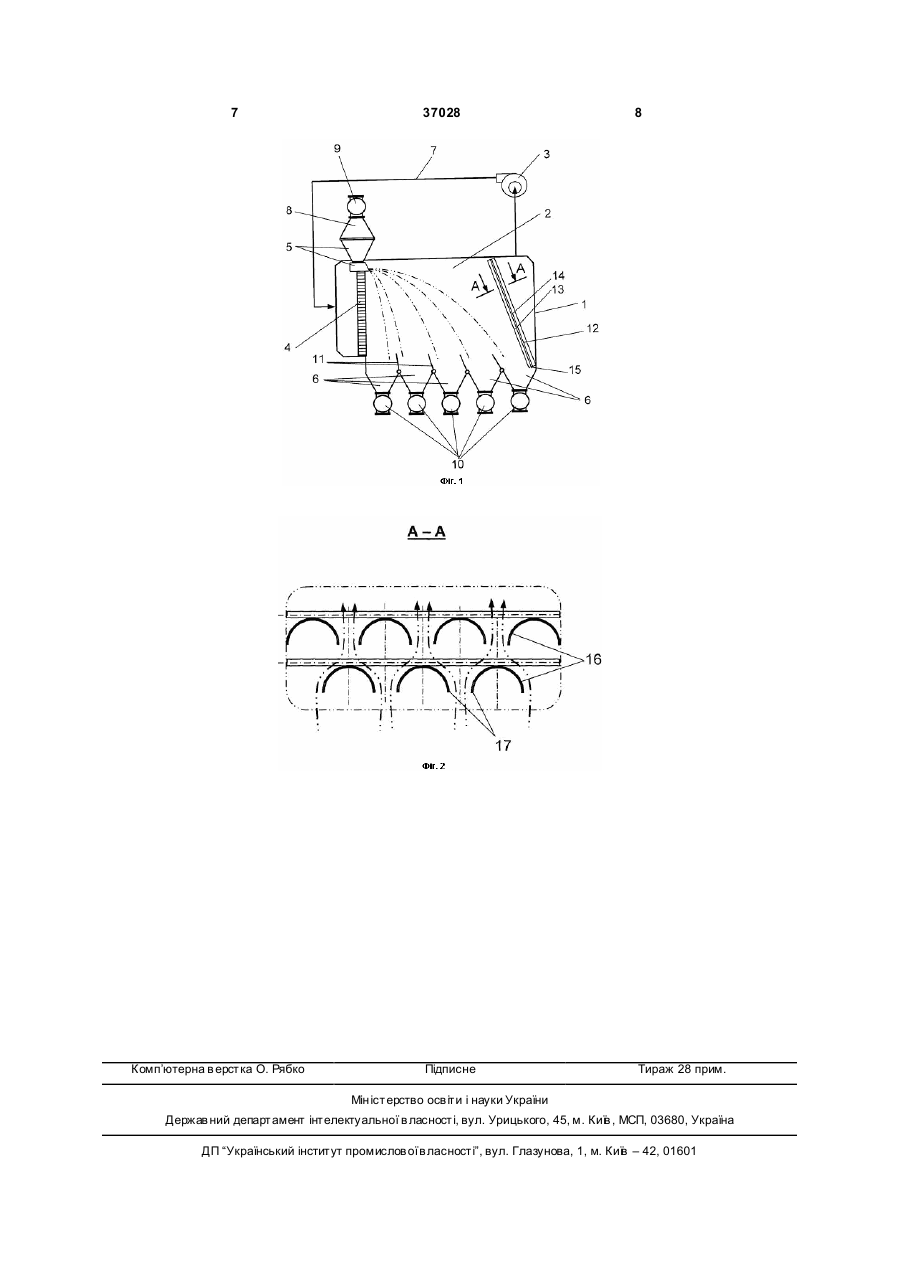

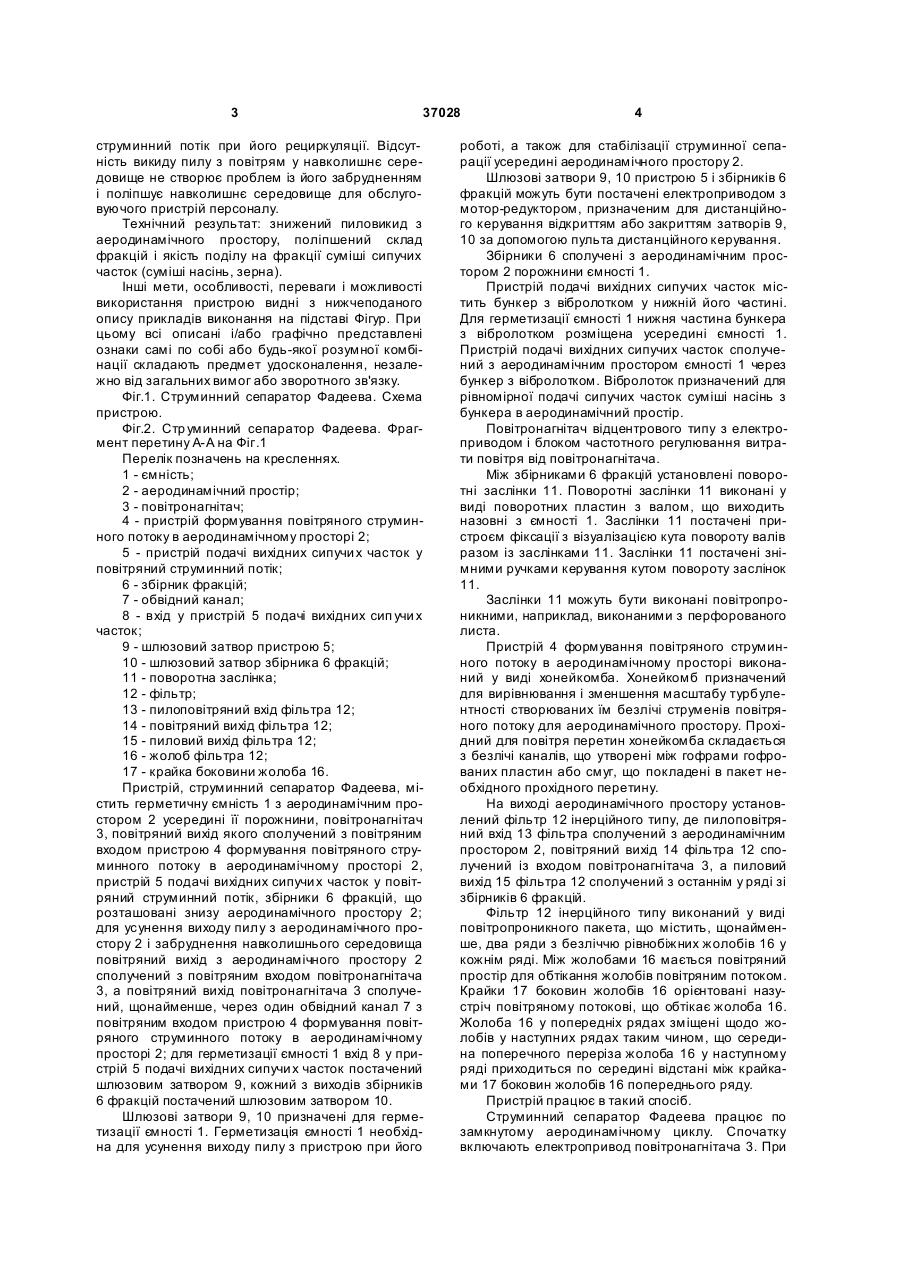

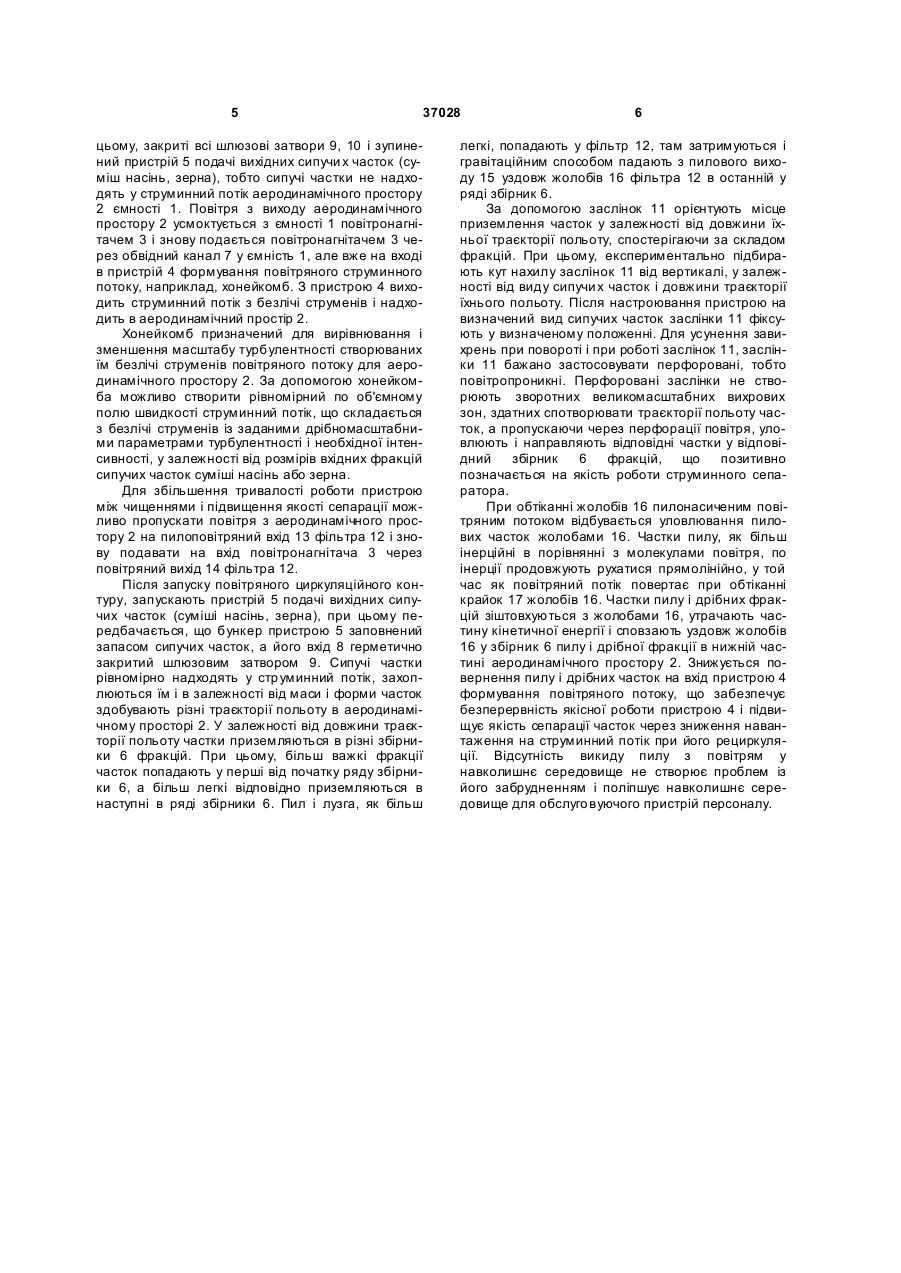

Струминний сепаратор, що містить ємність з аеродинамічним простором усередині її порожнини, повітронагнітач, повітряний вихід якого сполучений з повітряним входом пристрою формування 3 37028 струминний потік при його рециркуляції. Відсутність викиду пилу з повітрям у навколишнє середовище не створює проблем із його забрудненням і поліпшує навколишнє середовище для обслуговуючого пристрій персоналу. Технічний результат: знижений пиловикид з аеродинамічного простору, поліпшений склад фракцій і якість поділу на фракції суміші сипучих часток (суміші насінь, зерна). Інші мети, особливості, переваги і можливості використання пристрою видні з нижчеподаного опису прикладів виконання на підставі Фігур. При цьому всі описані і/або графічно представлені ознаки самі по собі або будь-якої розумної комбінації складають предмет удосконалення, незалежно від загальних вимог або зворотного зв'язку. Фіг.1. Струминний сепаратор Фадеева. Схема пристрою. Фіг.2. Стр уминний сепаратор Фадеева. Фрагмент перетину А-А на Фіг.1 Перелік позначень на кресленнях. 1 - ємність; 2 - аеродинамічний простір; 3 - повітронагнітач; 4 - пристрій формування повітряного струминного потоку в аеродинамічному просторі 2; 5 - пристрій подачі вихідних сипучи х часток у повітряний струминний потік; 6 - збірник фракцій; 7 - обвідний канал; 8 - вхід у пристрій 5 подачі вихідних сип учи х часток; 9 - шлюзовий затвор пристрою 5; 10 - шлюзовий затвор збірника 6 фракцій; 11 - поворотна заслінка; 12 - фільтр; 13 - пилоповітряний вхід фільтра 12; 14 - повітряний вихід фільтра 12; 15 - пиловий вихід фільтра 12; 16 - жолоб фільтра 12; 17 - крайка боковини жолоба 16. Пристрій, струминний сепаратор Фадеева, містить герметичну ємність 1 з аеродинамічним простором 2 усередині її порожнини, повітронагнітач 3, повітряний вихід якого сполучений з повітряним входом пристрою 4 формування повітряного струминного потоку в аеродинамічному просторі 2, пристрій 5 подачі вихідних сипучи х часток у повітряний струминний потік, збірники 6 фракцій, що розташовані знизу аеродинамічного простору 2; для усунення виходу пилу з аеродинамічного простору 2 і забруднення навколишнього середовища повітряний вихід з аеродинамічного простору 2 сполучений з повітряним входом повітронагнітача 3, а повітряний вихід повітронагнітача 3 сполучений, щонайменше, через один обвідний канал 7 з повітряним входом пристрою 4 формування повітряного струминного потоку в аеродинамічному просторі 2; для герметизації ємності 1 вхід 8 у пристрій 5 подачі вихідних сипучи х часток постачений шлюзовим затвором 9, кожний з виходів збірників 6 фракцій постачений шлюзовим затвором 10. Шлюзові затвори 9, 10 призначені для герметизації ємності 1. Герметизація ємності 1 необхідна для усунення виходу пилу з пристрою при його 4 роботі, а також для стабілізації струминної сепарації усередині аеродинамічного простору 2. Шлюзові затвори 9, 10 пристрою 5 і збірників 6 фракцій можуть бути постачені електроприводом з мотор-редуктором, призначеним для дистанційного керування відкриттям або закриттям затворів 9, 10 за допомогою пульта дистанційного керування. Збірники 6 сполучені з аеродинамічним простором 2 порожнини ємності 1. Пристрій подачі вихідних сипучих часток містить бункер з вібролотком у нижній його частині. Для герметизації ємності 1 нижня частина бункера з вібролотком розміщена усередині ємності 1. Пристрій подачі вихідних сипучих часток сполучений з аеродинамічним простором ємності 1 через бункер з вібролотком. Вібролоток призначений для рівномірної подачі сипучих часток суміші насінь з бункера в аеродинамічний простір. Повітронагнітач відцентрового типу з електроприводом і блоком частотного регулювання витрати повітря від повітронагнітача. Між збірниками 6 фракцій установлені поворотні заслінки 11. Поворотні заслінки 11 виконані у виді поворотних пластин з валом, що виходить назовні з ємності 1. Заслінки 11 постачені пристроєм фіксації з візуалізацією кута повороту валів разом із заслінками 11. Заслінки 11 постачені знімними ручками керування кутом повороту заслінок 11. Заслінки 11 можуть бути виконані повітропроникними, наприклад, виконаними з перфорованого листа. Пристрій 4 формування повітряного струминного потоку в аеродинамічному просторі виконаний у виді хонейкомба. Хонейкомб призначений для вирівнювання і зменшення масштабу турбулентності створюваних їм безлічі струменів повітряного потоку для аеродинамічного простору. Прохідний для повітря перетин хонейкомба складається з безлічі каналів, що утворені міжгофрами гофрованих пластин або смуг, що покладені в пакет необхідного прохідного перетину. На виході аеродинамічного простору установлений фільтр 12 інерційного типу, де пилоповітряний вхід 13 фільтра сполучений з аеродинамічним простором 2, повітряний вихід 14 фільтра 12 сполучений із входом повітронагнітача 3, а пиловий вихід 15 фільтра 12 сполучений з останнім у ряді зі збірників 6 фракцій. Фільтр 12 інерційного типу виконаний у виді повітропроникного пакета, що містить, щонайменше, два ряди з безліччю рівнобіжних жолобів 16 у кожнім ряді. Між жолобами 16 мається повітряний простір для обтікання жолобів повітряним потоком. Крайки 17 боковин жолобів 16 орієнтовані назустріч повітряному потокові, що обтікає жолоба 16. Жолоба 16 у попередніх рядах зміщені щодо жолобів у наступних рядах таким чином, що середина поперечного переріза жолоба 16 у наступному ряді приходиться по середині відстані між крайками 17 боковин жолобів 16 попереднього ряду. Пристрій працює в такий спосіб. Струминний сепаратор Фадеева працює по замкнутому аеродинамічному циклу. Спочатку включають електропривод повітронагнітача 3. При 5 37028 цьому, закриті всі шлюзові затвори 9, 10 і зупинений пристрій 5 подачі вихідних сипучи х часток (суміш насінь, зерна), тобто сипучі частки не надходять у струминний потік аеродинамічного простору 2 ємності 1. Повітря з виходу аеродинамічного простору 2 усмоктується з ємності 1 повітронагнітачем 3 і знову подається повітронагнітачем 3 через обвідний канал 7 у ємність 1, але вже на вході в пристрій 4 формування повітряного струминного потоку, наприклад, хонейкомб. З пристрою 4 виходить струминний потік з безлічі струменів і надходить в аеродинамічний простір 2. Хонейкомб призначений для вирівнювання і зменшення масштабу турбулентності створюваних їм безлічі струменів повітряного потоку для аеродинамічного простору 2. За допомогою хонейкомба можливо створити рівномірний по об'ємному полю швидкості струминний потік, що складається з безлічі струменів із заданими дрібномасштабними параметрами турбулентності і необхідної інтенсивності, у залежності від розмірів вхідних фракцій сипучих часток суміші насінь або зерна. Для збільшення тривалості роботи пристрою між чищеннями і підвищення якості сепарації можливо пропускати повітря з аеродинамічного простору 2 на пилоповітряний вхід 13 фільтра 12 і знову подавати на вхід повітронагнітача 3 через повітряний вихід 14 фільтра 12. Після запуску повітряного циркуляційного контуру, запускають пристрій 5 подачі вихідних сипучих часток (суміші насінь, зерна), при цьому передбачається, що бункер пристрою 5 заповнений запасом сипучих часток, а його вхід 8 герметично закритий шлюзовим затвором 9. Сипучі частки рівномірно надходять у стр уминний потік, захоплюються їм і в залежності від маси і форми часток здобувають різні траєкторії польоту в аеродинамічному просторі 2. У залежності від довжини траєкторії польоту частки приземляються в різні збірники 6 фракцій. При цьому, більш важкі фракції часток попадають у перші від початку ряду збірники 6, а більш легкі відповідно приземляються в наступні в ряді збірники 6. Пил і лузга, як більш 6 легкі, попадають у фільтр 12, там затримуються і гравітаційним способом падають з пилового виходу 15 уздовж жолобів 16 фільтра 12 в останній у ряді збірник 6. За допомогою заслінок 11 орієнтують місце приземлення часток у залежності від довжини їхньої траєкторії польоту, спостерігаючи за складом фракцій. При цьому, експериментально підбирають кут нахилу заслінок 11 від вертикалі, у залежності від виду сипучи х часток і довжини траєкторії їхнього польоту. Після настроювання пристрою на визначений вид сипучих часток заслінки 11 фіксують у визначеному положенні. Для усунення завихрень при повороті і при роботі заслінок 11, заслінки 11 бажано застосовувати перфоровані, тобто повітропроникні. Перфоровані заслінки не створюють зворотних великомасштабних вихрових зон, здатних спотворювати траєкторії польоту часток, а пропускаючи через перфорації повітря, уловлюють і направляють відповідні частки у відповідний збірник 6 фракцій, що позитивно позначається на якість роботи струминного сепаратора. При обтіканні жолобів 16 пилонасиченим повітряним потоком відбувається уловлювання пилових часток жолобами 16. Частки пилу, як більш інерційні в порівнянні з молекулами повітря, по інерції продовжують рухатися прямолінійно, у той час як повітряний потік повертає при обтіканні крайок 17 жолобів 16. Частки пилу і дрібних фракцій зіштовхуються з жолобами 16, утрачають частину кінетичної енергії і сповзають уздовж жолобів 16 у збірник 6 пилу і дрібної фракції в нижній частині аеродинамічного простору 2. Знижується повернення пилу і дрібних часток на вхід пристрою 4 формування повітряного потоку, що забезпечує безперервність якісної роботи пристрою 4 і підвищує якість сепарації часток через зниження навантаження на струминний потік при його рециркуляції. Відсутність викиду пилу з повітрям у навколишнє середовище не створює проблем із його забрудненням і поліпшує навколишнє середовище для обслуго вуючого пристрій персоналу. 7 Комп’ютерна в ерстка О. Рябко 37028 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
