Струминний сепаратор фадєєва

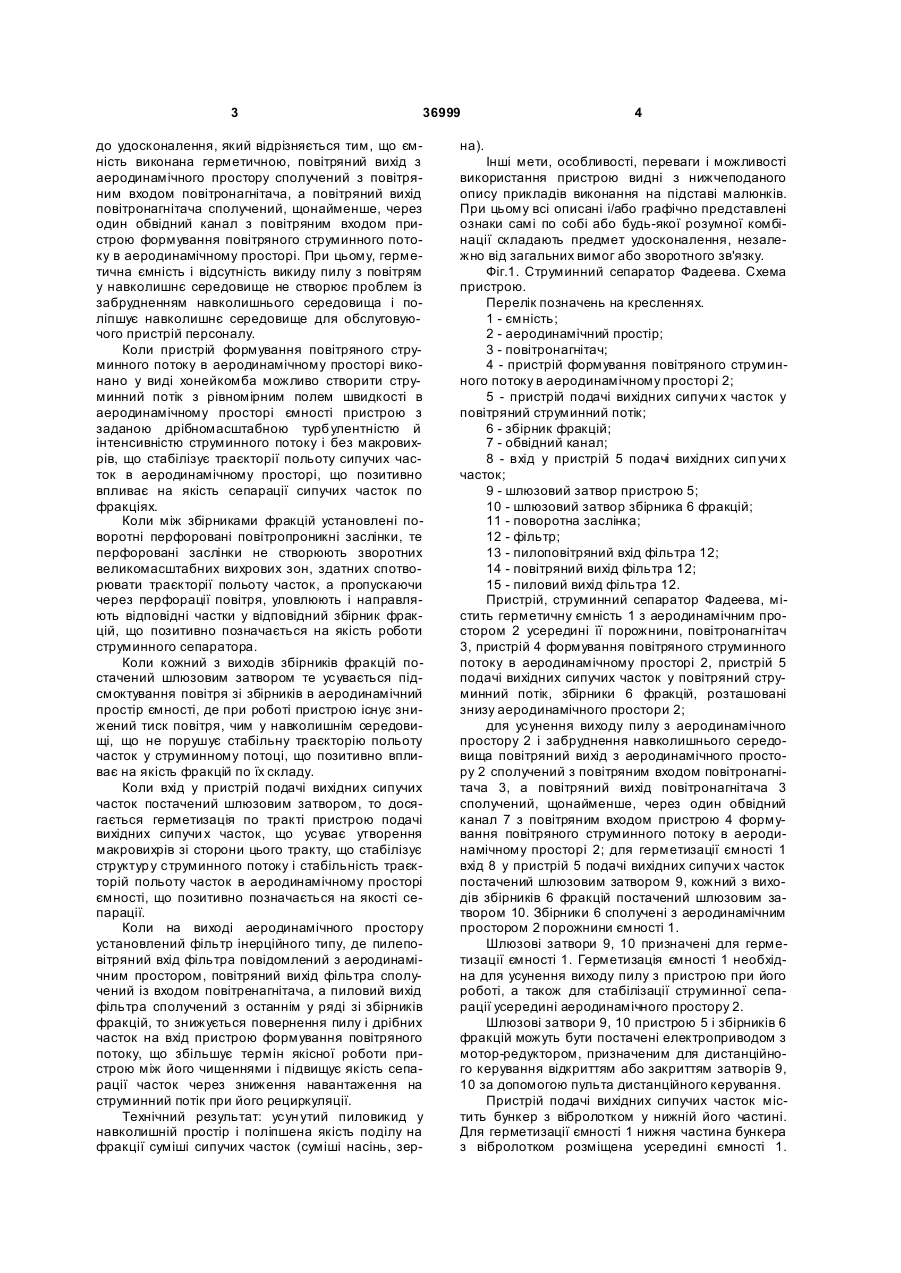

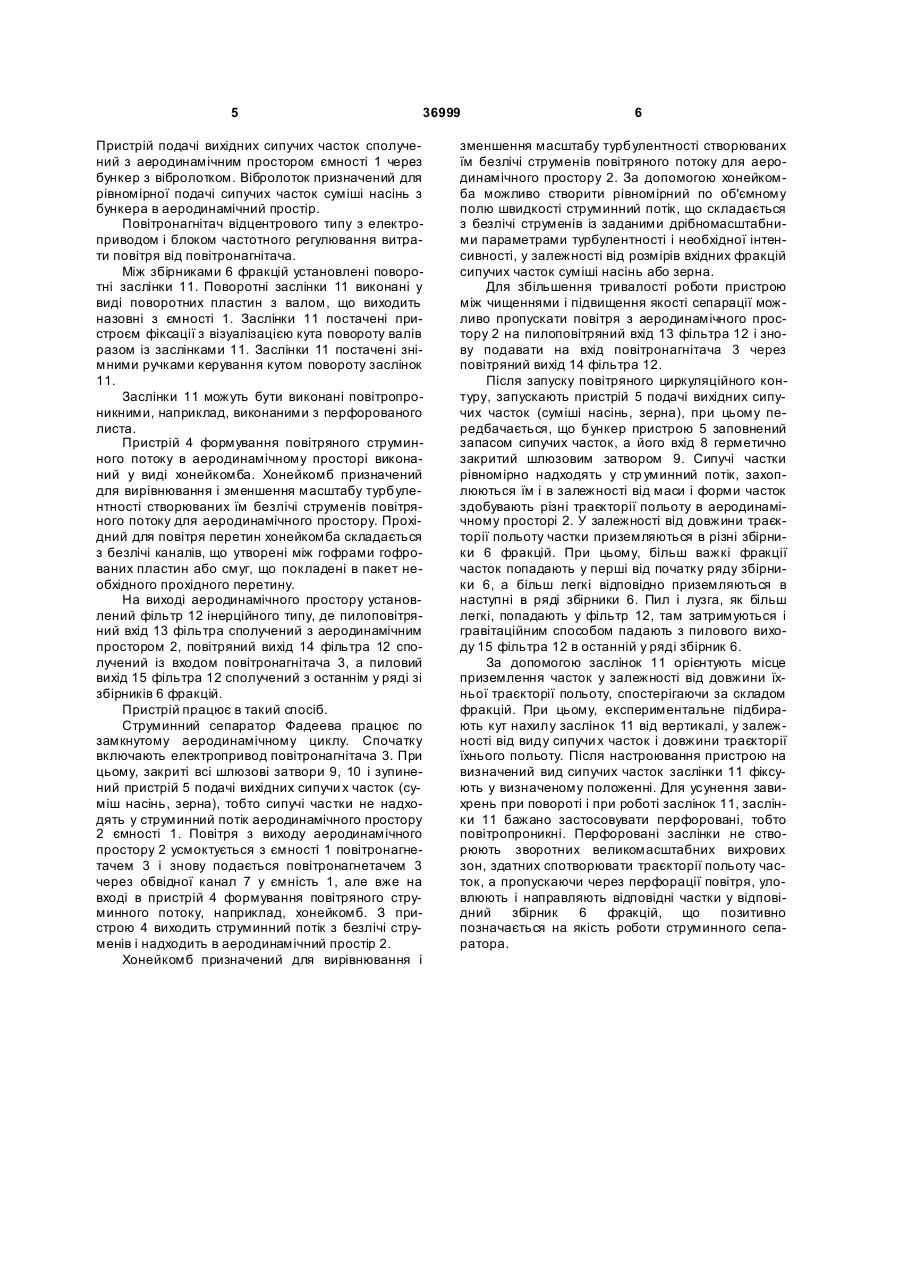

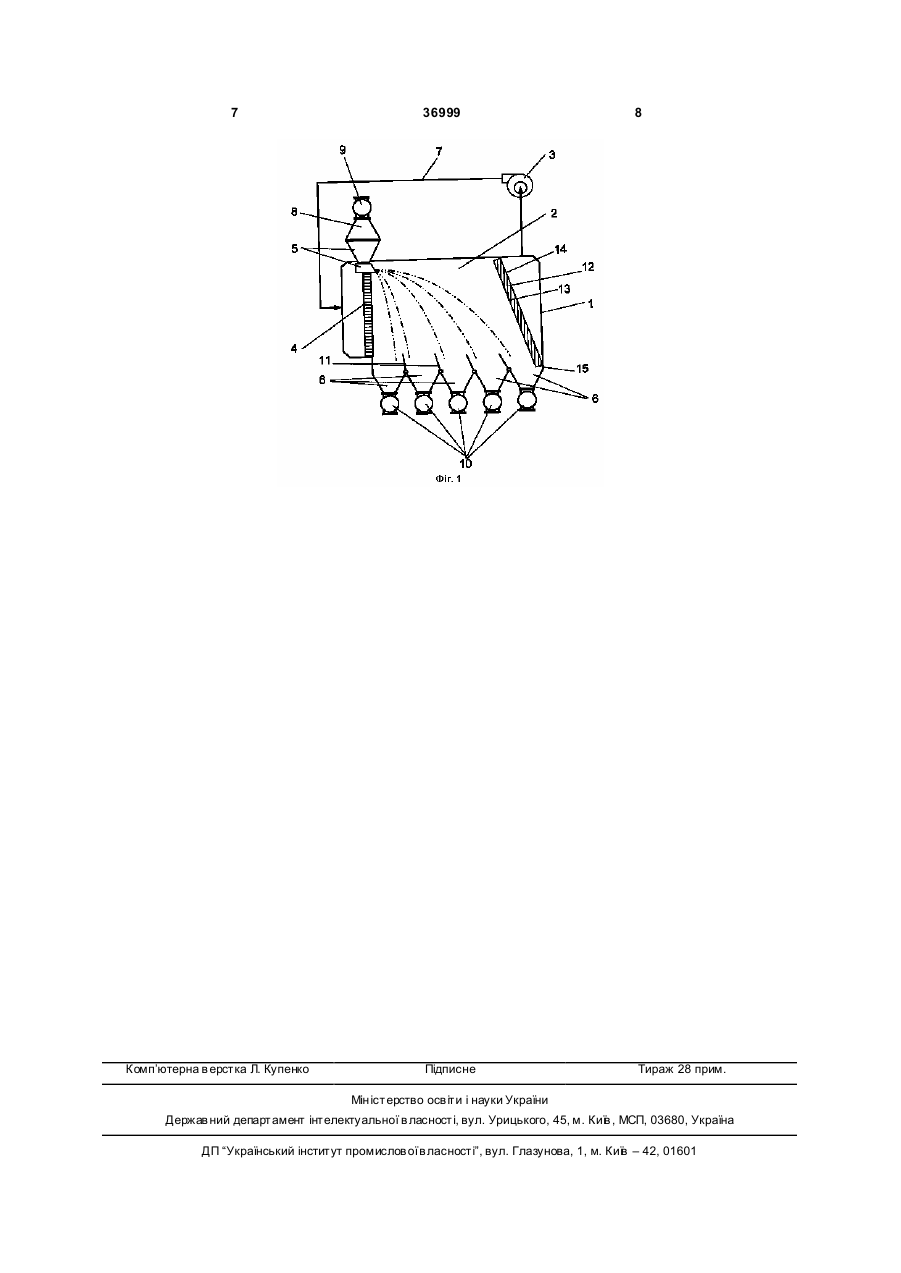

1. Струминний сепаратор, що містить ємність з аеродинамічним простором усередині її порожнини, повітронагнітач, пристрій формування повітряного струминного потоку в аеродинамічному просторі, пристрій подачі вихідних сипучих часток у повітряний струминний потік, збірники фракцій, розташовані знизу аеродинамічного простору, який відрізняється тим, що ємність виконана герметичною, повітряний вихід з аеродинамічного простору сполучений з повітряним входом повітронагнітача, а повітряний вихід повітронагнітача сполучений щонайменше через один обвідний канал з повітряним входом пристрою формування повітряного струминного потоку в аеродинамічному просторі. U 1 3 36999 до удосконалення, який відрізняється тим, що ємність виконана герметичною, повітряний вихід з аеродинамічного простору сполучений з повітряним входом повітронагнітача, а повітряний вихід повітронагнітача сполучений, щонайменше, через один обвідний канал з повітряним входом пристрою формування повітряного струминного потоку в аеродинамічному просторі. При цьому, герметична ємність і відсутність викиду пилу з повітрям у навколишнє середовище не створює проблем із забрудненням навколишнього середовища і поліпшує навколишнє середовище для обслуговуючого пристрій персоналу. Коли пристрій формування повітряного струминного потоку в аеродинамічному просторі виконано у виді хонейкомба можливо створити струминний потік з рівномірним полем швидкості в аеродинамічному просторі ємності пристрою з заданою дрібномасштабною турбулентністю й інтенсивністю струминного потоку і без макровихрів, що стабілізує траєкторії польоту сипучих часток в аеродинамічному просторі, що позитивно впливає на якість сепарації сипучих часток по фракціях. Коли між збірниками фракцій установлені поворотні перфоровані повітропроникні заслінки, те перфоровані заслінки не створюють зворотних великомасштабних вихрових зон, здатних спотворювати траєкторії польоту часток, а пропускаючи через перфорації повітря, уловлюють і направляють відповідні частки у відповідний збірник фракцій, що позитивно позначається на якість роботи струминного сепаратора. Коли кожний з виходів збірників фракцій постачений шлюзовим затвором те усувається підсмоктування повітря зі збірників в аеродинамічний простір ємності, де при роботі пристрою існує знижений тиск повітря, чим у навколишнім середовищі, що не порушує стабільну траєкторію польоту часток у струминному потоці, що позитивно впливає на якість фракцій по їх складу. Коли вхід у пристрій подачі вихідних сипучих часток постачений шлюзовим затвором, то досягається герметизація по тракті пристрою подачі вихідних сипучи х часток, що усуває утворення макровихрів зі сторони цього тракту, що стабілізує структур у струминного потоку і стабільність траєкторій польоту часток в аеродинамічному просторі ємності, що позитивно позначається на якості сепарації. Коли на виході аеродинамічного простору установлений фільтр інерційного типу, де пилеповітряний вхід фільтра повідомлений з аеродинамічним простором, повітряний вихід фільтра сполучений із входом повітренагнітача, а пиловий вихід фільтра сполучений з останнім у ряді зі збірників фракцій, то знижується повернення пилу і дрібних часток на вхід пристрою формування повітряного потоку, що збільшує термін якісної роботи пристрою між його чищеннями і підвищує якість сепарації часток через зниження навантаження на струминний потік при його рециркуляції. Технічний результат: усун утий пиловикид у навколишній простір і поліпшена якість поділу на фракції суміші сипучих часток (суміші насінь, зер 4 на). Інші мети, особливості, переваги і можливості використання пристрою видні з нижчеподаного опису прикладів виконання на підставі малюнків. При цьому всі описані і/або графічно представлені ознаки самі по собі або будь-якої розумної комбінації складають предмет удосконалення, незалежно від загальних вимог або зворотного зв'язку. Фіг.1. Струминний сепаратор Фадеева. Схема пристрою. Перелік позначень на кресленнях. 1 - ємність; 2 - аеродинамічний простір; 3 - повітронагнітач; 4 - пристрій формування повітряного струминного потоку в аеродинамічному просторі 2; 5 - пристрій подачі вихідних сипучи х часток у повітряний струминний потік; 6 - збірник фракцій; 7 - обвідний канал; 8 - вхід у пристрій 5 подачі вихідних сип учи х часток; 9 - шлюзовий затвор пристрою 5; 10 - шлюзовий затвор збірника 6 фракцій; 11 - поворотна заслінка; 12 - фільтр; 13 - пилоповітряний вхід фільтра 12; 14 - повітряний вихід фільтра 12; 15 - пиловий вихід фільтра 12. Пристрій, струминний сепаратор Фадеева, містить герметичну ємність 1 з аеродинамічним простором 2 усередині її порожнини, повітронагнітач 3, пристрій 4 формування повітряного струминного потоку в аеродинамічному просторі 2, пристрій 5 подачі вихідних сипучих часток у повітряний струминний потік, збірники 6 фракцій, розташовані знизу аеродинамічного простори 2; для усунення виходу пилу з аеродинамічного простору 2 і забруднення навколишнього середовища повітряний вихід з аеродинамічного простору 2 сполучений з повітряним входом повітронагнітача 3, а повітряний вихід повітронагнітача 3 сполучений, щонайменше, через один обвідний канал 7 з повітряним входом пристрою 4 формування повітряного струминного потоку в аеродинамічному просторі 2; для герметизації ємності 1 вхід 8 у пристрій 5 подачі вихідних сипучи х часток постачений шлюзовим затвором 9, кожний з виходів збірників 6 фракцій постачений шлюзовим затвором 10. Збірники 6 сполучені з аеродинамічним простором 2 порожнини ємності 1. Шлюзові затвори 9, 10 призначені для герметизації ємності 1. Герметизація ємності 1 необхідна для усунення виходу пилу з пристрою при його роботі, а також для стабілізації струминної сепарації усередині аеродинамічного простору 2. Шлюзові затвори 9, 10 пристрою 5 і збірників 6 фракцій можуть бути постачені електроприводом з мотор-редуктором, призначеним для дистанційного керування відкриттям або закриттям затворів 9, 10 за допомогою пульта дистанційного керування. Пристрій подачі вихідних сипучих часток містить бункер з вібролотком у нижній його частині. Для герметизації ємності 1 нижня частина бункера з вібролотком розміщена усередині ємності 1. 5 36999 Пристрій подачі вихідних сипучих часток сполучений з аеродинамічним простором ємності 1 через бункер з вібролотком. Вібролоток призначений для рівномірної подачі сипучих часток суміші насінь з бункера в аеродинамічний простір. Повітронагнітач відцентрового типу з електроприводом і блоком частотного регулювання витрати повітря від повітронагнітача. Між збірниками 6 фракцій установлені поворотні заслінки 11. Поворотні заслінки 11 виконані у виді поворотних пластин з валом, що виходить назовні з ємності 1. Заслінки 11 постачені пристроєм фіксації з візуалізацією кута повороту валів разом із заслінками 11. Заслінки 11 постачені знімними ручками керування кутом повороту заслінок 11. Заслінки 11 можуть бути виконані повітропроникними, наприклад, виконаними з перфорованого листа. Пристрій 4 формування повітряного струминного потоку в аеродинамічному просторі виконаний у виді хонейкомба. Хонейкомб призначений для вирівнювання і зменшення масштабу турбулентності створюваних їм безлічі струменів повітряного потоку для аеродинамічного простору. Прохідний для повітря перетин хонейкомба складається з безлічі каналів, що утворені між гофрами гофрованих пластин або смуг, що покладені в пакет необхідного прохідного перетину. На виході аеродинамічного простору установлений фільтр 12 інерційного типу, де пилоповітряний вхід 13 фільтра сполучений з аеродинамічним простором 2, повітряний вихід 14 фільтра 12 сполучений із входом повітронагнітача 3, а пиловий вихід 15 фільтра 12 сполучений з останнім у ряді зі збірників 6 фракцій. Пристрій працює в такий спосіб. Струминний сепаратор Фадеева працює по замкнутому аеродинамічному циклу. Спочатку включають електропривод повітронагнітача 3. При цьому, закриті всі шлюзові затвори 9, 10 і зупинений пристрій 5 подачі вихідних сипучи х часток (суміш насінь, зерна), тобто сипучі частки не надходять у струминний потік аеродинамічного простору 2 ємності 1. Повітря з виходу аеродинамічного простору 2 усмоктується з ємності 1 повітронагнетачем 3 і знову подається повітронагнетачем 3 через обвідної канал 7 у ємність 1, але вже на вході в пристрій 4 формування повітряного струминного потоку, наприклад, хонейкомб. З пристрою 4 виходить струминний потік з безлічі струменів і надходить в аеродинамічний простір 2. Хонейкомб призначений для вирівнювання і 6 зменшення масштабу турбулентності створюваних їм безлічі струменів повітряного потоку для аеродинамічного простору 2. За допомогою хонейкомба можливо створити рівномірний по об'ємному полю швидкості струминний потік, що складається з безлічі струменів із заданими дрібномасштабними параметрами турбулентності і необхідної інтенсивності, у залежності від розмірів вхідних фракцій сипучих часток суміші насінь або зерна. Для збільшення тривалості роботи пристрою між чищеннями і підвищення якості сепарації можливо пропускати повітря з аеродинамічного простору 2 на пилоповітряний вхід 13 фільтра 12 і знову подавати на вхід повітронагнітача 3 через повітряний вихід 14 фільтра 12. Після запуску повітряного циркуляційного контуру, запускають пристрій 5 подачі вихідних сипучих часток (суміші насінь, зерна), при цьому передбачається, що бункер пристрою 5 заповнений запасом сипучих часток, а його вхід 8 герметично закритий шлюзовим затвором 9. Сипучі частки рівномірно надходять у стр уминний потік, захоплюються їм і в залежності від маси і форми часток здобувають різні траєкторії польоту в аеродинамічному просторі 2. У залежності від довжини траєкторії польоту частки приземляються в різні збірники 6 фракцій. При цьому, більш важкі фракції часток попадають у перші від початку ряду збірники 6, а більш легкі відповідно приземляються в наступні в ряді збірники 6. Пил і лузга, як більш легкі, попадають у фільтр 12, там затримуються і гравітаційним способом падають з пилового виходу 15 фільтра 12 в останній у ряді збірник 6. За допомогою заслінок 11 орієнтують місце приземлення часток у залежності від довжини їхньої траєкторії польоту, спостерігаючи за складом фракцій. При цьому, експериментальне підбирають кут нахилу заслінок 11 від вертикалі, у залежності від виду сипучи х часток і довжини траєкторії їхнього польоту. Після настроювання пристрою на визначений вид сипучих часток заслінки 11 фіксують у визначеному положенні. Для усунення завихрень при повороті і при роботі заслінок 11, заслінки 11 бажано застосовувати перфоровані, тобто повітропроникні. Перфоровані заслінки не створюють зворотних великомасштабних вихрових зон, здатних спотворювати траєкторії польоту часток, а пропускаючи через перфорації повітря, уловлюють і направляють відповідні частки у відповідний збірник 6 фракцій, що позитивно позначається на якість роботи струминного сепаратора. 7 Комп’ютерна в ерстка Л. Купенко 36999 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
