Спосіб відновлення порошкових картриджів

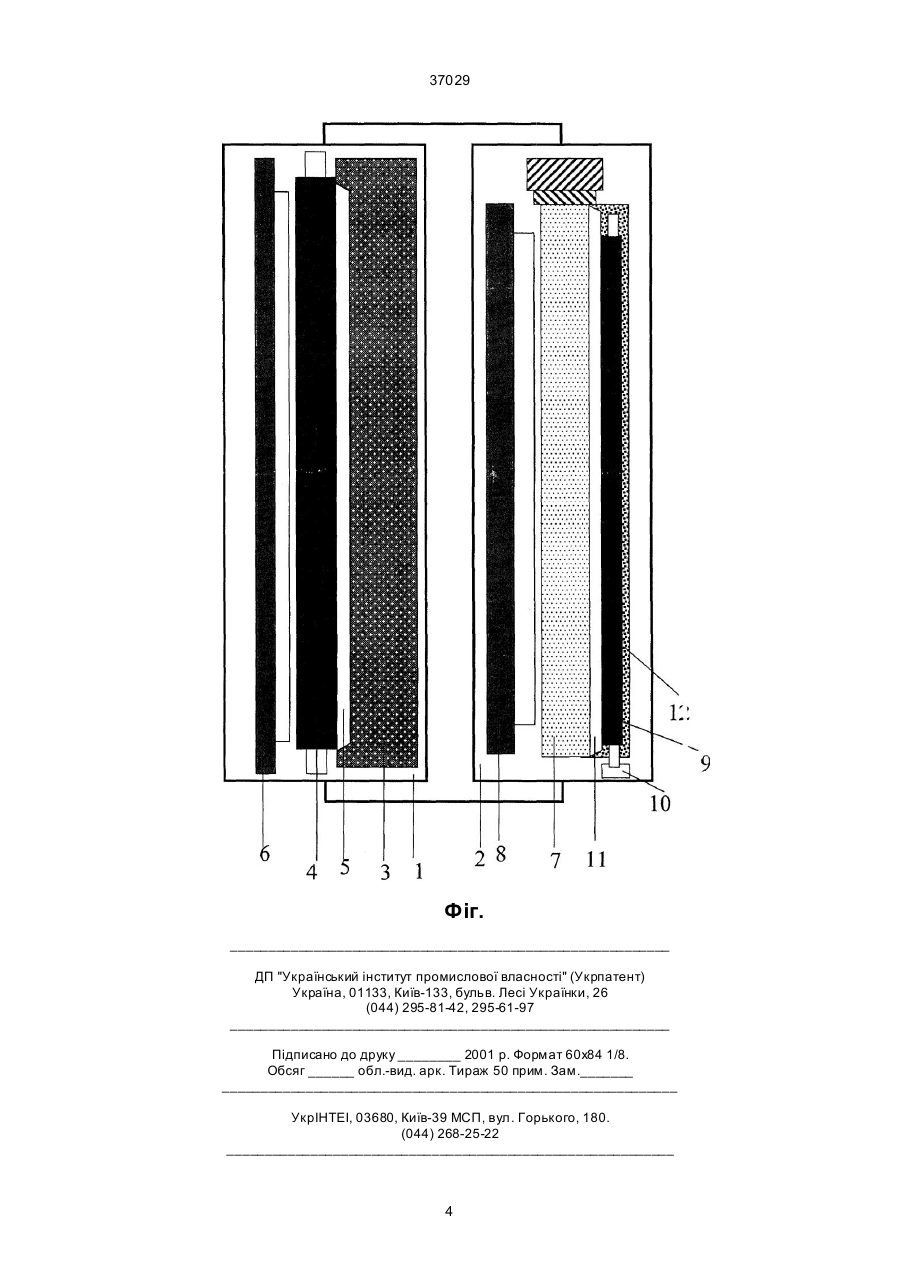

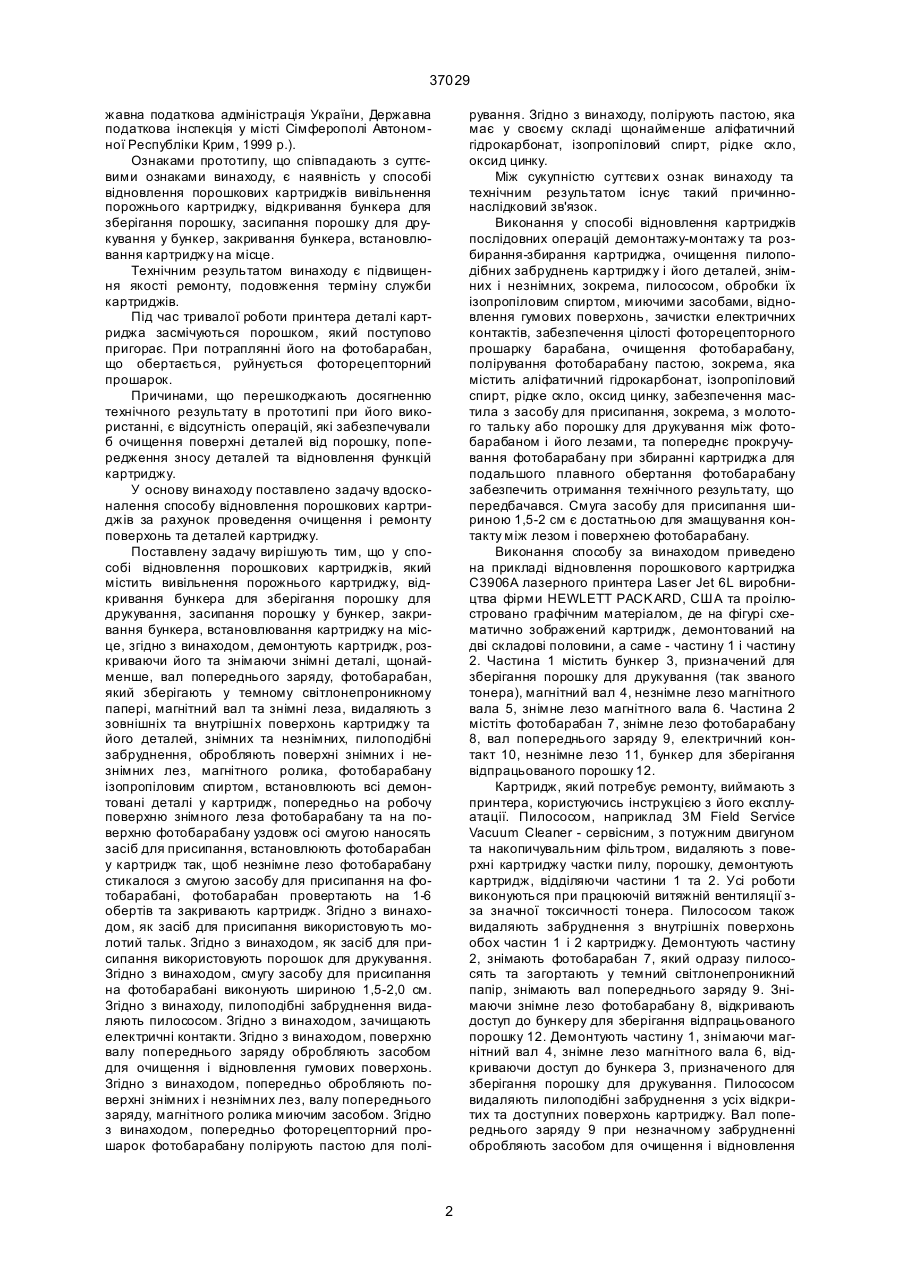

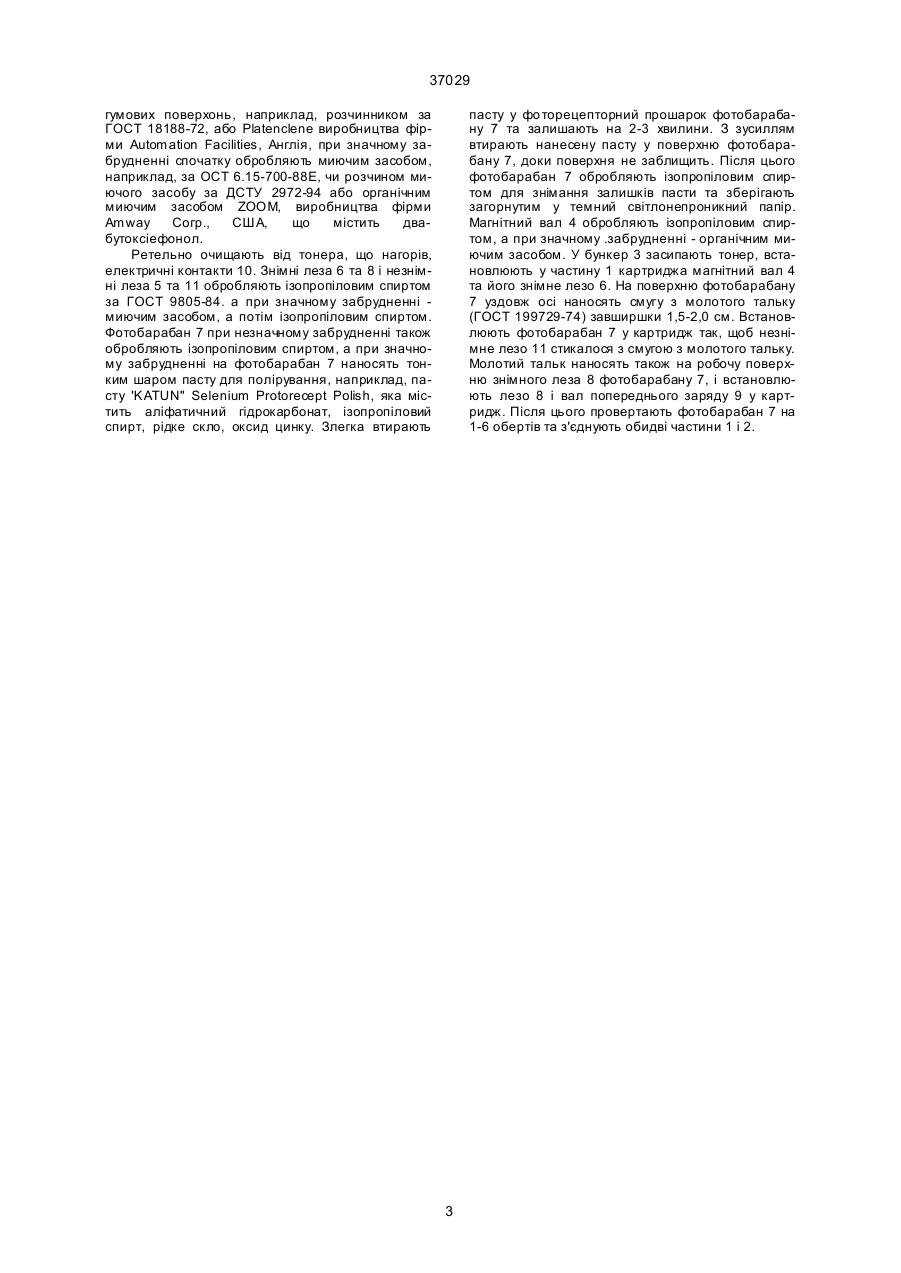

1. Спосіб відновлення порошкових картриджів, який містять вивільнення порожнього картриджа, відкривання бункера для зберігання порошку для друкування, засипання порошку у бункер, закривання бункера, встановлювання картриджа на місце, який відрізняє ться тим, що демонтують картридж, розкриваючи його та знімаючи знімні деталі, щонайменше, вал попереднього заряду, фотобарабан, який зберігають у темному світлонепроникному папері, магнітний вал та знімні леза, видаляють з зовнішніх та внутрішніх поверхонь картриджа та його деталей, знімних та незнімних, пилоподібні забруднення, обробляють поверхні знімних і незнімних лез, магнітного ролика, фотобарабану ізопропіловим спиртом, встановлюють всі демонтовані деталі у картридж, попередньо на робочу поверхню знімного леза фотобарабану та на поверхню фотобарабану уздовж осі смугою наносять засіб для присипання, встановлюють фотобарабан у картридж так, щоб незнімне лезо фотобарабану стикалося зі смугою засобу для присипання на фотобарабані, фотобарабан провертають на 1-6 обертів та закривають картридж. A (54) СПОСІБ ВІД НОВЛЕННЯ ПОРОШКОВИХ КАРТРИДЖІВ 37029 жавна податкова адміністрація України, Державна податкова інспекція у місті Сімферополі Автономної Республіки Крим, 1999 p.). Ознаками прототипу, що співпадають з суттєвими ознаками винаходу, є наявність у способі відновлення порошкових картриджів вивільнення порожнього картриджу, відкривання бункера для зберігання порошку, засипання порошку для друкування у бункер, закривання бункера, встановлювання картриджу на місце. Технічним результатом винаходу є підвищення якості ремонту, подовження терміну служби картриджів. Під час тривалої роботи принтера деталі картриджа засмічуються порошком, який поступово пригорає. При потраплянні його на фотобарабан, що обертається, руйнується фоторецепторний прошарок. Причинами, що перешкоджають досягненню технічного результату в прототипі при його використанні, є відсутність операцій, які забезпечували б очищення поверхні деталей від порошку, попередження зносу деталей та відновлення функцій картриджу. У основу винаходу поставлено задачу вдосконалення способу відновлення порошкових картриджів за рахунок проведення очищення і ремонту поверхонь та деталей картриджу. Поставлену задачу вирішують тим, що у способі відновлення порошкових картриджів, який містить вивільнення порожнього картриджу, відкривання бункера для зберігання порошку для друкування, засипання порошку у бункер, закривання бункера, встановлювання картриджу на місце, згідно з винаходом, демонтують картридж, розкриваючи його та знімаючи знімні деталі, щонайменше, вал попереднього заряду, фотобарабан, який зберігають у темному світлонепроникному папері, магнітний вал та знімні леза, видаляють з зовнішніх та внутрішні х поверхонь картриджу та його деталей, знімних та незнімних, пилоподібні забруднення, обробляють поверхні знімних і незнімних лез, магнітного ролика, фотобарабану ізопропіловим спиртом, встановлюють всі демонтовані деталі у картридж, попередньо на робочу поверхню знімного леза фотобарабану та на поверхню фотобарабану уздовж осі смугою наносять засіб для присипання, встановлюють фотобарабан у картридж так, щоб незнімне лезо фотобарабану стикалося з смугою засобу для присипання на фотобарабані, фотобарабан провертають на 1-6 обертів та закривають картридж. Згідно з винаходом, як засіб для присипання використовують молотий тальк. Згідно з винаходом, як засіб для присипання використовують порошок для друкування. Згідно з винаходом, смугу засобу для присипання на фотобарабані виконують шириною 1,5-2,0 см. Згідно з винаходу, пилоподібні забруднення видаляють пилососом. Згідно з винаходом, зачищають електричні контакти. Згідно з винаходом, поверхню валу попереднього заряду обробляють засобом для очищення і відновлення гумових поверхонь. Згідно з винаходом, попередньо обробляють поверхні знімних і незнімних лез, валу попереднього заряду, магнітного ролика миючим засобом. Згідно з винаходом, попередньо фоторецепторний прошарок фотобарабану полірують пастою для полі рування. Згідно з винаходу, полірують пастою, яка має у своєму складі щонайменше аліфатичний гідрокарбонат, ізопропіловий спирт, рідке скло, оксид цинку. Між сукупністю суттєви х ознак винаходу та технічним результатом існує такий причиннонаслідковий зв'язок. Виконання у способі відновлення картриджів послідовних операцій демонтажу-монтажу та розбирання-збирання картриджа, очищення пилоподібних забруднень картриджу і його деталей, знімних і незнімних, зокрема, пилососом, обробки їх ізопропіловим спиртом, миючими засобами, відновлення гумових поверхонь, зачистки електричних контактів, забезпечення цілості фоторецепторного прошарку барабана, очищення фотобарабану, полірування фотобарабану пастою, зокрема, яка містить аліфатичний гідрокарбонат, ізопропіловий спирт, рідке скло, оксид цинку, забезпечення мастила з засобу для присипання, зокрема, з молотого тальку або порошку для друкування між фотобарабаном і його лезами, та попереднє прокручування фотобарабану при збиранні картриджа для подальшого плавного обертання фотобарабану забезпечить отримання технічного результату, що передбачався. Смуга засобу для присипання шириною 1,5-2 см є достатньою для змащування контакту між лезом і поверхнею фотобарабану. Виконання способу за винаходом приведено на прикладі відновлення порошкового картриджа С3906А лазерного принтера Laser Jet 6L виробництва фірми HEWLETT PACKARD, США та проілюстровано графічним матеріалом, де на фігурі схематично зображений картридж, демонтований на дві складові половини, а саме - частину 1 і частину 2. Частина 1 містить бункер 3, призначений для зберігання порошку для друкування (так званого тонера), магнітний вал 4, незнімне лезо магнітного вала 5, знімне лезо магнітного вала 6. Частина 2 містіть фотобарабан 7, знімне лезо фотобарабану 8, вал попереднього заряду 9, електричний контакт 10, незнімне лезо 11, бункер для зберігання відпрацьованого порошку 12. Картридж, який потребує ремонту, виймають з принтера, користуючись інструкцією з його експлуатації. Пилососом, наприклад 3М Field Service Vacuum Cleaner - сервісним, з потужним двигуном та накопичувальним фільтром, видаляють з поверхні картриджу частки пилу, порошку, демонтують картридж, відділяючи частини 1 та 2. Усі роботи виконуються при працюючій витяжній вентиляції зза значної токсичності тонера. Пилососом також видаляють забруднення з внутрішніх поверхонь обох частин 1 і 2 картриджу. Демонтують частину 2, знімають фотобарабан 7, який одразу пилососять та загортають у темний світлонепроникний папір, знімають вал попереднього заряду 9. Знімаючи знімне лезо фотобарабану 8, відкривають доступ до бункеру для зберігання відпрацьованого порошку 12. Демонтують частину 1, знімаючи магнітний вал 4, знімне лезо магнітного вала 6, відкриваючи доступ до бункера 3, призначеного для зберігання порошку для друкування. Пилососом видаляють пилоподібні забруднення з усіх відкритих та доступних поверхонь картриджу. Вал попереднього заряду 9 при незначному забрудненні обробляють засобом для очищення і відновлення 2 37029 гумових поверхонь, наприклад, розчинником за ГОСТ 18188-72, або Platenclene виробництва фірми Automation Facilities, Англія, при значному забрудненні спочатку обробляють миючим засобом, наприклад, за ОСТ 6.15-700-88Е, чи розчином миючого засобу за ДСТУ 2972-94 або органічним миючим засобом ZOOM, виробництва фірми Amway Согp., США, що містить двабутоксіефонол. Ретельно очищають від тонера, що нагорів, електричні контакти 10. Знімні леза 6 та 8 і незнімні леза 5 та 11 обробляють ізопропіловим спиртом за ГОСТ 9805-84. а при значному забрудненні миючим засобом, а потім ізопропіловим спиртом. Фотобарабан 7 при незначному забрудненні також обробляють ізопропіловим спиртом, а при значному забрудненні на фотобарабан 7 наносять тонким шаром пасту для полірування, наприклад, пасту 'KATUN" Selenium Protorecept Polish, яка містить аліфатичний гідрокарбонат, ізопропіловий спирт, рідке скло, оксид цинку. Злегка втирають пасту у фо торецепторний прошарок фотобарабану 7 та залишають на 2-3 хвилини. З зусиллям втирають нанесену пасту у поверхню фотобарабану 7, доки поверхня не заблищить. Після цього фотобарабан 7 обробляють ізопропіловим спиртом для знімання залишків пасти та зберігають загорнутим у темний світлонепроникний папір. Магнітний вал 4 обробляють ізопропіловим спиртом, а при значному .забрудненні - органічним миючим засобом. У бункер 3 засипають тонер, встановлюють у частину 1 картриджа магнітний вал 4 та його знімне лезо 6. На поверхню фотобарабану 7 уздовж осі наносять смугу з молотого тальку (ГОСТ 199729-74) завширшки 1,5-2,0 см. Встановлюють фотобарабан 7 у картридж так, щоб незнімне лезо 11 стикалося з смугою з молотого тальку. Молотий тальк наносять також на робочу поверхню знімного леза 8 фотобарабану 7, і встановлюють лезо 8 і вал попереднього заряду 9 у картридж. Після цього провертають фотобарабан 7 на 1-6 обертів та з'єднують обидві частини 1 і 2. 3 37029 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
