Комірка додавача за змінним модулем

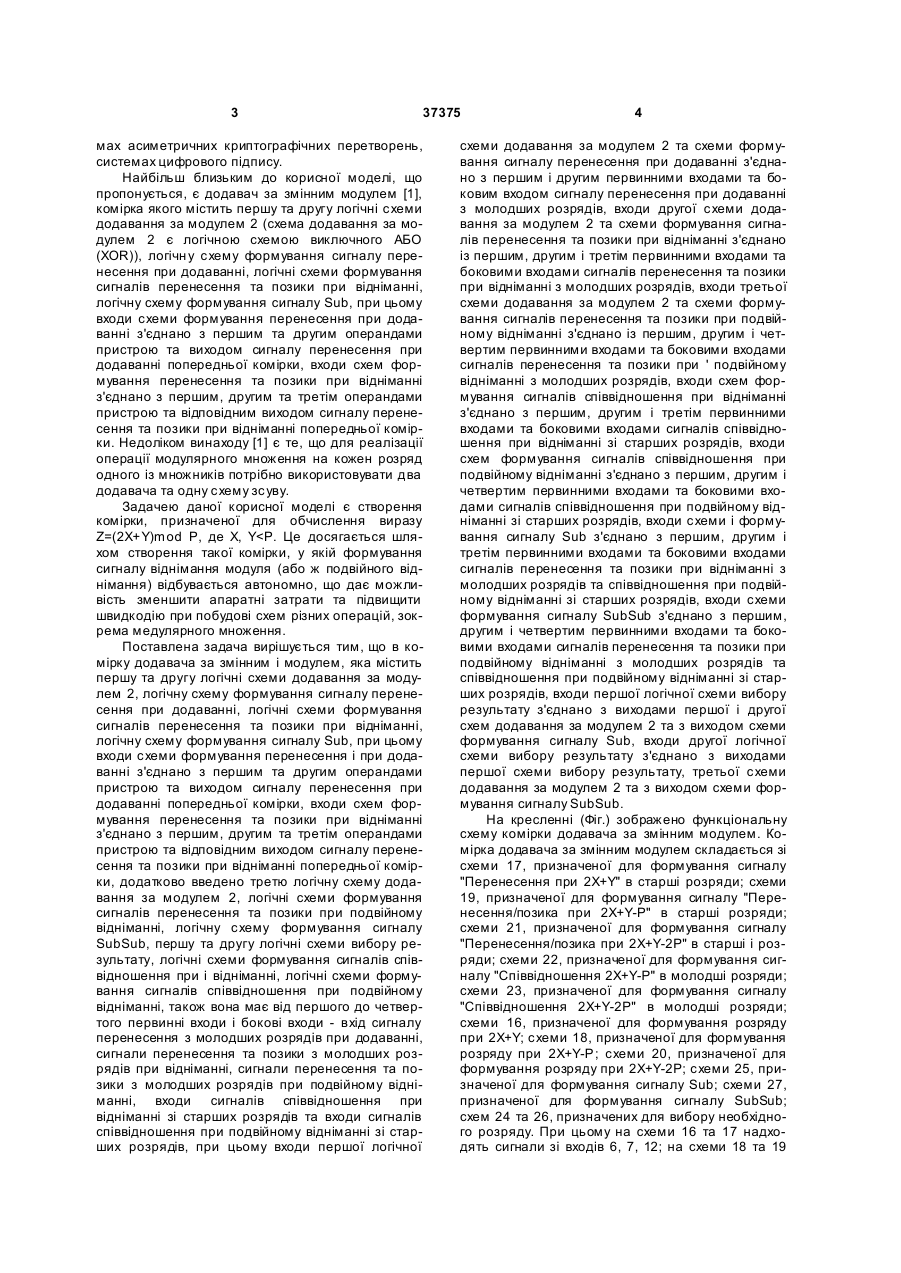

Комірка додавача за змінним модулем, що містить першу та другу логічні схеми додавання за модулем 2, логічну схему формування сигналу перенесення при додаванні, логічні схеми формування сигналів перенесення та позики при відніманні, логічну схему формування сигналу Sub, при цьому входи схеми формування перенесення при додаванні з'єднано з першим та другим операндами пристрою та виходом сигналу перенесення при додаванні попередньої комірки, входи схем формування перенесення та позики при відніманні з'єднано з першим, другим та третім операндами пристрою та відповідним виходом сигналу перенесення та позики при відніманні попередньої комірки, яка відрізняється тим, що до її складу додатково введено третю логічну схему додавання за модулем 2, логічні схеми формування сигналів перенесення та позики при подвійному відніманні, логічну схему формування сигналу SubSub, першу та другу логічні схеми вибору результату, логічні схеми формування сигналів співвідношення при відніманні, логічні схеми формування сигналів співвідношення при подвійному відніманні, також вона має від першого до четвертого первинні входи і бокові входи - вхід сигналу перенесення з молодших розрядів при додаванні, сигнали перенесення та позики з молодших розрядів при відніманні, сигнали перенесення та позики з молодших розрядів при подвійному відніманні, входи сигналів співвідношення при відніманні зі старших розрядів та входи сигналів співвідношення при подвійному відніманні зі старших розрядів, при цьому входи першої логічної схеми додавання за модулем 2 та схеми формування сигналу перенесення при додаванні з'єднано з першим і другим первинними входами та боковим входом сигналу перенесення при додаванні з молодших розрядів, входи другої схеми додавання за модулем 2 та схеми формування сигналів перенесення та позики при відніманні з'єднано із першим, другим і третім первинними входами та боковими входами сигналів перенесення та позики при відніманні з молодших розрядів, входи третьої схеми додавання за модулем 2 та схеми формування сигналів перенесення та позики при подвійному відніманні з'єднано із першим, другим і четвертим первинними входами та боковими входами сигналів перенесення та позики при подвійному відніманні з молодших розрядів, входи схем формування сигналів співвідношення при відніманні з'єднано з першим, другим і третім первинними входами та боковими входами сигналів співвідношення при відніманні зі старших розрядів, входи схем формування сигналів співвідношення при подвійному відніманні з'єднано з першим, другим і четвертим первинними входами та боковими входами сигналів співвідношення при подвійному відніманні зі старших розрядів, входи схеми формування сигналу Sub з'єднано з першим, другим і третім первинними входами та боковими входами сигналів перенесення та позики при відніманні з молодших розрядів та співвідношення при подвійному відніманні зі старших розрядів, входи схеми формування сигналу SubSub з'єднано з першим, другим і четвертим первинними входами та боковими входами сигналів перенесення та позики при подвійному відніманні з молодших розрядів та співвідношення при подвійному відніманні зі старших розрядів, входи першої логічної схеми вибору результату з'єднано з виходами першої і другої схем додавання за модулем 2 та з виходом схеми формування сигналу Sub, входи другої логічної схеми вибору результату з'єднано з виходами першої схеми вибору результату, третьої схеми додавання за модулем 2 та з виходом схеми формування сигналу SubSub.
