Вакуумний вимикач

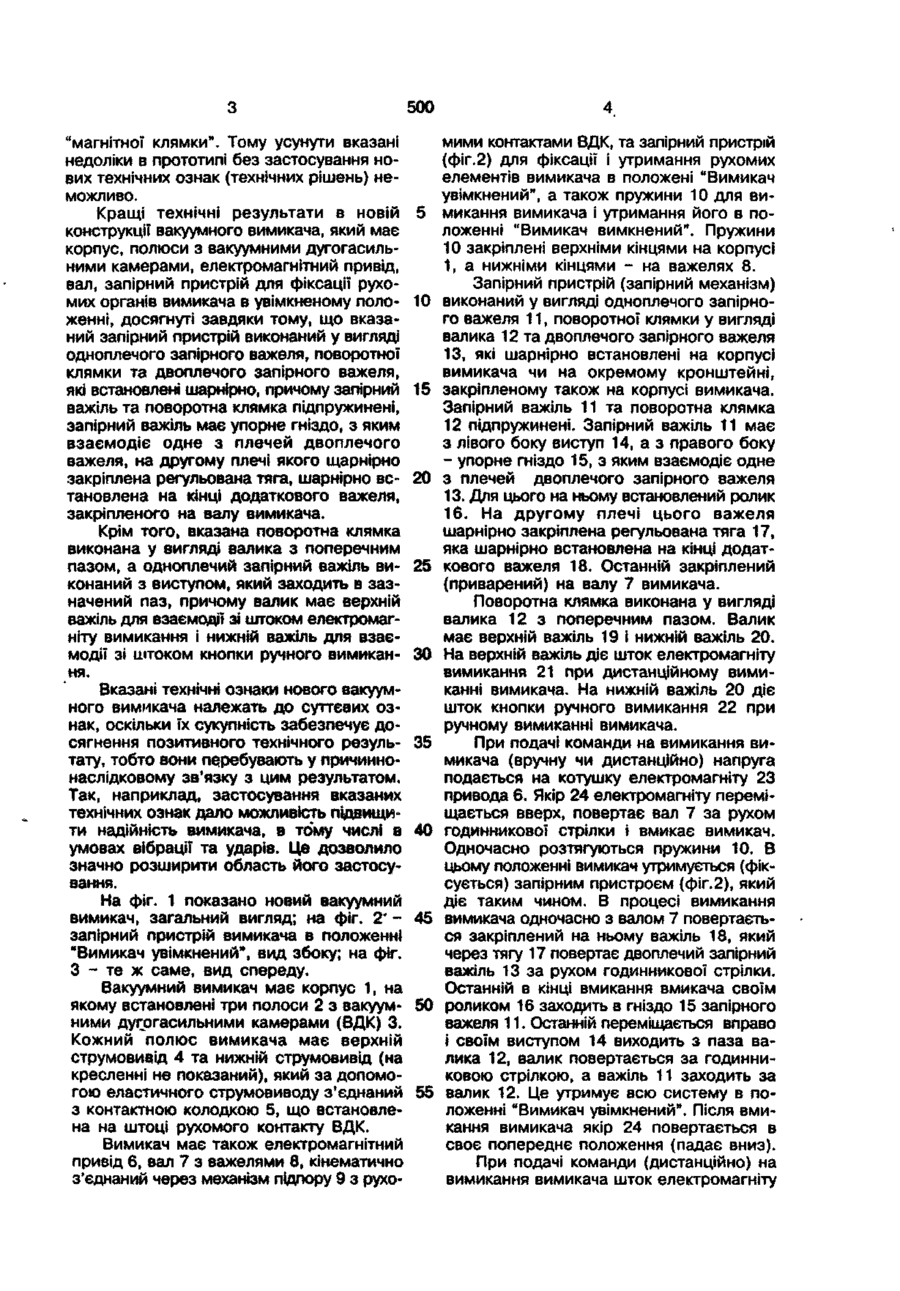

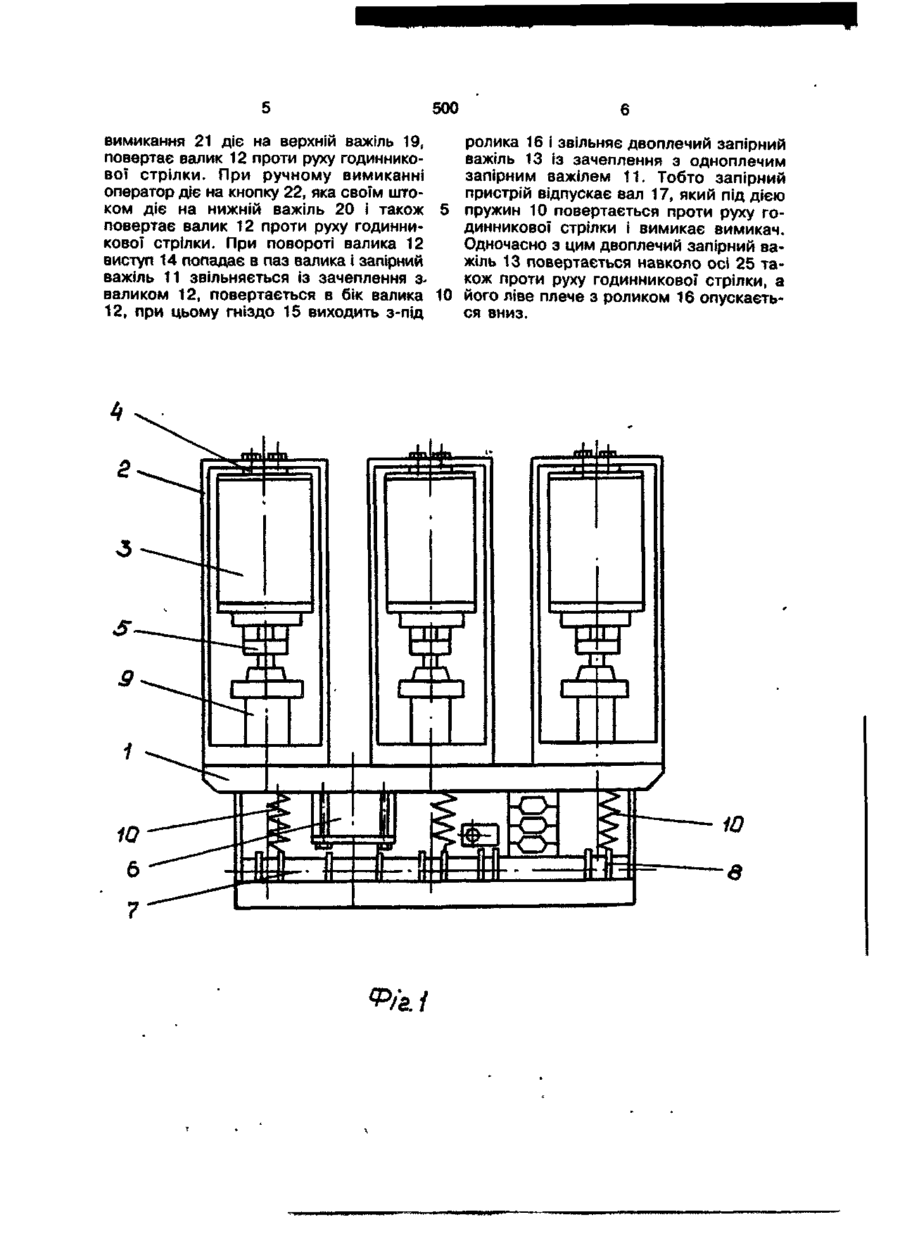

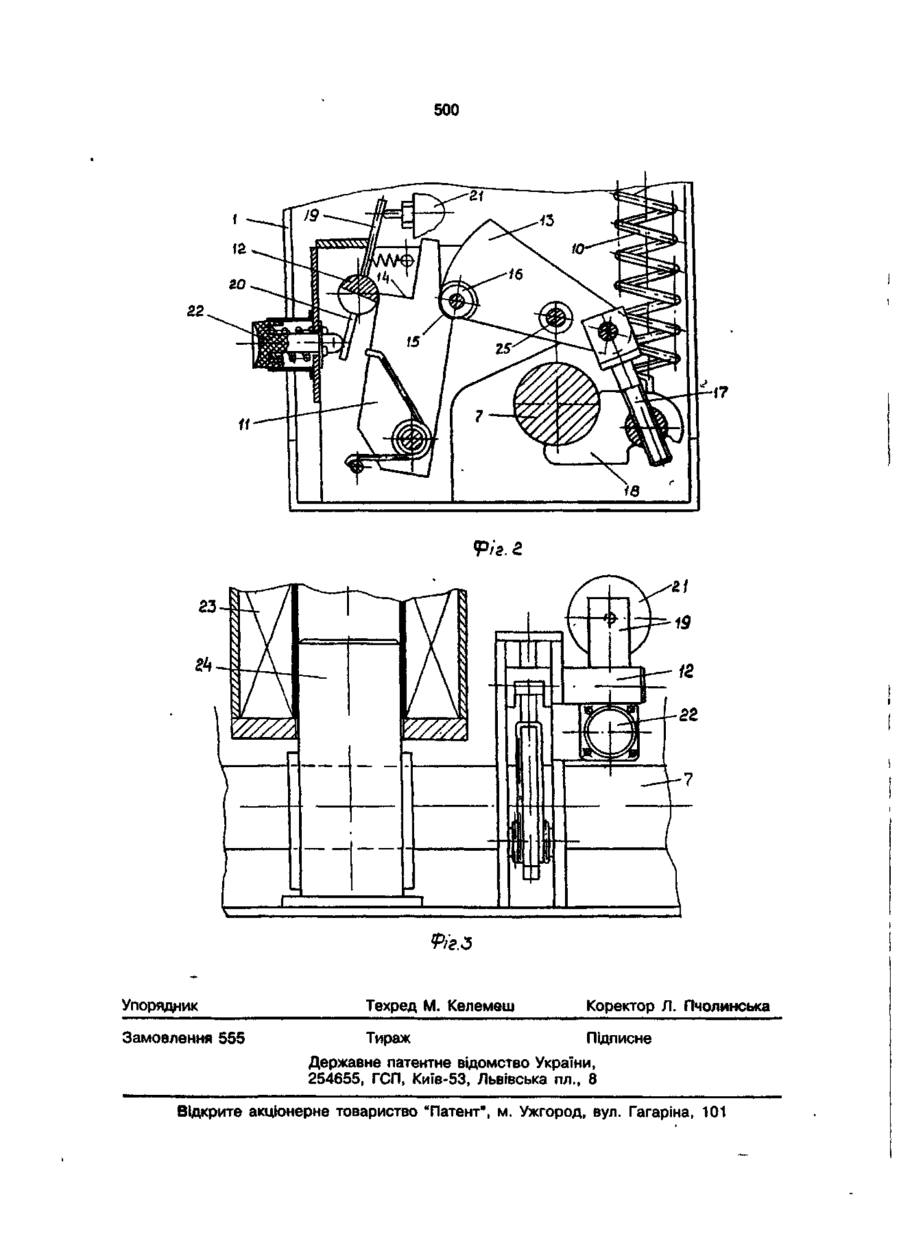

1. Вакуумний вимикач, що має корпус, полюси з вакуумними дугогасильними камерами, електромагнітний привід, вал, запірний пристрій для фіксації рухомих органів вимикача в увімкненому положенні, який в і д р і з н я є т ь с я тим, що вказаний запірний пристрій виконаний у вигляді одноплечого запірного важеля, поворотної клямки та двоплечого запірного важеля, які встановлені шарнірно, причому одноплечий запірний важіль має упорне гніздо, з яким взаємодіє одне з плечей двоплечого запірного важеля, на другому плечі якого шарнірно закріплена регульована тяга, що шарнірно встановлена на кінці додаткового важеля, закріпленого на валу вимикача. 2. Вимикач за п. 1, який в і д р і з н я є т ь с я тим, що вказана поворотна клямка виконана у вигляді валика з поперечним пазом, а одноплечий запірний важіль виконаний з виступом, який заходить в зазначений паз, причому валик має верхній важіль, що взаємодіє зі штоком електромагніта вимикання, і нижній важіль, що взаємодіє зі штоком кнопки ручного вимикання. Корисна модель належить до електротехніки, зокрема до конструкції замкнутих вимикачів, які призначені для роботи в електроустановках високої напруги. В основу запропонованої корисної моделі поставлено завдання створення нового вакуумного вимикача з невеликими габаритами та масою, але з кращими технічними результатами, а саме з підвищеною надійністю вимикача, в тому числі в умовах вібрації та ударів, що розширює область його застосування. За сукупністю ознак прототипом до запропонованої конструкції вакуумного ви микача може бути вимикач, який має корпус, полюси з вакуумними дугогасильними камерами, електромагнітний привід, вал, запірний пристрій для фіксації рухомих органів вимикача в положенні "Вимикач увімкнений". Недоліком даного прототипу є недостатня надійність запірного пристрою, особливо в умовах підвищеної вібрації та ударів, що знижує надійність вимикача і обмежує область його застосування. Вказані недоліки обумовлені конструкцією прототипу. Такі ж самі недоліки мають і інші конструкції вакуумних вимикачів, в яких для фіксації рухомих органів використано принцип (21) 99084729/К (22) 19.08.99 (24) 28.02.2000 (46) 28.02.2000. Бюл. №1 (56) Патент РФ Ns 2020631, кл. Н 01 Н 33/66, 1992. (72) Гордієнко Роман Іванович, Давидов Анатолій Георгійович (73) Товариство з обмеженою вщповідальністью "Спеціальне проектно-конструкторське ітехнологічне бюро високовольтної апаратури" 500 мими контактами ВДК, та запірний пристрій "магнітної клямки". Тому усунути вказані недоліки в прототипі без застосування но(фіг.2) для фіксації і утримання рухомих вих технічних ознак (технічних рішень) неелементів вимикача в положені "Вимикач можливо. увімкнений", а також пружини 10 для виКращі технічні результати в новій 5 микання вимикача і утримання його в поконструкції вакуумного вимикача, який має ложенні "Вимикач вимкнений". Пружини корпус, полюси з вакуумними дугогасиль10 закріплені верхніми кінцями на корпусі ними камерами, електромагнітний привід, 1, а нижніми кінцями - на важелях 8. вал, запірний пристрій для фіксації рухоЗапірний пристрій (запірний механізм) мих органів вимикача в увімкненому поло- 10 виконаний у вигляді одноплечого запірноженні, досягнуті завдяки тому, що вказаго важеля 11, поворотної клямки у вигляді ний запірний пристрій виконаний у вигляді валика 12 та двоплечого запірного важеля одноплечого запірного важеля, поворотної 13, які шарнірно встановлені на корпусі клямки та двоплечого запірного важеля, вимикача чи на окремому кронштейні, які встановлені шарнірно, причому запірний 15 закріпленому також на корпусі вимикача. важіль та поворотна клямка підпружинені, Запірний важіль 11 та поворотна клямка запірний важіль має упорне гніздо, з яким 12 підпружинені. Запірний важіль 11 має взаємодіє одне з плечей двоплечого з лівого боку виступ 14, а з правого боку важеля, на другому плечі якого щарнірно - упорне гніздо 15, з яким взаємодіє одне закріплена регульована тяга, шарнірно вс- 20 з плечей двоплечого запірного важеля тановлена на кінці додаткового важеля, 13. Для цього на ньому встановлений ролик закріпленого на валу вимикача. 16. На другому плечі цього важеля Крім того, вказана поворотна клямка шарнірно закріплена регульована тяга 17, виконана у вигляді валика з поперечним яка шарнірно встановлена на кінці додатпазом, а одноплечий запірний важіль ви- 25 кового важеля 18. Останній закріплений конаний з виступом, який заходить в заз(приварений) на валу 7 вимикача. начений паз, причому валик має верхній Поворотна клямка виконана у вигляді важіль для взаємодії зі штоком електромагвалика 12 з поперечним пазом. Валик ніту вимикання і нижній важіль для взаємає верхній важіль 19 і нижній важіль 20. модії зі штоком кнопки ручного вимикан- ЗО На верхній важіль діє шток електромагніту ня. вимикання 21 при дистанційному вимиВказані технічні ознаки нового вакуумканні вимикача. На нижній важіль 20 діє ного вимикача належать до суттєвих озшток кнопки ручного вимикання 22 при нак, оскільки їх сукупність забезпечує доручному вимиканні вимикача. сягнення позитивного технічного резуль- 35 При подачі команди на вимикання витату, тобто вони перебувають у причинномикача (вручну чи дистанційно) напруга наслідковому зв'язку з цим результатом. подається на котушку електромагніту 23 Так, наприклад, застосування вказаних привода 6. Якір 24 електромагніту перемітехнічних ознак дало можливість підвищищається вверх, повертає вал 7 за рухом ти надійність вимикача, в тому числі в 40 годинникової стрілки і вмикає вимикач. умовах вібрації та ударів. Це дозволило Одночасно розтягуються пружини 10. В значно розширити область його застосуцьому положенні вимикач утримується (фіквання. сується) запірним пристроєм (фіг.2), який На фіг. 1 показано новий вакуумний діє таким чином. В процесі вимикання вимикач, загальний вигляд; на фіг. 2* - 45 вимикача одночасно з валом 7 повертаєтьзапірний пристрій вимикача в положенні ся закріплений на ньому важіль 18, який "Вимикач увімкнений", вид збоку; на фіг. через тягу 17 повертає двоплечий запірний З - те ж саме, вид спереду. важіль 13 за рухом годинникової стрілки. Вакуумний вимикач має корпус 1, на Останній в кінці вмикання вмикача своїм якому встановлені три полоси 2 з вакуум- 50 роликом 16 заходить в гніздо 15 запірного ними дугогасильними камерами (ВДК) 3. важеля 11. Останній переміщається вправо Кожний полюс вимикача має верхній і своїм виступом 14 виходить з паза ваструмовивід 4 та нижній струмовивід (на лика 12, валик повертається за годинникресленні не показаний), який за допомоковою стрілкою, а важіль 11 заходить за гою еластичного струмовиводу з'єднаний 55 валик 12. Це утримує всю систему в поз контактною колодкою 5, що встановлеложенні "Вимикач увімкнений". Після вмина на штоці рухомого контакту ВДК. кання вимикача якір 24 повертається в Вимикач має також електромагнітний своє попереднє положення (падає вниз). привід 6, вал 7 з важелями 8, кінематично При подачі команди (дистанційно) на з'єднаний через механізм підпору 9 з руховимикання вимикача шток електромагніту 500 вимикання 21 діє на верхній важіль 19, ролика 16 і звільняє двоплечий запірний повертає валик 12 проти руху годинниковажіль 13 із зачеплення з одноплечим вої стрілки. При ручному вимиканні запірним важілем 11. Тобто запірний оператор діє на кнопку 22, яка своїм штопристрій відпускає вал 17, який під дією ком діє на нижній важіль 20 і також пружин 10 повертається проти руху гоповертає валик 12 проти руху годиннидинникової стрілки і вимикає вимикач. кової стрілки. При повороті валика 12 Одночасно з цим двоплечий запірний вавиступ 14 попадає в паз валика і запірний жіль 13 повертається навколо осі 25 таважіль 11 звільняється із зачеплення зкож проти руху годинникової стрілки, а валиком 12, повертається в бік валика 10 його ліве плече з роликом 16 опускаєть12, при цьому гніздо 15 виходить з-під ся вниз. 500 Ріг. Ріг.З Упорядник Техред М. Келемеш Коректор Л. Пчолинська Замовлення 555 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
