Шкребок боковий до механізму для очищення рам та броні коксової печі і спосіб його реставрації

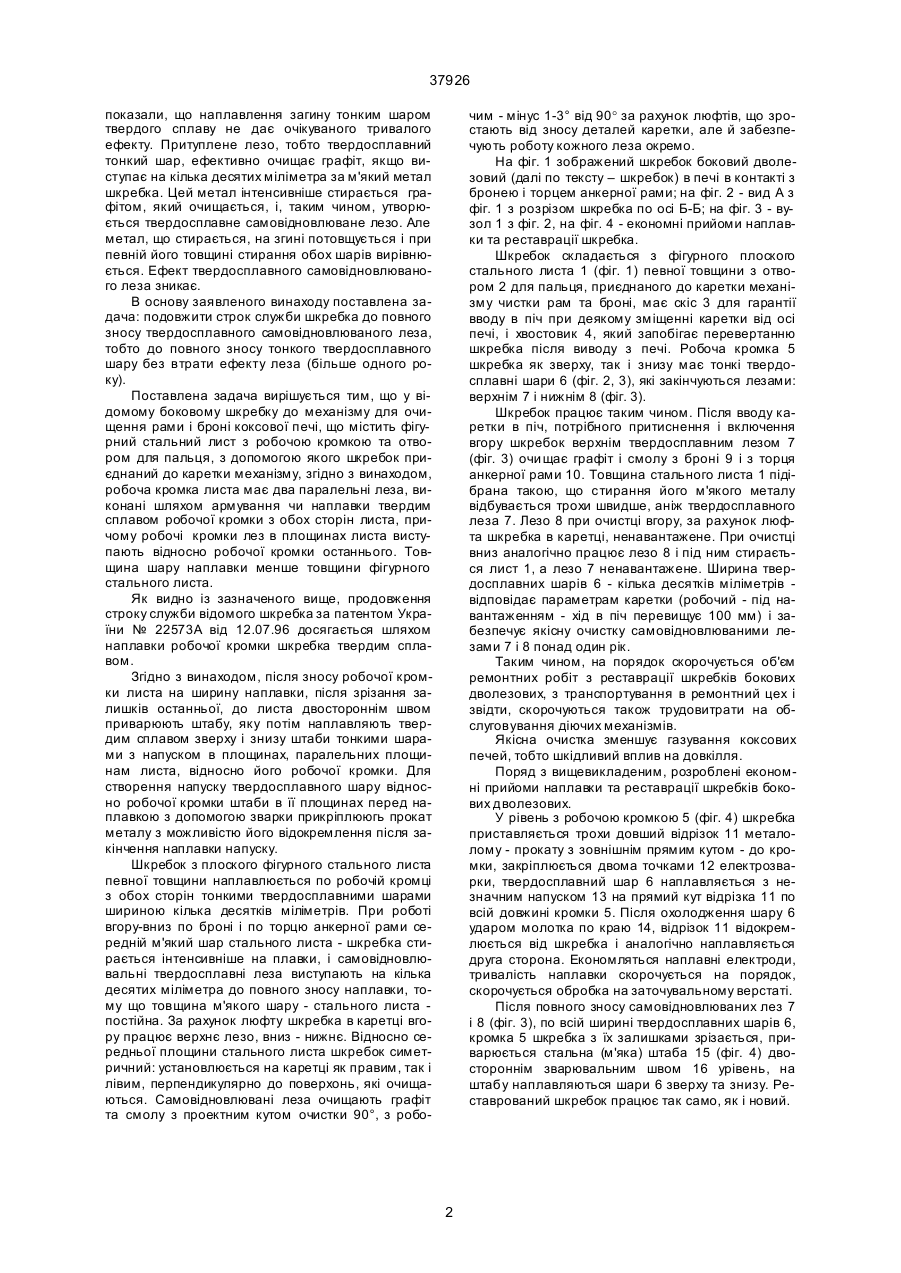

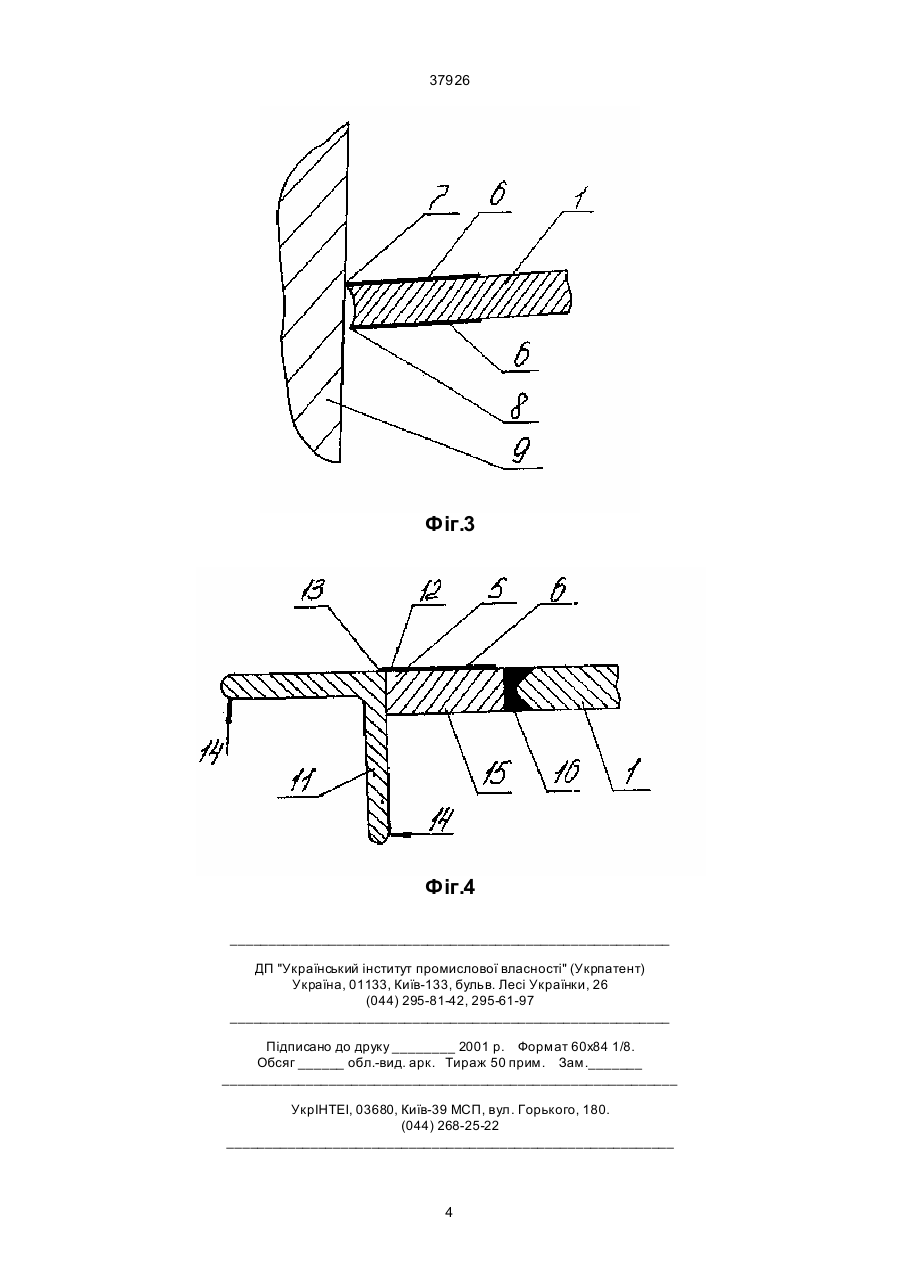

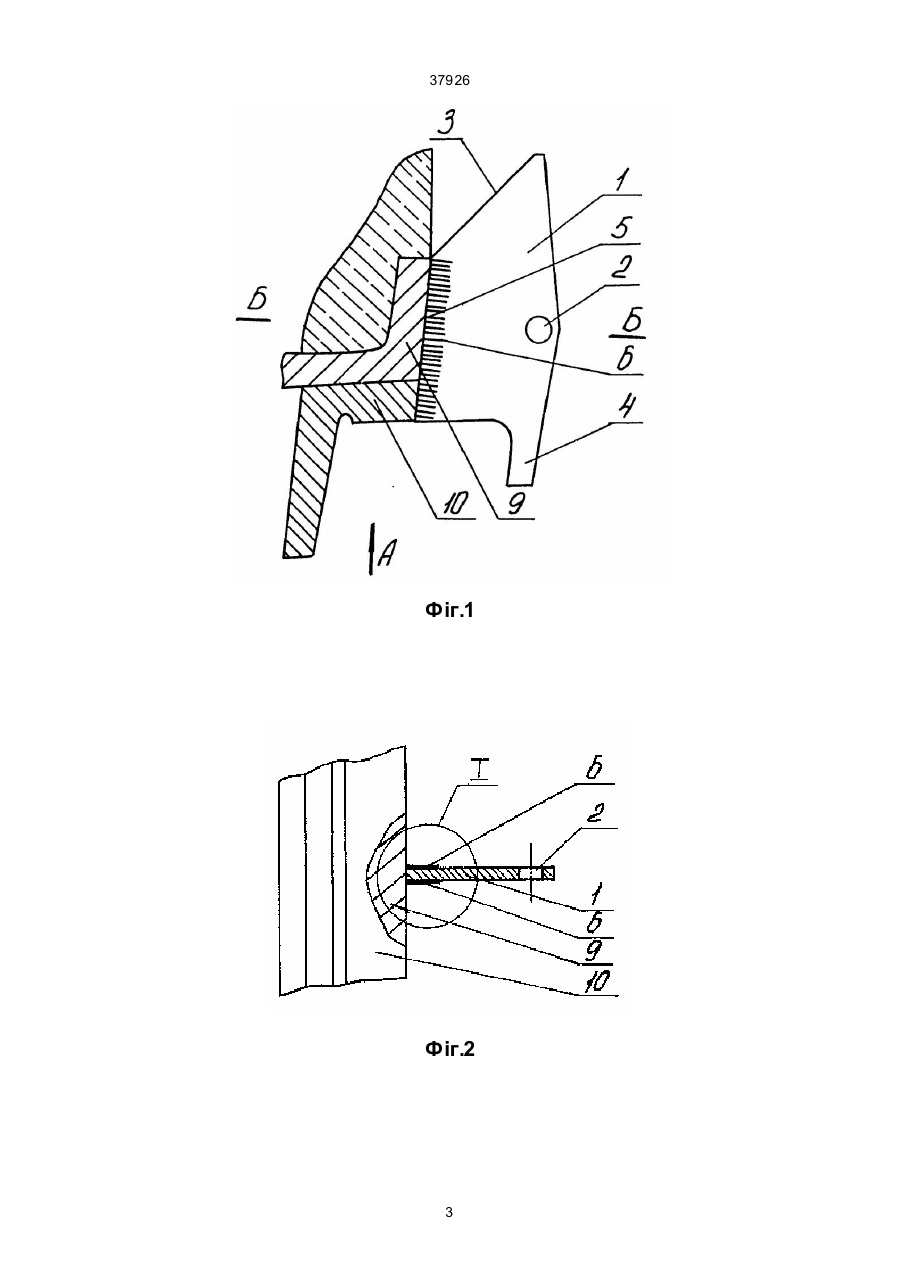

1. Шкребок боковий до механізму для очищення рам та броні коксової печі, що містить фігурний стальний лист з робочою кромкою та отвором для пальця, з допомогою якого шкребок приєднаний до каретки механізму, який відрізняється тим, що робоча кромка листа має два паралельні леза, виконані шляхом армування чи наплавки твердим сплавом робочої кромки листа з обох його сторін, причому робочі кромки лез в площинах листа виступають відносно робочої кромки листа. 37926 показали, що наплавлення загину тонким шаром твердого сплаву не дає очікуваного тривалого ефекту. Притуплене лезо, тобто твердосплавний тонкий шар, ефективно очищає графіт, якщо виступає на кілька десятих міліметра за м'який метал шкребка. Цей метал інтенсивніше стирається графітом, який очищається, і, таким чином, утворюється твердосплавне самовідновлюване лезо. Але метал, що стирається, на згині потовщується і при певній його товщині стирання обох шарів вирівнюється. Ефект твердосплавного самовідновлюваного леза зникає. В основу заявленого винаходу поставлена задача: подовжити строк служби шкребка до повного зносу твердосплавного самовідновлюваного леза, тобто до повного зносу тонкого твердосплавного шару без втрати ефекту леза (більше одного року). Поставлена задача вирішується тим, що у відомому боковому шкребку до механізму для очищення рами і броні коксової печі, що містить фігурний стальний лист з робочою кромкою та отвором для пальця, з допомогою якого шкребок приєднаний до каретки механізму, згідно з винаходом, робоча кромка листа має два паралельні леза, виконані шляхом армування чи наплавки твердим сплавом робочої кромки з обох сторін листа, причому робочі кромки лез в площинах листа виступають відносно робочої кромки останнього. Товщина шару наплавки менше товщини фігурного стального листа. Як видно із зазначеного вище, продовження строку служби відомого шкребка за патентом України № 22573А від 12.07.96 досягається шляхом наплавки робочої кромки шкребка твердим сплавом. Згідно з винаходом, після зносу робочої кромки листа на ширину наплавки, після зрізання залишків останньої, до листа двостороннім швом приварюють штабу, яку потім наплавляють твердим сплавом зверху і знизу штаби тонкими шарами з напуском в площинах, паралельних площинам листа, відносно його робочої кромки. Для створення напуску твердосплавного шару відносно робочої кромки штаби в її площинах перед наплавкою з допомогою зварки прикріплююгь прокат металу з можливістю його відокремлення після закінчення наплавки напуску. Шкребок з плоского фігурного стального листа певної товщини наплавлюється по робочій кромці з обох сторін тонкими твердосплавними шарами шириною кілька десятків міліметрів. При роботі вгору-вниз по броні і по торцю анкерної рами середній м'який шар стального листа - шкребка стирається інтенсивніше на плавки, і самовідновлювальні твердосплавні леза виступають на кілька десятих міліметра до повного зносу наплавки, тому що товщина м'якого шару - стального листа постійна. За рахунок люфту шкребка в каретці вгору працює верхнє лезо, вниз - нижнє. Відносно середньої площини стального листа шкребок симетричний: установлюється на каретці як правим, так і лівим, перпендикулярно до поверхонь, які очищаються. Самовідновлювані леза очищають графіт та смолу з проектним кутом очистки 90°, з робо чим - мінус 1-3° від 90° за рахунок люфтів, що зростають від зносу деталей каретки, але й забезпечують роботу кожного леза окремо. На фіг. 1 зображений шкребок боковий дволезовий (далі по тексту – шкребок) в печі в контакті з бронею і торцем анкерної рами; на фіг. 2 - вид А з фіг. 1 з розрізом шкребка по осі Б-Б; на фіг. 3 - вузол 1 з фіг. 2, на фіг. 4 - економні прийоми наплавки та реставрації шкребка. Шкребок складається з фігурного плоского стального листа 1 (фіг. 1) певної товщини з отвором 2 для пальця, приєднаного до каретки механізму чистки рам та броні, має скіс 3 для гарантії вводу в піч при деякому зміщенні каретки від осі печі, і хвостовик 4, який запобігає перевертанню шкребка після виводу з печі. Робоча кромка 5 шкребка як зверху, так і знизу має тонкі твердосплавні шари 6 (фіг. 2, 3), які закінчуються лезами: верхнім 7 і нижнім 8 (фіг. 3). Шкребок працює таким чином. Після вводу каретки в піч, потрібного притиснення і включення вгору шкребок верхнім твердосплавним лезом 7 (фіг. 3) очи щає графіт і смолу з броні 9 і з торця анкерної рами 10. Товщина стального листа 1 підібрана такою, що стирання його м'якого металу відбувається трохи швидше, аніж твердосплавного леза 7. Лезо 8 при очистці вгору, за рахунок люфта шкребка в каретці, ненавантажене. При очистці вниз аналогічно працює лезо 8 і під ним стирається лист 1, а лезо 7 ненавантажене. Ширина твердосплавних шарів 6 - кілька десятків міліметрів відповідає параметрам каретки (робочий - під навантаженням - хід в піч перевищує 100 мм) і забезпечує якісну очистку самовідновлюваними лезами 7 і 8 понад один рік. Таким чином, на порядок скорочується об'єм ремонтних робіт з реставрації шкребків бокових дволезових, з транспортування в ремонтний цех і звідти, скорочуються також трудовитрати на обслуговування діючих механізмів. Якісна очистка зменшує газування коксових печей, тобто шкідливий вплив на довкілля. Поряд з вищевикладеним, розроблені економні прийоми наплавки та реставрації шкребків бокових дволезових. У рівень з робочою кромкою 5 (фіг. 4) шкребка приставляється трохи довший відрізок 11 металолому - прокату з зовнішнім прямим кутом - до кромки, закріплюється двома точками 12 електрозварки, твердосплавний шар 6 наплавляється з незначним напуском 13 на прямий кут відрізка 11 по всій довжині кромки 5. Після охолодження шару 6 ударом молотка по краю 14, відрізок 11 відокремлюється від шкребка і аналогічно наплавляється друга сторона. Економляться наплавні електроди, тривалість наплавки скорочується на порядок, скорочується обробка на заточувальному верстаті. Після повного зносу самовідновлюваних лез 7 і 8 (фіг. 3), по всій ширині твердосплавних шарів 6, кромка 5 шкребка з їх залишками зрізається, приварюється стальна (м'яка) штаба 15 (фіг. 4) двостороннім зварювальним швом 16 урівень, на штабу наплавляються шари 6 зверху та знизу. Реставрований шкребок працює так само, як і новий. 2 37926 Фіг.1 Фіг.2 3 37926 Фіг.3 Фіг.4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
