Транспарант аварійної сигналізації

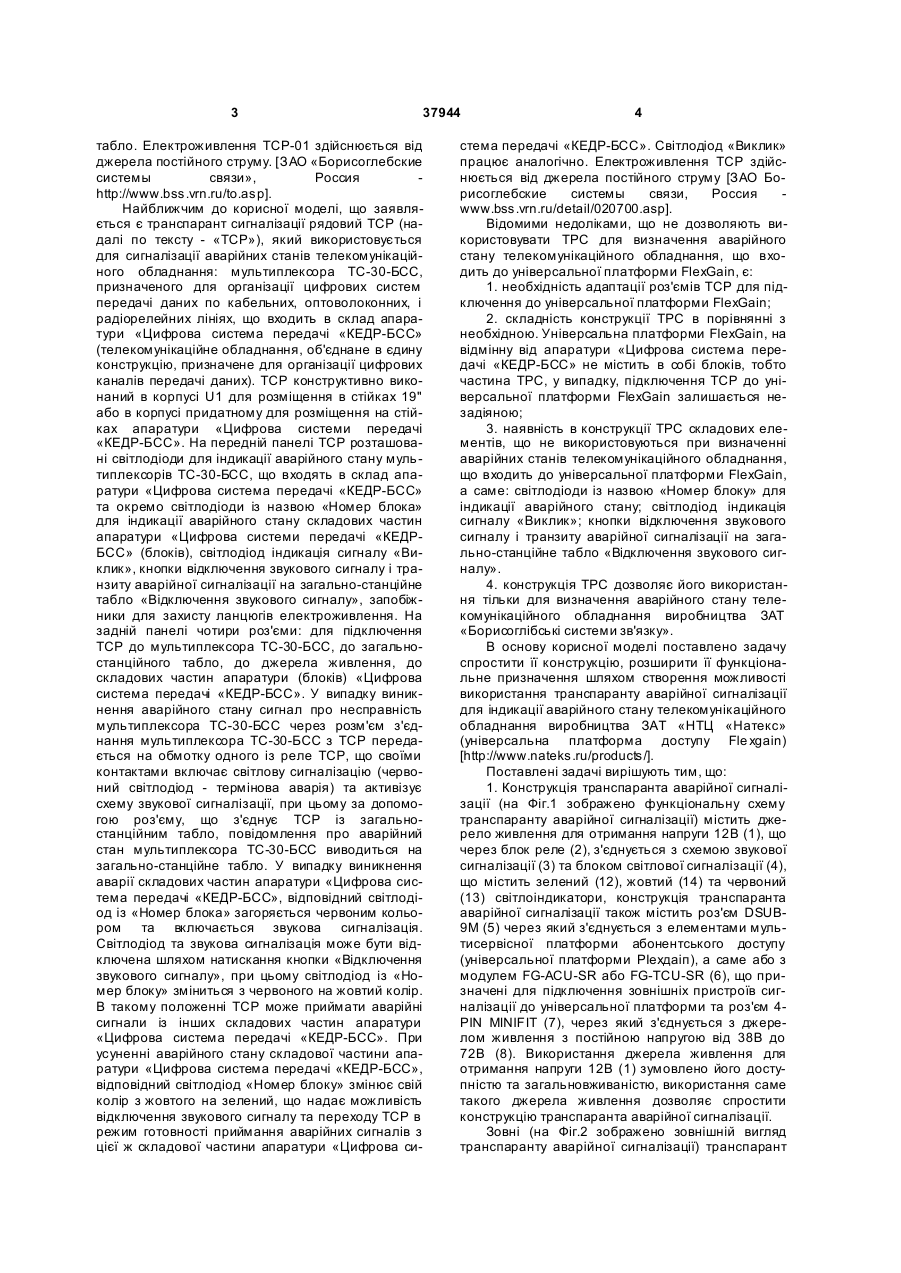

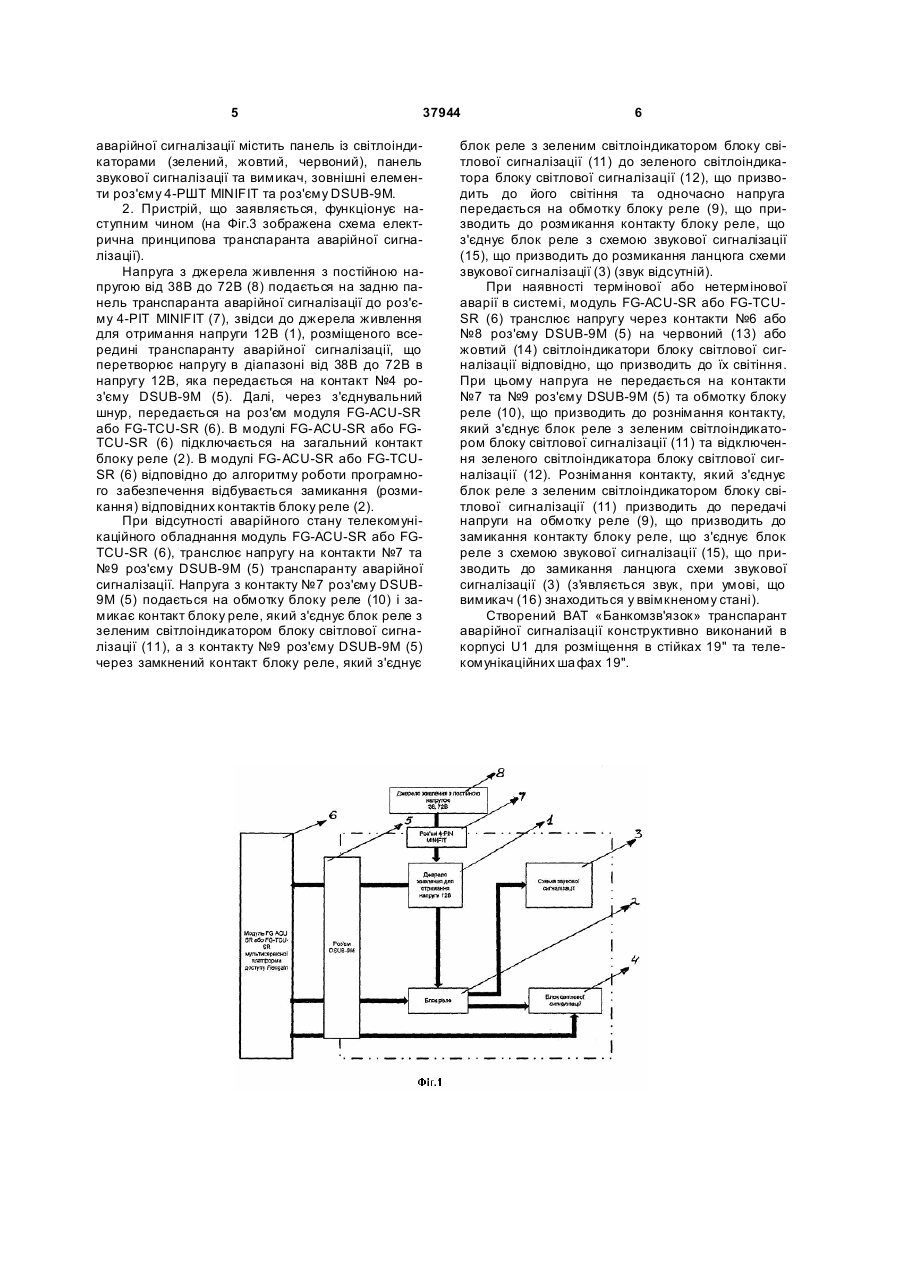

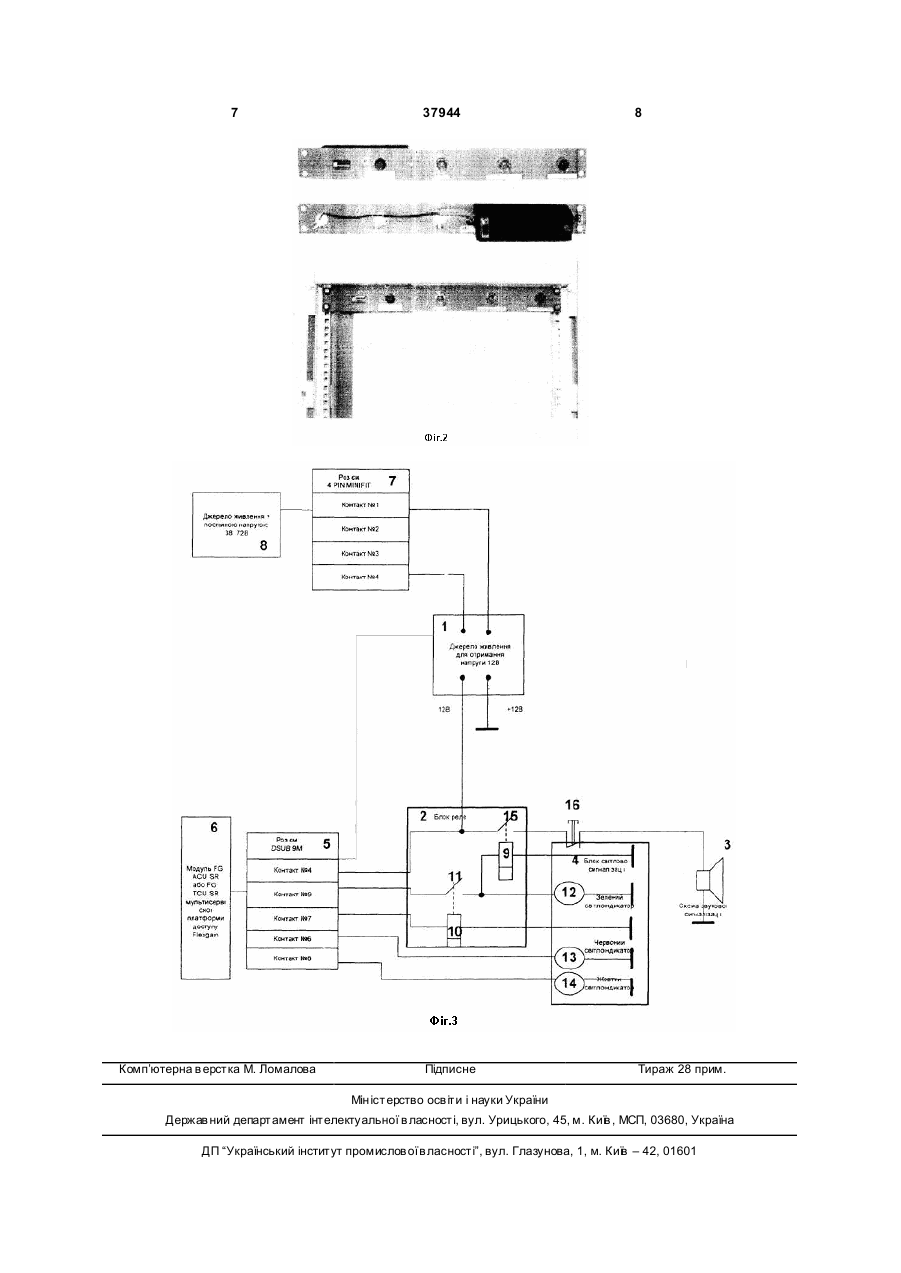

Транспарант аварійної сигналізації, що містить блок світлової сигналізації із панеллю з світлоіндикаторами (зелений, жовтий, червоний), схему звукової сигналізації, блок реле, два роз'єми, 3 37944 табло. Електроживлення ТСР-01 здійснюється від джерела постійного струму. [ЗАО «Борисоглебские системы связи», Россия http://www.bss.vrn.ru/to.asp]. Найближчим до корисної моделі, що заявляється є транспарант сигналізації рядовий TCP (надалі по тексту - «TCP»), який використовується для сигналізації аварійних станів телекомунікаційного обладнання: мультиплексора ТС-30-БСС, призначеного для організації цифрових систем передачі даних по кабельних, оптоволоконних, і радіорелейних лініях, що входить в склад апаратури «Цифрова система передачі «КЕДР-БСС» (телекомунікаційне обладнання, об'єднане в єдину конструкцію, призначене для організації цифрових каналів передачі даних). TCP конструктивно виконаний в корпусі U1 для розміщення в стійках 19" або в корпусі придатному для розміщення на стійках апаратури «Цифрова системи передачі «КЕДР-БСС». На передній панелі TCP розташовані світлодіоди для індикації аварійного стану мультиплексорів ТС-30-БСС, що входять в склад апаратури «Цифрова система передачі «КЕДР-БСС» та окремо світлодіоди із назвою «Номер блока» для індикації аварійного стану складових частин апаратури «Цифрова системи передачі «КЕДРБСС» (блоків), світлодіод індикація сигналу «Виклик», кнопки відключення звукового сигналу і транзиту аварійної сигналізації на загально-станційне табло «Відключення звукового сигналу», запобіжники для захисту ланцюгів електроживлення. На задній панелі чотири роз'єми: для підключення TCP до мультиплексора ТС-30-БСС, до загальностанційного табло, до джерела живлення, до складових частин апаратури (блоків) «Цифрова система передачі «КЕДР-БСС». У випадку виникнення аварійного стану сигнал про несправність мультиплексора ТС-30-БСС через розм'єм з'єднання мультиплексора ТС-30-БСС з TCP передається на обмотку одного із реле TCP, що своїми контактами включає світлову сигналізацію (червоний світлодіод - термінова аварія) та активізує схему звукової сигналізації, при цьому за допомогою роз'єму, що з'єднує TCP із загальностанційним табло, повідомлення про аварійний стан мультиплексора ТС-30-БСС виводиться на загально-станційне табло. У випадку виникнення аварії складових частин апаратури «Цифрова система передачі «КЕДР-БСС», відповідний світлодіод із «Номер блока» загоряється червоним кольором та включається звукова сигналізація. Світлодіод та звукова сигналізація може бути відключена шляхом натискання кнопки «Відключення звукового сигналу», при цьому світлодіод із «Номер блоку» зміниться з червоного на жовтий колір. В такому положенні TCP може приймати аварійні сигнали із інших складових частин апаратури «Цифрова система передачі «КЕДР-БСС». При усуненні аварійного стану складової частини апаратури «Цифрова система передачі «КЕДР-БСС», відповідний світлодіод «Номер блоку» змінює свій колір з жовтого на зелений, що надає можливість відключення звукового сигналу та переходу TCP в режим готовності приймання аварійних сигналів з цієї ж складової частини апаратури «Цифрова си 4 стема передачі «КЕДР-БСС». Світлодіод «Виклик» працює аналогічно. Електроживлення TCP здійснюється від джерела постійного струму [ЗАО Борисоглебские системы связи, Россия www.bss.vrn.ru/detail/020700.asp]. Відомими недоліками, що не дозволяють використовувати ТРС для визначення аварійного стану телекомунікаційного обладнання, що входить до універсальної платформи FlexGain, є: 1. необхідність адаптації роз'ємів TCP для підключення до універсальної платформи FlexGain; 2. складність конструкції ТРС в порівнянні з необхідною. Універсальна платформи FlexGain, на відмінну від апаратури «Цифрова система передачі «КЕДР-БСС» не містить в собі блоків, тобто частина ТРС, у випадку, підключення TCP до універсальної платформи FlexGain залишається незадіяною; 3. наявність в конструкції ТРС складових елементів, що не використовуються при визначенні аварійних станів телекомунікаційного обладнання, що входить до універсальної платформи FlexGain, а саме: світлодіоди із назвою «Номер блоку» для індикації аварійного стану; світлодіод індикація сигналу «Виклик»; кнопки відключення звукового сигналу і транзиту аварійної сигналізації на загально-станційне табло «Відключення звукового сигналу». 4. конструкція ТРС дозволяє його використання тільки для визначення аварійного стану телекомунікаційного обладнання виробництва ЗАТ «Борисоглібські системи зв'язку». В основу корисної моделі поставлено задачу спростити її конструкцію, розширити її функціональне призначення шляхом створення можливості використання транспаранту аварійної сигналізації для індикації аварійного стану телекомунікаційного обладнання виробництва ЗАТ «НТЦ «Натекс» (універсальна платформа доступу Fle xgain) [http://www.nateks.ru/products/]. Поставлені задачі вирішують тим, що: 1. Конструкція транспаранта аварійної сигналізації (на Фіг.1 зображено функціональну схему транспаранту аварійної сигналізації) містить джерело живлення для отримання напруги 12В (1), що через блок реле (2), з'єднується з схемою звукової сигналізації (3) та блоком світлової сигналізації (4), що містить зелений (12), жовтий (14) та червоний (13) світлоіндикатори, конструкція транспаранта аварійної сигналізації також містить роз'єм DSUВ9М (5) через який з'єднується з елементами мультисервісної платформи абонентського доступу (універсальної платформи РІехдаіп), а саме або з модулем FG-АСU-SR або FG-ТСU-SR (6), що призначені для підключення зовнішніх пристроїв сигналізації до універсальної платформи та роз'єм 4РIN МІNIFІТ (7), через який з'єднується з джерелом живлення з постійною напругою від 38В до 72В (8). Використання джерела живлення для отримання напруги 12В (1) зумовлено його доступністю та загальновживаністю, використання саме такого джерела живлення дозволяє спростити конструкцію транспаранта аварійної сигналізації. Зовні (на Фіг.2 зображено зовнішній вигляд транспаранту аварійної сигналізації) транспарант 5 37944 аварійної сигналізації містить панель із світлоіндикаторами (зелений, жовтий, червоний), панель звукової сигналізації та вимикач, зовнішні елементи роз'єму 4-РШТ МІNIFIТ та роз'єму DSUВ-9М. 2. Пристрій, що заявляється, функціонує наступним чином (на Фіг.3 зображена схема електрична принципова транспаранта аварійної сигналізації). Напруга з джерела живлення з постійною напругою від 38В до 72В (8) подається на задню панель транспаранта аварійної сигналізації до роз'єму 4-РІТ МІNIFIТ (7), звідси до джерела живлення для отримання напруги 12В (1), розміщеного всередині транспаранту аварійної сигналізації, що перетворює напругу в діапазоні від 38В до 72В в напругу 12В, яка передається на контакт №4 роз'єму DSUВ-9М (5). Далі, через з'єднувальний шнур, передається на роз'єм модуля FG-АСU-SR або FG-ТСU-SR (6). В модулі FG-АСU-SR або FGTСU-SR (6) підключається на загальний контакт блоку реле (2). В модулі FG-АСU-SR або FG-TСUSR (6) відповідно до алгоритму роботи програмного забезпечення відбувається замикання (розмикання) відповідних контактів блоку реле (2). При відсутності аварійного стану телекомунікаційного обладнання модуль FG-АСU-SR або FGTСU-SR (6), транслює напругу на контакти №7 та №9 роз'єму DSUВ-9М (5) транспаранту аварійної сигналізації. Напруга з контакту №7 роз'єму DSUВ9М (5) подається на обмотку блоку реле (10) і замикає контакт блоку реле, який з'єднує блок реле з зеленим світлоіндикатором блоку світлової сигналізації (11), а з контакту №9 роз'єму DSUВ-9М (5) через замкнений контакт блоку реле, який з'єднує 6 блок реле з зеленим світлоіндикатором блоку світлової сигналізації (11) до зеленого світлоіндикатора блоку світлової сигналізації (12), що призводить до його світіння та одночасно напруга передається на обмотку блоку реле (9), що призводить до розмикання контакту блоку реле, що з'єднує блок реле з схемою звукової сигналізації (15), що призводить до розмикання ланцюга схеми звукової сигналізації (3) (звук відсутній). При наявності термінової або нетермінової аварії в системі, модуль FG-АСU-SR або FG-TСUSR (6) транслює напругу через контакти №6 або №8 роз'єму DSUВ-9М (5) на червоний (13) або жовтий (14) світлоіндикатори блоку світлової сигналізації відповідно, що призводить до їх світіння. При цьому напруга не передається на контакти №7 та №9 роз'єму DSUВ-9М (5) та обмотку блоку реле (10), що призводить до рознімання контакту, який з'єднує блок реле з зеленим світлоіндикатором блоку світлової сигналізації (11) та відключення зеленого світлоіндикатора блоку світлової сигналізації (12). Рознімання контакту, який з'єднує блок реле з зеленим світлоіндикатором блоку світлової сигналізації (11) призводить до передачі напруги на обмотку реле (9), що призводить до замикання контакту блоку реле, що з'єднує блок реле з схемою звукової сигналізації (15), що призводить до замикання ланцюга схеми звукової сигналізації (3) (з'я вляється звук, при умові, що вимикач (16) знаходиться у ввімкненому стані). Створений ВАТ «Банкомзв'язок» транспарант аварійної сигналізації конструктивно виконаний в корпусі U1 для розміщення в стійках 19" та телекомунікаційних ша фах 19". 7 Комп’ютерна в ерстка М. Ломалова 37944 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
