Повітроочисник для двигуна внутрішнього згорання

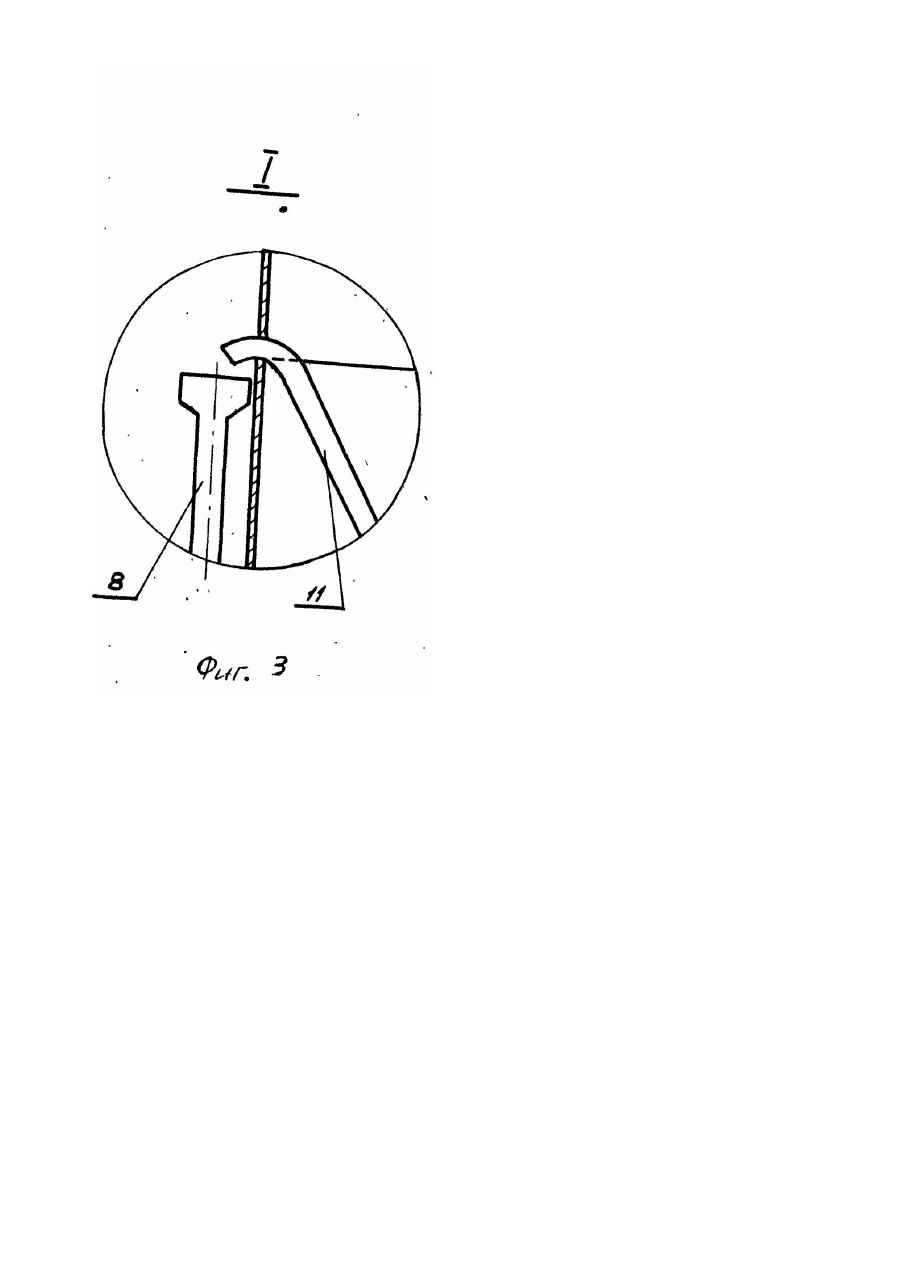

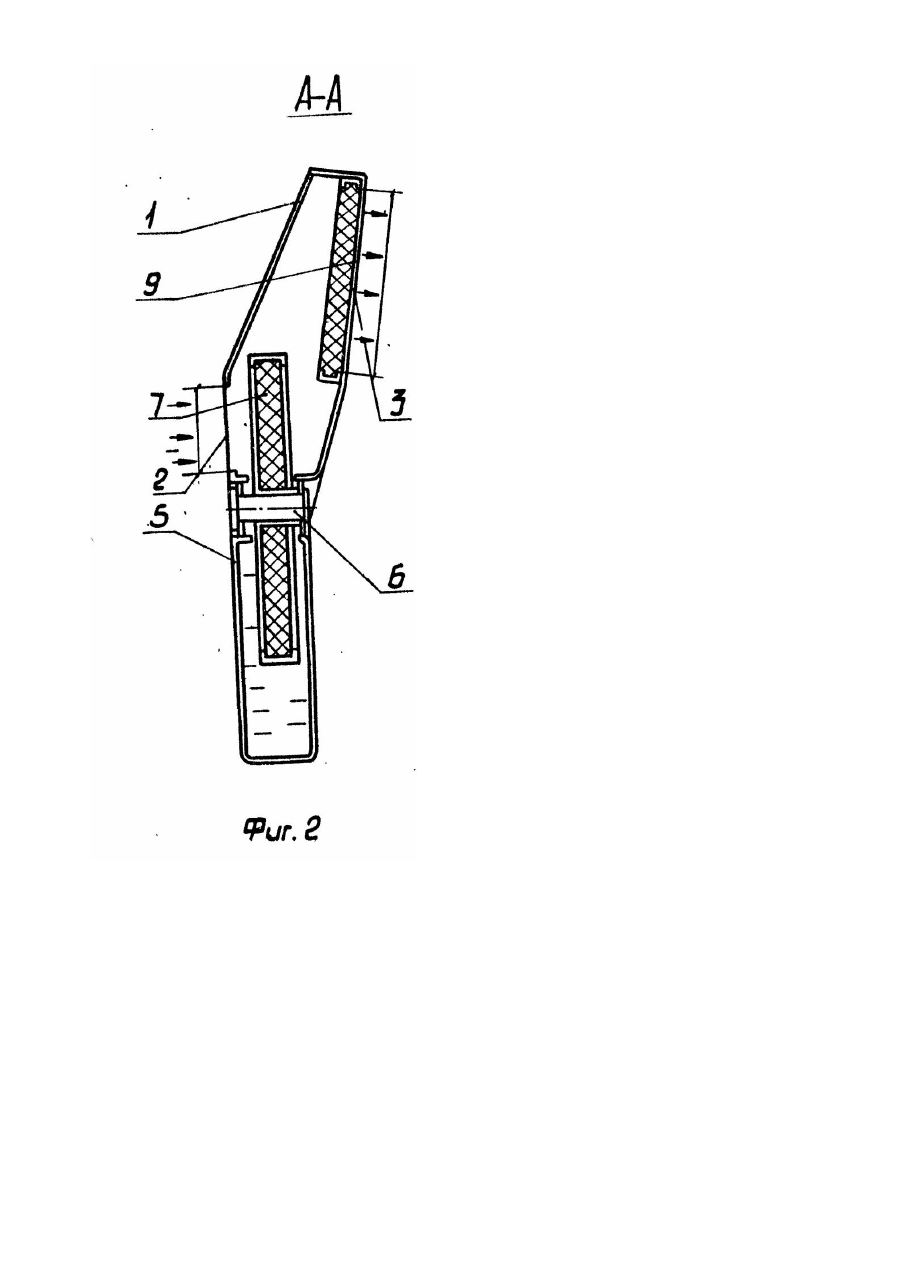

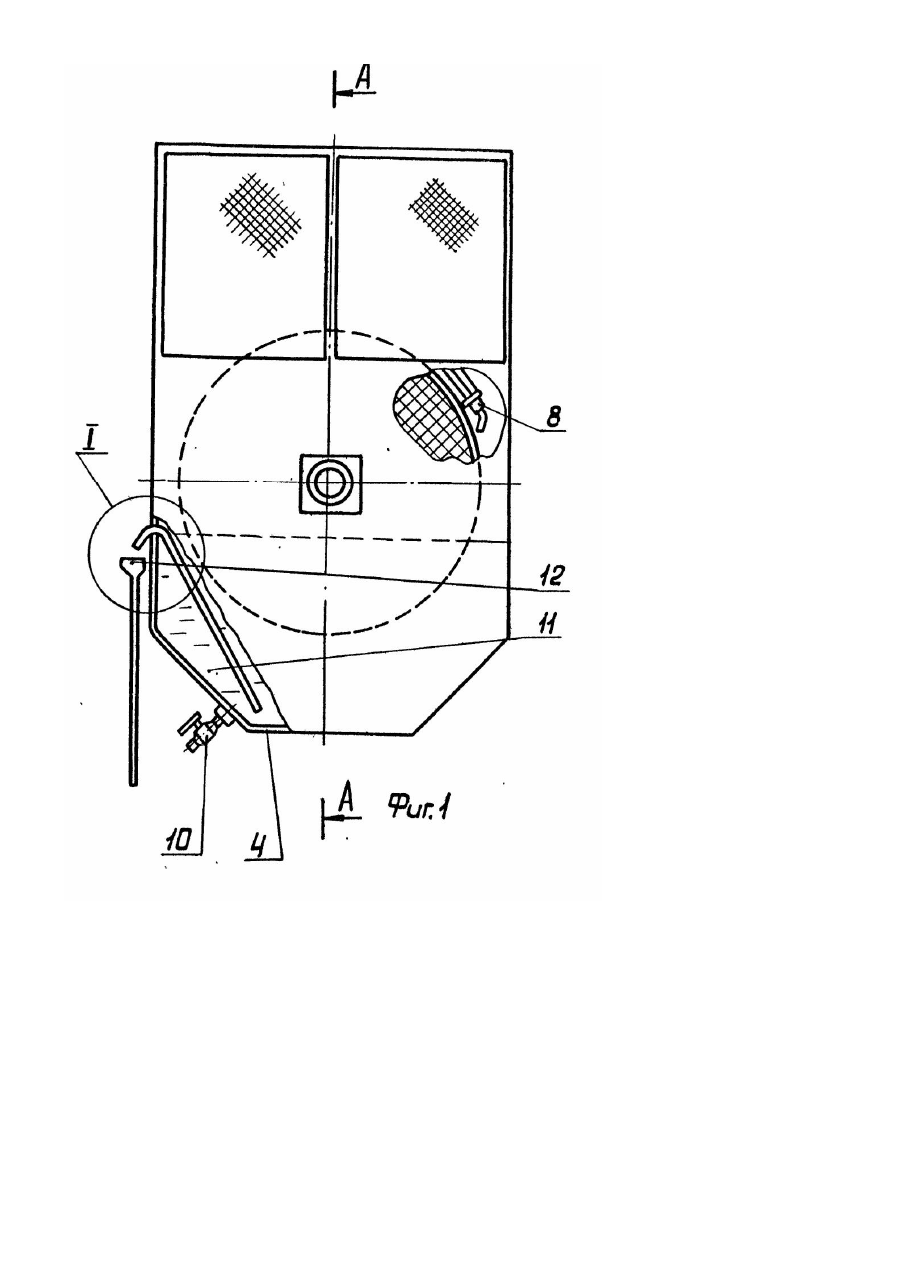

Изобретение относится к области двигателей внутреннего сгорания (ДВС) и касается воздухоочистителей, а более конкретно -для удаления отстоя из масляной ванны воздухоочистителя. Наиболее близким по технической сущности и достигаемому результату к предлагаемому решению является воздухоочиститель для двигателя внутреннего сгорания, содержащий корпус с впускным и выпускным отверстиями, днище с масляной ванной, подвижную фильтрующую кассету, установленную в нижней части корпуса с возможностью вращения таким образом, что ее нижняя часть расположена в масляной ванне, неподвижную кассету, установленную в верхней части корпуса перед выпускным отверстием, и устройство для слива отстоя из масляной ванны [1]. Недостатком известного устройства является нарушение процесса самоочищения вращающейся, кассеты из-за появления капелек масла в потоке воздуха, поступающего в ДВС, вызванное оседанием капельной влаги на кассетах, отекание ее и последующий рост уровня масла в масляной ванне при эксплуатации транспортного средства в дождливое время. Явление захвата и переноса с вращающейся кассеты капелек масла вызывает замасливание неподвижной кассеты и последующий унос масла в цилиндры ДВС. Это способствует появлению нагара в выпускном и впускном каналах ДВС. В основу изобретения поставлена задача создания такого воздухоочистителя, в котором повышение эффективности очистки обеспечивается за счет автоматического 1 слива отстоя при эксплуатации транспортного средства в дождливое время. Поставленная задача решается тем, что в воздухоочистителе для двигателя внутреннего сгорания, содержащем корпус с впускным и выпускным отверстиями, днище с масляной ванной, подвижную фильтрующую кассету, установленную в нижней части корпуса с возможностью вращения так, что ее нижняя часть расположена в масляной ванне, неподвижную кассету, установленную в верхней части корпуса перед выпускным отверстием, и устройство для слива отстоя из масляной ванны, согласно изобретению, устройство для слива отстоя выполнено в виде сифона, нижний конец которого расположен в масляной ванне между днищем и подвижной кассетой, а верхний - между верхним краем масляной ванны и осью вращения подвижной кассеты. Выполнение в заявляемом решении устройства для слива отстоя в виде сифона, нижний конец которого расположен в масляной ванне между днищем и подвижной кассетой, а верхний- между верхним краем масляной ванны и осью вращения подвижной кассеты, обеспечивает автоматический слив отстоя при эксплуатации транспортного средства в дождливое время, т.е. повышается эффективность очистки, а это в свою очередь повышает эксплуатационные качества ДВС. Сущность изобретения поясняется чертежами. На фиг. 1 изображен воздухоочиститель - вид сбоку; на фиг. 2 - сечение А-А на фиг. 1; на фи г. 3 - выноска (верхний конец сифона и приемная воронка) на фиг. 1. Воздухоочиститель содержит корпус 1 с впускным 2 и выпускным 3 отверстиями. В нижней части корпуса 1 расположены днище 4 и масляная ванна 5, которая заполняется отработанным маслом. Здесь же с возможностью вращения на оси 6 установлена подвижная фильтрующая кассета 7, выполненная составной в виде колеса, по периметру которого имеются зубчатые выступы для осуществления дискретного перемещения от пневмоцилиндра 8. Нижняя часть фильтрующей кассеты 7 расположена в масляной ванне 5. В верхней части корпуса 1 перед выпускным отверстием 3 установлена неподвижная кассета 9, а в нижней части - сливной кран 10 и устройство для слива отстоя из масляной ванны 5, выполненное в виде сифона 11. нижний конец которого расположен о масляной ванне 5 между днищем 4 и подвижной кассетой 7, а верхний - между верхним краем масляной ванны 5 и осью вращения 6 подвижной кассеты 7, при этом верхний конец сифона 11 расположен на минимально допустимом уровне смазки. На корпусе 1 установлена воронка 12. Устройство работает следующим образом. В период эксплуатации в дождливый или снежный период на подвижной кассете 7 и неподвижной кассете 9 осаждается влага, которая затем стекает в масляную ванну 5, Происходит повышение уровня в масляной ванне 5. При этом из-за разности удельных весов вода стекает в нижнюю часть масляной ванны 5 и начинает поступать в нижний конец сифона 11. По мере первоначального вытекания смазки из сифона 11 он заполняется водой при одновременном росте уровня в масляной ванне. Этот рост буде т продолжаться до тех пор, пока вес столба масла в масляной ванне 5 не уравновесится весом столба воды в сифоне 11. При этом уровень смазки в корпусе 1 изменится (возрастет) пропорционально отношению удельного веса воды и загрязненного масла (т.е. 1,0 к 0,925). Этот уровень является максимально допустимым по условиям работы воздухоочистителя. Дальнейший рост уровня смазки в масляной ванне 5 за счет оседаемой влаги вызовет увеличение веса столба масла при постоянном весе столба жидкости в сифоне 11. Жидкость начнет поступать в воронку 12. Это поступление жидкости будет продолжаться до тех пор, пока вес столба жидкости и нес столба масла не уравняются. При этом в корпусе 1 воздухоочистителя будет максимальный уровень. Благодаря такой конструкции воздухоочистителя повышаются эффективность очистки и эксплуатационные качества ДВС.
