Пристрій для заміру конструктивних параметрів гвинтових гофрованих профілів

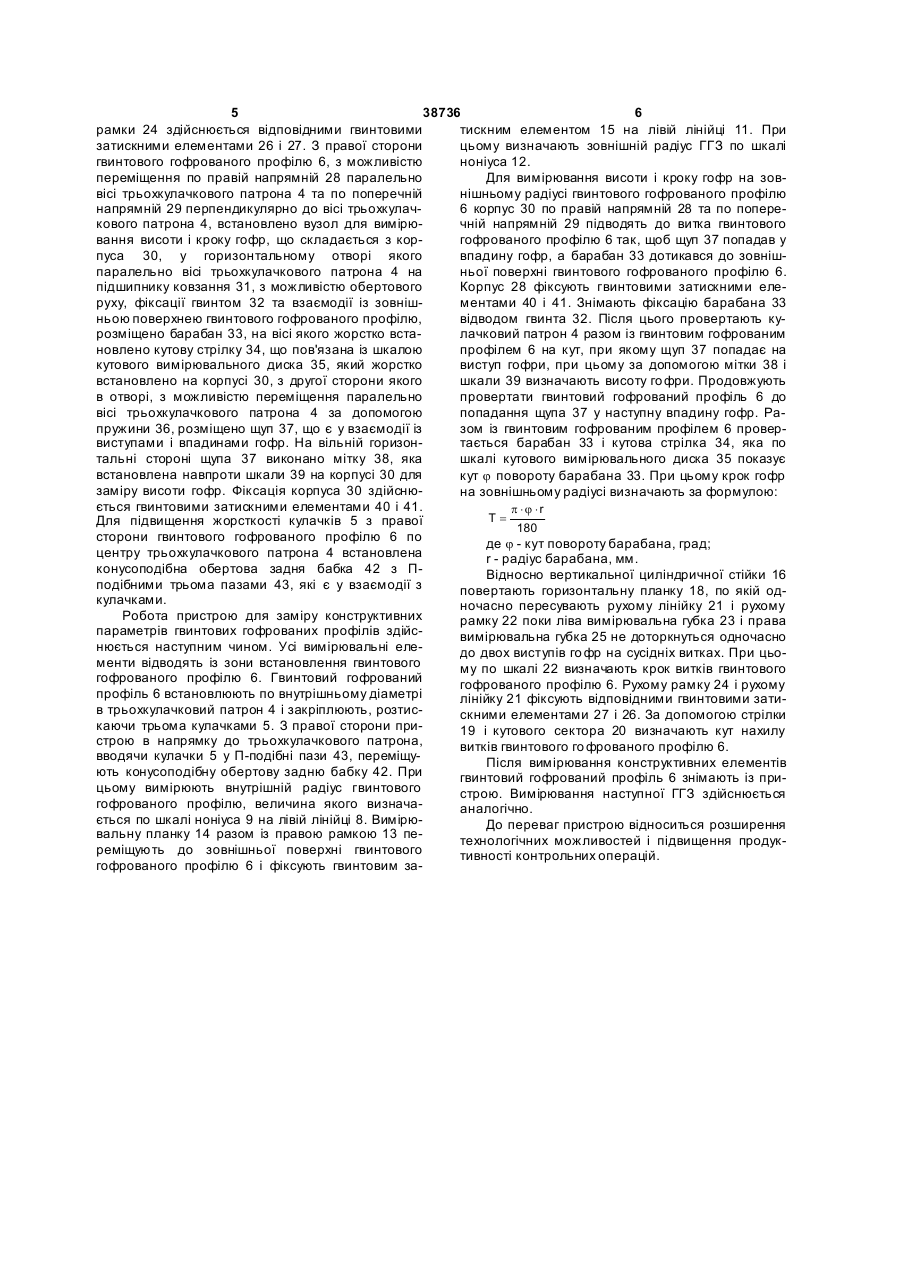

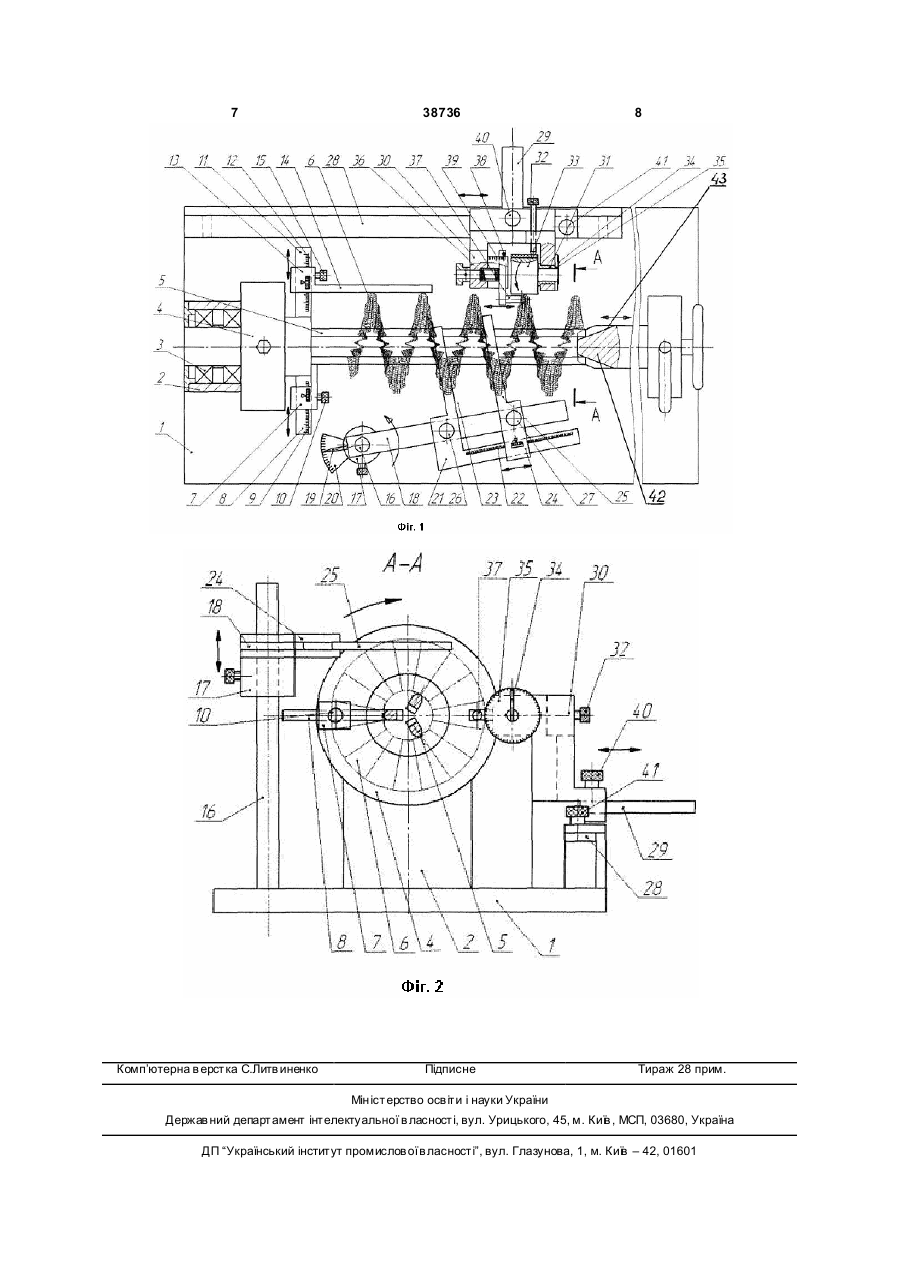

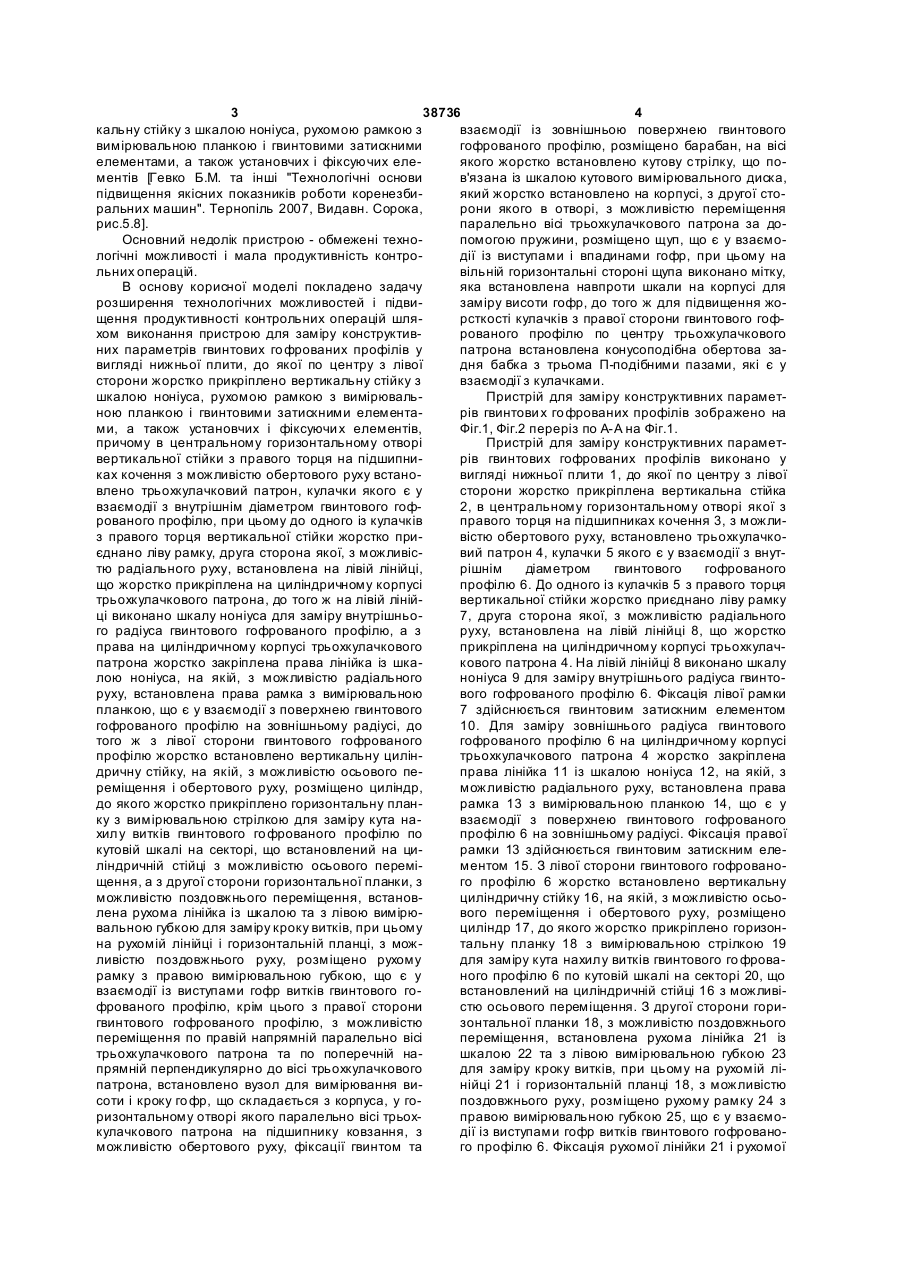

Пристрій для заміру конструктивних параметрів гвинтових гофрованих профілів, який виконано у вигляді нижньої плити, до якої по центру з лівої сторони жорстко прикріплено вертикальну стійку з шкалою ноніуса, рухомою рамкою з вимірювальною планкою і гвинтовими затискними елементами, а також установлюючі і фіксуючі елементи, який відрізняється тим, що в центральному горизонтальному отворі вертикальної стійки з правого торця на підшипниках кочення, з можливістю обертового руху, встановлено трикулачковий патрон, кулачки якого є у взаємодії з внутрішнім діаметром гвинтового гофрованого профілю, при цьому до одного із кулачків з правого торця вертикальної стійки жорстко приєднано ліву рамку, друга сторона якої, з можливістю радіального руху, встановлена на лівій лінійці, що жорстко прикріплена на циліндричному корпусі трикулачкового патрона, до того ж на лівій лінійці виконано шкалу ноніуса для заміру внутрішнього радіуса гвинтового гофрованого профілю, а з права на циліндричному корпусі трикулачкового патрона жорстко закріплена права лінійка із шкалою ноніуса, на якій, з можливістю радіального руху, встановлена права рамка з вимірювальною планкою, що є у взаємодії з поверхнею гвинтового гофрованого профілю на зовнішньому радіусі, до того ж з лівої сторони гвинтового гофрованого профілю жорстко встановлено вертикальну циліндричну стійку, на якій, з можливістю осьового переміщення і обертового руху, розміще U 2 (19) 1 3 38736 4 кальну стійку з шкалою ноніуса, рухомою рамкою з взаємодії із зовнішньою поверхнею гвинтового вимірювальною планкою і гвинтовими затискними гофрованого профілю, розміщено барабан, на вісі елементами, а також установчих і фіксуючих елеякого жорстко встановлено кутову стрілку, що поментів [Гевко Б.М. та інші "Технологічні основи в'язана із шкалою кутового вимірювального диска, підвищення якісних показників роботи коренезбиякий жорстко встановлено на корпусі, з другої сторальних машин". Тернопіль 2007, Видавн. Сорока, рони якого в отворі, з можливістю переміщення рис.5.8]. паралельно вісі трьохкулачкового патрона за доОсновний недолік пристрою - обмежені технопомогою пружини, розміщено щуп, що є у взаємологічні можливості і мала продуктивність контродії із виступами і впадинами гофр, при цьому на льних операцій. вільній горизонтальні стороні щупа виконано мітку, В основу корисної моделі покладено задачу яка встановлена навпроти шкали на корпусі для розширення технологічних можливостей і підвизаміру висоти гофр, до того ж для підвищення жощення продуктивності контрольних операцій шлярсткості кулачків з правої сторони гвинтового гофхом виконання пристрою для заміру конструктиврованого профілю по центру трьохкулачкового них параметрів гвинтових го фрованих профілів у патрона встановлена конусоподібна обертова завигляді нижньої плити, до якої по центру з лівої дня бабка з трьома П-подібними пазами, які є у сторони жорстко прикріплено вертикальну стійку з взаємодії з кулачками. шкалою ноніуса, рухомою рамкою з вимірювальПристрій для заміру конструктивних параметною планкою і гвинтовими затискними елементарів гвинтови х го фрованих профілів зображено на ми, а також установчих і фіксуючи х елементів, Фіг.1, Фіг.2 переріз по А-А на Фіг.1. причому в центральному горизонтальному отворі Пристрій для заміру конструктивних параметвертикальної стійки з правого торця на підшипнирів гвинтових гофрованих профілів виконано у ках кочення з можливістю обертового руху встановигляді нижньої плити 1, до якої по центру з лівої влено трьохкулачковий патрон, кулачки якого є у сторони жорстко прикріплена вертикальна стійка взаємодії з внутрішнім діаметром гвинтового гоф2, в центральному горизонтальному отворі якої з рованого профілю, при цьому до одного із кулачків правого торця на підшипниках кочення 3, з можлиз правого торця вертикальної стійки жорстко привістю обертового руху, встановлено трьохкулачкоєднано ліву рамку, друга сторона якої, з можливісвий патрон 4, кулачки 5 якого є у взаємодії з внуттю радіального руху, встановлена на лівій лінійці, рішнім діаметром гвинтового гофрованого що жорстко прикріплена на циліндричному корпусі профілю 6. До одного із кулачків 5 з правого торця трьохкулачкового патрона, до того ж на лівій лінійвертикальної стійки жорстко приєднано ліву рамку ці виконано шкалу ноніуса для заміру внутрішньо7, друга сторона якої, з можливістю радіального го радіуса гвинтового гофрованого профілю, а з руху, встановлена на лівій лінійці 8, що жорстко права на циліндричному корпусі трьохкулачкового прикріплена на циліндричному корпусі трьохкулачпатрона жорстко закріплена права лінійка із шкакового патрона 4. На лівій лінійці 8 виконано шкалу лою ноніуса, на якій, з можливістю радіального ноніуса 9 для заміру внутрішнього радіуса гвинторуху, встановлена права рамка з вимірювальною вого гофрованого профілю 6. Фіксація лівої рамки планкою, що є у взаємодії з поверхнею гвинтового 7 здійснюється гвинтовим затискним елементом гофрованого профілю на зовнішньому радіусі, до 10. Для заміру зовнішнього радіуса гвинтового того ж з лівої сторони гвинтового гофрованого гофрованого профілю 6 на циліндричному корпусі профілю жорстко встановлено вертикальну цилінтрьохкулачкового патрона 4 жорстко закріплена дричну стійку, на якій, з можливістю осьового пеправа лінійка 11 із шкалою ноніуса 12, на якій, з реміщення і обертового руху, розміщено циліндр, можливістю радіального руху, встановлена права до якого жорстко прикріплено горизонтальну планрамка 13 з вимірювальною планкою 14, що є у ку з вимірювальною стрілкою для заміру кута навзаємодії з поверхнею гвинтового гофрованого хилу витків гвинтового го фрованого профілю по профілю 6 на зовнішньому радіусі. Фіксація правої кутовій шкалі на секторі, що встановлений на цирамки 13 здійснюється гвинтовим затискним елеліндричній стійці з можливістю осьового переміментом 15. З лівої сторони гвинтового гофрованощення, а з другої сторони горизонтальної планки, з го профілю 6 жорстко встановлено вертикальну можливістю поздовжнього переміщення, встановциліндричну стійку 16, на якій, з можливістю осьолена рухома лінійка із шкалою та з лівою вимірювого переміщення і обертового руху, розміщено вальною губкою для заміру кроку витків, при цьому циліндр 17, до якого жорстко прикріплено горизонна рухомій лінійці і горизонтальній планці, з можтальну планку 18 з вимірювальною стрілкою 19 ливістю поздовжнього руху, розміщено рухому для заміру кута нахилу витків гвинтового го фроварамку з правою вимірювальною губкою, що є у ного профілю 6 по кутовій шкалі на секторі 20, що взаємодії із виступами гофр витків гвинтового говстановлений на циліндричній стійці 16 з можливіфрованого профілю, крім цього з правої сторони стю осьового переміщення. З другої сторони горигвинтового гофрованого профілю, з можливістю зонтальної планки 18, з можливістю поздовжнього переміщення по правій напрямній паралельно вісі переміщення, встановлена рухома лінійка 21 із трьохкулачкового патрона та по поперечній нашкалою 22 та з лівою вимірювальною губкою 23 прямній перпендикулярно до вісі трьохкулачкового для заміру кроку витків, при цьому на рухомій ліпатрона, встановлено вузол для вимірювання винійці 21 і горизонтальній планці 18, з можливістю соти і кроку го фр, що складається з корпуса, у гопоздовжнього руху, розміщено рухому рамку 24 з ризонтальному отворі якого паралельно вісі трьохправою вимірювальною губкою 25, що є у взаємокулачкового патрона на підшипнику ковзання, з дії із виступами гофр витків гвинтового гофрованоможливістю обертового руху, фіксації гвинтом та го профілю 6. Фіксація рухомої лінійки 21 і рухомої 5 38736 6 рамки 24 здійснюється відповідними гвинтовими тискним елементом 15 на лівій лінійці 11. При затискними елементами 26 і 27. З правої сторони цьому визначають зовнішній радіус ГГЗ по шкалі гвинтового гофрованого профілю 6, з можливістю ноніуса 12. переміщення по правій напрямній 28 паралельно Для вимірювання висоти і кроку гофр на зоввісі трьохкулачкового патрона 4 та по поперечній нішньому радіусі гвинтового гофрованого профілю напрямній 29 перпендикулярно до вісі трьохкулач6 корпус 30 по правій напрямній 28 та по поперекового патрона 4, встановлено вузол для вимірючній напрямній 29 підводять до витка гвинтового вання висоти і кроку гофр, що складається з коргофрованого профілю 6 так, щоб щуп 37 попадав у пуса 30, у горизонтальному отворі якого впадину гофр, а барабан 33 дотикався до зовнішпаралельно вісі трьохкулачкового патрона 4 на ньої поверхні гвинтового гофрованого профілю 6. підшипнику ковзання 31, з можливістю обертового Корпус 28 фіксують гвинтовими затискними елеруху, фіксації гвинтом 32 та взаємодії із зовнішментами 40 і 41. Знімають фіксацію барабана 33 ньою поверхнею гвинтового гофрованого профілю, відводом гвинта 32. Після цього провертають курозміщено барабан 33, на вісі якого жорстко всталачковий патрон 4 разом із гвинтовим гофрованим новлено кутову стрілку 34, що пов'язана із шкалою профілем 6 на кут, при якому щуп 37 попадає на кутового вимірювального диска 35, який жорстко виступ гофри, при цьому за допомогою мітки 38 і встановлено на корпусі 30, з другої сторони якого шкали 39 визначають висоту го фри. Продовжують в отворі, з можливістю переміщення паралельно провертати гвинтовий гофрований профіль 6 до вісі трьохкулачкового патрона 4 за допомогою попадання щупа 37 у наступну впадину гофр. Рапружини 36, розміщено щуп 37, що є у взаємодії із зом із гвинтовим гофрованим профілем 6 провервиступами і впадинами гофр. На вільній горизонтається барабан 33 і кутова стрілка 34, яка по тальні стороні щупа 37 виконано мітку 38, яка шкалі кутового вимірювального диска 35 показує встановлена навпроти шкали 39 на корпусі 30 для кут j повороту барабана 33. При цьому крок гофр заміру висоти гофр. Фіксація корпуса 30 здійснюна зовнішньому радіусі визначають за формулою: ється гвинтовими затискними елементами 40 і 41. p ×j ×r T= Для підвищення жорсткості кулачків 5 з правої 180 сторони гвинтового гофрованого профілю 6 по де j - кут повороту барабана, град; центру трьохкулачкового патрона 4 встановлена r - радіус барабана, мм. конусоподібна обертова задня бабка 42 з ПВідносно вертикальної циліндричної стійки 16 подібними трьома пазами 43, які є у взаємодії з повертають горизонтальну планку 18, по якій одкулачками. ночасно пересувають рухому лінійку 21 і рухому Робота пристрою для заміру конструктивних рамку 22 поки ліва вимірювальна губка 23 і права параметрів гвинтових гофрованих профілів здійсвимірювальна губка 25 не доторкнуться одночасно нюється наступним чином. Усі вимірювальні еледо двох виступів го фр на сусідніх витках. При цьоменти відводять із зони встановлення гвинтового му по шкалі 22 визначають крок витків гвинтового гофрованого профілю 6. Гвинтовий гофрований гофрованого профілю 6. Рухому рамку 24 і рухому профіль 6 встановлюють по внутрішньому діаметрі лінійку 21 фіксують відповідними гвинтовими затив трьохкулачковий патрон 4 і закріплюють, розтисскними елементами 27 і 26. За допомогою стрілки каючи трьома кулачками 5. З правої сторони при19 і кутового сектора 20 визначають кут нахилу строю в напрямку до трьохкулачкового патрона, витків гвинтового го фрованого профілю 6. вводячи кулачки 5 у П-подібні пази 43, переміщуПісля вимірювання конструктивних елементів ють конусоподібну обертову задню бабку 42. При гвинтовий гофрований профіль 6 знімають із прицьому вимірюють внутрішній радіус гвинтового строю. Вимірювання наступної ГГЗ здійснюється гофрованого профілю, величина якого визначааналогічно. ється по шкалі ноніуса 9 на лівій лінійці 8. ВимірюДо переваг пристрою відноситься розширення вальну планку 14 разом із правою рамкою 13 петехнологічних можливостей і підвищення продукреміщують до зовнішньої поверхні гвинтового тивності контрольних операцій. гофрованого профілю 6 і фіксують гвинтовим за 7 Комп’ютерна в ерстка С.Литв иненко 38736 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
