Пристрій для виготовлення носія магнітного запису

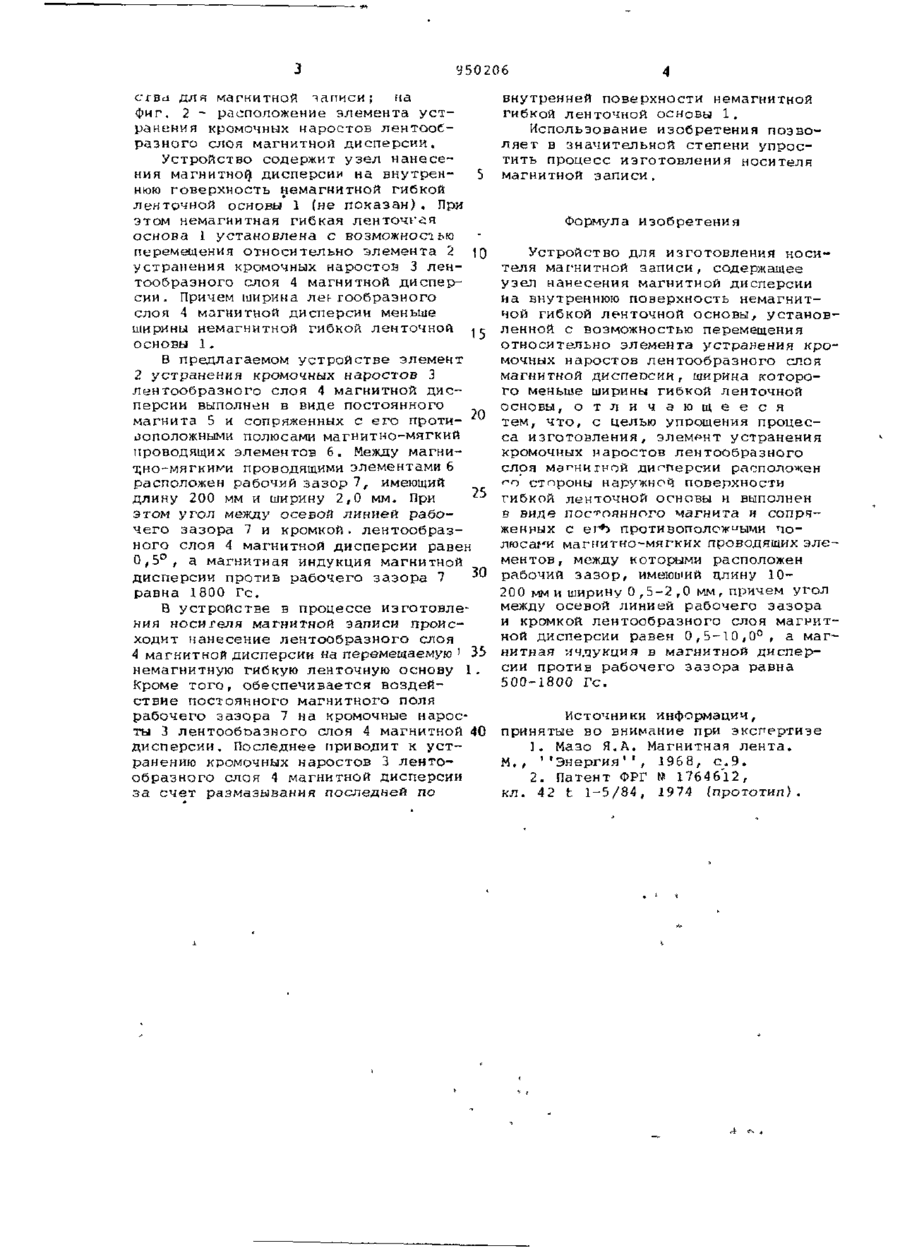

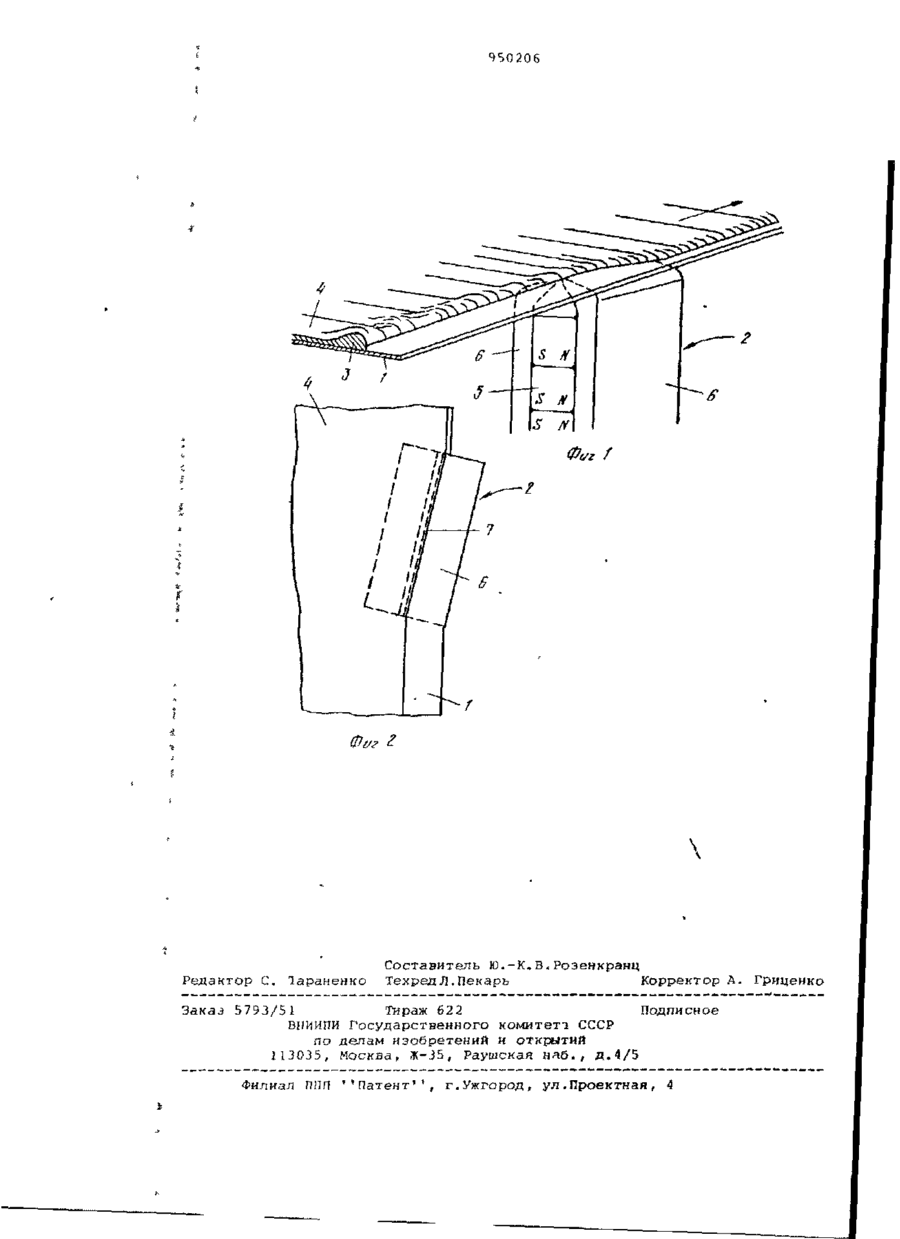

Союз Советских Социалистических Республик (11) К П А Т Е Н Т У (61) Дополнительный к патенту f (22) Заявлено 04.09.80 (23) Приоритет Государственный комитет СССР по делам изобретений м открытий (21)2980752/18-10 (32)06.09.79 (31) Р 2 9 3 6 0 3 5 . 8 (5!) М Кл л G 11 В 5/84 (ЗЗ)ФРГ Опубликовано 0 7.0 8.82. Бюллетень№29 (53) УДК681,84. . 0 8 3 . 8 4 (088.8) Дата опубликования описания 0 7 . 0 8 . 8 2 (72) Авторы изобретения Иностранцы Альберт Пертцш,Зигфрид ригер и Фридрих Анкенбрэнд (ФРГ) (71) Заявитель 1 Иностранная фирма 'Лгфа-Геверт АГ 1 • (ФРГ) (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ НОСИТЕЛЯ МАГНИТНОЙ ЗАПИСИ 1 Изобретение относится к магнитной записи, а именно к устройствам для изготовления носителя магнитной записи. Известно устройство для изготовления носителя магнитной записи, содержащее узел нанесения магнитной дисперсии на поверхность немагнитной гибкой ленточной основы. Извест10 ное устройство имеет относительно простую конструкцию Сі]. Недостаток известного устройства состоит в значительных кромочных наростах лентообразного слоя магнитной 15 дисперсии, наносимой на немагнитную гибкую ленточную основу в процессе изготовления носителя магнитной записи . Известно также устройство для из- 20 готовления носителя магнитной записи, содержащее узел нанесения магнитной дисперсии на внутреннюю поверхность немагнитной гибкой ленточной основы, установленной с возможностью 25 перемещения относительно элемента устранения кромочных наростов лентообразного слоя магнитной дисперсии, ширина которого меньше немагнитной г ибкой лейточней основы. Известное устройство обеспечивает устранение ленточных наростов лентообразного слоя магнитной дисперсии Г2 ]. Недостаток известного устройства состоит в значительной сложности процесса изготовления носителя маг'нитной записи. Цель изобретения - упрощение процесса изготовления носителя магнитной записи. Это достигается за счет того, что элемент устранения кромочных наростов лентообразного слоя магнитной дисперсии расположен со стороны наружной поверхности гибкой ленточной основы и выполнен в виде постоянного магнита и сопряженных с его проти воп or ожными полюсами магнитомягких элементов, между которыми расположен рабочий зазор, имеющий длину 10-200 мм и ширину 0,5-2,0 мм, причем угол между осевой линией рабочегс зазсра и кромкой лентообразного слоя магнитной дисперсии равен 0,510,0°, а магнитная индукция в магнитной дисперсии против рабочего зазора равна 500-1800 Гс. На фиг.1 изображен один из возможных вариантов предлагаемого устрой У5О2О6 д л я магнитной ч а п к с и ; на Фиг. 2 - расположение элемента у с т ранения кромочных наростов л е н т о о б р а з н о г о слоя магнитной д и с п е р с и и . Устройство содержит у з е л н а н е с е ния магнитной дисперсии на внутреннюю г о в е р х н о с т ь немагнитной гибкой ленточной основы 1 (не п о к а з а н ) . При этом немагнитная гибкая ленТОЧКИя основа 1 установлена с возможностью перемещения относительно элемента 2 10 устранения кромочных наростов 3 л е н тообразного слоя 4 магнитной д и с п е р сии. Причем ширина леї-гообраэного слоя 4 магнитной дисперсии меньше ширины немагнитной гибкой ленточной 15 основы 1. В предлагаемом у с т р о й с т в е элемент 2 устранения кромочных н а р о с т о в 3 л е н т о о б р а з н о г о слоя 4 магнитной д и с персии выполнен в виде постоянного 20 магнита 5 и сопряженных с е г о противоположными полюсами магнитно-мягкий проводящих элементов 6. Между магниТ.НО-МЯГКИМИ проводящими элементами 6 расположен рабочий з а з о р 7, имеющий длину 200 мм и ширину 2,0 мм. При " этом угол между осевой линией р а б о ч е г о з а з о р а 7 и кромкой. л е н т о о б р а з ного слоя 4 магнитной дисперсии равен 0 , 5 ° , а магнитная индукция магнитной дисперсии против р а б о ч е г о з а з о р а 7 ^ равна 1800 Гс. В у с т р о й с т в е в процессе и з г о т о в л е ния носителя магнитной записи происходит нанесение л е н т о о б р а з н о г о слоя 4 магнитной дисперсии на перемещаемую ' 35 немагнитную гибкую ленточную основу 1. Кроме т о г о , о б е с п е ч и в а е т с я в о з д е й с т в и е постоянного магнитного поля р а б о ч е г о з а з о р а 7 на кромочные наросты 3 л е н т о о б о а з н о г о слоя 4 магнитной 40 д и с п е р с и и . Последнее приводит к у с т ранению кромочных наростов 3 л е н т о о б р а з н о г о слоя 4 магнитной дисперсии з а с ч е т размазывания последней по внутренней поверхности немагнитной гибкой ленточной основы 1. Использование и з о б р е т е н и я п о з в о л я е т в значительной степени упростить процесс и з г о т о в л е н и я носителя магнитной з а п и с и , Формула изобретения Устройство для и з г о т о в л е н и я н о с и теля магнитной з а пи с и , содержащее узел нанесения магнитной дисперсии на внутреннюю поверхность немагнитной гибкой ленточной основы, установленной с возможностью перемещения относительно элемента устранения кромочных наростов л е н т о о б р а з н о г о слоя магнитной д и с п е р с и и , ширина к о т о р о го меньше ширины гибкой ленточной основы, о т л и ч а ю щ е е с я тем, ч т о , с целью упрощения п р о ц е с са и з г о т о в л е н и я , элемент устранения кромочных наростов л е н т о о б р а з н о г о слоя мэ^нн гной дисперсии расположен ^о стороны наружной поверхности гибкой ленточной основы и выполнен в виде постоянного магнита и с о п р я женных с еі"1*) противоположными чолюсаги магнитно-мягких проводящих элементов, между которыми расположен рабочий з а з о р , имеющий длину 10200 мм и ширину 0 ,5-2 , 0 мм , причем угол между осевой линией рабочего з а з о р а и кромкой л е н т о о б р а з н о г о слоя магнитной дисперсии равен 0 , 5 - 1 0 , 0 ° , а магнитная индукция в магнитной д и с п е р сии против р а б о ч е г о з а з о р а равна 500-1800 Гс. Источники информации, принятые во внимание при э к с п е р т и з е 1. Мазо Я.А. Магнитная л е н т а . М., ' ' Э н е р г и я ' ' , 1968, с . 9. 2. Патент ФРГ № I 7 6 4 6 ' l 2 , кл. 42 t 1-5/84, 1974 ( п р о т о т и п ) . 950206 s Ф&г Редактор С. 1араненко Составитель Ю.-К.В.Розенкранц Корректор А. Гриценко Техред Л.Пекарь Закал 5793/51 Тираж 622 Подписное ВПИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж-35, Раушская наб. , д.4/5 Филиал ППП ''Патент'', г.Ужгород, ул.Проектная, 4
