Агрегат для виїмки та доставки вугілля

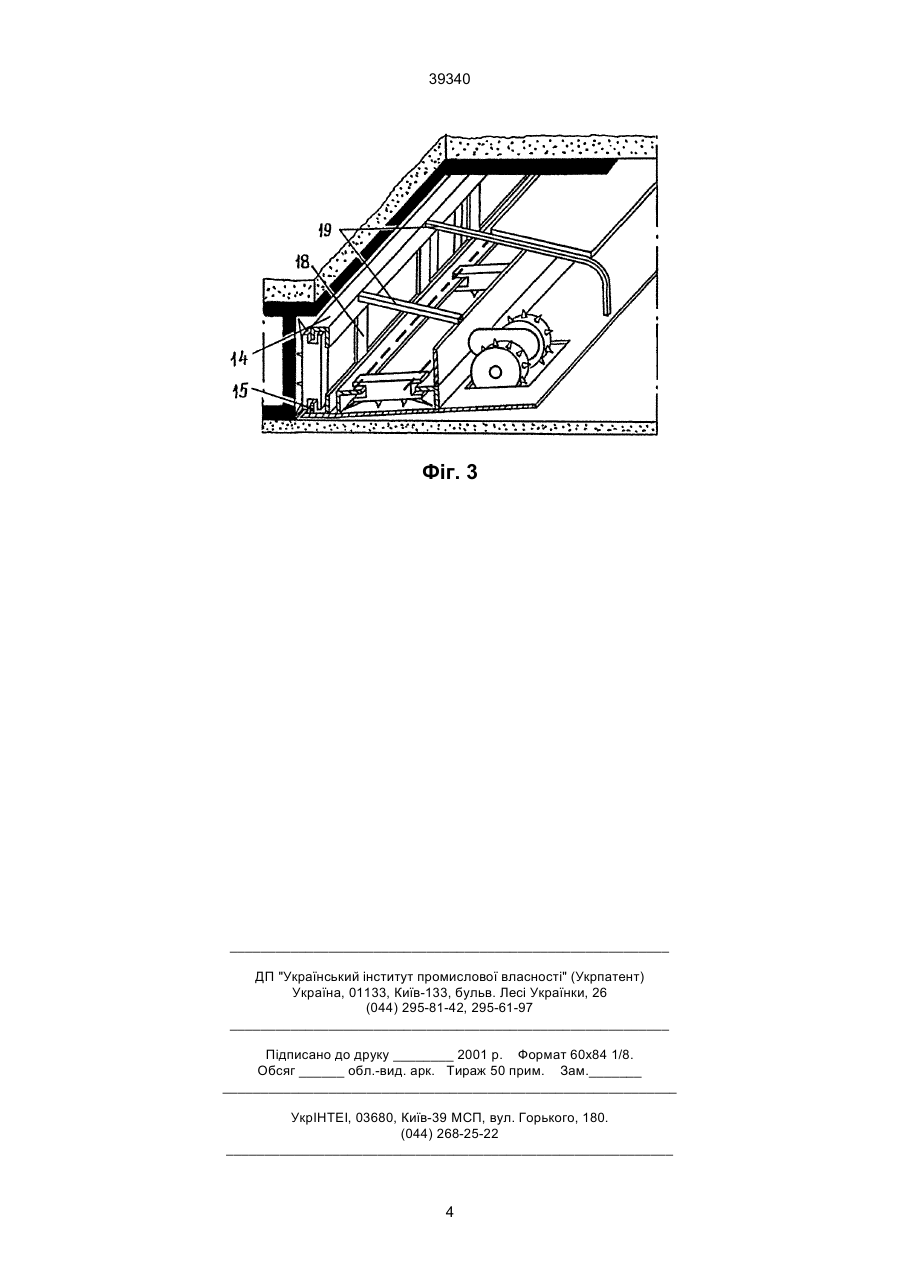

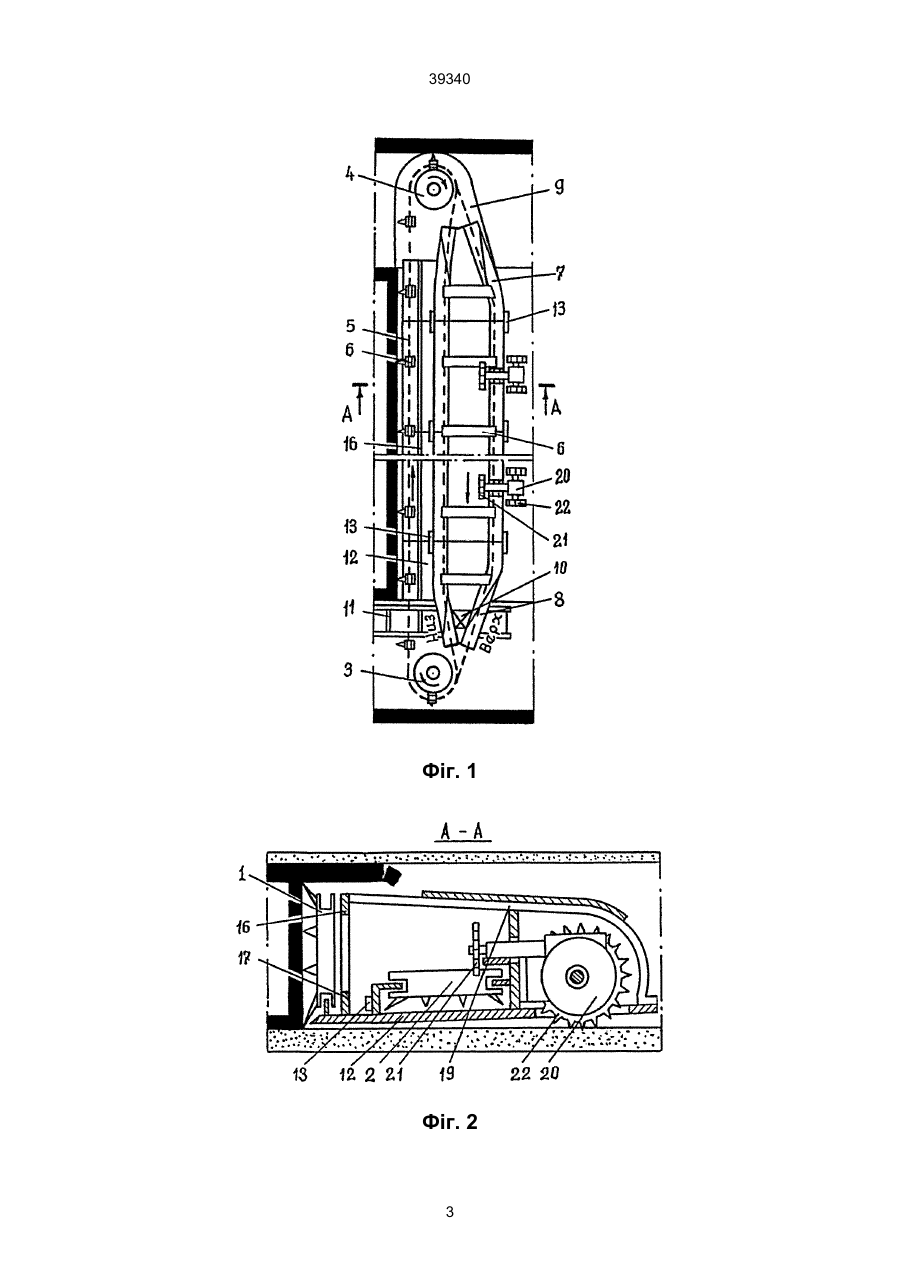

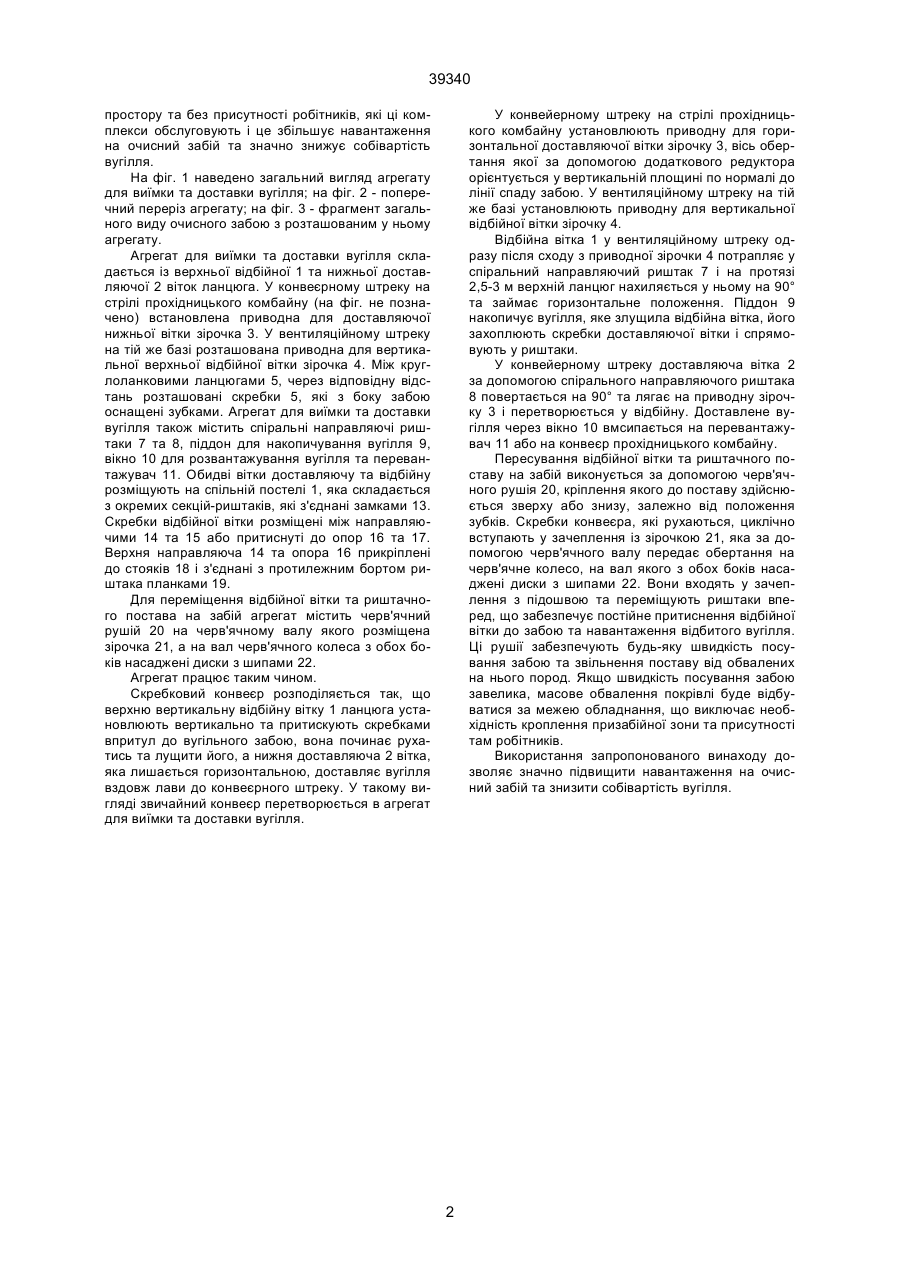

1. Агрегат для виїмки та доставки вугілля, що містить верхню та нижню вітки ланцюга, скребки, риштаки, зірочки, який відрізняється тим, що конвеєр розподіляють на верхню відбійну вітку, яка повернена на 90° та притиснута до забою скребками, які з його боку оснащені зубками та на нижню доставляючу вітку, яка зберігає горизонтальне положення. 2. Агрегат для виїмки та доставки вугілля по п. 1, який відрізняється тим, що відбійна верхня вітка на одному сполученні лави попадає у направляю 39340 простору та без присутності робітників, які ці комплекси обслуговують і це збільшує навантаження на очисний забій та значно знижує собівартість вугілля. На фіг. 1 наведено загальний вигляд агрегату для виїмки та доставки вугілля; на фіг. 2 - поперечний переріз агрегату; на фіг. 3 - фрагмент загального виду очисного забою з розташованим у ньому агрегату. Агрегат для виїмки та доставки вугілля складається із верхньої відбійної 1 та нижньої доставляючої 2 віток ланцюга. У конвеєрному штреку на стрілі прохідницького комбайну (на фіг. не позначено) встановлена приводна для доставляючої нижньої вітки зірочка 3. У вентиляційному штреку на тій же базі розташована приводна для вертикальної верхньої відбійної вітки зірочка 4. Між круглоланковими ланцюгами 5, через відповідну відстань розташовані скребки 5, які з боку забою оснащені зубками. Агрегат для виїмки та доставки вугілля також містить спіральні направляючі риштаки 7 та 8, піддон для накопичування вугілля 9, вікно 10 для розвантажування вугілля та перевантажувач 11. Обидві вітки доставляючу та відбійну розміщують на спільній постелі 1, яка складається з окремих секцій-риштаків, які з'єднані замками 13. Скребки відбійної вітки розміщені між направляючими 14 та 15 або притиснуті до опор 16 та 17. Верхня направляюча 14 та опора 16 прикріплені до стояків 18 і з'єднані з протилежним бортом риштака планками 19. Для переміщення відбійної вітки та риштачного постава на забій агрегат містить черв'ячний рушій 20 на черв'ячному валу якого розміщена зірочка 21, а на вал черв'ячного колеса з обох боків насаджені диски з шипами 22. Агрегат працює таким чином. Скребковий конвеєр розподіляється так, що верхню вертикальну відбійну вітку 1 ланцюга установлюють вертикально та притискують скребками впритул до вугільного забою, вона починає рухатись та лущити його, а нижня доставляюча 2 вітка, яка лишається горизонтальною, доставляє вугілля вздовж лави до конвеєрного штреку. У такому вигляді звичайний конвеєр перетворюється в агрегат для виїмки та доставки вугілля. У конвейерному штреку на стрілі прохідницького комбайну установлюють приводну для горизонтальної доставляючої вітки зірочку 3, вісь обертання якої за допомогою додаткового редуктора орієнтується у вертикальній площині по нормалі до лінії спаду забою. У вентиляційному штреку на тій же базі установлюють приводну для вертикальної відбійної вітки зірочку 4. Відбійна вітка 1 у вентиляційному штреку одразу після сходу з приводної зірочки 4 потрапляє у спіральний направляючий риштак 7 і на протязі 2,5-3 м верхній ланцюг нахиляється у ньому на 90° та займає горизонтальне положення. Піддон 9 накопичує вугілля, яке злущила відбійна вітка, його захоплюють скребки доставляючої вітки і спрямовують у риштаки. У конвейерному штреку доставляюча вітка 2 за допомогою спірального направляючого риштака 8 повертається на 90° та лягає на приводну зірочку 3 і перетворюється у відбійну. Доставлене вугілля через вікно 10 вмсипається на перевантажувач 11 або на конвеєр прохідницького комбайну. Пересування відбійної вітки та риштачного поставу на забій виконується за допомогою черв'ячного рушія 20, кріплення якого до поставу здійснюється зверху або знизу, залежно від положення зубків. Скребки конвеєра, які рухаються, циклічно вступають у зачеплення із зірочкою 21, яка за допомогою черв'ячного валу передає обертання на черв'ячне колесо, на вал якого з обох боків насаджені диски з шипами 22. Вони входять у зачеплення з підошвою та переміщують риштаки вперед, що забезпечує постійне притиснення відбійної вітки до забою та навантаження відбитого вугілля. Ці рушії забезпечують будь-яку швидкість посування забою та звільнення поставу від обвалених на нього пород. Якщо швидкість посування забою завелика, масове обвалення покрівлі буде відбуватися за межею обладнання, що виключає необхідність кроплення призабійної зони та присутності там робітників. Використання запропонованого винаходу дозволяє значно підвищити навантаження на очисний забій та знизити собівартість вугілля. 2 39340 Фіг. 1 Фіг. 2 3 39340 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
