Інструмент для обробки глибоких отворів

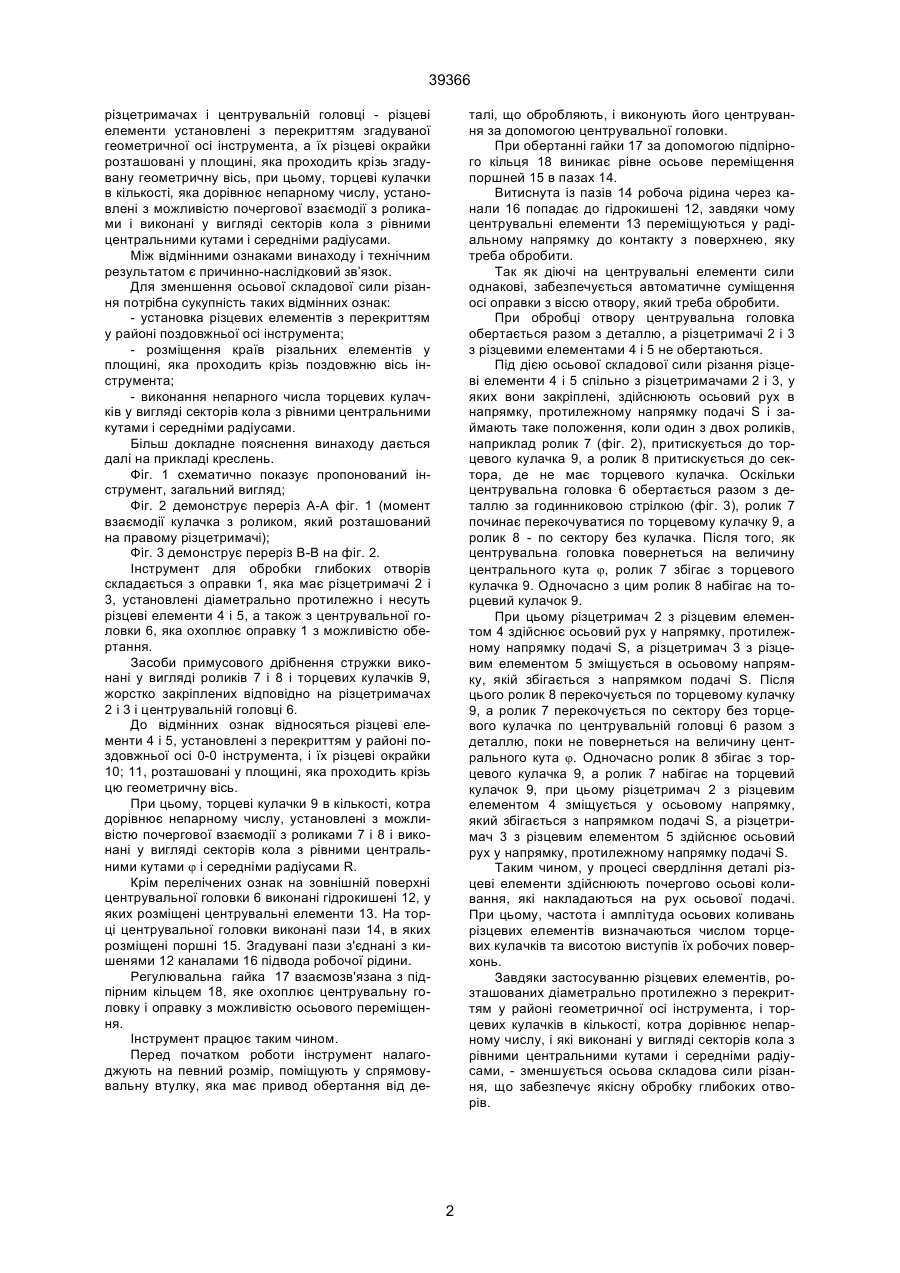

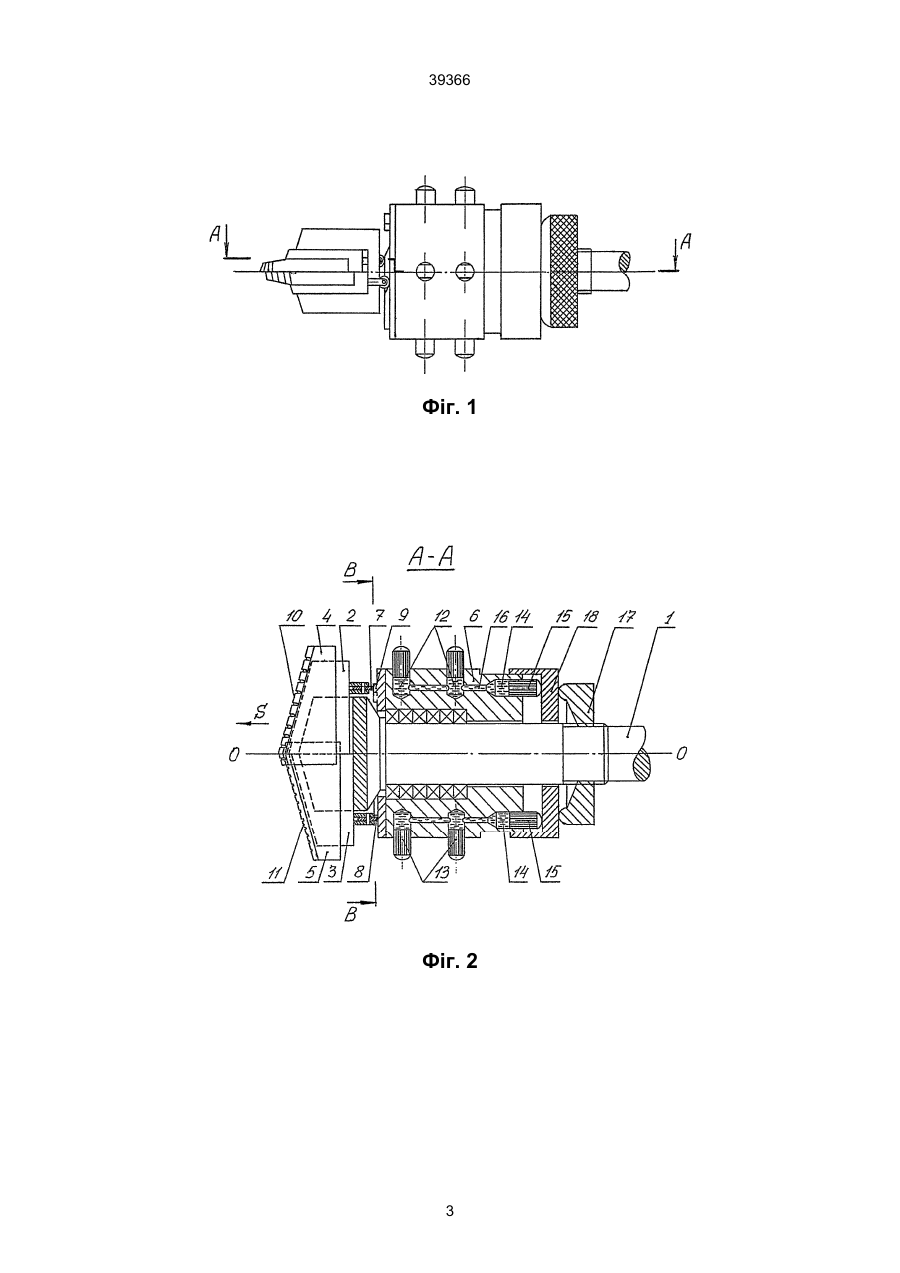

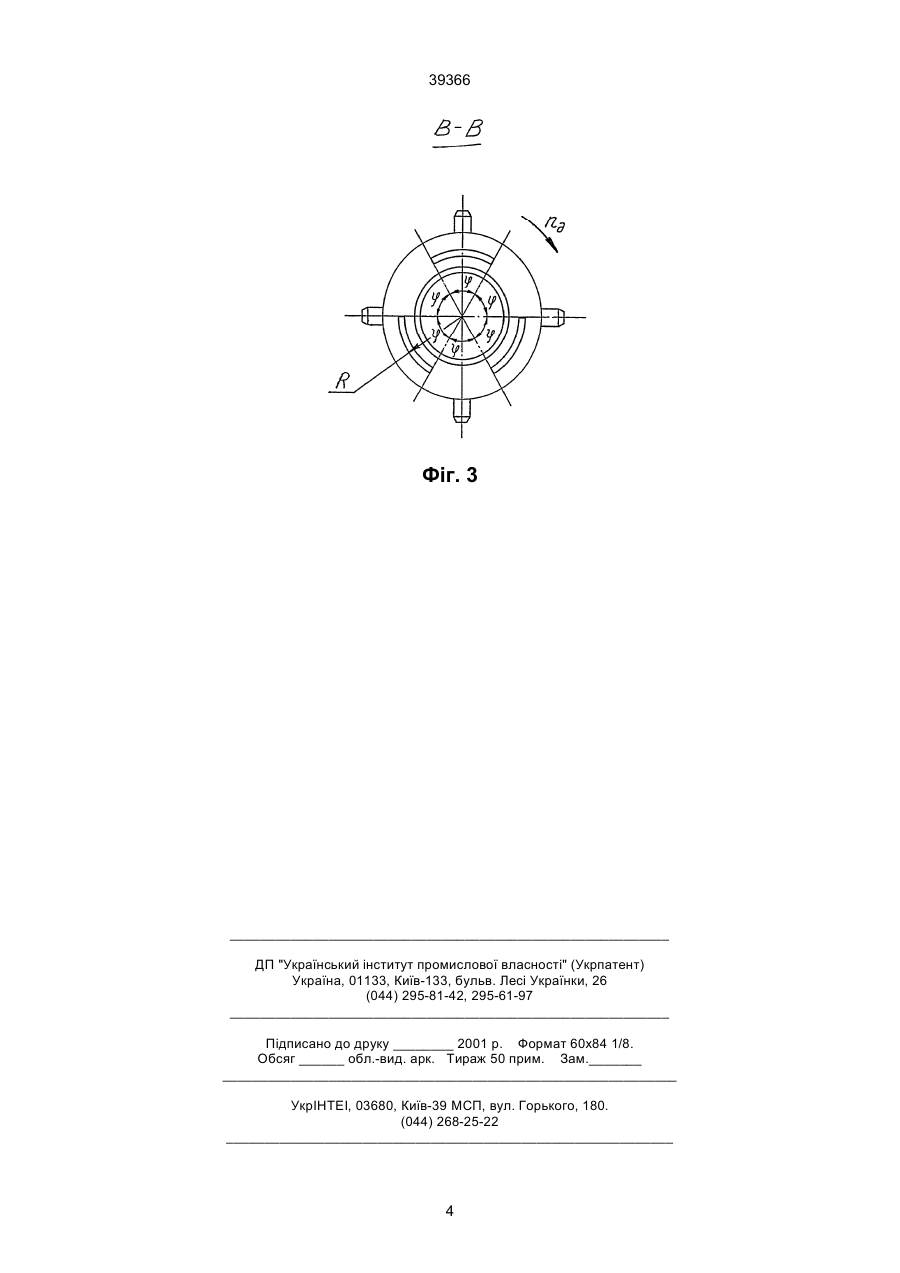

Інструмент для обробки глибоких отворів, що складається з оправки, яка має різцетримачі, які установлені діаметрально протилежно з можливістю переміщення відносно геометричної осі інструмента і несуть різцеві елементи, а також з центру 39366 різцетримачах і центрувальній головці - різцеві елементи установлені з перекриттям згадуваної геометричної осі інструмента, а їх різцеві окрайки розташовані у площині, яка проходить крізь згадувану геометричну вісь, при цьому, торцеві кулачки в кількості, яка дорівнює непарному числу, установлені з можливістю почергової взаємодії з роликами і виконані у вигляді секторів кола з рівними центральними кутами і середніми радіусами. Між відмінними ознаками винаходу і технічним результатом є причинно-наслідковий зв’язок. Для зменшення осьової складової сили різання потрібна сукупність таких відмінних ознак: - установка різцевих елементів з перекриттям у районі поздовжньої осі інструмента; - розміщення країв різальних елементів у площині, яка проходить крізь поздовжню вісь інструмента; - виконання непарного числа торцевих кулачків у вигляді секторів кола з рівними центральними кутами і середніми радіусами. Більш докладне пояснення винаходу дається далі на прикладі креслень. Фіг. 1 схематично показує пропонований інструмент, загальний вигляд; Фіг. 2 демонструє переріз А-А фіг. 1 (момент взаємодії кулачка з роликом, який розташований на правому різцетримачі); Фіг. 3 демонструє переріз В-В на фіг. 2. Інструмент для обробки глибоких отворів складається з оправки 1, яка має різцетримачі 2 і 3, установлені діаметрально протилежно i несуть різцеві елементи 4 і 5, а також з центрувальної головки 6, яка охоплює оправку 1 з можливістю обертання. Засоби примусового дрібнення стружки виконані у вигляді роликів 7 і 8 i торцевих кулачків 9, жорстко закріплених відповідно на різцетримачах 2 i 3 і центрувальній головці 6. До відмінних ознак відносяться різцеві елементи 4 і 5, установлені з перекриттям у районі поздовжньої осі 0-0 інструмента, i їх різцеві окрайки 10; 11, розташовані у площині, яка проходить крізь цю геометричну вісь. При цьому, торцеві кулачки 9 в кількості, котра дорівнює непарному числу, установлені з можливістю почергової взаємодії з роликами 7 i 8 i виконані у вигляді секторів кола з рівними центральними кутами j і середніми радіусами R. Крім перелічених ознак на зовнішній поверхні центрувальної головки 6 виконані гідрокишені 12, у яких розміщені центрувальні елементи 13. На торці центрувальної головки виконані пази 14, в яких розміщені поршні 15. Згадувані пази з'єднані з кишенями 12 каналами 16 підвода робочої рідини. Регулювальна гайка 17 взаємозв'язана з підпірним кільцем 18, яке охоплює центрувальну головку і оправку з можливістю осьового переміщення. Інструмент працює таким чином. Перед початком роботи інструмент налагоджують на певний розмір, поміщують у спрямовувальну втулку, яка має привод обертання від де талі, що обробляють, і виконують його центрування за допомогою центрувальної головки. При обертанні гайки 17 за допомогою підпірного кільця 18 виникає рівне осьове переміщення поршней 15 в пазах 14. Витиснута із пазів 14 робоча рідина через канали 16 попадає до гідрокишені 12, завдяки чому центрувальні елементи 13 переміщуються у радіальному напрямку до контакту з поверхнею, яку треба обробити. Так як діючі на центрувальні елементи сили однакові, забезпечується автоматичне суміщення осі оправки з віссю отвору, який треба обробити. При обробці отвору центрувальна головка обертається разом з деталлю, а різцетримачі 2 і 3 з різцевими елементами 4 і 5 не обертаються. Під дією осьової складової сили різання різцеві елементи 4 і 5 спільно з різцетримачами 2 і 3, у яких вони закріплені, здійснюють осьовий pyx в напрямку, протилежному напрямку подачі S і займають таке положення, коли один з двох роликів, наприклад ролик 7 (фіг. 2), притискується до торцевого кулачка 9, а ролик 8 притискується до сектора, де не має торцевого кулачка. Оскільки центрувальна головка 6 обертається разом з деталлю за годинниковою стрілкою (фіг. 3), ролик 7 починає перекочуватися по торцевому кулачку 9, а ролик 8 - по сектору без кулачка. Після того, як центрувальна головка повернеться на величину центрального кута j, ролик 7 збігає з торцевого кулачка 9. Одночасно з цим ролик 8 набігає на торцевий кулачок 9. При цьому різцетримач 2 з різцевим елементом 4 здійснює осьовий рух у напрямку, протилежному напрямку подачі S, а різцетримач 3 з різцевим елементом 5 зміщується в осьовому напрямку, якій збігається з напрямком подачі S. Після цього ролик 8 перекочується по торцевому кулачку 9, а ролик 7 перекочується по сектору без торцевого кулачка по центрувальній головці 6 разом з деталлю, поки не повернеться на величину центрального кута j. Одночасно ролик 8 збігає з торцевого кулачка 9, а ролик 7 набігає на торцевий кулачок 9, при цьому різцетримач 2 з різцевим елементом 4 зміщується у осьовому напрямку, який збігається з напрямком подачі S, а різцетримач 3 з різцевим елементом 5 здійснює осьовий pyx у напрямку, протилежному напрямку подачі S. Таким чином, у процесі свердління деталі різцеві елементи здійснюють почергово осьові коливання, які накладаються на pyx осьової подачі. При цьому, частота і амплітуда осьових коливань різцевих елементів визначаються числом торцевих кулачків та висотою виступів їх робочих поверхонь. Завдяки застосуванню різцевих елементів, розташованих діаметрально протилежно з перекриттям у районі геометричної осі інструмента, і торцевих кулачків в кількості, котра дорівнює непарному числу, і які виконані у вигляді секторів кола з рівними центральними кутами і середніми радіусами, - зменшується осьова складова сили різання, що забезпечує якісну обробку глибоких отворів. 2 39366 Фіг. 1 Фіг. 2 3 39366 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
