Установка для виміру обсягу газу, що виділився

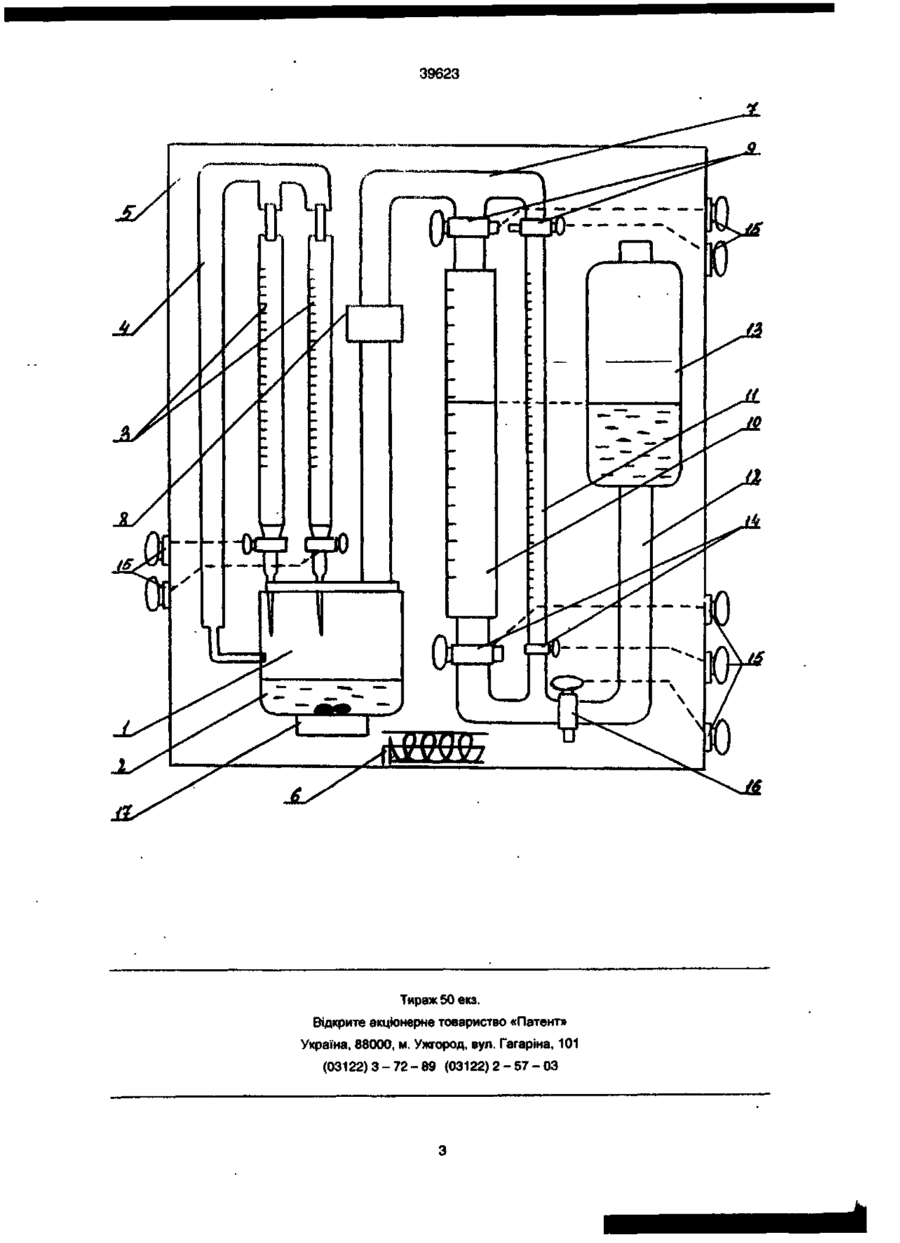

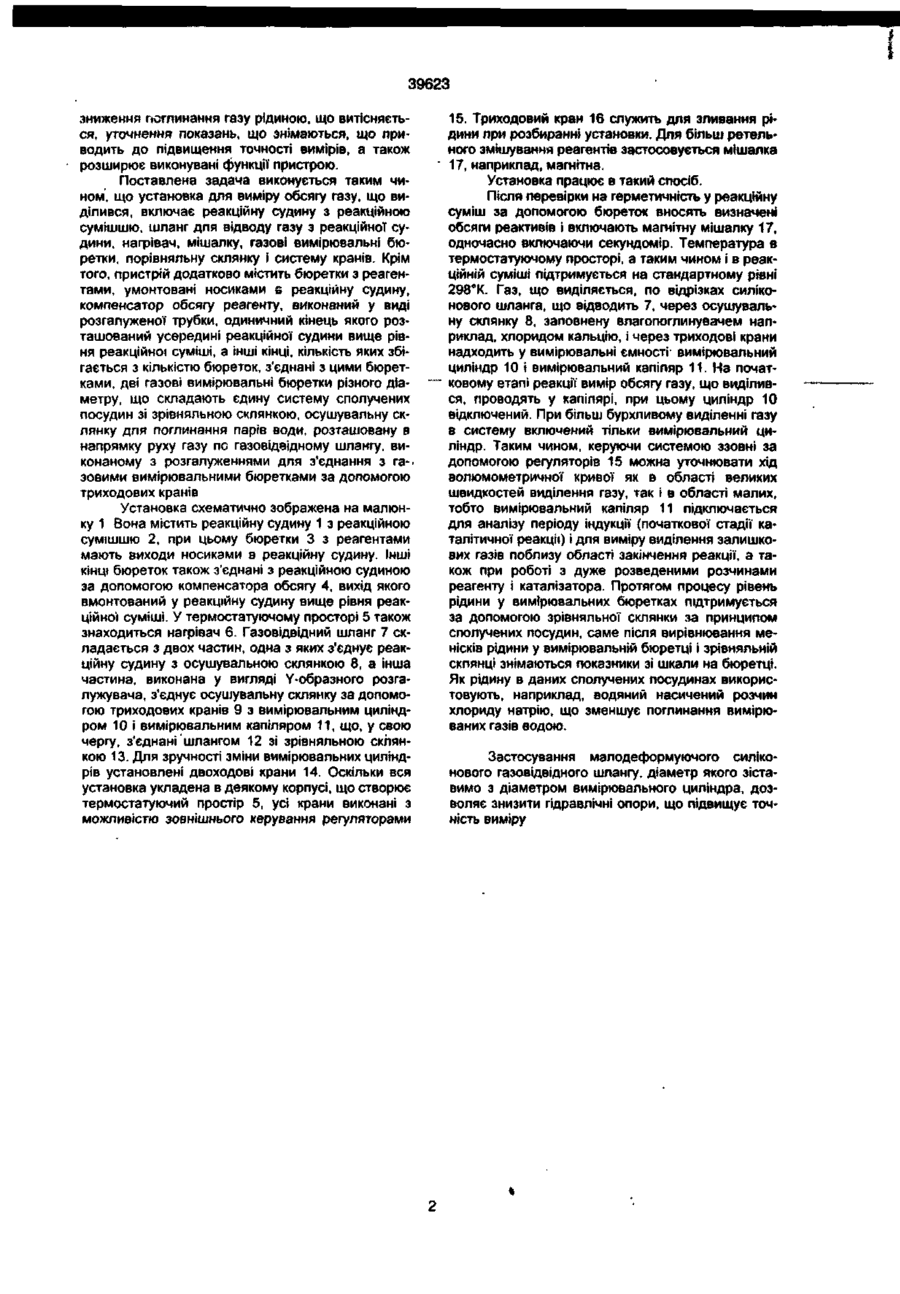

Установка для виміру обсягу газу, що виділився, що включає реакційну посудину з реакційною сумішшю, газовідвідний шланг, нагрівач, мішалку газові вимірювальні бюретки, порівняльну склянку, систему кранів, яка відрізняється тим, що вона додатково містить Винахід відноситься до області фізичної хімії і може бути використане для вивчення кінетики гетерогенних і гомогенних процесів каталізу Відомий пристрій для виміру обсягу газу, що виділився [Левант Г Е , Райцын Г А Практикум по общей химии Изд-е 4-е, переработ и доп М, Высш школа, 1971 - 336с ] Установка складається з реакційної судини, вимірювального циліндра, зрівняльного балона, бюретки з реагентом, системи шлангів Газ, що виділився з реакційної судини, надходить у вимірювальний циліндр, ВІДКІЛЯ ВИТІС НЯЄ рідину в вимірювальний циліндр, після чого він витісняє рідину в зрівняльний балон, рівень рідини в якому під час виміру повинний відповідати такому у вимірювальному циліндрі Недоліком установки є неможливість точного виміру газу, що виділився Відома також установка для вивчення кінетики гетерогеннокаталітичного розкладання перекису водню, обрана як прототип [Практикум по физической химии/ Буданов В В , Воробьев Н К и др - М Химия, 1986 - 350 с ] Установка складається з реакційної судини, нагрівача, мішалки, зрівняльних склянок, газових бюреток, маностата, термостата, системи кранів і шлангів, засобу для введення перекису, затяжної гайки При роботі з установкою в реакційну судину завантажують гетерогенний каталізатор Реактор закривають кришкою з мішалкою і за допомогою затяжної гайки гер бюретки з реагентами вмонтовані носиками в реакційну посудину, компенсатор обсягу реагенту, виконаний у вигляді розгалуженої трубки, одиничний кінець якої розташований усередині реакційної посудини вище рівня реакційної суміші, а ІНШІ КІНЦІ, КІЛЬКІСТЬ яких збігається з КІЛЬКІСТЮ бюреток з реа гентами з'єднані з цими бюретками, дві газові вимірювальні бюретки різного діаметра що складають єдину систему сполучених посудин з порівняльною склянкою осушувальну склянку для поглинання парів води розташовану по ходу руху газу по газовідвідному шлангу виконаному з розгалуженнями для з єднання з газовим" вимірювальними бюретками за допомогою триходових кранів метизують його Потім реакційну судину за допомогою гумового шланга з'єднують з вимірювальною бюреткою і закріплюють його в термостаті За допомогою нагрівача встановлюють потрібну температуру Установку перевіряють на герметичність У реакційну судину вводять шприцем необхідний обсяг реагенту включають мішалку і секундомір Одну з газових бюреток, за допомогою триходового крана з'єднують з реакційною судиною В міру зниження рівня води в бюретці зрівняльну склянку опускають так щоб рівні води в бюретці й у зрівняльній склянці були однакові Якщо МІСТКІСТЬ однієї бюретки недостатньо для виміру обсягу газу, що виділився то поворотом триходового крана відключають її і підключають другу бюретку, продовжуючи ВІДЛІК Недоліком прототипу є складність конструкції і неможливість використання пристрою для вивчення гомогенних процесів, і крім того, при високих швидкостях газовиділення виникає помилка, зв'язана з гідравлічними опорами при перетіканні рідини, що витісняється у системі сполучених посудин і виникає погрішність на початковій стадії каталітичної реакції і при виділенні залишкових газів кінцевої крапки реакції В основу винаходу поставлено задачу удосконалення установки для виміру обсягу газу що виділився, при якому за рахунок конструктивних змін забезпечується рівномірне термостатування, о со CM
