Вентилятор “парус”

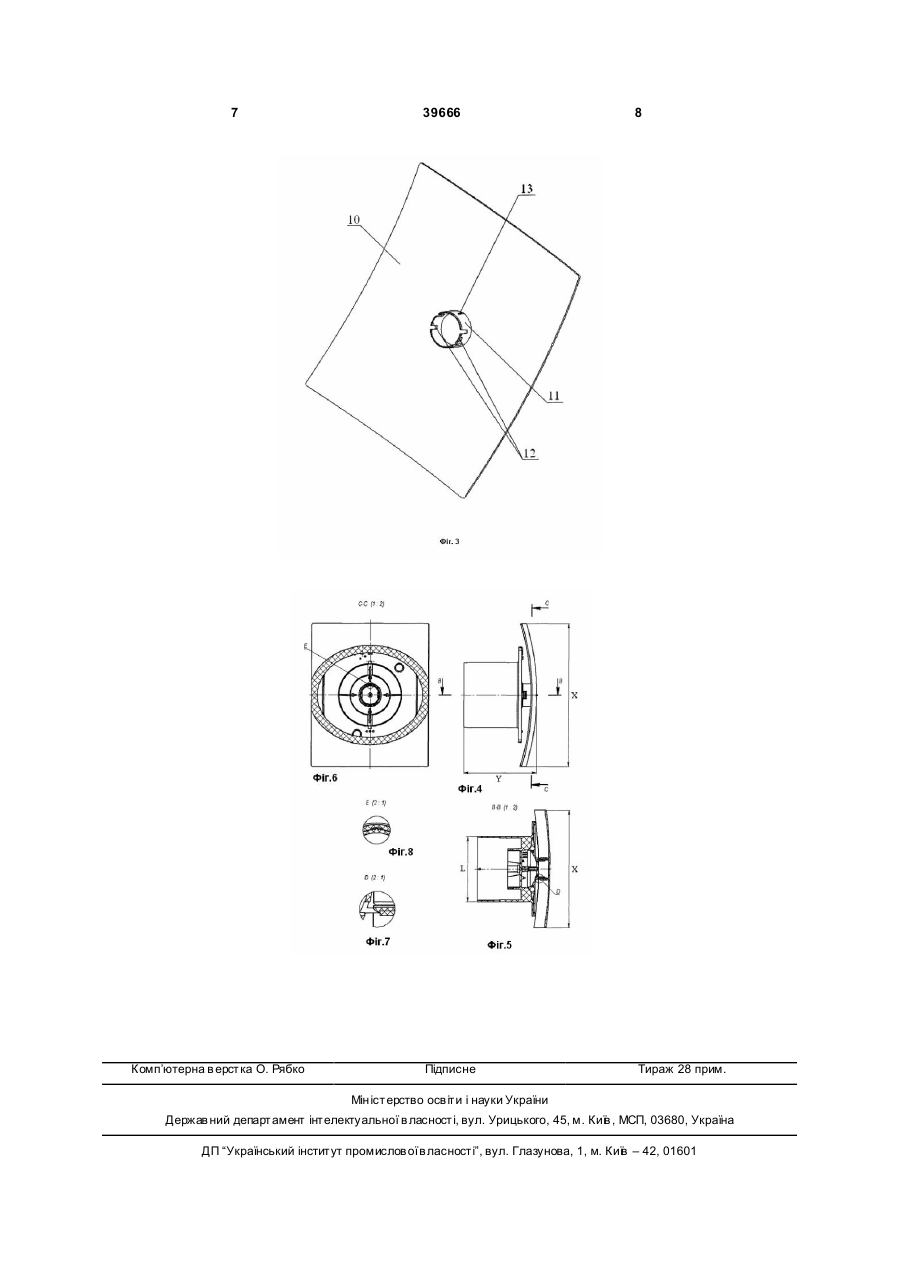

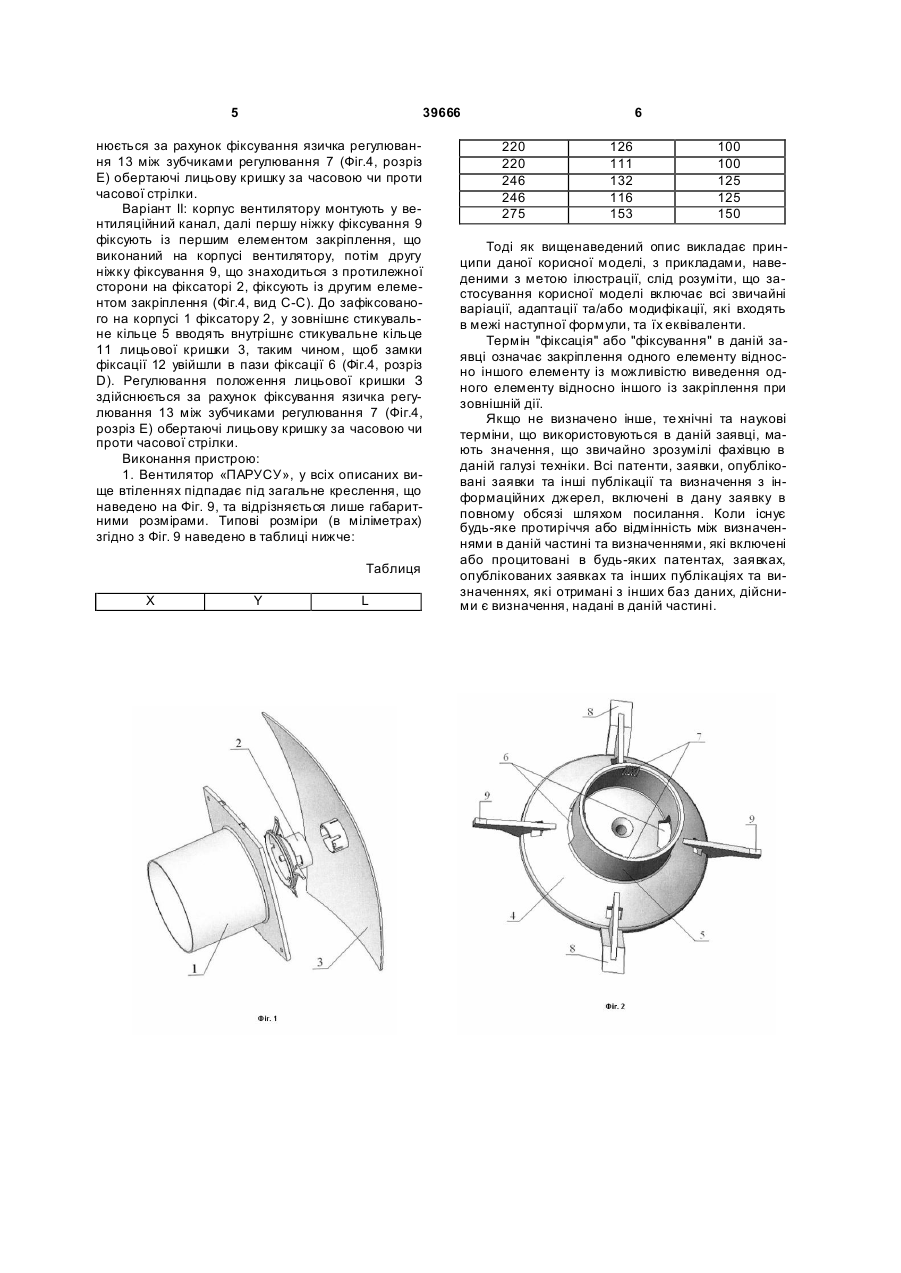

1. Вентилятор, що складається із корпусу 1, до якого входять: круглий патрубок, в який вмонтовано електродвигун, а на шків електродвигуна встановлено крильчатку, елементи кріплення корпусу до стіни, елементи направлення та фіксування електричного кабелю, фіксатора 2 та лицьової 3 39666 Проте, сучасні тенденції в дизайні приміщень вимагають таких елементів витяжних чи приточновитяжних систем вентиляції, що будуть позбавлені таких недоліків, як наявність ламелів, з яких складаються решітки. Зокрема, наявність прямих ліній ламелів решітки часто не підходить до сучасних стилів дизайнерського рішення. Додатковим недоліком є осідання пилу та бруду на ламелях та несучи х зонах крильчатки. Для прибирання решіток навіть створюються спеціальні пристрої, як наприклад описано в публікації FR, 2678299, А1, 1992. В деяких технічних рішеннях, як наприклад описано в публікації JP, 2007-263407, А, 2007, пропонується використовувати замість "традиційної" решітки накладки-ковпаки. Таке рішення дозволяє розташовувати ламелі вентиляційної решітки з боків, а лицьова частина є плоскою. За необхідності, така лицьова частина вентилятору може легко бути оздоблена такими ж само дизайнерськими елементами, що застосовуються і у всьому приміщені. Однак, це рішення має суттєвій недолік, а саме значний габаритний розмір накладки-ковпака. Прототипом даної корисної моделі є технічне рішення, описане в патенті на промисловий зразок UA, 13167, опублікованому 13.11.2006. Заявлений, в згаданій публікації, вентилятор складається з таких основних елементів: - корпусу, що має елементи кріплення до стіни чи вентиляційного каналу, та патрубок в який монтується електродвигун з крильчаткою, - чотирьох фіксаторів, які монтуються на корпус з чотирьох сторін та - лицьової кришки. Недоліком згаданого технічного рішення є обмежене фіксаторами просторове встановлення лицьової кришки. Іншими словами, лицьова кришка може встановлюватись лише в положенні, що відповідає положенню корпусу. Додатковим недоліком є ризик виходу із ладу одного чи більше фіксаторів при монтажі чи демонтажі лицьової кришки. В основу корисної моделі поставлена задача створення вентиляційного пристрою для витяжної чи приточно-витяжної вентиляційної системи що є придатним для поєднання із дизайнерськими рішеннями оздоблення приміщення, зокрема може бути оздоблений такими ж само дизайнерськими елементами, що застосовуються і у всьому приміщені, та, при цьому, мати можливість обертатись відносно вісі центру симетрії кришки «парусу» та мати можливість здійснювати швидкий та зручний монтаж/демонтаж лицьової кришки без ризику виходу з ладу фіксуючого елементу. Рішення поставленої задачі досягається завдяки конструкції вентилятору та зокрема елементу фіксування та лицьовій кришки «ПАРУСУ». Вентилятор «ПАРУС», за даною корисною моделлю, складається (Фіг.1): - із корпусу – 7, до якого входять: круглий патрубок, в який вмонтовано електродвигун, а на шків електродвигуна встановлено крильчатку, елементи кріплення корпусу до стіни, елементи направлення та фіксування електричного кабелю, елементи закріплення фіксатору - 2; 4 - із фіксатору - 2, який складається (Фіг.2) з: корпусу фіксатору - 4 на якому виконано зовнішнє стикувальне кільце - 5, на зовнішньому стикувальному кільці 5 виконано пази фіксації - 6 і зубчики регулювання - 7; та ніжки фіксування - 8 і обмежувачі - 9; - із лицьової кришки - 3, яка складається (Фіг.3) з: випуклої кришки - 10, що нагадує випуклість парусу, вн утрішнього стикувального кільця - 11 на якому виконані замки фіксації - 12 та язички регулювання – 13. Необов'язковим, за даною корисною моделлю, є наявність на корпусі фіксатору 2 обмежувачів 9. Іншими словами, замість обмежувачів 9 на корпусі фіксатору 2 виконані ніжки фіксування 8. Додатковим втіленням, за даною корисною моделлю, є виконання поверхні лицьової кришки з неоднорідністю поверхні - муар. Таке втілення дозволяє проведення малярних робіт безпосередньо на кришці заслінки або дозволяє наносити на кришку інші оздоблювальні матеріали, що є відомими з рівня техніки. Слід визначити, що для фіксування повороту кришки «парусу» відносно вісі центру симетрії кількість та висота зубчики регулювання 7 повинна бути доста тньою для здійснення такого регулювання. Кваліфікованому фа хівцю в даній галузі техніки буде зрозуміло, що кількість зубчиків регулювання 7 буде залежати від діаметру зовнішнього стикувального кільця 5 та розміру пазів фіксації 6, а висота зубчиків регулювання 7 та язичка регулювання 13 буде залежати від загальної маси лицьової кришки. Таким чином, запропонований вентилятор «ПАРУСУ», як він описаний вище, без обмежень, має просту у виробництві конструкцію, є придатним для поєднання із дизайнерськими рішеннями оздоблення приміщення, зокрема може бути оздоблена такими ж само дизайнерськими елементами, що застосовуються і у всьому приміщені, та, при цьому, має можливість обертатись відносно вісі центру симетрії кришки «парусу» та дозволяє здійснювати швидкий та зручний монтаж/демонтаж лицьової кришки без ризику виходу з ладу фіксуючого елементу. Приклади В цілому, змонтований вентилятор відповідає загальному кресленню, що наведено на Фіг. 4 Складання пристрою: Варіант І: корпус вентилятору монтують у вентиляційний канал, далі першу ніжку фіксування 9 фіксують із першим елементом закріплення, що виконаний на корпусі вентилятору, потім другу ніжку фіксування 9, що знаходиться з протилежної сторони на фіксаторі 2, фіксують із другим елементом закріплення та третю ніжку фіксування 9 фіксують із третім елементом закріплення та четверту ніжку фіксування 9, що знаходиться з протилежної сторони від третьої фіксують із четвертим елементом закріплення (Фіг.4, вид С-С). До зафіксованого на корпусі 1 фіксатору 2, у зовнішнє стикувальне кільце 5 вводять внутрішнє стикувальне кільце 11 лицьової кришки 3, таким чином, щоб замки фіксації 12 увійшли в пази фіксації 6 (Фіг.4, розріз D). Регулювання положення лицьової кришки 3 здійс 5 39666 нюється за рахунок фіксування язичка регулювання 13 між зубчиками регулювання 7 (Фіг.4, розріз Е) обертаючі лицьову кришку за часовою чи проти часової стрілки. Варіант II: корпус вентилятору монтують у вентиляційний канал, далі першу ніжку фіксування 9 фіксують із першим елементом закріплення, що виконаний на корпусі вентилятору, потім другу ніжку фіксування 9, що знаходиться з протилежної сторони на фіксаторі 2, фіксують із другим елементом закріплення (Фіг.4, вид С-С). До зафіксованого на корпусі 1 фіксатору 2, у зовнішнє стикувальне кільце 5 вводять внутрішнє стикувальне кільце 11 лицьової кришки 3, таким чином, щоб замки фіксації 12 увійшли в пази фіксації 6 (Фіг.4, розріз D). Регулювання положення лицьової кришки З здійснюється за рахунок фіксування язичка регулювання 13 між зубчиками регулювання 7 (Фіг.4, розріз Е) обертаючі лицьову кришку за часовою чи проти часової стрілки. Виконання пристрою: 1. Вентилятор «ПАРУСУ», у всіх описаних вище втіленнях підпадає під загальне креслення, що наведено на Фіг. 9, та відрізняється лише габаритними розмірами. Типові розміри (в міліметрах) згідно з Фіг. 9 наведено в таблиці нижче: Таблиця X Y L 6 220 220 246 246 275 126 111 132 116 153 100 100 125 125 150 Тоді як вищенаведений опис викладає принципи даної корисної моделі, з прикладами, наведеними з метою ілюстрації, слід розуміти, що застосування корисної моделі включає всі звичайні варіації, адаптації та/або модифікації, які входять в межі наступної формули, та їх еквіваленти. Термін "фіксація" або "фіксування" в даній заявці означає закріплення одного елементу відносно іншого елементу із можливістю виведення одного елементу відносно іншого із закріплення при зовнішній дії. Якщо не визначено інше, те хнічні та наукові терміни, що використовуються в даній заявці, мають значення, що звичайно зрозумілі фахівцю в даній галузі техніки. Всі патенти, заявки, опубліковані заявки та інші публікації та визначення з інформаційних джерел, включені в дану заявку в повному обсязі шляхом посилання. Коли існує будь-яке протиріччя або відмінність між визначеннями в даній частині та визначеннями, які включені або процитовані в будь-яких патентах, заявках, опублікованих заявках та інших публікаціях та визначеннях, які отримані з інших баз даних, дійсними є визначення, надані в даній частині. 7 Комп’ютерна в ерстка О. Рябко 39666 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
