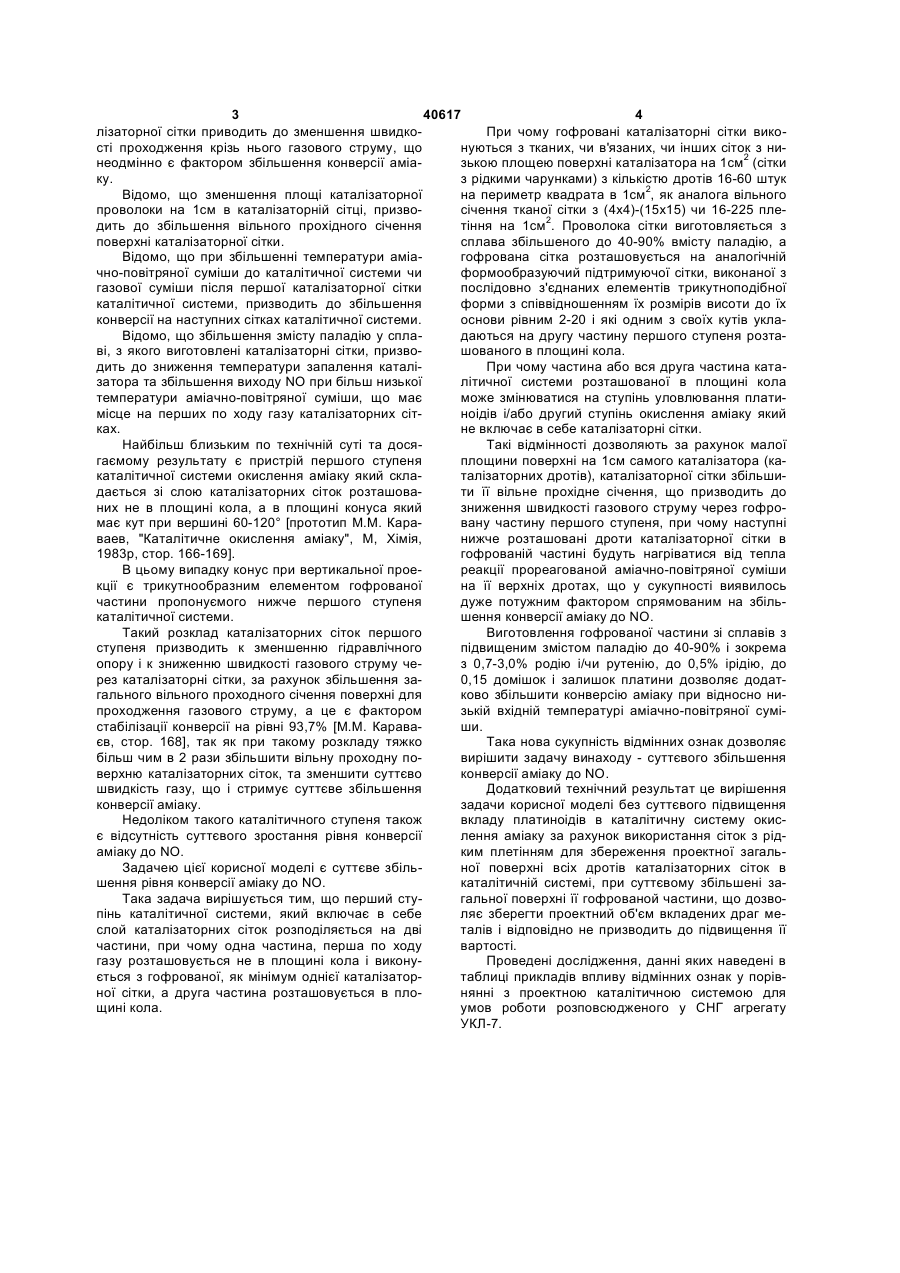

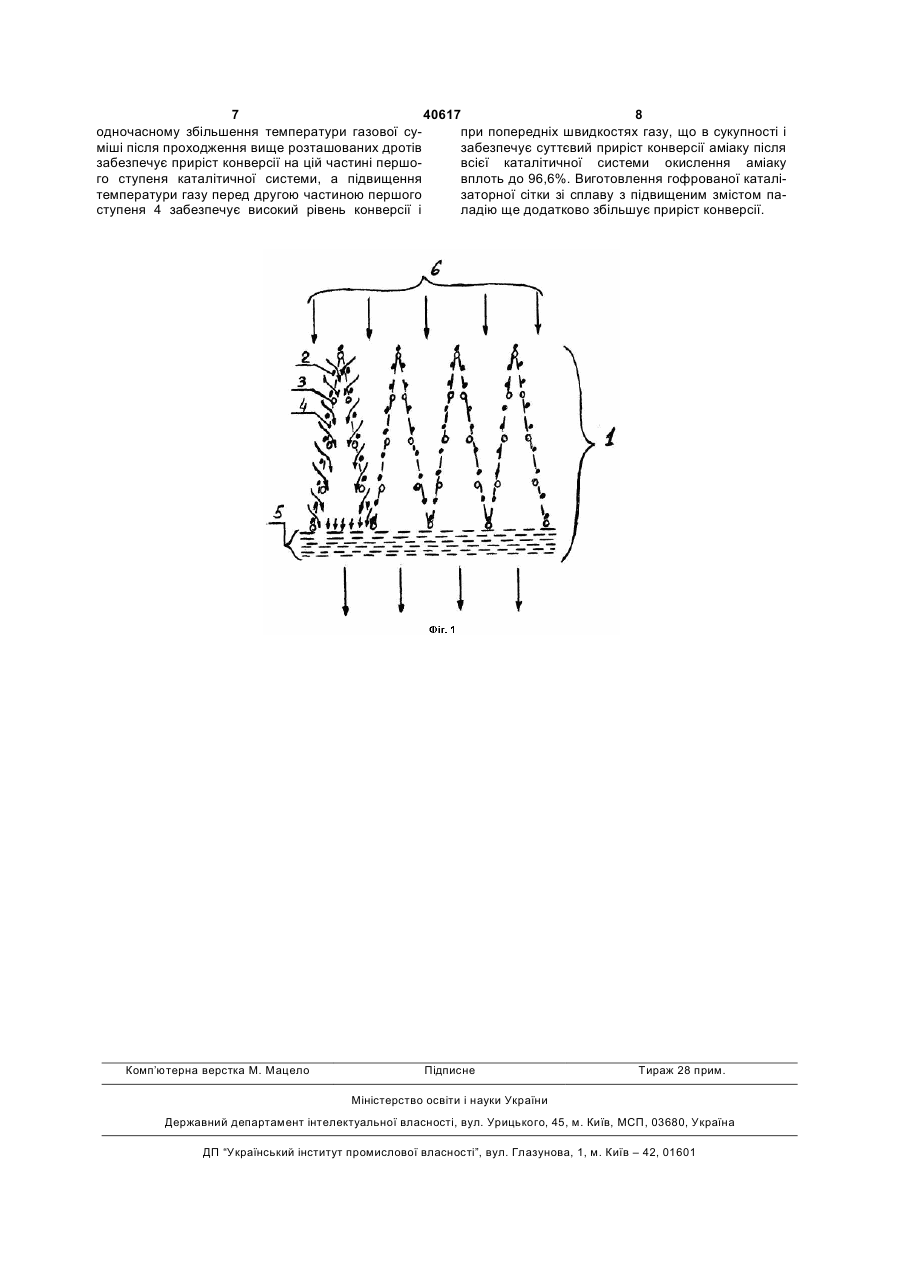

Перший ступінь каталітичної системи окислення аміаку

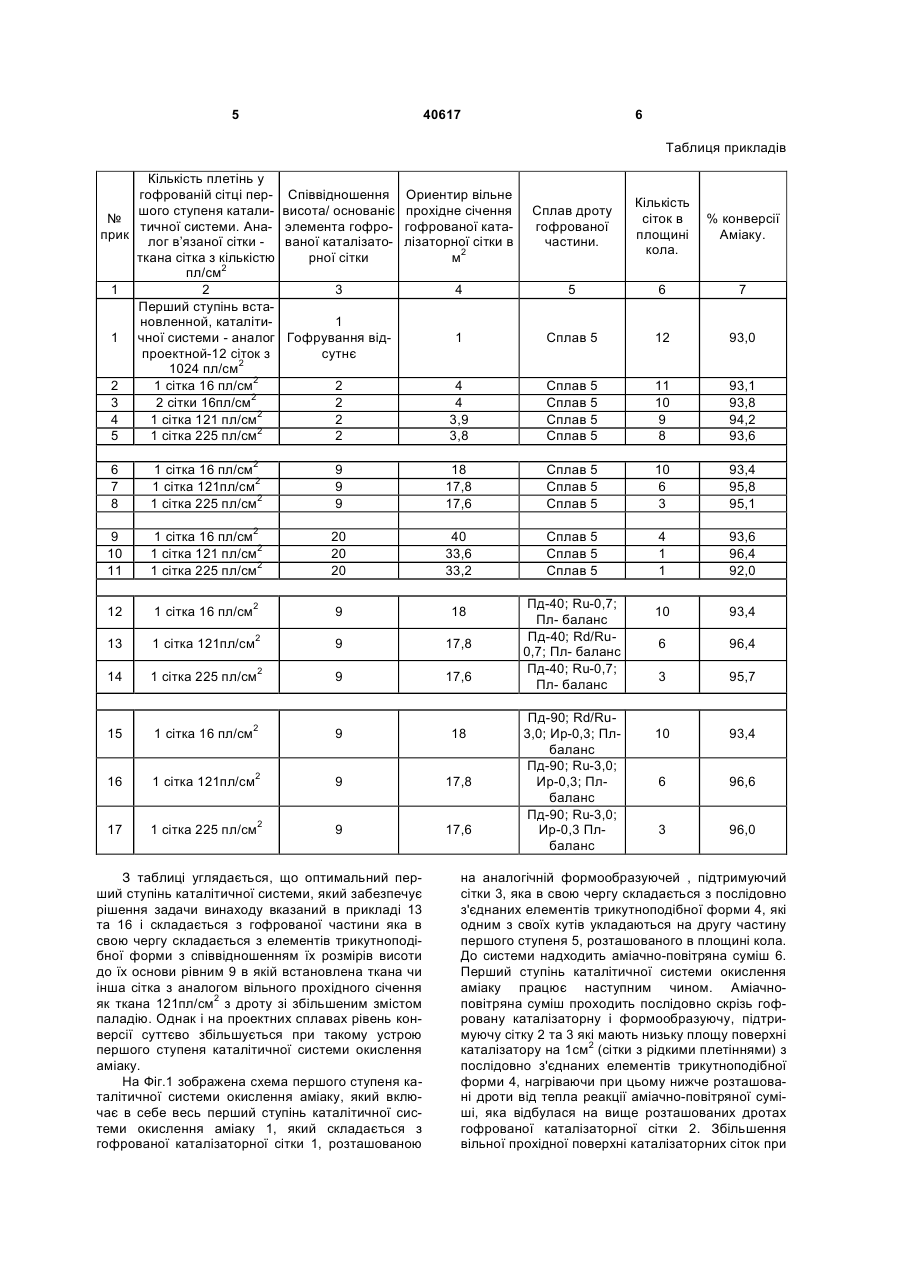

1. Перший ступінь каталітичної системи окислення аміаку, який складається з шару каталізаторних платинових сіток, який відрізняється тим, що він розподіляється на дві частини, причому одна частина, перша по ходу газу, розташовується не в площині кола і виконується з гофрованої, як мінімум, однієї каталізаторної сітки, а друга частина розташовується в площині кола. 2. Пристрій по п. 1, який відрізняється тим, що гофрована каталізаторна сітка виконується з тканих чи в'язаних, чи інших сіток з рідкими чарунками з кількістю дротів 16-60 на периметр квадрата 1 U 1 3 40617 4 лізаторної сітки приводить до зменшення швидкоПри чому гофровані каталізаторні сітки викості проходження крізь нього газового струму, що нуються з тканих, чи в'язаних, чи інших сіток з нинеодмінно є фактором збільшення конверсії аміазькою площею поверхні каталізатора на 1см2 (сітки ку. з рідкими чарунками) з кількістю дротів 16-60 штук Відомо, що зменшення площі каталізаторної на периметр квадрата в 1см2, як аналога вільного проволоки на 1см в каталізаторній сітці, призвосічення тканої сітки з (4х4)-(15х15) чи 16-225 пледить до збільшення вільного прохідного січення тіння на 1см2. Проволока сітки виготовляється з поверхні каталізаторної сітки. сплава збільшеного до 40-90% вмісту паладію, а Відомо, що при збільшенні температури аміагофрована сітка розташовується на аналогічній чно-повітряної суміши до каталітичної системи чи формообразуючий підтримуючої сітки, виконаної з газової суміши після першої каталізаторної сітки послідовно з'єднаних елементів трикутноподібної каталітичної системи, призводить до збільшення форми з співвідношенням їх розмірів висоти до їх конверсії на наступних сітках каталітичної системи. основи рівним 2-20 і які одним з своїх кутів уклаВідомо, що збільшення змісту паладію у спладаються на другу частину першого ступеня розтаві, з якого виготовлені каталізаторні сітки, призвошованого в площині кола. дить до зниження температури запалення каталіПри чому частина або вся друга частина катазатора та збільшення виходу NO при більш низької літичної системи розташованої в площині кола температури аміачно-повітряної суміши, що має може змінюватися на ступінь уловлювання платимісце на перших по ходу газу каталізаторних сітноідів і/або другий ступінь окислення аміаку який ках. не включає в себе каталізаторні сітки. Найбільш близьким по технічній суті та досяТакі відмінності дозволяють за рахунок малої гаємому результату є пристрій першого ступеня площини поверхні на 1см самого каталізатора (какаталітичної системи окислення аміаку який склаталізаторних дротів), каталізаторної сітки збільшидається зі слою каталізаторних сіток розташовати її вільне прохідне січення, що призводить до них не в площині кола, а в площині конуса який зниження швидкості газового струму через гофромає кут при вершині 60-120° [прототип М.М. Каравану частину першого ступеня, при чому наступні ваев, "Каталітичне окислення аміаку", М, Хімія, нижче розташовані дроти каталізаторної сітки в 1983р, стор. 166-169]. гофрованій частині будуть нагріватися від тепла В цьому випадку конус при вертикальної проереакції прореагованой аміачно-повітряної суміши кції є трикутнообразним елементом гофрованої на її верхніх дротах, що у сукупності виявилось частини пропонуємого нижче першого ступеня дуже потужним фактором спрямованим на збількаталітичної системи. шення конверсії аміаку до NО. Такий розклад каталізаторних сіток першого Виготовлення гофрованої частини зі сплавів з ступеня призводить к зменшенню гідравлічного підвищеним змістом паладію до 40-90% і зокрема опору і к зниженню швидкості газового струму чез 0,7-3,0% родію і/чи рутенію, до 0,5% ірідію, до рез каталізаторні сітки, за рахунок збільшення за0,15 домішок і залишок платини дозволяє додатгального вільного проходного січення поверхні для ково збільшити конверсію аміаку при відносно нипроходження газового струму, а це є фактором зькій вхідній температурі аміачно-повітряної сумістабілізації конверсії на рівні 93,7% [М.М. Караваши. єв, стор. 168], так як при такому розкладу тяжко Така нова сукупність відмінних ознак дозволяє більш чим в 2 рази збільшити вільну проходну повирішити задачу винаходу - суттєвого збільшення верхню каталізаторних сіток, та зменшити суттєво конверсії аміаку до NO. швидкість газу, що і стримує суттєве збільшення Додатковий технічний результат це вирішення конверсії аміаку. задачи корисної моделі без суттєвого підвищення Недоліком такого каталітичного ступеня також вкладу платиноідів в каталітичну систему окисє відсутність суттєвого зростання рівня конверсії лення аміаку за рахунок використання сіток з рідаміаку до NО. ким плетінням для збереження проектної загальЗадачею цієї корисної моделі є суттєве збільної поверхні всіх дротів каталізаторних сіток в шення рівня конверсії аміаку до NО. каталітичній системі, при суттєвому збільшені заТака задача вирішується тим, що перший стугальної поверхні її гофрованой частини, що дозвопінь каталітичної системи, який включає в себе ляє зберегти проектний об'єм вкладених драг меслой каталізаторних сіток розподіляється на дві талів і відповідно не призводить до підвищення її частини, при чому одна частина, перша по ходу вартості. газу розташовується не в площині кола і виконуПроведені дослідження, данні яких наведені в ється з гофрованої, як мінімум однієї каталізатортаблиці прикладів впливу відмінних ознак у порівної сітки, а друга частина розташовується в плонянні з проектною каталітичною системою для щині кола. умов роботи розповсюдженого у СНГ агрегату УКЛ-7. 5 40617 6 Таблиця прикладів Кількість плетінь у гофрованій сітці першого ступеня катали№ тичної системи. Анаприк лог в’язаної сітки ткана сітка з кількістю пл/см2 1 2 Перший ступінь встановленной, каталіти1 чної системи - аналог проектной-12 сіток з 1024 пл/см2 2 1 сітка 16 пл/см2 3 2 сітки 16пл/см2 4 1 сітка 121 пл/см2 5 1 сітка 225 пл/см2 Співвідношення висота/ основаніє элемента гофрованої каталізаторної сітки Ориентир вільне прохідне січення гофрованої каталізаторної сітки в м2 Сплав дроту гофрованої частини. Кількість сіток в площині кола. % конверсії Аміаку. 3 4 5 6 7 1 Гофрування відсутнє 1 Сплав 5 12 93,0 2 2 2 2 4 4 3,9 3,8 Сплав 5 Сплав 5 Сплав 5 Сплав 5 11 10 9 8 93,1 93,8 94,2 93,6 6 7 8 1 сітка 16 пл/см2 1 сітка 121пл/см2 1 сітка 225 пл/см2 9 9 9 18 17,8 17,6 Сплав 5 Сплав 5 Сплав 5 10 6 3 93,4 95,8 95,1 9 10 11 1 сітка 16 пл/см2 1 сітка 121 пл/см2 1 сітка 225 пл/см2 20 20 20 40 33,6 33,2 Сплав 5 Сплав 5 Сплав 5 4 1 1 93,6 96,4 92,0 12 1 сітка 16 пл/см2 9 18 10 93,4 13 1 сітка 121пл/см2 9 17,8 6 96,4 14 1 сітка 225 пл/см2 9 17,6 3 95,7 15 1 сітка 16 пл/см2 9 18 10 93,4 16 1 сітка 121пл/см2 9 17,8 6 96,6 17 1 сітка 225 пл/см2 9 17,6 3 96,0 З таблиці углядається, що оптимальний перший ступінь каталітичної системи, який забезпечує рішення задачи винаходу вказаний в прикладі 13 та 16 і складається з гофрованої частини яка в свою чергу складається з елементів трикутноподібної форми з співвідношенням їх розмірів висоти до їх основи рівним 9 в якій встановлена ткана чи інша сітка з аналогом вільного прохідного січення як ткана 121пл/см2 з дроту зі збільшеним змістом паладію. Однак і на проектних сплавах рівень конверсії суттєво збільшується при такому устрою першого ступеня каталітичної системи окислення аміаку. На Фіг.1 зображена схема першого ступеня каталітичної системи окислення аміаку, який включає в себе весь перший ступінь каталітичної системи окислення аміаку 1, який складається з гофрованої каталізаторної сітки 1, розташованою Пд-40; Ru-0,7; Пл- баланс Пд-40; Rd/Ru0,7; Пл- баланс Пд-40; Ru-0,7; Пл- баланс Пд-90; Rd/Ru3,0; Ир-0,3; Плбаланс Пд-90; Ru-3,0; Ир-0,3; Плбаланс Пд-90; Ru-3,0; Ир-0,3 Плбаланс на аналогічній формообразуючей , підтримуючий сітки 3, яка в свою чергу складається з послідовно з'єднаних елементів трикутноподібної форми 4, які одним з своїх кутів укладаються на другу частину першого ступеня 5, розташованого в площині кола. До системи надходить аміачно-повітряна суміш 6. Перший ступінь каталітичної системи окислення аміаку працює наступним чином. Аміачноповітряна суміш проходить послідовно скрізь гофровану каталізаторну і формообразуючу, підтримуючу сітку 2 та 3 які мають низьку площу поверхні каталізатору на 1см2 (сітки з рідкими плетіннями) з послідовно з'єднаних елементів трикутноподібної форми 4, нагріваючи при цьому нижче розташовані дроти від тепла реакції аміачно-повітряної суміші, яка відбулася на вище розташованих дротах гофрованої каталізаторної сітки 2. Збільшення вільної прохідної поверхні каталізаторних сіток при 7 40617 8 одночасному збільшення температури газової супри попередніх швидкостях газу, що в сукупності і міші після проходження вище розташованих дротів забезпечує суттєвий приріст конверсії аміаку після забезпечує приріст конверсії на цій частині першовсієї каталітичної системи окислення аміаку го ступеня каталітичної системи, а підвищення вплоть до 96,6%. Виготовлення гофрованої каталітемператури газу перед другою частиною першого заторної сітки зі сплаву з підвищеним змістом паступеня 4 забезпечує високий рівень конверсії і ладію ще додатково збільшує приріст конверсії. Комп’ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
