Регулятор витрати

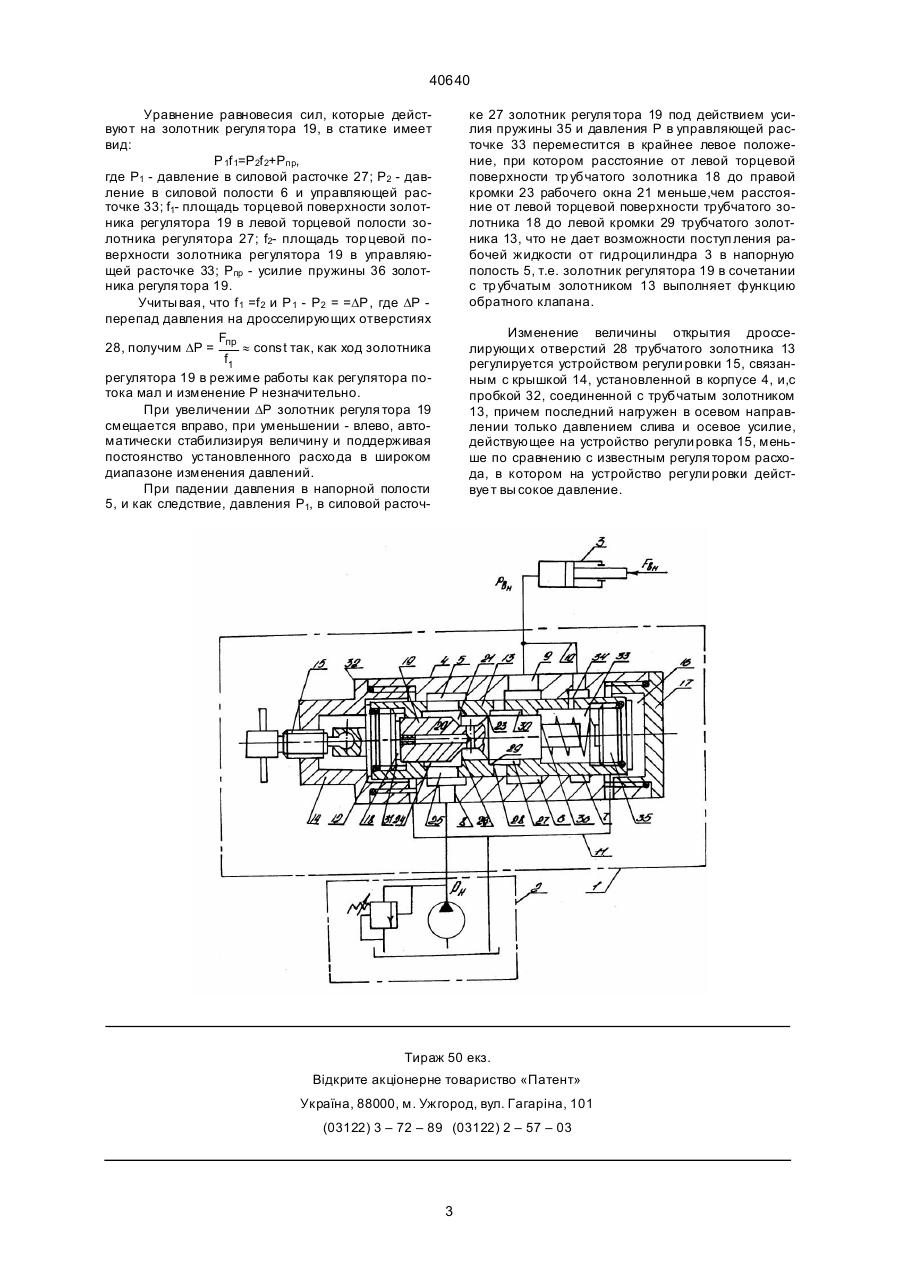

Регулятор расхода, содержащий корпус, имеющий силовую полость, управляющую полость, напорную полость, сливной канал, управляющий канал, связывающий управляющую полость с силовой полостью, золотник регулятора, имеющий рабочее окно, пружину, левую и правую торцевые полости, управляющий канал, связывающий левую торцевую полость золотника регуля тора и рабочее окно, трубчатый золотник, 40640 лотнике выполнены радиальные и управляющие отверстия, напорная, уп равляющая и силовая расточки, последняя имеет правую и левую кромки, золотник регуля тора установлен внутри трубчатого золотника, причем напорная полость корпуса связана с напорной расточкой трубчатого золотника через радиальные отверстия, управляющая расточка трубчатого золотника связана через управляющие отверстия трубчатого золотника с управляющей полостью корпуса, а в крайнем левом положении золотника регуля тора расстояние от левой торцевой поверхности трубчатого золотника до правой кромки рабочего окна регуля тора меньше, чем расстояние от левой торцевой поверхности тр убчатого золотника до левой кромки силовой расточки трубчатого золотника, при этом левая и правая торцевые полости трубчатого золотника связаны со сливным каналом. В результате то го, что в трубчатом золотнике выполнены радиальные и управляющие отверстия, напорная, управляющая и силовая расточки, последняя имеет правую и левую кромки, золотник регуля тора установлен внутри трубчатого золотника, причем напорная полость, корпуса связана с напорной расточкой трубчатого золотника через радиальные отверстия, управляющая расточка трубчатого золотника связана через управляющие отверстия трубчатого золотника с управляющей полостью корпуса, а в крайнем левом положении золотника регуля тора расстояние от левой торцевой поверхности трубчатого золотника до правой кромки рабочего окна регуля тора меньше, чем расстояние от левой торцевой поверхности тр убчатого золотника до левой кромки силовой расточки трубчатого золотника, левая и правая торцевые полости трубчатого золотника связаны со сливным каналом расши ряются функциональные возможности регулятора потока, так как ему придаются функции обратного клапана за счет установки золотника регулятора внутри трубчатого золотника и подбора соответствующих гео метрических параметров, уменьшаются га бариты регуля тора, повышается долговечность работы, за счет переноса трубчатого золотника из области высокого давления в область низкого, благодаря связи торцевых полостей трубчатого золотника со сливным каналом. На графическом материале представлена гидросистема с регулятором расхода. Гидросистема включает регулятор расхо да 1, насосную установку 2 и гидроцилиндр 3. Регуля тор расхо да 1 содержит корпус 4, имеющий напорную полость 5, силовую полость 6, уп равляющую полость 7. напорное отверстие 8, силовое отверстие 9, управляющий канал 10, сливной канал 11, левую торцевую полость 12 трубчатого золотника 13, в которой установлена крышка 14 трубчатого золотника 13, и правую торцевую полость 16 трубчатого золотника 13, в которой установлена крышка 17, трубчатый золотник 13 имеет левую тор цевую поверхность 18 и в нем установлен золотник регуля тора 19, имеющий управляющий канал 20 и рабочее окно 21, имеющее левую кромку, 22 и правую кромку 23, и вы полнены напорная расточка 24 с радиальными отверстиями 25 и рабочей кромкой 26, силовая расточка 27 с дросселирующими отверстиями 28 и с левой кромкой 29 и правой кромкой 30, левая торцевая полость золотника регуля тора 31, в которой установлена пробка 32, управляющая расточка 33 с уп равляющими отверстиями 34, в которой установлен упор 35 и пружина золотника регуля тора 36. Регуля тор расхода работает следующим образом. В начальный момент времени насосная установка 2 отключена, а гидроцилиндр 3 нагружен внешней нагруз кой Fвн. Давление в напорной линии насосной уста новки 2 Рн=0. Вследствие этого золотник регуля тора 19 находится под действием усилия Р2= f 1 Fв н Рпр , где fц - площадь поршня гидfц роцилиндра 3, f1 - площадь торцевой поверхности золотника регуля тора 19, Рпр - усилие пружины золотника регулятора 35 в крайнем левом положении. При этом расстояние от левой торцевой поверхности 18 тр убчатого золотника 13 до правой кромки 23 рабочего окна золотника регулятора 21 меньше, чем расстояние от левой торцевой поверхности тр убчатого золотника 18 до левой кромки 29 трубчатого золотника 13. Это не дает возможности поступать рабочей жидкости от гидроцилиндра 3 к насосной установке 2, т.е. золотник регулятора 19 в сочетании с трубчатым золотником 13 выполняет функцию обратного клапана. При запуске насосной уста новки 2 рабочая жидкость поступает из напорного отверстия 8 в напорную полость 5 корпуса 4 и далее через радиальные отверстия 25, напорную расточку 24, рабочее окно золотника регуля тора 21, управляющий канал 20 золотника регулятора 19 в левую торцевую полость золотника регуля тора 31. Давление Рн в напорной линии насосной установки 2 растет до тех пор пока не станет больше давлеF ния P2= Fв н + пр . Золотник регуля тора 19 начнет f1 fц движение вправо до те х пор, пока расстояние от левой торцевой поверхности трубчатого золотника 18 до правой кромки 23 рабочего окна золотника регулятора 21 не станет больше расстояния от левой торцевой, поверхности тр убчатого золотника 12 до левой кромки 29 трубчатого золотника 13, при этом левая крoмка рабочего окна регуля тора 22 приблизится к рабочей кромке напорной расточки 26 и золотник регулятора 19 начнет работать в режиме регулятора расхо да. В этом случае рабочая жидкость поступает через дросселирующие отверстие 28 в силовую расточку 26, силовую полость 6, которая связана с гидроцилиндром 3 и управляющей расточкой 33 через управляющий канал 10, уп равляющую полость 7 и управляющие отверстие 34 Золотник регуля тора 19 находится в состоянии равновесия под действием усилия Рпр пружины 36 и усилий от давления рабочей жидкости в левой торцевой полости золотника регуля тора 31 и от давления в управляющей расточке 33. При осевых перемещениях золотника регуля тора 19 изменяется гидравлическое сопротивление рабочего окна золотника регулятора 21, вследствие чего давление Р в силовой расточке 27 понижается по сравнению с давлением в напорной расточке 24 и напорном отверстии 8. 2 40640 Уравнение равновесия сил, которые действуют на золотник регуля тора 19, в статике имеет вид: Р 1f 1=Р2f 2+Pпр, где Р1 - давление в силовой расточке 27; Р2 - давление в силовой полости 6 и управляющей расточке 33; f1- площадь торцевой поверхности золотника регулятора 19 в левой торцевой полости золотника регулятора 27; f2- плoщадь тор цевой поверхности золотника регулятора 19 в управляющей расточке 33; Рпр - усилие пружины 36 золотника регуля тора 19. Учитывая, что f 1 =f 2 и Р 1 - Р2 = =DР, где DР перепад давления на дросселирующих отверстиях F 28, получим DP = пр » const так, как ход золотника f1 регулятора 19 в режиме работы как регулятора потока мал и изменение Р незначительно. При увеличении DР золотник регуля тора 19 смещается вправо, при уменьшении - влево, автоматически стабилизируя величину и поддерживая постоянство установленного расхо да в широком диапазоне изменения давлений. При падении давления в напорной полости 5, и как следствие, давления Р1, в силовой расточ ке 27 золотник регуля тора 19 под действием усилия пружины 35 и давления Р в управляющей расточке 33 переместится в крайнее левое положение, при котором расстояние от левой торцевой поверхности тр убчатого золотника 18 до правой кромки 23 рабочего окна 21 меньше,чем расстояние от левой торцевой поверхности трубчатого золотника 18 до левой кромки 29 трубчатого золотника 13, что не дает возможности поступ ления рабочей жидкости от гидроцилиндра 3 в напорную полость 5, т.е. золотник регулятора 19 в сочетании с тр убчатым золотником 13 выполняет функцию обратного клапана. Изменение величины открытия дросселирующи х отверстий 28 трубчатого золотника 13 регулируется устройством регули ровки 15, связанным с крышкой 14, установленной в корпусе 4, и,с пробкой 32, соединенной с трубчатым золотником 13, причем последний нагружен в осевом направлении только давлением слива и осевое усилие, действующее на устройство регули ровка 15, меньше по сравнению с известным регуля тором расхода, в котором на устройство регули ровки действуе т вы сокое давление. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 40640 4
