Регулятор витрати

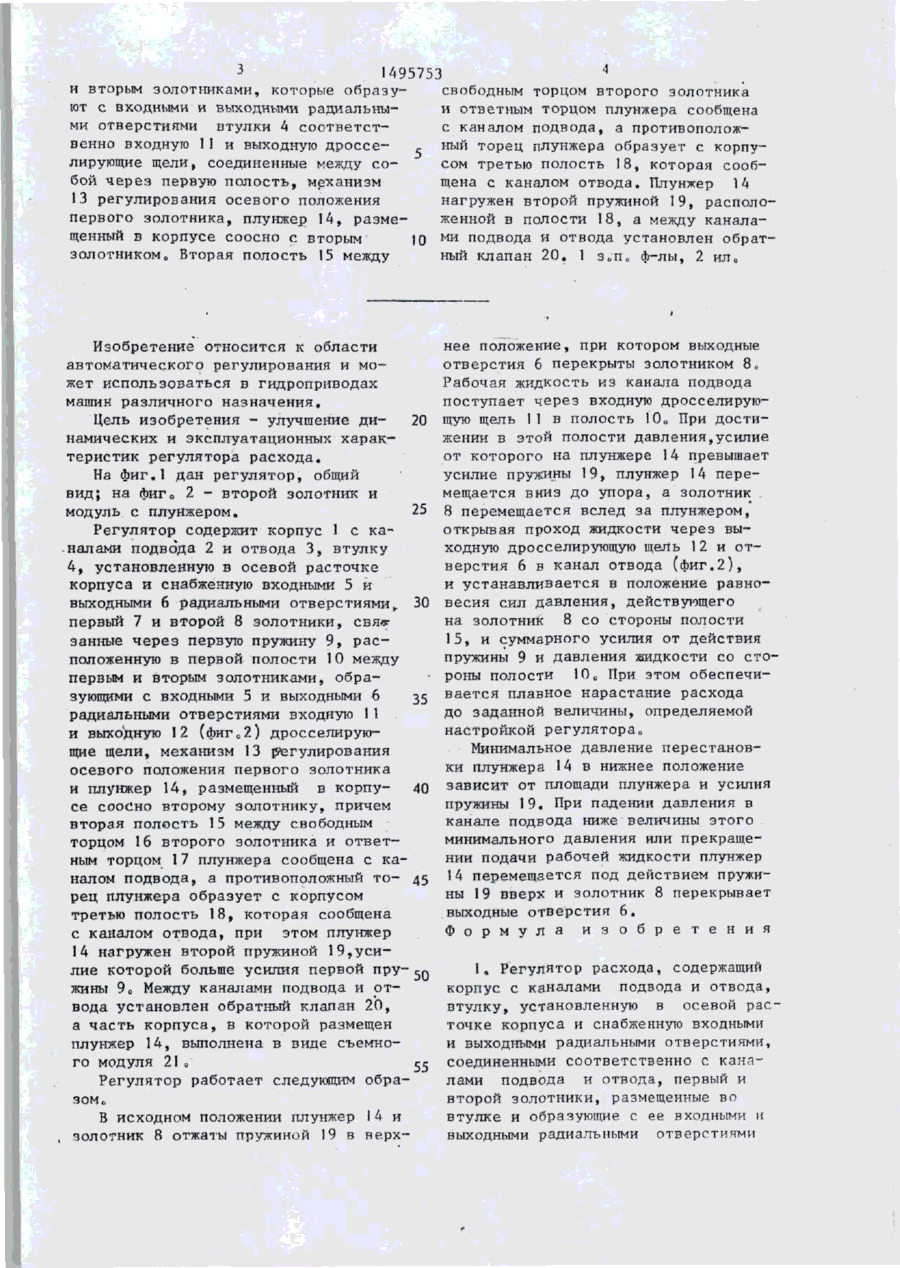

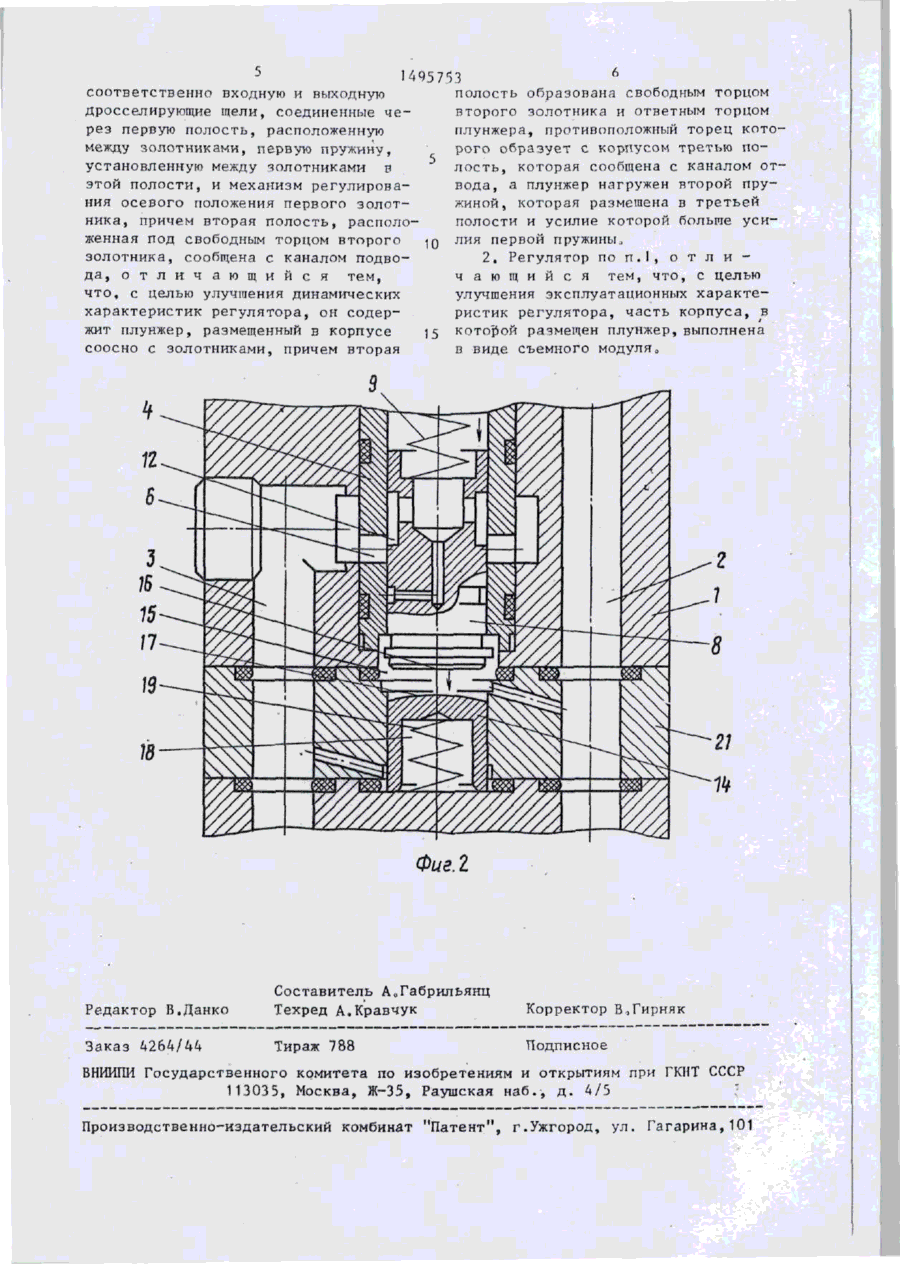

Изобретение относится к автоматическому регулированию и может использоваться в гидроприводах машин различного назначения* Цель изобретения - улучшение динамических и эксплуатационных характеристик регулятора расхода о Регулятор расхода содержит корпус 1 с каналами подвода 2 и отвода 3 , в осевой расточке которого установлена втулка 4 с входными 5 и выходными 6 радиальными отверстиями, первый 7 и второй 8 золотники, первую пружину 9, расположенную в первой полости 10 между первым (Л с CD ел СП 00 ui 1495753 и вторым золотниками, которые образусвободным торцом второго золотника ют с входными и выходными радиальныи ответным торцом плунжера сообщена ми отверстиями втулки 4 соответстс каналом подвода, а противоположвенно входную 1I и выходную дроссеный торец плунжера образует с корпулирующие щели, соединенные между сосом третью полость 18, которая сооббой через первую полость, механизм щена с каналом отвода. Плунжер 14 13 регулирования осевого положения нагружен второй пружиной 19, располопервого золотника, плунжер 14, размеженной в полости 18, а между каналащенный в корпусе соосно с вторым 10 ми подвода и отвода установлен обратзолотником0 Вторая полость 15 между ный клапан 20. 1 зоп„ ф-лы, 2 ил 0 Изобретение относится к области автоматического регулирования и может использоваться в гидроприводах машин различного назначения. Цель изобретения - улучшение ди20 намических и эксплуатационных характеристик регулятора расхода. На фиг.1 дан регулятор, общий вид; на фиг о 2 - второй золотник и 25 модуль с плунжером. Регулятор содержит корпус 1 с каналами подвода 2 и отвода 3, втулку 4, установленную в осевой расточке корпуса и снабженную входными 5 и выходными 6 радиальными отверстиями, 30 первый 7 и второй 8 золотники, свят эанные через первую пружину 9, расположенную в первой полости 10 между первым и вторым золотниками, образующими с входными 5 и выходными 6 35 радиальными отверстиями входную 11 и выходную 12 Сфиго?.) дросселирующие щели, механизм 13 регулирования осевого положения первого золотника и плунжер 14, размещенный в корпу- 40 се соосно второму золотнику, причем вторая полость 15 между свободным торцом 16 второго золотника и ответным торцом 17 плунжера сообщена с каналом подвода, а противоположный то- 45 рец плунжера образует с корпусом третью полость 18, которая сообщена с каналом отвода, при этом плунжер 14 нагружен второй пружиной 19,усилие которой больше усилия первой пру- . о жины 9 0 Между каналами подвода и отвода установлен обратный клапан 20, а часть корпуса, в которой размещен плунжер 14, выполнена в виде съемного модуля 21 0 нее положение, при котором выходные отверстия 6 перекрыты золотником 8о Рабочая жидкость из канала подвода поступает через входную дросселирующую щель 11 в полость 10 о При достижении в этой полости давления,усилие от которого на плунжере 14 превышает усилие пружины 19, плунжер 14 перемещается вниз до упора, а золотник 8 перемещается вслед за плунжером, открывая проход жидкости через выходную дросселирующую щель 12 и отверстия 6 в канал отвода (фиг.2), и устанавливается в положение равновесия сил давления, действующего на золотник 8 со стороны полости 15, и суммарного усилия от действия пружины 9 и давления жидкости со стороны полости 10 о При этом обеспечивается плавное нарастание расхода до заданной величины, определяемой настройкой регулятора,, Минимальное давление перестановки плунжера 14 в нижнее положение зависит от площади плунжера и усилия пружины 19, При падении давления в канале подвода ниже величины этого минимального давления или прекращении подачи рабочей жидкости плунжер 14 перемещается под действием пружины 19 вверх и золотник 8 перекрывает выходные отверстия 6, Ф о р м у л а и з о б р е т е н и я 1 Э Регулятор расхода, содержащий корпус с каналами подвода и отвода, втулку, установленную в осевой расточке корпуса и снабженную входными и выходными радиальными отверстиями, соединенными соответственно с кана55 лами подвода и отвода, первый и Регулятор работает следующим обравторой золотники, размещенные во зом, втулке и образующие с ее входными и В исходном положении плунжер 14 и выходными радиальными отверстиями золотник 8 отжаты пружиной 19 в верх 6 1495753 соответственно входную и выходную дросселирующие щели, соединенные через первую полость, расположенную между золотниками, первую пружину, установленную между -золотниками в этой полости, и механизм регулирования осевого положения первого золотника, причем вторая полость, расположенная под свободным торцом второго •]Q золотника, сообщена с каналом подвода, о т л и ч а ю щ и й с я тем, что, с целью улучшения динамических характеристик регулятора, он содержит плунжер, размещенный в корпусе 15 соосно с золотниками, причем вторая полость образована свободным торцом второго золотника и ответным торцом плунжера, противоположный торец которого образует с корпусом третью полость, которая сообщена с каналом отвода, а плунжер нагружен второй пружиной, которая разметена в третьей полости и усилие которой больие усилия первой пружины^ 2. Регулятор по п.1, о т л и ч а ю щ и й с я тем, что, с целью улучшения эксплуатационных характеристик регулятора, часть корпуса, в которой размещен плунжер, выполнена в виде съемного модуляо Фиг.! Редактор В,Данко Составитель А0Габрильянц Техред А.Кравчук Корректор Б,Гирняк Заказ Тираж 788 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская на.6., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
