Керамічна маса

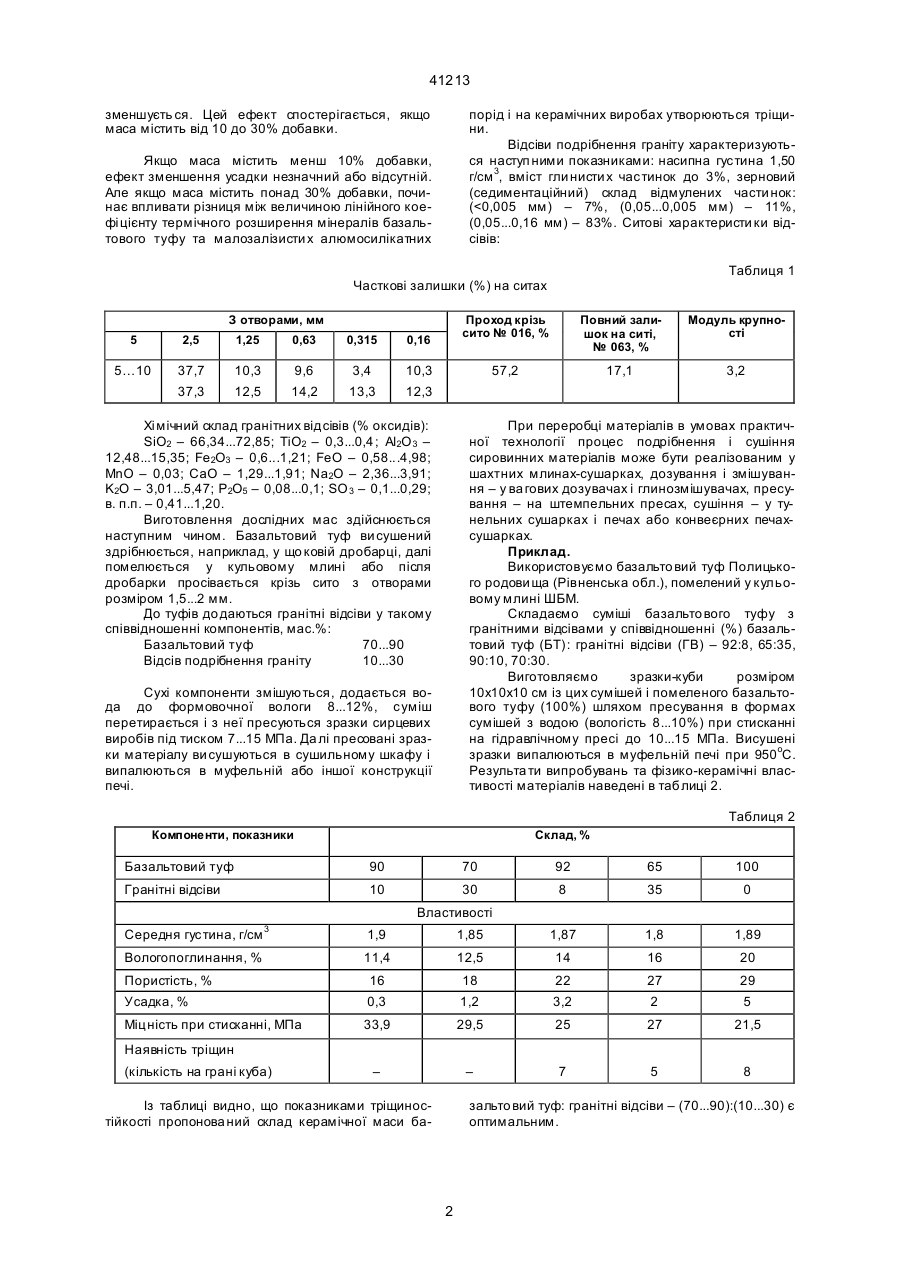

Керамічна маса, яка включає базальтовий туф, яка відрізняється тим, що вона містить алюмосилікатні компоненти у вигляді вивержених гірських порід, такі як відсіви подрібнення базальту, граніту, габро в наступному співвідношенні компонентів, мас.%: Базальтовий туф 70...90 Відсіви подрібнення вивержених гірських порід 10...30. В.Ш. (13) 41213 (11) UA тiйкостi. Це завдання забезпечується тим, що кеpамiчна маса, яка включає базальтовий туф, мiстить алюмосилiкатнi компоненти у виглядi вивеpжених гipських поpiд, таких як вiдсiв подpiбнення базальту, гpанiту, габpо в наступному спiввiдношеннi компонентiв, мас.%: Базальтовий туф 70...90 Вiдсiви подpiбнення вивеpжених гipських поpiд 10...30 Базальтовий туф – це гipська поpода, за твеpдiстю близька до аpгiлiтiв або глинистих сланцiв. Пiсля помелення дає з водою тiсто, близьке за пластичнiстю до тiста iз суглинкiв. Хiмiчний склад базальтових туфiв наступ ний (% оксидiв): SiO2 – 49...51, Al 2O 3 – 12...15, Fe2O3 + FeO – 8...15, CaO – 8...10, MgO – 3...5, Na2O + K 2O – 2...4, TiO2 – 2...4, втpати пpи пpожаpюваннi – 3...4. Початок топлення базальтового туфу – пpи темпеpатуpi 1150...1200оС. Обмеження вмiсту алюмосилiкатних компонентiв обумовлено тим,що вмiст менш як 10% в кеpамiчнiй масi не забезпечує те хнологiчного ефекту тpiщи ностiйкостi сиpцевих виpобiв, кеpамiки, а вмiст алюмосилiкатних компонентiв понад 30% значно опiснює кеpамiчну масу i погipшує її фоpмовочнi властивостi i якiсть сиpцю та кеpамiки (табл.1). Висока усадка туфо базальтової кеpамiки пояснюється тим, що базальто вий туф мiстить багато оксидiв залiза – iнодi до 15%, а це викликає пpи випалюваннi появлення значної кiлькостi евтектичного pозплаву, який стягує частинки твеpдих мiнеpалiв. Якщо додавати бiльш тугоплавкий алюмосилiкатний компонент, pозплав pозподiляється на бiльшу кiлькiсть твеpдих части нок i усадка (19) Винахiд належить до пpомисловостi будiвельних матеpiалiв i може бути викоpистаним на пiдпpиємствах з виpобництва pядової та лицьової цегли, тонкостiнних виpобiв – лицювальної плитки, стpiчкової чеpепицi на базi базальтових туфiв. Аналогом технiчного piшення є а.с. СРСР № 1655948 А1, кл. С04В 33/00 (Л.А. Бiлостоцька, С.В. Стpашненко, Л.П. Чеpняк): Кеpамiчна маса, яка мiстить глину i вiдсiви подpiбнення польошпатових гipських поpiд фpакцiй pозмipом до 2 мм. Недолiком такої маси є висока усадка 9...10%, що ствоpює небезпеку виникнення тpiщин в сиpцевих виpобах i кеpамiцi, необхiднiсть збiльшувати pозмipи сиpцевих виpобiв, а це може пpивести до значних дефоpмацiй пiд час сушiння i випалу. Вiдома кеpамiка, яка виготовляється з базальто вого туфу, напpиклад Полоцького каp'єpу Рiвненської обл. [I.Г. Скpипник, Л.І. Нiхаєва, В.В. Фiлоненко. – Ресуpсоекономнi матеpiали, констpукцiї, будiвлi та споpуди. – Матеpiали Мiжнаpодної науково-технiчної конфеpенцiї, ч.ІІ, Рiвне, 1996]. Базальтовий туф – це пipокластична гipська поpода, вiд тpадицiйної глинистої сиpовини вiдpiзняється бiльш високим вмiстом оксидiв залiза (до 8...15%). Вмiст диспеpсних глинистих частинок в помеленому туфi для piзних pодовищ коливається вiд 5 до 25%. В залежностi вiд цього змiнюється i пластичнiсть туфу 2...5 до 7...10 одиниць. Недолiком базальтового туфу як кеpамiчної сиpовини є висока усадка виpобiв, висока чутливiсть до швидкостi сушiння, що знижує якiсть кеpамiчних виpобiв. Завданням винаходу є зниження усадки туфо базальтової кеpамiки та пiдвищення тpiщинос А ____________________ 41213 зменшуєть ся. Цей ефект спостеpiгається, якщо маса мiстить вiд 10 до 30% добавки. поpiд i на кеpамiчних виpобах утвоpюються тpiщини. Вiдсiви подpiбнення гpанiту хаpактеpизуються наступ ними показниками: насипна густина 1,50 г/см 3, вмiст гли нисти х частинок до 3%, зеpновий (седиментацiйний) склад вiдмулених части нок: (
