Секція механізованого кріплення

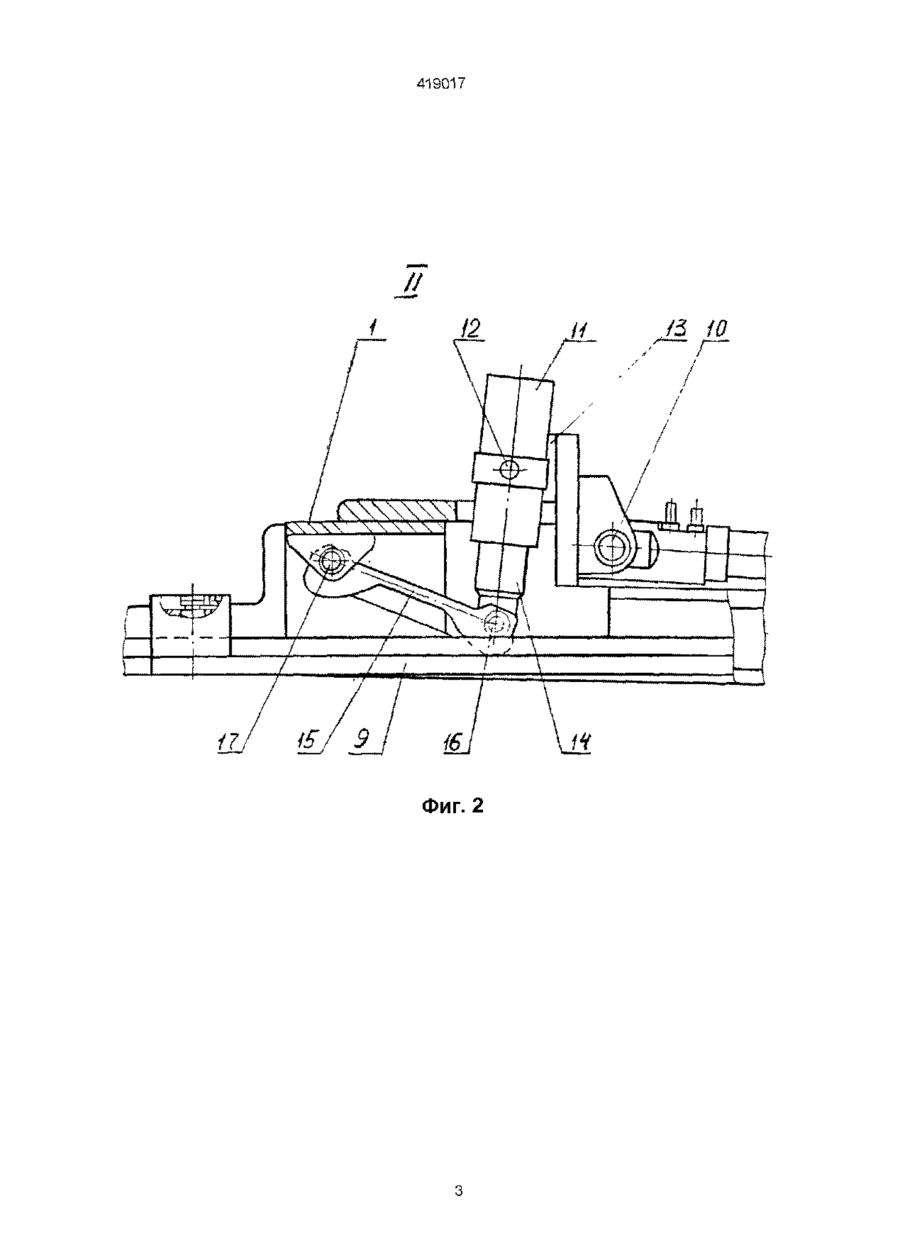

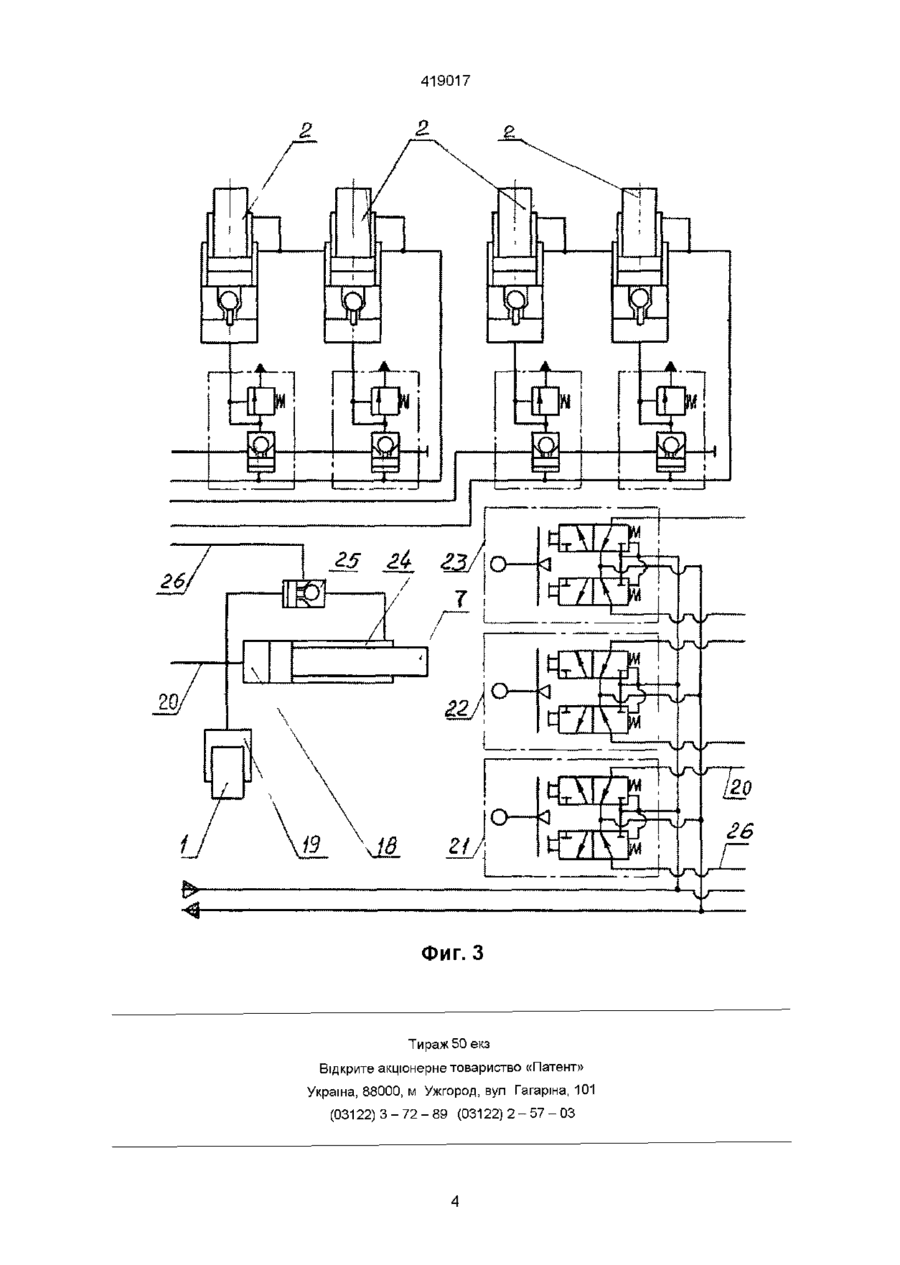

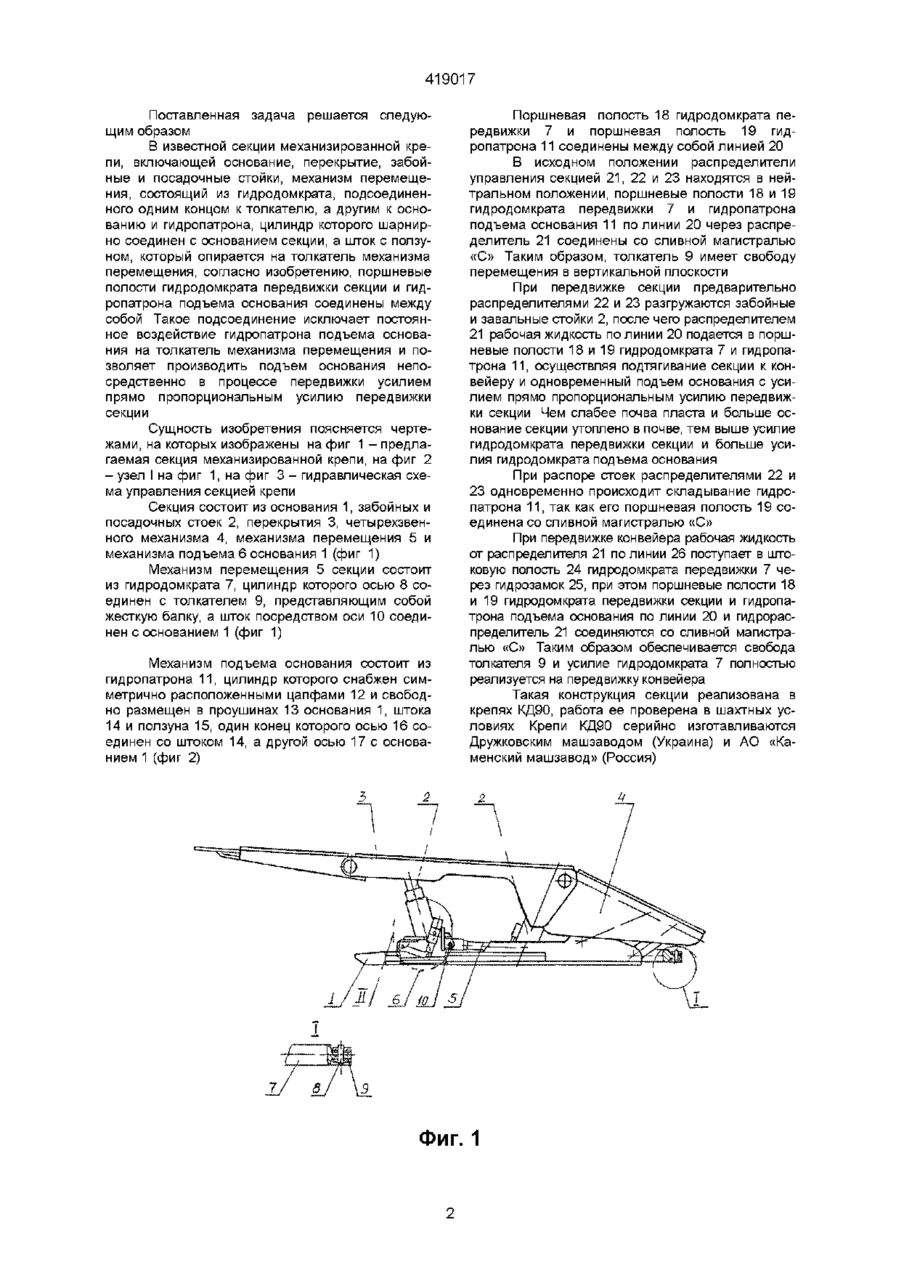

Секция механизированной крепи, включающая основание, перекрытие, забойные и посадочные стойки, механизм перемещения, состоящий из домкрата передвижки, подсоединенного одним концом к толкателю, а другим к основанию, и гидропатрон подъема основания, цилиндр которого связан с основанием секции, а шток через ползун опирается на толкатель механизма перемещения, отличающаяся тем, что поршневая полость гидропатрона подъема основания подсоединена к линии поршневой полости гидродомкрата передвижки секции крепи Изобретение относится к горнодобывающей промышленности, а именно, к технике крепления очистного пространства Известна секция механизированной крепи патент СССР № 1796033 МКл E21D23/08, 23/14, 1993, включающая основание, перекрытие, забойные и посадочные стойки, четырехзвенный механизм для разгрузки стоек от боковых нагрузок и механизм перемещения, состоящий из гидродомкрата передвижки, подсоединенного одним концом к толкателю, а другим к поворотному рычагу, связанному с основанием и взаимодействующим с толкателем в процессе передвижки секции Существенными недостатками указанной конструкции являются незначительная величина подъема основания секции крепи при ее передвижке из-за ограниченного угла поворота рычага и потеря хода гидродомкрата передвижки на поворот рычага постоянно соединена с напорной магистралью крепи Цилиндр гидропатрона связан с основанием секции, а шток через ползушку опирается на толкатель механизма перемещения секции Основным недостатком этой конструкции является постоянное прижатие гидропатроном толкателя механизма перемещения секции к почве пласта, что ограничивает перемещение толкателя и связанного с ним забойного конвейера в вертикальной плоскости при работе крепи на пластах со сложной гипсометрией почвы Кроме того, постоянное прижатие толкателя гидропатроном снижает усилие на передвижку конвейера и приводит к его недодвижке Эти недостатки обусловлены тем, что поршневые полости всех гидропатронов крепи постоянно соединены с напорной магистралью Задачей изобретения является создание такой механизированной крепи, в которой гидропатрон подъема основания воздействует на толкатель механизма перемещения только в процессе передвижки секции, причем усилие гидропатрона прямо пропорционально усилию гидродомкрата передвижки секции, увеличение усилия на передвижку конвейера, обеспечение свободы толкателя механизма перемещения и связанного с ним забойного конвейера в вертикальной плоскости, что особенно важно при работе крепи на пластах со сложной гипсометрией Наиболее близкой по технической сущности к предложенной является секция механизированной крепи по авторскому свидетельству СССР № 866217 МКл3 E21D23/00 1977, включающая перекрытие, основание, между которыми установлены гидростойки, гидродомкрат передвижения, встроенный в завальную часть основания, толкатель для соединения с конвейером, и гидропатрон подъема основания, поршневая полость которого Зоя О о> 419017 Поставленная задача решается следующим образом В известной секции механизированной крепи, включающей основание, перекрытие, забойные и посадочные стойки, механизм перемещения, состоящий из гидродомкрата, подсоединенного одним концом к толкателю, а другим к основанию и гидропатрона, цилиндр которого шарнирно соединен с основанием секции, а шток с ползуном, который опирается на толкатель механизма перемещения, согласно изобретению, поршневые полости гидродомкрата передвижки секции и гидропатрона подъема основания соединены между собой Такое подсоединение исключает постоянное воздействие гидропатрона подъема основания на толкатель механизма перемещения и позволяет производить подъем основания непосредственно в процессе передвижки усилием прямо пропорциональным усилию передвижки секции Сущность изобретения поясняется чертежами, на которых изображены на фиг 1 - предлагаемая секция механизированной крепи, на фиг 2 - узел I на фиг 1, на фиг 3 - гидравлическая схема управления секцией крепи Секция состоит из основания 1, забойных и посадочных стоек 2, перекрытия 3, четырехзвенного механизма 4, механизма перемещения 5 и механизма подъема 6 основания 1 (фиг 1) Механизм перемещения 5 секции состоит из гидродомкрата 7, цилиндр которого осью 8 соединен с толкателем 9, представляющим собой жесткую балку, а шток посредством оси 10 соединен с основанием 1 (фиг 1) Механизм подъема основания состоит из гидропатрона 11, цилиндр которого снабжен симметрично расположенными цапфами 12 и свободно размещен в проушинах 13 основания 1, штока 14 и ползуна 15, один конец которого осью 16 соединен со штоком 14, а другой осью 17 с основанием 1 (фиг 2) Поршневая полость 18 гидродомкрата передвижки 7 и поршневая полость 19 гидропатрона 11 соединены между собой линией 20 В исходном положении распределители управления секцией 21, 22 и 23 находятся в нейтральном положении, поршневые полости 18 и 19 гидродомкрата передвижки 7 и гидропатрона подъема основания 11 по линии 20 через распределитель 21 соединены со сливной магистралью «С» Таким образом, толкатель 9 имеет свободу перемещения в вертикальной плоскости При передвижке секции предварительно распределителями 22 и 23 разгружаются забойные и завальные стойки 2, после чего распределителем 21 рабочая жидкость по линии 20 подается в поршневые полости 18 и 19 гидродомкрата 7 и гидропатрона 11, осуществляя подтягивание секции к конвейеру и одновременный подъем основания с усилием прямо пропорциональным усилию передвижки секции Чем слабее почва пласта и больше основание секции утоплено в почве, тем выше усилие гидродомкрата передвижки секции и больше усилия гидродомкрата подъема основания При распоре стоек распределителями 22 и 23 одновременно происходит складывание гидропатрона 11, так как его поршневая полость 19 соединена со сливной магистралью «С» При передвижке конвейера рабочая жидкость от распределителя 21 по линии 26 поступает в штоковую полость 24 гидродомкрата передвижки 7 через гидрозамок 25, при этом поршневые полости 18 и 19 гидродомкрата передвижки секции и гидропатрона подъема основания по линии 20 и гидрораспределитель 21 соединяются со сливной магистралью «С» Таким образом обеспечивается свобода толкателя 9 и усилие гидродомкрата 7 полностью реализуется на передвижку конвейера Такая конструкция секции реализована в крепях КД90, работа ее проверена в шахтных условиях Крепи КД90 серийно изготавливаются Дружковским машзаводом (Украина) и АО «Каменский машзавод» (Россия) Фиг. 1 419017 /З 10 Фиг. 2 419017 Фиг. З Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
