Електрогідравлічна установка для вилучення стержнів з відливок

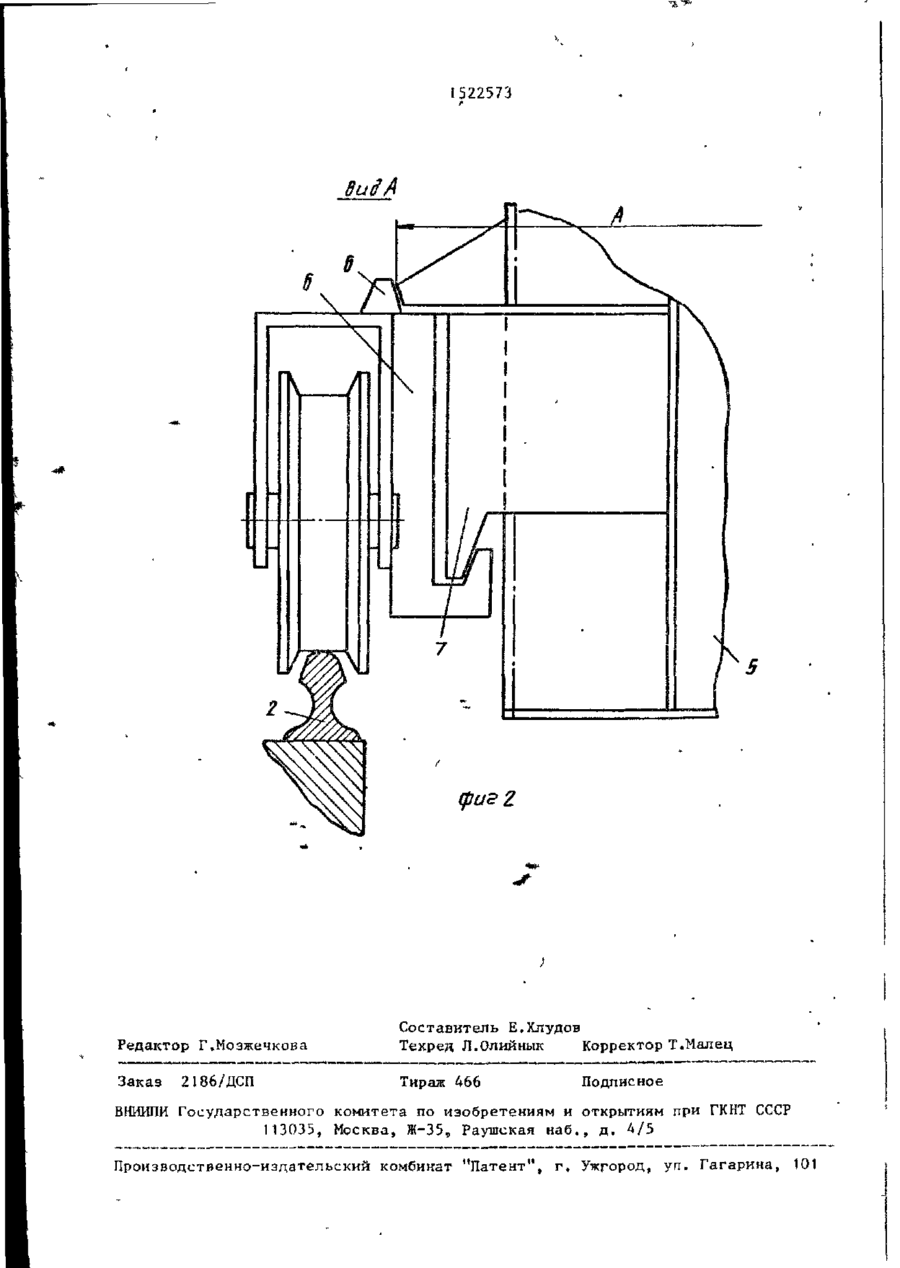

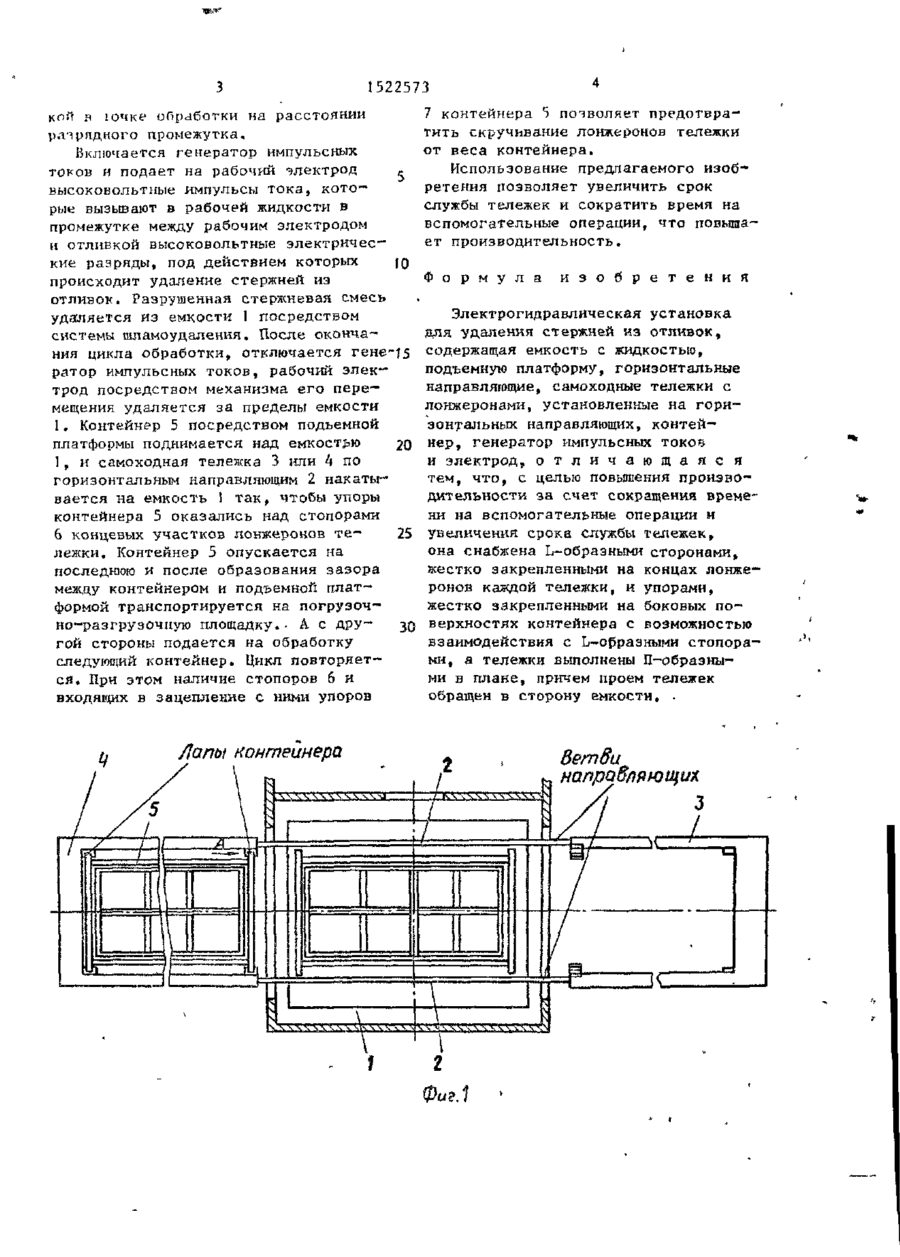

Изобретение относится к литейному производству, в частности к установкам для удаления стержней из отливок электрогидравлическим методом. Изобретение относится к литейному производству, в частности к установкам для удаления стержней из отливок» Цель изобретения - повышение производительности за счет сокращения времени на вспомогательные операции и увеличение срока службы тележек. На фиг.1 изображена установка в плане; на фиг.2 - разрез узпа лонжерона тележки. Установка содержит емкость ] с жидкостью, подъемную платформу, горизонтальные направляющие 2, установленные на них самоходные тележки 3 и 4, контейнер 5. К концам лонжеронов самоходных тележек 3 и 4 жестко закреплены стопоры 6 L-образной формы. На боковых поверхностях контейнера 5 жестко закреплены упоры 7. Упоры 7 взаимодействуют со стопорами 6. Самоходные тележки 3 и 4 выполнены П-образными в плане, проем тележек обращен в сторону емкости 1. 4 2-89 Цель изобретения - повышение производительности за счет сокращения времени на вспомогательные операции и увеличение срока службы тележек. Установка содержит горизонтальные направляющие 2, на которых установлены тележки, емкость с жидкостью, электрод и контейнер 5, К концам лонжеронов тележек жестко прикреплены стопоры 6 L-образный формы,, а к боковым поверхностям контейнера 5 закреплены упоры 7. Тележки выполнены П-образной формы и обращены проемами в сторону емкости с жидкостью. 2 ил. Установка работает следующим образом. Отливки цеховыми грузоподъемными средствами загружают в контейнер 5, который посредством самоходной тележки 3 или 4 перемещается по горизонтальным направляющим 2 на емкость 1, Посредством подъемной платформы (на фигурах не показаны) контейнер 5 приподнимается над тележкой 3 или 4 и между стопорами 6, установленными на концевых участках лонжеронов, и упорами 7 контейнера 5 образуется зазор. Самоходная тележка 3 или 4 откатывается на погрузочноразгрузочную площадку, а контейнер 5 с отливками посредством подъемной платформы опускается в емкость 1» по* гружаясь в рабочую жидкость, К отливкам подводится рабочий электрод, электрически связанный с генератором импульсных токов (на фигурах не показаны)t и останавливается над отлив— 1522573 кой в і очке обработки на расстоянии разрядного промежутка. Включается генератор импульсных токов и подает на рабочий электрод высоковольтные импульсы тока, которые вызывают в рабочей жидкости в промежутке между рабочим электродом и отливкой высоковольтные электрические разряды, под действием которых t o происходит удаление стержней из отливок. Разрушенная стержневая смесь удаляется из емкости 1 посредством системы шламоудаления. После окончания цикла обработки, отключается гене-15 ратор импульсных токов, рабочий электрод посредством механизма его перемещения удаляется за пределы емкости 1, Контейнер 5 посредством подъемной платформы поднимается над емкостью 20 1, и самоходная тележка 3 или h по горизонтальным направляющим 2 накатывается на емкость 1 так, чтобы упоры контейнера 5 оказались над стопорами 6 концевых участков лонжеронов те25 лежки. Контейнер 5 опускается на последнюю и после образования зазора между контейнером и подъемной платформой транспортируется на погрузочно~разгрузочиую площадку.- А с дру30 гой стороны подается на обработку следующий контейнер. Цикл повторяется. При этом наличие стопоров б и входящих в зацепление с ними упоров Лапы контейнера 7 контейнера S позволяет предотвратить скручивание лонжеронов тележки от веса контейнера. Использование предлагаемого изобретения позволяет увеличить срок службы тележек и сократить время на вспомогательные операции, что повышает производительность. Ф о р м у л а и з о б р е т е н и я Электрогидравлическая установка для удаления стержней из отливок, содержащая емкость с жидкостью, подъемную платформу, горизонтальные направляющие, самоходные тележки с лонжеронами, установленные на горизонтальных направляющих, контейнер, генератор импульсных токов и электрод, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности за счет сокращения времени на вспомогательные операции и увеличения срока службы тележек, она снабжена L-обраэными сторонами, жестко закрепленными на концах лонжеронов каждой тележки, и упорами, жестко закрепленными на боковых поверхностях контейнера с возможностью взаимодействия с L-обраэными стопорами, а тележки выполнены П-образными в плане, причем проем тележек обращен в сторону емкости. Bern да их 1522573 Buff A \ Редактор Г.Мозжечкова Составитель Е.Хлудов Техред Л.Олийнык Корректор Т.Малец Заказ Тираж 466 2186/ДСП Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35„ Раушская н а б , , д . 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
