Установка для електрогідравлічної очистки відливок
Формула / Реферат

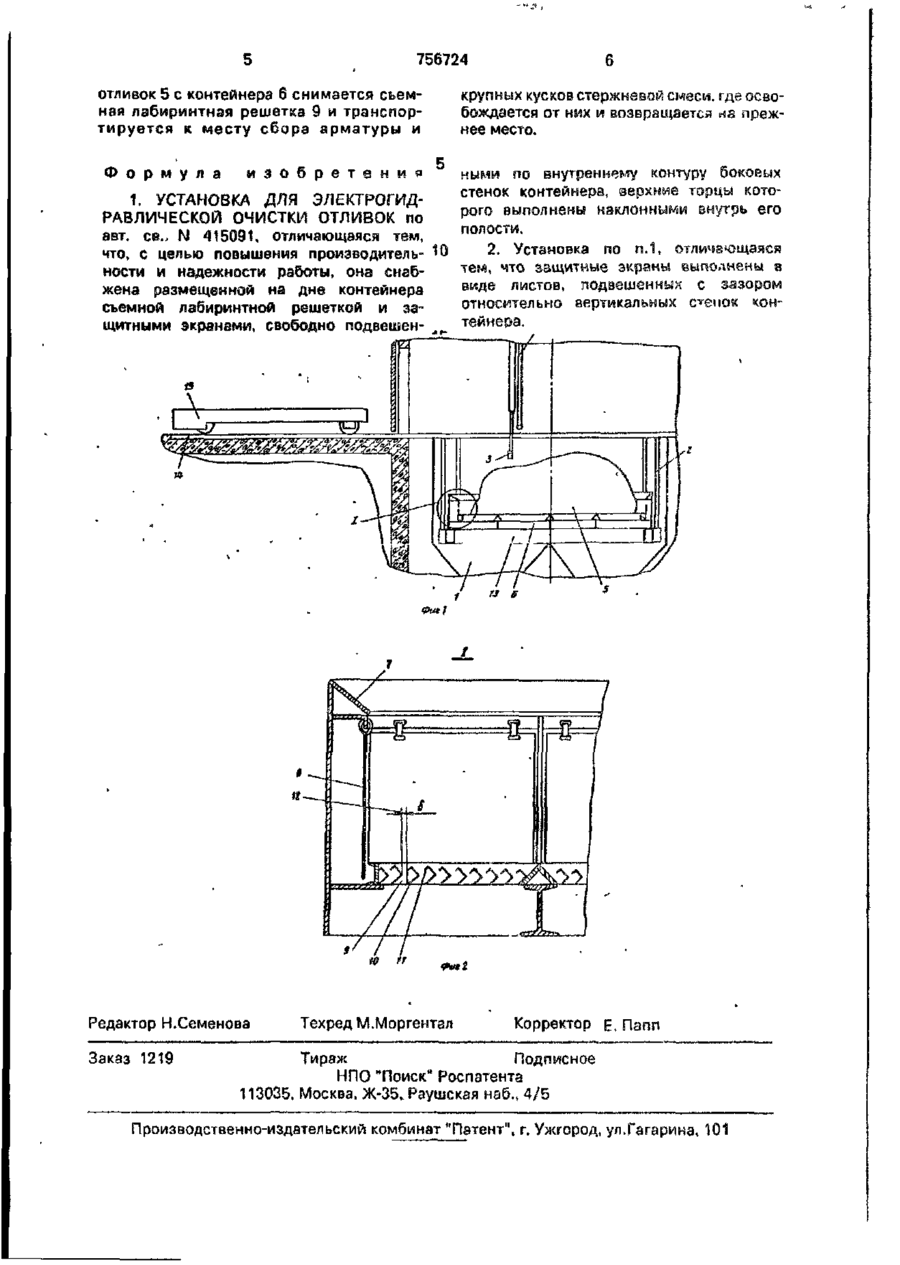

1. Установка для электрогидравлической очистки отливок по авторскому свидетельству № 415091, отличающаяся тем, что, с целью повышения производительности и надежности работы, она снабжена размещенной на дне контейнера съемной лабиринтной решеткой и защитными экранами, свободно подвешенными по внутреннему контуру боковых стенок контейнера, верхние торцы которого выполнены наклонными внутрь его полости.
2. Установка по п. 1, отличающаяся тем, что защитные экраны выполнены в виде листов подвешенных с зазором относительно вертикальных стенок контейнера.
Текст

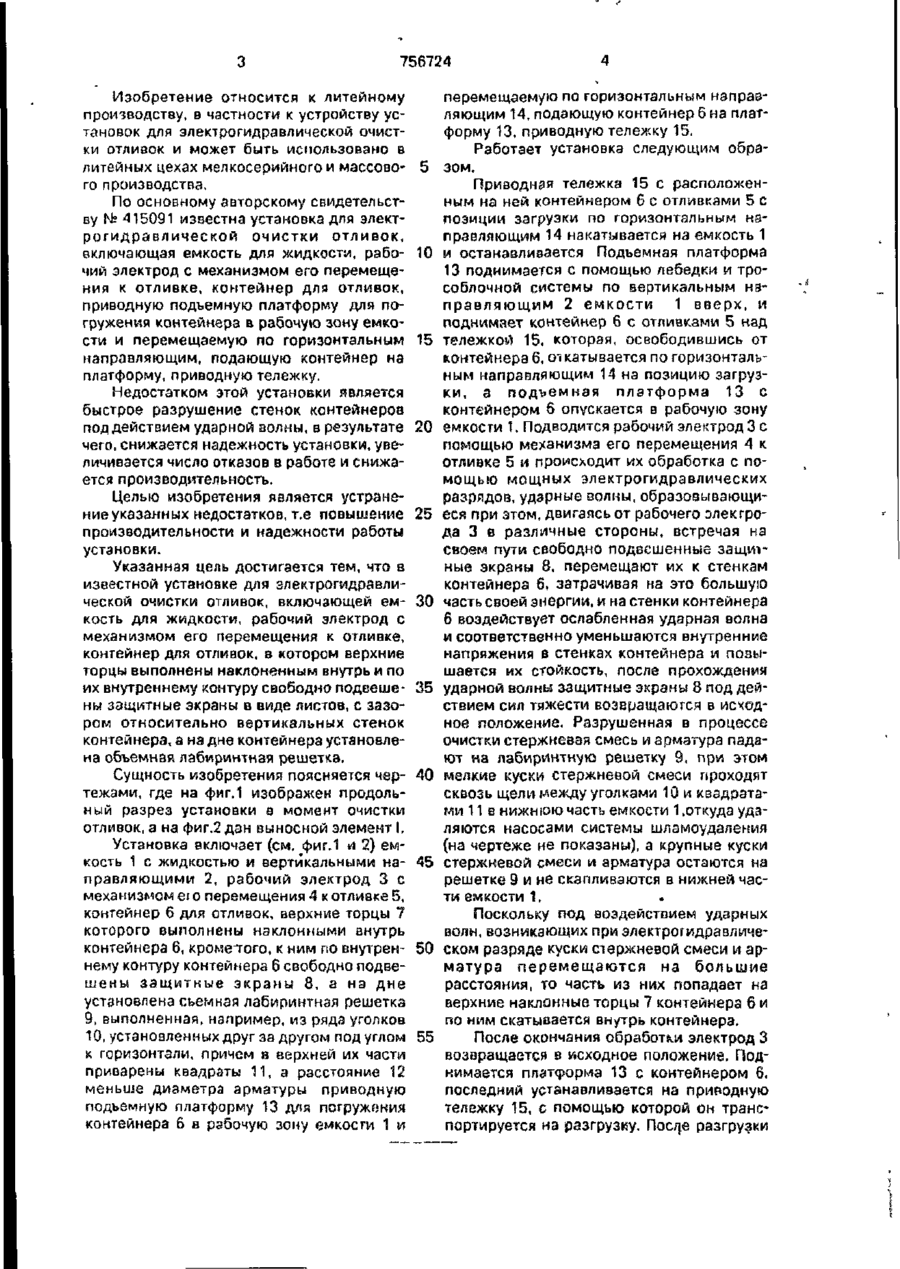

(19) SU (И) 756724. (із) А2 (51) 6 В 22 D 29/00 СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (12) к авторскому свидетельству 1 '* (61)415091 (21)2730376/02 *'•'• ) (22)27.02.79 (46) 20.02.95 Бюл. № 5 • (71) Лроектно-конструкторское бюро электрогидравлики АН УССР (72) Приходько ВВ.• (56) Авторское свидетельаво СССР N 415091, кп. В 22D 29/00.1973. (54) УСТАНОВКА ДЛЯ ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ ОЧИСТКИ ОТЛИВОК -Л I 756724 Изобретение относится к литейному производству, в частности к устройству установок для электрогидравлической очистки отливок и может быть использовано в литейных цехах мелкосерийного и массово- 5 го производства. По основному авторскому свидетельству № 415091 известна установка для электрогидравлической очистки отливок, включающая емкость для жидкости, рабо- 10 чий электрод с механизмом его перемещения к отливке, контейнер для отливок, приводную подъемную платформу для погружения контейнера в рабочую зону емкости и перемещаемую по горизонтальным 15 направляющим, подающую контейнер на платформу, приводную тележку. Недостатком этой установки является быстрое разрушение стенок контейнеров под действием ударной волны, в результате 20 чего, снижается надежность установки, увеличивается число отказов в работе и снижается производительность. Целью изобретения является устранение указанных недостатков, т.е повышение 25 производительности и надежности работы установки. Указанная цель достигается тем, что в известной установке для злектрогидравлической очистки отливок, включающей ем- 30 кость для жидкости, рабочий электрод с механизмом его перемещения к отливке, контейнер для отливок, в котором верхние торцы выполнены наклоненным внутрь и по их внутреннему контуру свободно подвеше- 35 ны защитные экраны в виде листов, с зазором относительно вертикальных стенок контейнера, а на дне контейнера установлена объемная лабиринтная решетка, Сущность изобретения поясняется чер- 40 тежами, где на фиг.1 изображен продольный разрез установки в момент очистки отливок, а на фиг.2 дан выносной элемент I. Установка включает (см, фиг.1 и 2) емкость 1 с жидкостью и вертикальными на- 45 правляющими 2, рабочий электрод 3 с механизмом ei о перемещения 4 к отливке 5, контейнер 6 для отливок, верхние торцы 7 которого выполнены наклонными внутрь контейнера б, крометого, к ним по внутрен- 50 нему контуру контейнера 6 свободно подвешены защитные экраны 8, а на дне установлена съемная лабиринтная решетка 9, выполненная, например, из ряда уголков 10, установленных друг за другом под углом 55 к горизонтали, причем в верхней их части приварены квадраты 11, а расстояние 12 меньше диаметра арматуры приводную подъемную платформу 13 для погружения контейнера 6 в рабочую зону емкости 1 и перемещаемую по горизонтальным направляющим 14, подающую контейнер 6 на платформу 13, приводную тележку 15. Работает установка следующим образом. Приводная тележка 15 с расположенным на ней контейнером 6 с отливками 5 с позиции загрузки по горизонтальным направляющим 14 накатывается на емкость 1 и останавливается Подъемная платформа 13 поднимается с помощью лебедки и трособлочной системы по вертикальным направляющим 2 емкости 1 вверх, и поднимает контейнер 6 с отливками 5 над тележкой 15, которая, освободившись от контейнера 6, от катывается по горизонтальным направляющим 14 на позицию загрузки, а подъемная платформа 13 с контейнером 6 опускается в рабочую зону емкости 1. Подводится рабочий электрод 3 с помощью механизма его перемещения 4 к отливке 5 и происходит их обработка с помощью мощных электрогидравлических разрядов, ударные волны, образовывэющиеся при этом, двигаясь от рабочего олекгрода 3 в различные стороны, встречая на своем пути свободно подвешенные защиіные экраны 8, перемещают их к стенкам контейнера б, затрачивая на это большую часть своей энергии, и на стенки контейнера 6 воздействует ослабленная ударная волна и соответственно уменьшаются внутренние напряжения в стенках контейнера и повышается их стойкость, после прохождения ударной волны защитные экраны 8 под действием сил тяжести возвращаются в исходное положение. Разрушенная в процессе очистки стержневая смесь и арматура падают на лабиринтную решетку 9, при этом мелкие куски стержневой смеси проходят сквозь щели между уголками 10 и квадратами 11 в нижшою часть емкости 1 .откуда удаляются насосами системы шламоудаления (на чертеже не показаны), а крупные куски стержневой смеси и арматура остаются на решетке 9 и не скапливаются в нижней части емкости 1. Поскольку под воздействием ударных волн, возникающих при злектрогидравлическом разряде куски стержневой смеси и арматура перемещаются на большие расстояния, то часть из них попадает на верхние наклонные торцы 7 контейнера 6 и по ним скатывается внутрь контейнера. После окончания обработки электрод 3 возвращается в исходное положение. Поднимается платформа 13 с контейнером 6, последний устанавливается на приводную тележку 15, с помощью которой он транспортируется на разгрузку, Пос/|е разгрузки б 756724 отливок 5 с контейнера 6 снимается сьемная лабиринтная решетка 9 и транспортируется к месту сбора арматуры и Ф о р м у л а з о б р е т а н и я 1. УСТАНОВКА ДЛЯ ЭЛЁКТРОГИДРАВЛИЧЕСКОЙ ОЧИСТКИ ОТЛИВОК по авт. св., Ы 415091, отличающаяся тем, что, с целью повышения производитель- ^0 ности и надежности работы, она снабжена размещенной на дне контейнера съемной лабиринтной решеткой и защитными экранами, свободно подвешен- лг_ Фиг! Редактор Н.Семенова Заказ 1219 крупных кусков стержневой бождается от них и нее место. ными по внутреннему стенок контейнера, рого выполнены . где освоЕ Преж ТОрЦЪ! KQTO внутрь его ПОЛОСТИ. 2, Установка по отличающаяся тем, что защитные 8 виде листов, относительно вертикальных тейнера. / а е Техред М.Моргентал Тираж Подписное НПО "Поиск" Роспатента 113035. Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for electrohydraulic cleaning of castings
Автори англійськоюPrykhodko Valerii Vasyliovych
Назва патенту російськоюУстановка для электрогидравлической очистки отливок
Автори російськоюПриходько Валерий Васильевич
МПК / Мітки
МПК: B22D 30/00
Мітки: відливок, установка, електрогідравлічної, очистки
