Пристрій для калорічної проби

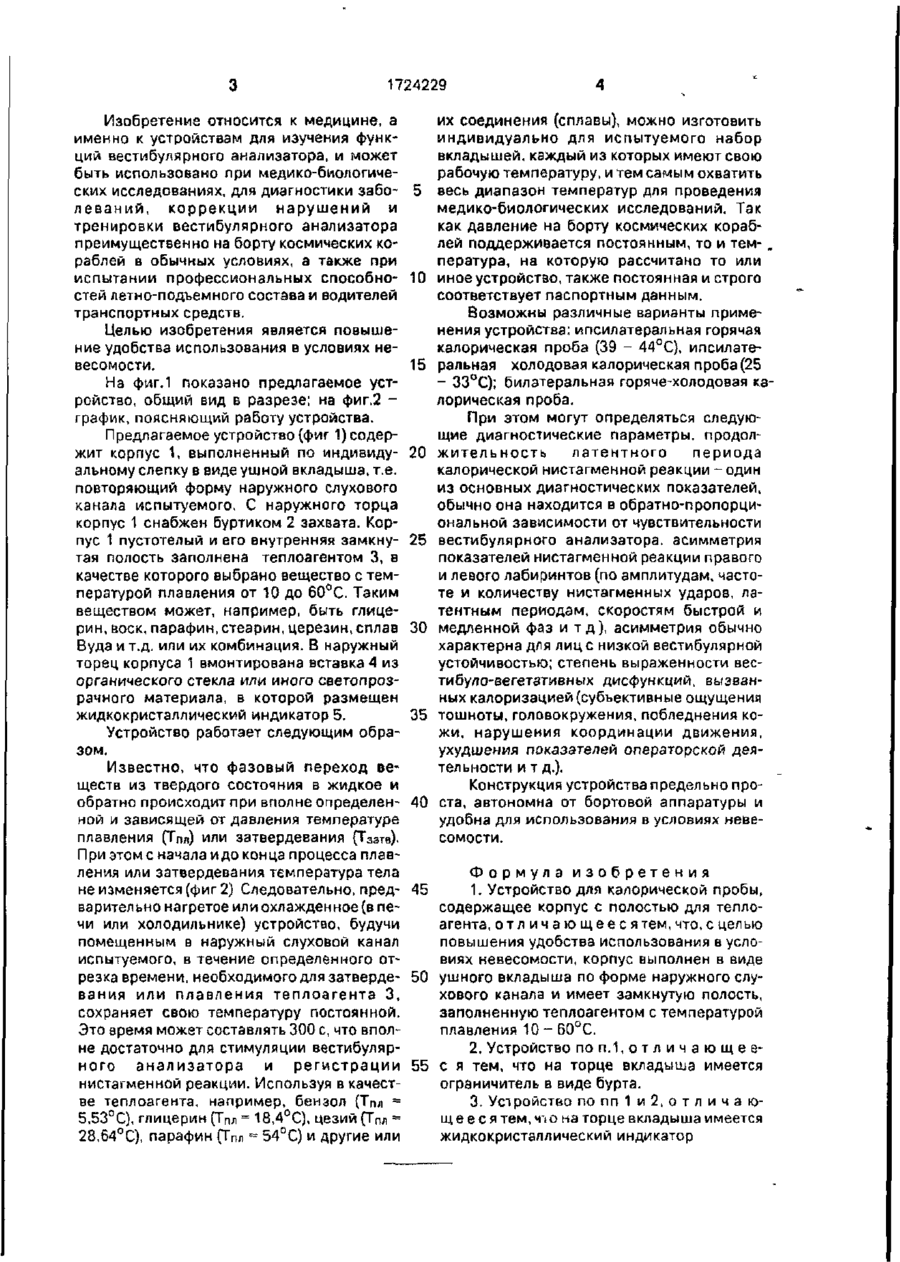

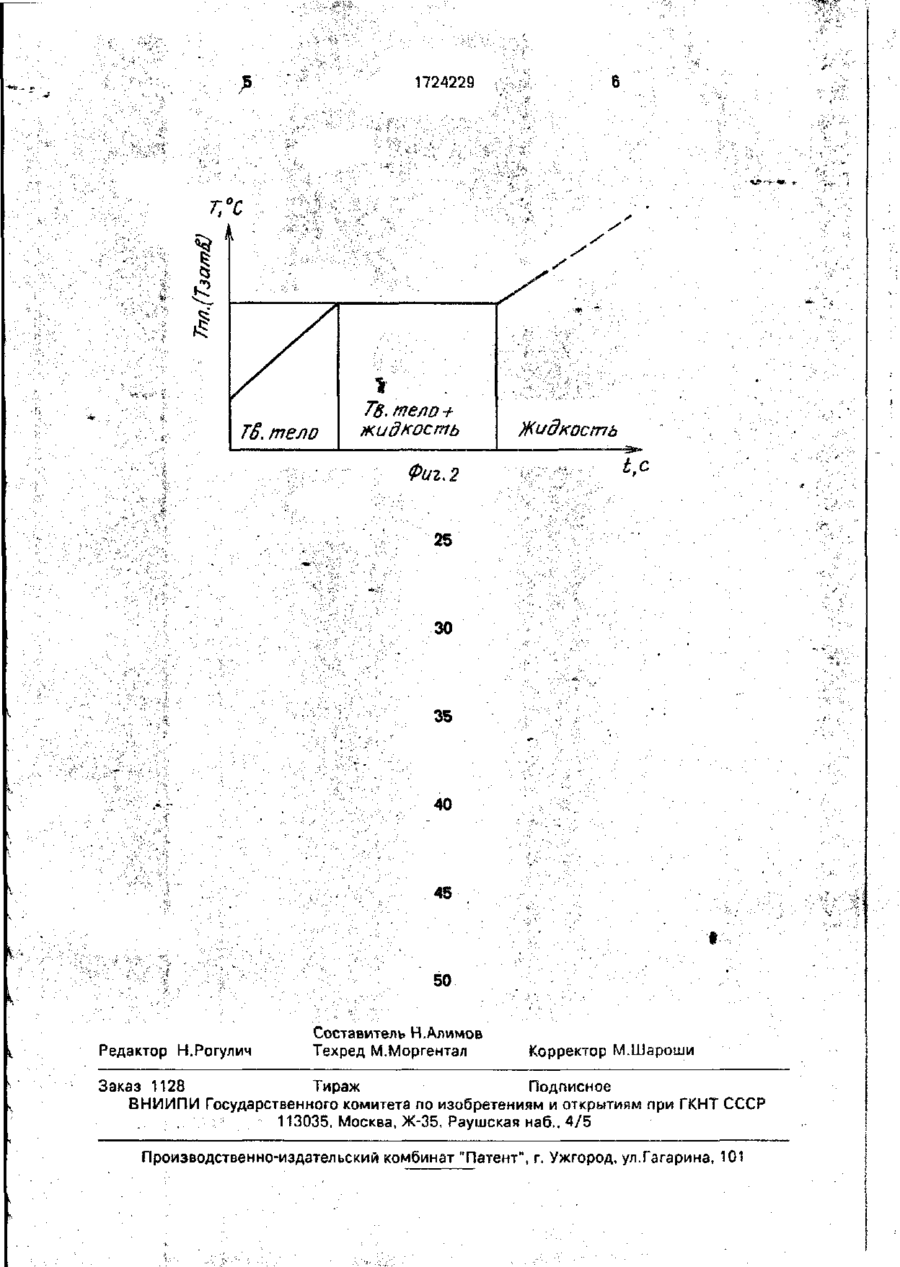

Изобретение относится к медицине, а именно к устройствам для изучения функций вестибулярного анализатора, и может быть использовано при медико-биологических исследованиях.Цель - повышение удобства использования в условиях невесомости.Устройство содержит корпус 1 в виде ушного вкладыша. С наружного конца он имеет буртик 2 для захвата. Корпус вкладыша пустотелый и его внутренняя полость заполнена теплоагентом 3 с температурой плавления от 10 до 60°С. В наружный конец корпусэ 1 вмонтирована вставка 4, в которой размещен жидкокристаллический индикатор 5. 2 з.п. ф-лы, 2 ил. С 3 Фиг.] 1724229 Изобретение относится к медицине, а именно к устройствам для изучения функций вестибулярного анализатора, и может быть использовано при медико-биологических исследованиях, для диагностики забо- 5 леваний, коррекции нарушений и тренировки вестибулярного анализатора преимущественно на борту космических кораблей в обычных условиях, а также при испытании профессиональных способно- 10 стей летно-подъемного состава и водителей транспортных средств. Целью изобретения является повышение удобства использования в условиях невесомости. 15 На фиг.1 показано предлагаемое устройство, общий вид в разрезе; на фиг.2 график, поясняющий работу устройства. Предлагаемое устройство (фиг 1) содержит корпус 1, выполненный по индивиду- 20 альному слепку в виде ушной вкладыша, т.е. повторяющий форму наружного слухового канала испытуемого. С наружного торца корпус 1 снабжен буртиком 2 захвата. Корпус 1 пустотелый и его внутренняя замкну- 25 тая полость заполнена теплоагентом 3, в качестве которого выбрано вещество с температурой плавления от 10 до 60°С. Таким веществом может, например, быть глицерин, воск, парафин, стеарин, церезин, сплав 30 Вуда и т.д. или их комбинация. В наружный торец корпуса 1 вмонтирована вставка 4 из органического стекла или иного светопрозрачного материала, в которой размещен жидкокристаллический индикатор 5. 35 Устройство работает следующим образом. Известно, что фазовый переход веществ из твердого состояния в жидкое и обратно происходит при вполне определен- 40 ной и зависящей от давления температуре плавления (Тпл) или затвердевания (Тзатв). При этом с начала идо конца процесса плавления или затвердевания температура тела не изменяется (фиг 2) Следовательно, пред- 45 варительно нагретое или охлажденное {в печи или холодильнике) устройство, будучи помещенным в наружный слуховой канал испытуемого, в течение определенного отрезка времени, необходимого для затверде- 50 вания или плавления теплоагента 3, сохраняет свою температуру постоянной. Это время может составлять 300 с, что вполне достаточно для стимуляции вестибулярного анализатора и регистрации 55 нистагменной реакции. Используя в качестве теплоагента, например, бензол (Тпл = 5,53°С), глицерин И"™ - 18,4°С), цезий (Тпл ~ 28,64°С), парафин (Т пл = 54°С) и другие или их соединения (сплавы), можно изготовить индивидуально для испытуемого набор вкладышей, каждый из которых имеют свою рабочую температуру, и тем самым охватить весь диапазон температур для проведения медико-биологических исследований. Так как давление на борту космических кораблей поддерживается постоянным, то и тем- „ пература, на которую рассчитано то или иное устройство, также постоянная и строго соответствует паспортным данным. Возможны различные варианты применения устройства: ипсилатеральная горячая калорическая проба (39 - 44°С), ипсилатеральная холодовая калорическая проба (25 - 33°С); билатеральная горяче-холодовая калорическая проба. При этом могут определяться следующие диагностические параметры, продолжительность латентного периода калорической нистагменной реакции - один из основных диагностических показателей, обычно она находится в обратно-пропорциональной зависимости от чувствительности вестибулярного анализатора, асимметрия показателей нистагменной реакции правого и левого лабиринтов (по амплитудам, частоте и количеству нистагменных ударов, латентным периодам, скоростям быстрой и медленной фаз и т д ) , асимметрия обычно характерна для лиц с низкой вестибулярной устойчивостью; степень выраженности вести було-вегетативных дисфункций, вызванных калоризацией (субъективные ощущения тошноты, головокружения, побледнения кожи, нарушения координации движения, ухудшения показателей операторской деятельности и т д.). Конструкция устройства предельно проста, автономна от бортовой аппаратуры и удобна для использования в условиях невесомости. Формула изобретения 1. Устройство для калорической пробы, содержащее корпус с полостью для теплоагента, о т л и ч а ю щеесятем,что,с целью повышения удобства использования в условиях невесомости, корпус выполнен в виде ушного вкладыша по форме наружного слухового канала и имеет замкнутую полость, заполненную теплоагентом с температурой плавления 10 - 60°С. 2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что на торце вкладыша имеется ограничитель в виде бурта. 3, Устройство по пп 1 и 2, о т л и ч а ющеесятем, ч'іо на торце вкладыша имеется жидкокристаллический индикатор 1724229 Г, °С У / I ТВ. тело ТВ. тело + жидкость Фиг, 2 Жидкость t.c 25 30 35 40 45 50 Редактор Н.Рогулич Составитель Н.Алимов Техред М.Моргентал Корректор М.Шароши Заказ 1128 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР . . 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
