Стенд для складання ланцюгово-пластинчастих полотен

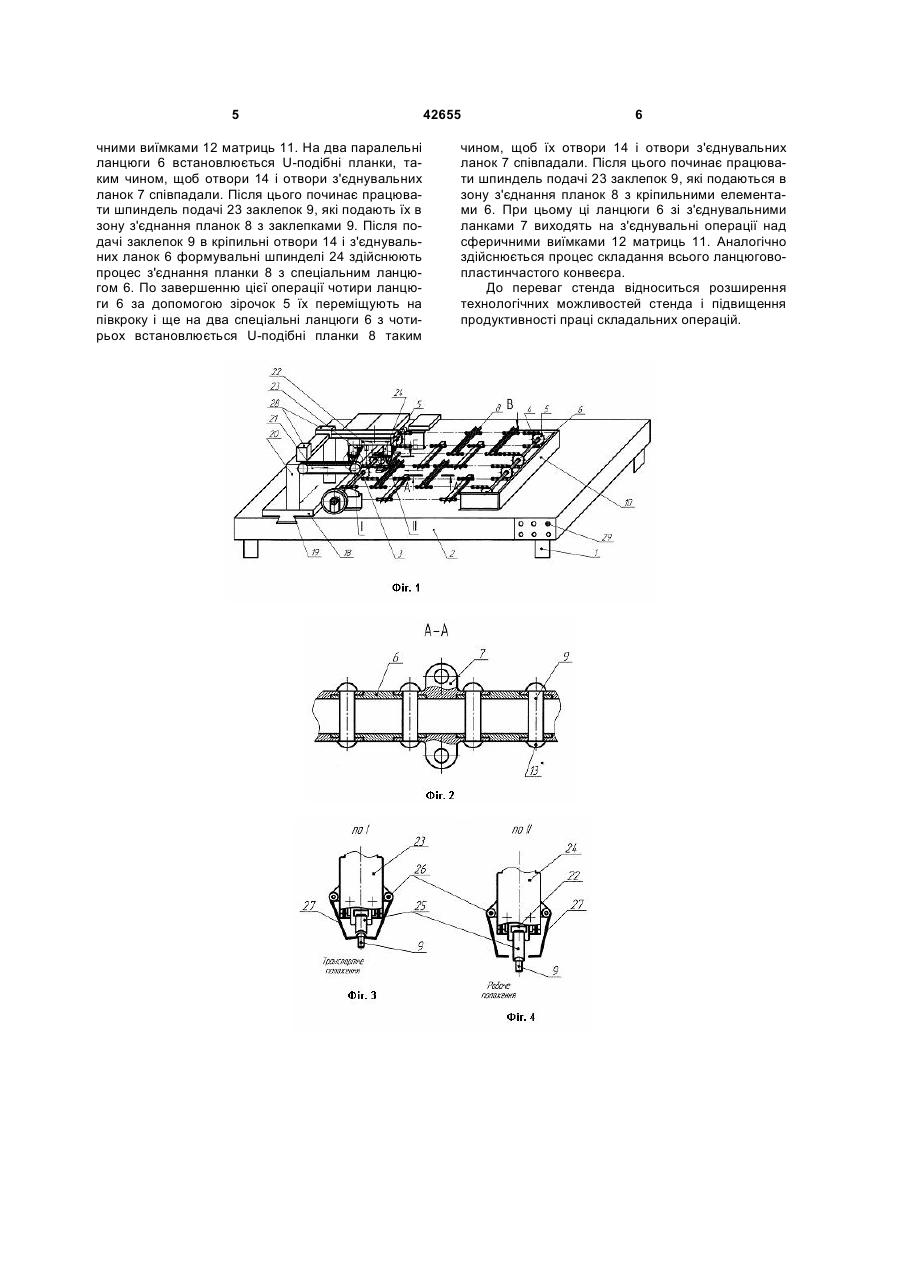

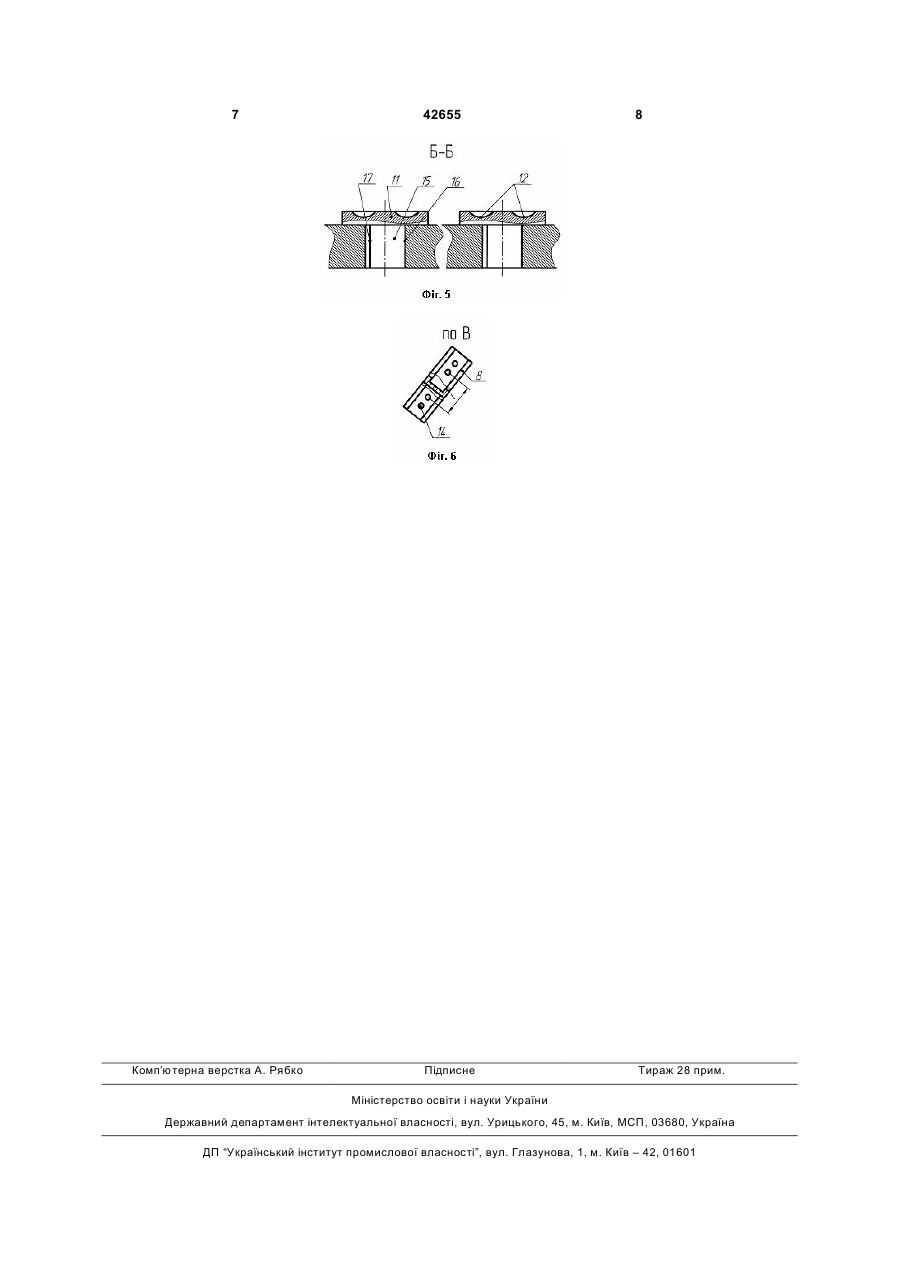

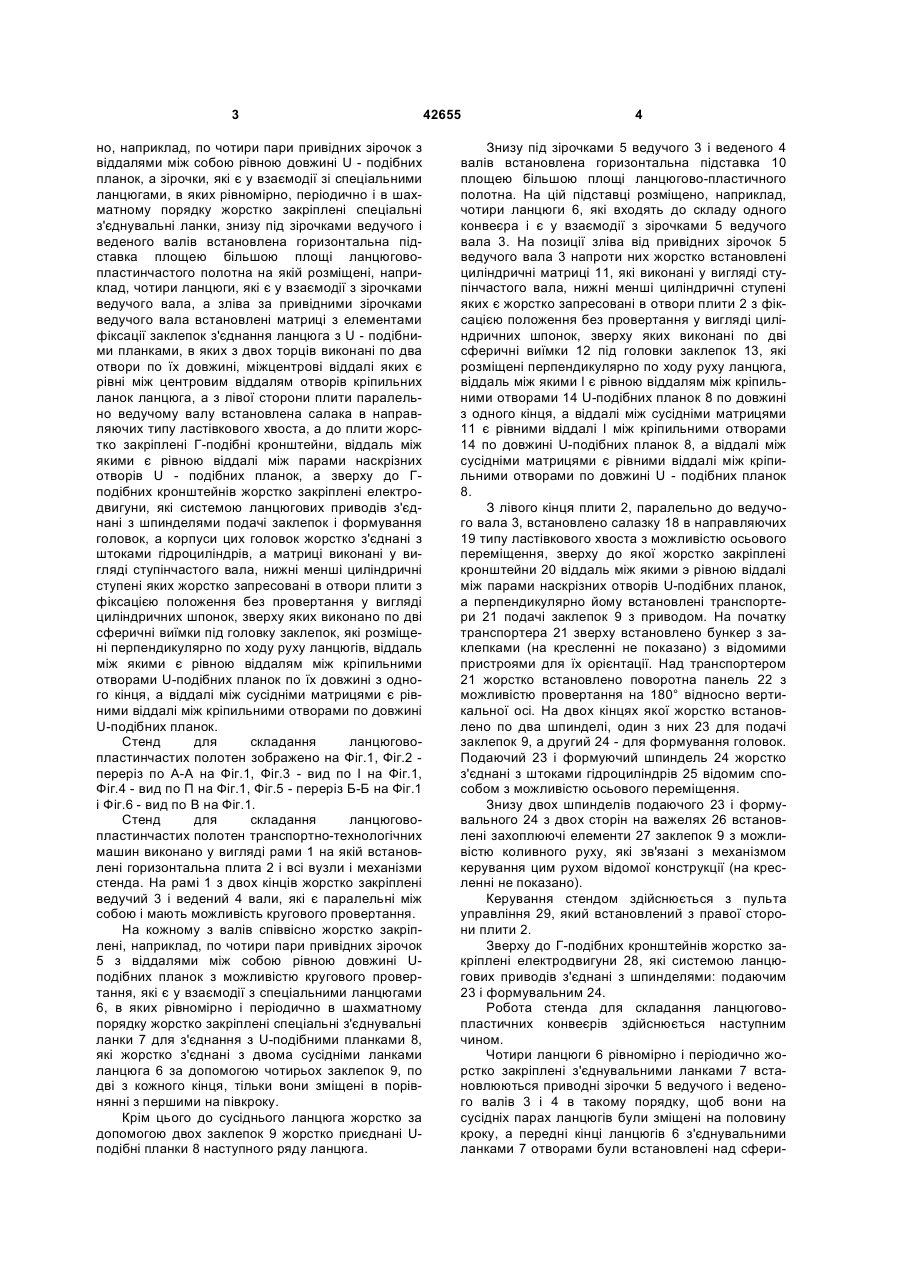

Стенд для складання ланцюговопластинчастих полотен транспортно-технологічних систем машин, який виконано у вигляді рами, зверху з двох сторін якої встановлені формувальні головки з приводом осьового і обертового рухів, приводні механізми у вигляді ведучого і веденого валів з зірочками для переміщення полотна на крок, плити з напрямними типу ластівчина хвоста, гідроциліндра, який відрізняється тим, що на валах співвісно закріплено, наприклад, по чотири пари привідних зірочок з віддалями між собою, рівними довжині U-подібних планок, а зірочки, які є у взаємодії зі спеціальними ланцюгами, в яких рівномірно, періодично і в шаховому порядку жорстко закріплені спеціальні з'єднувальні ланки, знизу під зірочками ведучого і веденого валів встановлена горизонтальна підставка площею, більшою площі ланцюгово-пластинчастого полотна, на якій розміщені, наприклад, чотири ланцюги, які є у взає U 2 42655 1 3 но, наприклад, по чотири пари привідних зірочок з віддалями між собою рівною довжині U - подібних планок, а зірочки, які є у взаємодії зі спеціальними ланцюгами, в яких рівномірно, періодично і в шахматному порядку жорстко закріплені спеціальні з'єднувальні ланки, знизу під зірочками ведучого і веденого валів встановлена горизонтальна підставка площею більшою площі ланцюговопластинчастого полотна на якій розміщені, наприклад, чотири ланцюги, які є у взаємодії з зірочками ведучого вала, а зліва за привідними зірочками ведучого вала встановлені матриці з елементами фіксації заклепок з'єднання ланцюга з U - подібними планками, в яких з двох торців виконані по два отвори по їх довжині, міжцентрові віддалі яких є рівні між центровим віддалям отворів кріпильних ланок ланцюга, а з лівої сторони плити паралельно ведучому валу встановлена салака в направляючих типу ластівкового хвоста, а до плити жорстко закріплені Г-подібні кронштейни, віддаль між якими є рівною віддалі між парами наскрізних отворів U - подібних планок, а зверху до Гподібних кронштейнів жорстко закріплені електродвигуни, які системою ланцюгових приводів з'єднані з шпинделями подачі заклепок і формування головок, а корпуси цих головок жорстко з'єднані з штоками гідроциліндрів, а матриці виконані у вигляді ступінчастого вала, нижні менші циліндричні ступені яких жорстко запресовані в отвори плити з фіксацією положення без провертання у вигляді циліндричних шпонок, зверху яких виконано по дві сферичні виїмки під головку заклепок, які розміщені перпендикулярно по ходу руху ланцюгів, віддаль між якими є рівною віддалям між кріпильними отворами U-подібних планок по їх довжині з одного кінця, а віддалі між сусідніми матрицями є рівними віддалі між кріпильними отворами по довжині U-подібних планок. Стенд для складання ланцюговопластинчастих полотен зображено на Фіг.1, Фіг.2 переріз по А-А на Фіг.1, Фіг.3 - вид по І на Фіг.1, Фіг.4 - вид по П на Фіг.1, Фіг.5 - переріз Б-Б на Фіг.1 і Фіг.6 - вид по В на Фіг.1. Стенд для складання ланцюговопластинчастих полотен транспортно-технологічних машин виконано у вигляді рами 1 на якій встановлені горизонтальна плита 2 і всі вузли і механізми стенда. На рамі 1 з двох кінців жорстко закріплені ведучий 3 і ведений 4 вали, які є паралельні між собою і мають можливість кругового провертання. На кожному з валів співвісно жорстко закріплені, наприклад, по чотири пари привідних зірочок 5 з віддалями між собою рівною довжині Uподібних планок з можливістю кругового провертання, які є у взаємодії з спеціальними ланцюгами 6, в яких рівномірно і періодично в шахматному порядку жорстко закріплені спеціальні з'єднувальні ланки 7 для з'єднання з U-подібними планками 8, які жорстко з'єднані з двома сусідніми ланками ланцюга 6 за допомогою чотирьох заклепок 9, по дві з кожного кінця, тільки вони зміщені в порівнянні з першими на півкроку. Крім цього до сусіднього ланцюга жорстко за допомогою двох заклепок 9 жорстко приєднані Uподібні планки 8 наступного ряду ланцюга. 42655 4 Знизу під зірочками 5 ведучого 3 і веденого 4 валів встановлена горизонтальна підставка 10 площею більшою площі ланцюгово-пластичного полотна. На цій підставці розміщено, наприклад, чотири ланцюги 6, які входять до складу одного конвеєра і є у взаємодії з зірочками 5 ведучого вала 3. На позиції зліва від привідних зірочок 5 ведучого вала 3 напроти них жорстко встановлені циліндричні матриці 11, які виконані у вигляді ступінчастого вала, нижні менші циліндричні ступені яких є жорстко запресовані в отвори плити 2 з фіксацією положення без провертання у вигляді циліндричних шпонок, зверху яких виконані по дві сферичні виїмки 12 під головки заклепок 13, які розміщені перпендикулярно по ходу руху ланцюга, віддаль між якими l є рівною віддалям між кріпильними отворами 14 U-подібних планок 8 по довжині з одного кінця, а віддалі між сусідніми матрицями 11 є рівними віддалі l між кріпильними отворами 14 по довжині U-подібних планок 8, а віддалі між сусідніми матрицями є рівними віддалі між кріпильними отворами по довжині U - подібних планок 8. З лівого кінця плити 2, паралельно до ведучого вала 3, встановлено салазку 18 в направляючих 19 типу ластівкового хвоста з можливістю осьового переміщення, зверху до якої жорстко закріплені кронштейни 20 віддаль між якими э рівною віддалі між парами наскрізних отворів U-подібних планок, а перпендикулярно йому встановлені транспортери 21 подачі заклепок 9 з приводом. На початку транспортера 21 зверху встановлено бункер з заклепками (на кресленні не показано) з відомими пристроями для їх орієнтації. Над транспортером 21 жорстко встановлено поворотна панель 22 з можливістю провертання на 180° відносно вертикальної осі. На двох кінцях якої жорстко встановлено по два шпинделі, один з них 23 для подачі заклепок 9, а другий 24 - для формування головок. Подаючий 23 і формуючий шпиндель 24 жорстко з'єднані з штоками гідроциліндрів 25 відомим способом з можливістю осьового переміщення. Знизу двох шпинделів подаючого 23 і формувального 24 з двох сторін на важелях 26 встановлені захоплюючі елементи 27 заклепок 9 з можливістю коливного руху, які зв'язані з механізмом керування цим рухом відомої конструкції (на кресленні не показано). Керування стендом здійснюється з пульта управління 29, який встановлений з правої сторони плити 2. Зверху до Г-подібних кронштейнів жорстко закріплені електродвигуни 28, які системою ланцюгових приводів з'єднані з шпинделями: подаючим 23 і формувальним 24. Робота стенда для складання ланцюговопластичних конвеєрів здійснюється наступним чином. Чотири ланцюги 6 рівномірно і періодично жорстко закріплені з'єднувальними ланками 7 встановлюються приводні зірочки 5 ведучого і веденого валів 3 і 4 в такому порядку, щоб вони на сусідніх парах ланцюгів були зміщені на половину кроку, а передні кінці ланцюгів 6 з'єднувальними ланками 7 отворами були встановлені над сфери 5 чними виїмками 12 матриць 11. На два паралельні ланцюги 6 встановлюється U-подібні планки, таким чином, щоб отвори 14 і отвори з'єднувальних ланок 7 співпадали. Після цього починає працювати шпиндель подачі 23 заклепок 9, які подають їх в зону з'єднання планок 8 з заклепками 9. Після подачі заклепок 9 в кріпильні отвори 14 і з'єднувальних ланок 6 формувальні шпинделі 24 здійснюють процес з'єднання планки 8 з спеціальним ланцюгом 6. По завершенню цієї операції чотири ланцюги 6 за допомогою зірочок 5 їх переміщують на півкроку і ще на два спеціальні ланцюги 6 з чотирьох встановлюється U-подібні планки 8 таким 42655 6 чином, щоб їх отвори 14 і отвори з'єднувальних ланок 7 співпадали. Після цього починає працювати шпиндель подачі 23 заклепок 9, які подаються в зону з'єднання планок 8 з кріпильними елементами 6. При цьому ці ланцюги 6 зі з'єднувальними ланками 7 виходять на з'єднувальні операції над сферичними виїмками 12 матриць 11. Аналогічно здійснюється процес складання всього ланцюговопластинчастого конвеєра. До переваг стенда відноситься розширення технологічних можливостей стенда і підвищення продуктивності праці складальних операцій. 7 Комп’ютерна верстка А. Рябко 42655 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
