Нарізний механізм
Номер патенту: 43105
Опубліковано: 15.11.2001
Автори: Пилипець Михайло Ількович, Гудь Віктор Зеновійович, Гевко Іван Богданович, Гевко Богдан Матвійович
Формула / Реферат
Нарізний механізм, що виконаний у вигляді пари гвинт-гайка, на зовнішньому діаметрі гвинта нарізана різь, на яку нагвинчена гайка, який відрізняється тим, що гайка виконана у вигляді циліндричного пустотілого корпусу, лівий торець якого має отвір більший внутрішнього діаметра різі, внутрішній торець корпусу в контакті з тарілчастими пружинами, які, в свою чергу, з другого боку в контакті зі спіральною штабою, внутрішній діаметр якої має профіль різі вала і в контакті з ним, крім цього робоча спіральна нарізна частина гайки виконана з можливістю зміни величини кроку різі, другий кінець спіралі в контакті з притискним диском, який жорстко закріплений до корпусу за допомогою зовнішньої або внутрішньої різі притискного диска і торця корпусу, причому по зовнішньому діаметру гайки і по внутрішньому корпусу, рівномірно по колу виконані пази, в які вставлені шпонки, крім цього по зовнішньому діаметру корпусу виконані пази під ключ і маслянки.
Текст

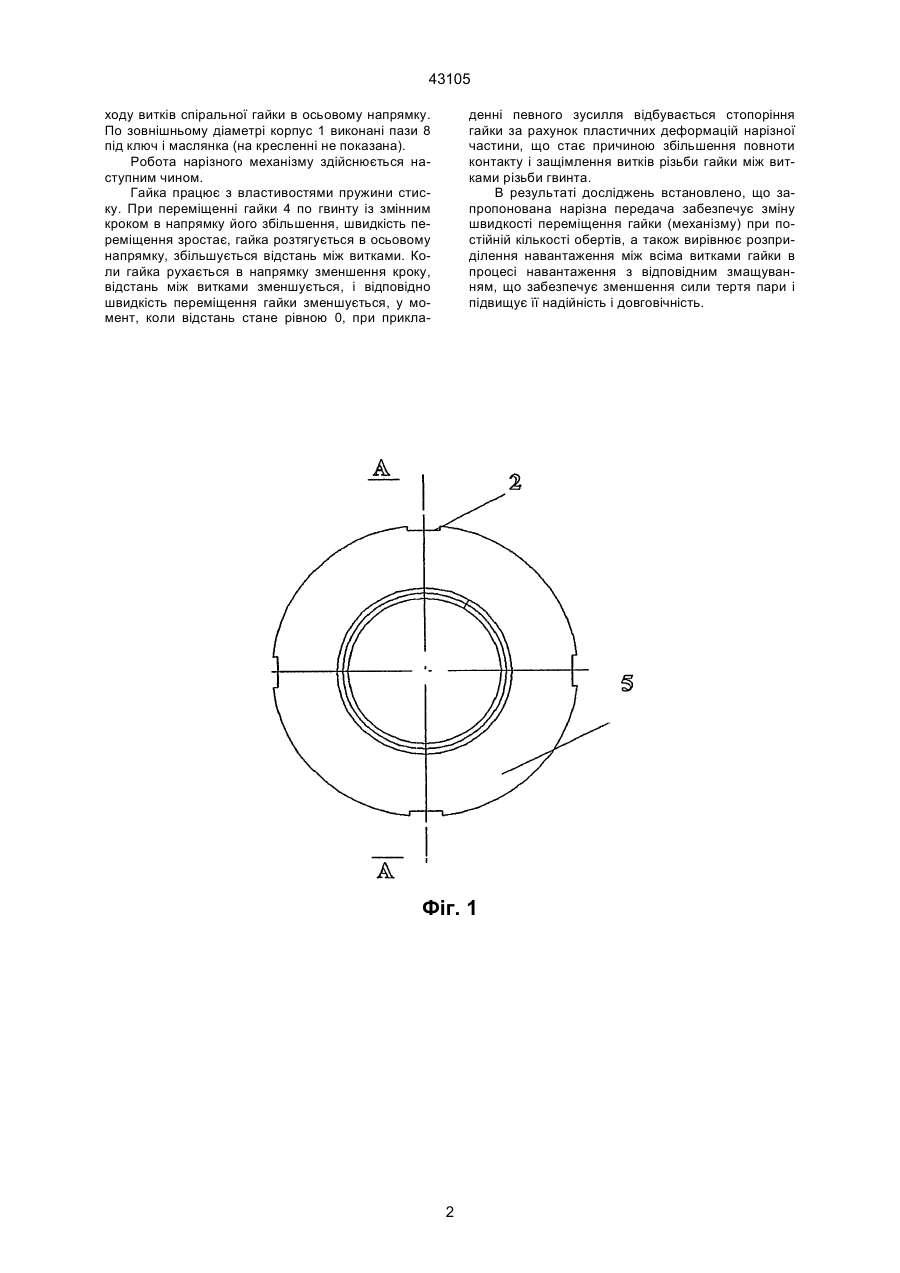

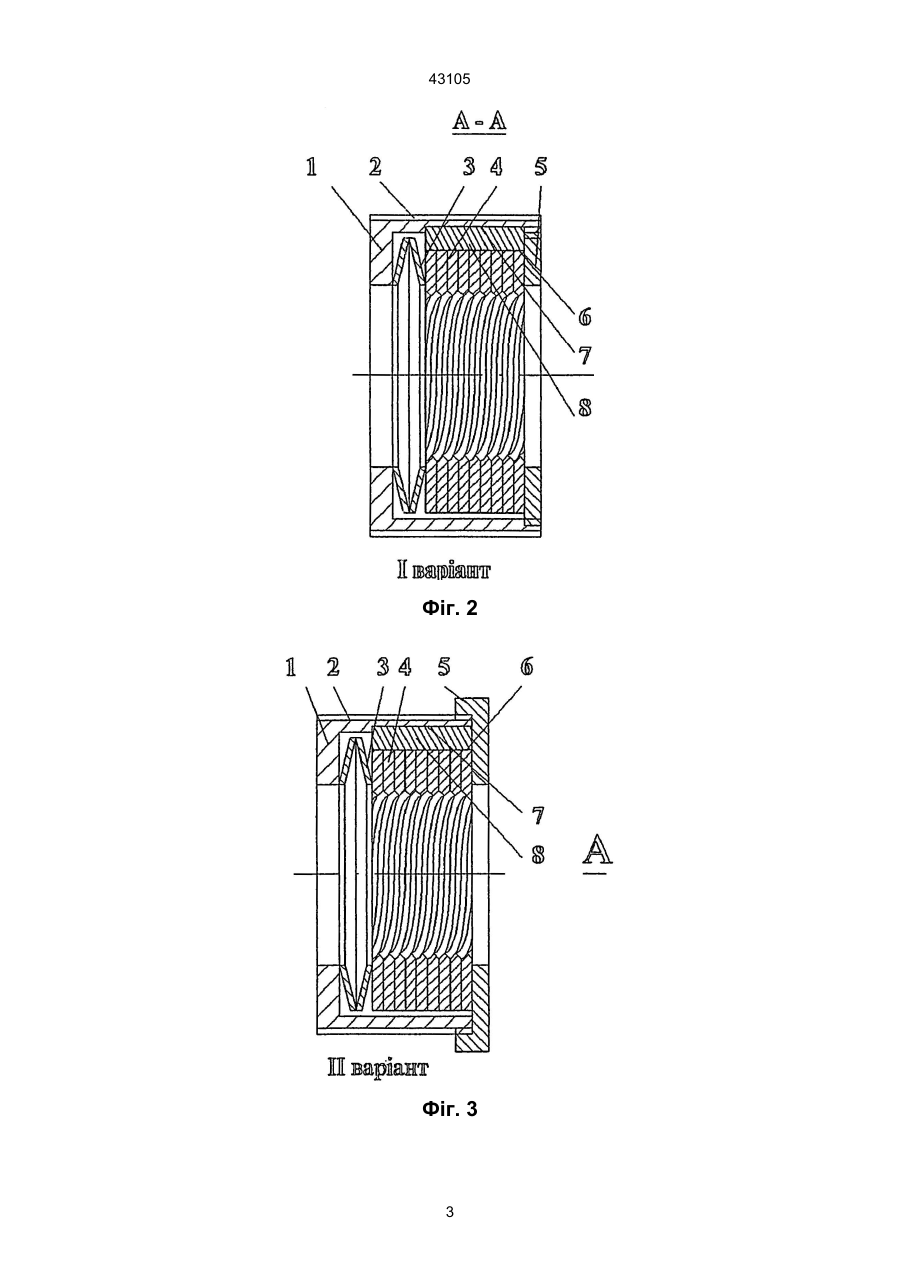

Нарізний механізм, що виконаний у вигляді пари гвинт-гайка, на зовнішньому діаметрі гвинта нарізана різь, на яку нагвинчена гайка, який відрізняється тим, що гайка виконана у вигляді циліндричного пустотілого корпусу, лівий торець якого 43105 ходу витків спіральної гайки в осьовому напрямку. По зовнішньому діаметрі корпус 1 виконані пази 8 під ключ і маслянка (на кресленні не показана). Робота нарізного механізму здійснюється наступним чином. Гайка працює з властивостями пружини стиску. При переміщенні гайки 4 по гвинту із змінним кроком в напрямку його збільшення, швидкість переміщення зростає, гайка розтягується в осьовому напрямку, збільшується відстань між витками. Коли гайка рухається в напрямку зменшення кроку, відстань між витками зменшується, і відповідно швидкість переміщення гайки зменшується, у момент, коли відстань стане рівною 0, при прикла денні певного зусилля відбувається стопоріння гайки за рахунок пластичних деформацій нарізної частини, що стає причиною збільшення повноти контакту і защімлення витків різьби гайки між витками різьби гвинта. В результаті досліджень встановлено, що запропонована нарізна передача забезпечує зміну швидкості переміщення гайки (механізму) при постійній кількості обертів, а також вирівнює розприділення навантаження між всіма витками гайки в процесі навантаження з відповідним змащуванням, що забезпечує зменшення сили тертя пари і підвищує її надійність і довговічність. Фіг. 1 2 43105 Фіг. 2 Фіг. 3 3 43105 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюThreaded mechanism
Автори англійськоюHevko Ivan Bohdanovych, Pylypets Mykhailo Ilkovych, Hud Viktor Zenoviiovych, Hevko Bohdan Matviiovych
Назва патенту російськоюНарезной механизм
Автори російськоюГевко Иван Богданович, Пилипец Михаил Илькович, Гудь Виктор Зеновьевич, Гевко Богдан Матвеевич
МПК / Мітки
МПК: F16B 33/00
Код посилання
