Гвинтовий механізм

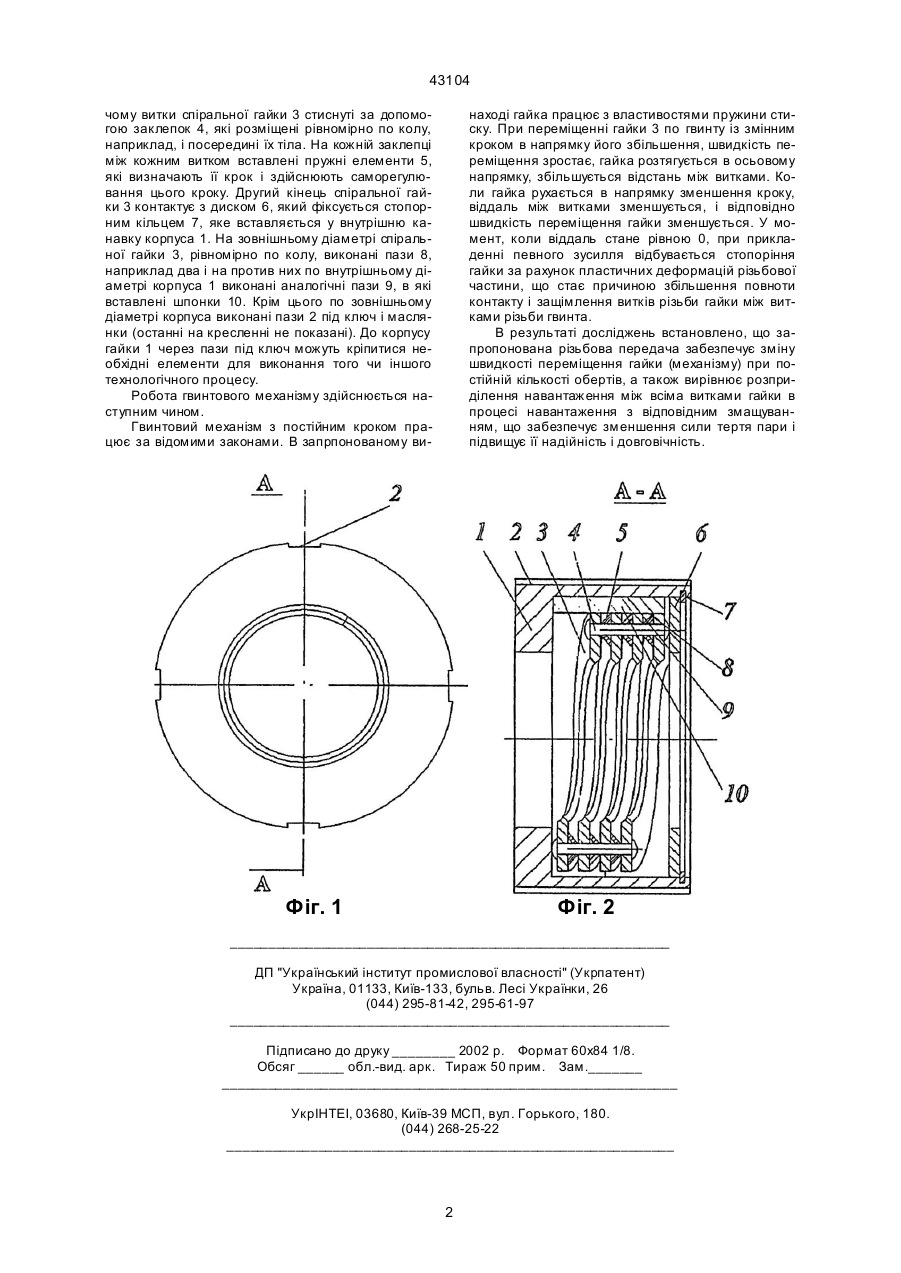

Гвинтовий механізм, що виконаний у вигляді пари гвинт-гайка, на зовнішньому діаметрі гвинта нарізана різь, на яку нагвинчена гайка, який відрізняється тим, що гайка виконана у вигляді циліндричного пустотілого корпусу, лівий торець якого має отвір більший внутрішнього діаметра різі, внутрішній торець корпусу є в контакті з спіральною гайкою, внутрішній діаметр якої має профіль різі 43104 чому витки спіральної гайки 3 стиснуті за допомогою заклепок 4, які розміщені рівномірно по колу, наприклад, і посередині їх тіла. На кожній заклепці між кожним витком вставлені пружні елементи 5, які визначають її крок і здійснюють саморегулювання цього кроку. Другий кінець спіральної гайки 3 контактує з диском 6, який фіксується стопорним кільцем 7, яке вставляється у внутрішню канавку корпуса 1. На зовнішньому діаметрі спіральної гайки 3, рівномірно по колу, виконані пази 8, наприклад два і на против них по внутрішньому діаметрі корпуса 1 виконані аналогічні пази 9, в які вставлені шпонки 10. Крім цього по зовнішньому діаметрі корпуса виконані пази 2 під ключ і маслянки (останні на кресленні не показані). До корпусу гайки 1 через пази під ключ можуть кріпитися необхідні елементи для виконання того чи іншого технологічного процесу. Робота гвинтового механізму здійснюється наступним чином. Гвинтовий механізм з постійним кроком працює за відомими законами. В запрпонованому ви наході гайка працює з властивостями пружини стиску. При переміщенні гайки 3 по гвинту із змінним кроком в напрямку його збільшення, швидкість переміщення зростає, гайка розтягується в осьовому напрямку, збільшується відстань між витками. Коли гайка рухається в напрямку зменшення кроку, віддаль між витками зменшується, і відповідно швидкість переміщення гайки зменшується. У момент, коли віддаль стане рівною 0, при прикладенні певного зусилля відбувається стопоріння гайки за рахунок пластичних деформацій різьбової частини, що стає причиною збільшення повноти контакту і защімлення витків різьби гайки між витками різьби гвинта. В результаті досліджень встановлено, що запропонована різьбова передача забезпечує зміну швидкості переміщення гайки (механізму) при постійній кількості обертів, а також вирівнює розприділення навантаження між всіма витками гайки в процесі навантаження з відповідним змащуванням, що забезпечує зменшення сили тертя пари і підвищує її надійність і довговічність. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
