Кроковий підйомник

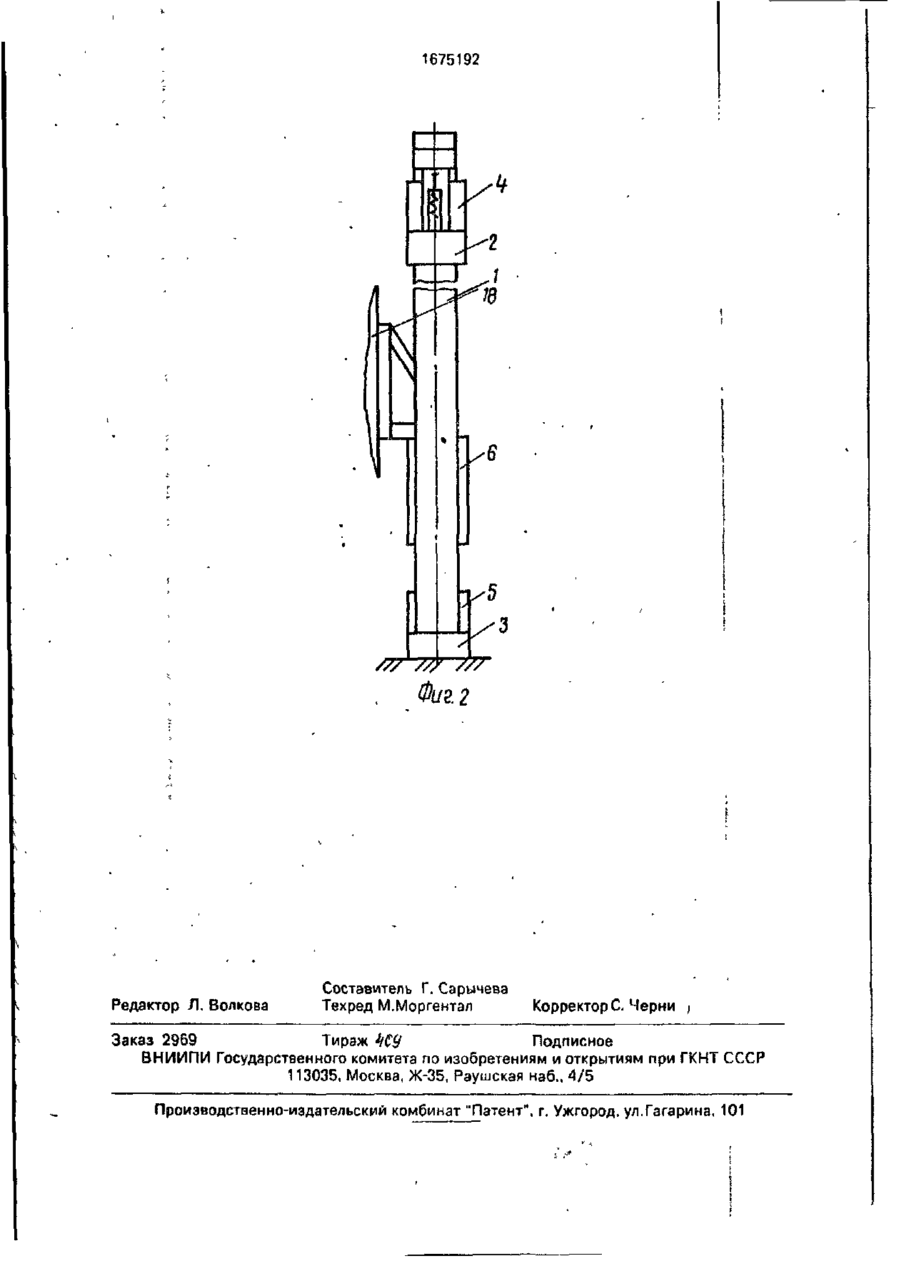

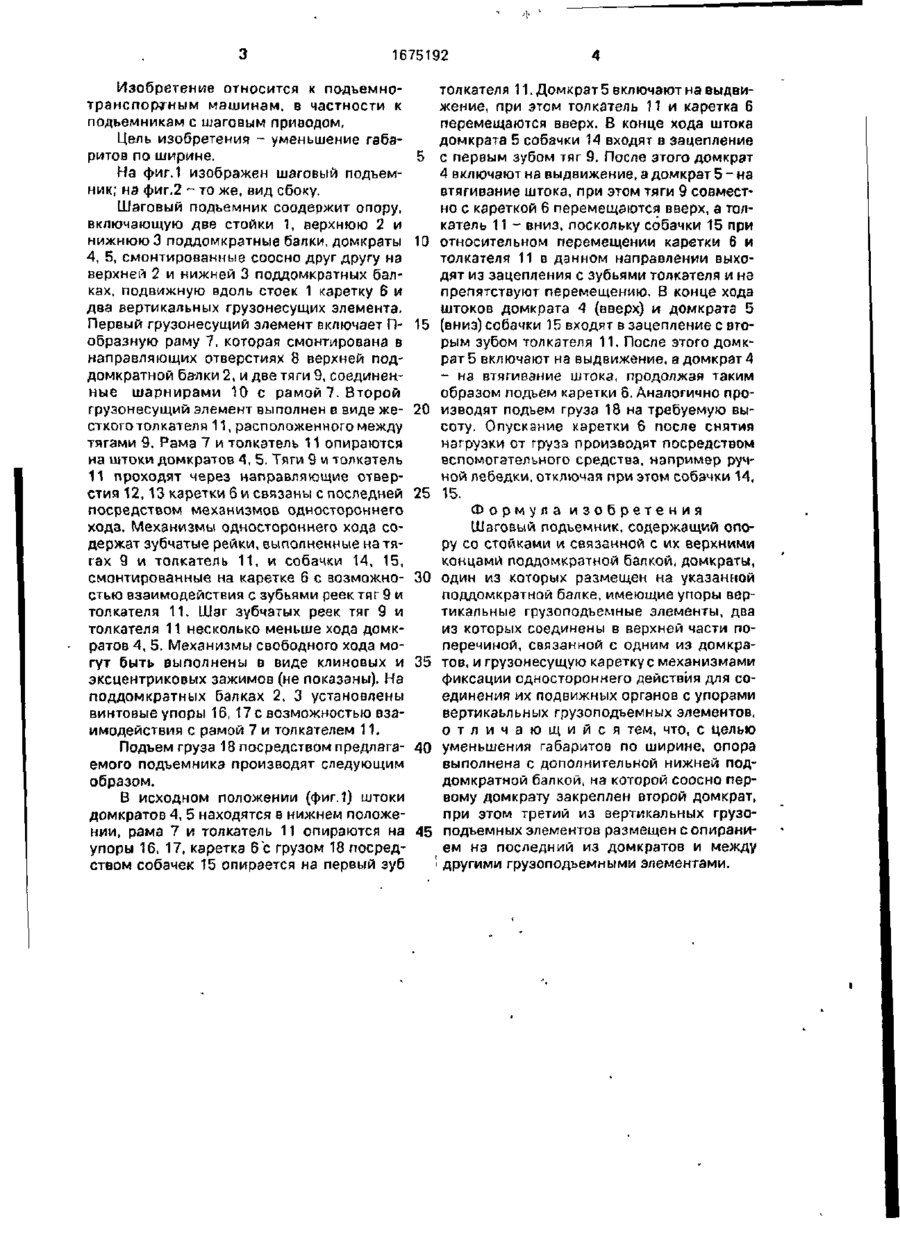

Изобретение относится к подъемнотранспортным машинам, а частности к подъемникам с шаговым приводом. Цель изобретения - уменьшение габаритов по ширине. Подъемник содержит опору, вклю чающую стойки 1, верхнюю 2 и нижнюю 3 поддомкратные балки, домкраты 4, 5, смонтированные соосно друг другу на поддомкратных балках 2, 3, подвижную вдоль стоек 1 каретку 6 и два вертикальных груэонесущих элемента. Первый элемент выполнен в виде П-образной рамы 7 с тягами 9, второй - в виде толкателя 11, размещенного между тягами 9. Тяги 9 и толкатель 11 связаны с кареткой 6 посредством механизмов одностороннего хода, например, в виде зубчатых реек, выполненных на тягах 9 и толкателей 11, и собачек 14, 15, смонтированных на каретке 6. Подъем каретки 6 происходит при возвратно-поступательных перемещениях тяг 9 и толкателя 11 в противофазе, 2 ил. ю ~ " ІІ 7* 1675192 Изобретение относится к подъемнотолкателя 11, Домкрат 5 включают на выдвитранспортным машинам, в частности к жение, при этом толкатель 11 и каретка 6 подъемникам с шаговым приводом, перемещаются вверх. В конце хода штока Цель изобретения - уменьшение габадомкрата 5 собачки 14 входят в зацепление ритов по ширине. 5 с первым зубом тяг 9. После этого домкрат На фиг.1 изображен шаговый подъем4 включают на выдвижение, а домкрат 5-на ник; на фиг,2 - то же, вид сбоку. втягивание штока, при этом тяги 9 совместШаговый подъемник соодержит опору, но с кареткой 6 перемещаются вверх, а толвключающую две стойки 1, верхнюю 2 и катель 11 - вниз, поскольку собачки 15 при нижнюю 3 поддомкрзтные балки, домкраты 10 относительном перемещении каретки 6 и 4, 5, смонтированные соосно друг другу на толкателя 11 в данном направлении выховерхней 2 и нижней 3 поддомкратных балдят из зацепления с зубьями толкателя и не ках, подвижную вдоль стоек 1 каретку 6 и препятствуют перемещению. В конце хода два вертикальных грузонесущих элемента. штоков домкрата 4 (вверх) и домкрата 5 Первый грузонесущий элемент включает П- 15 (вниз) собачки 15 входят в зацепление с втообразную раму 7, которая смонтирована в рым зубом толкателя 11. После этого домкнаправляющих отверстиях 8 верхней подрат 5 включают на выдвижение, а домкрат А домкратной ба-лки 2, и две тяги 9, соединен- на втягивание штока, продолжая таким ные шарнирами 10 с рамой 7. Второй образом подъем каретки 6. Аналогично прогруэонесущий элемент выполнен в виде же- 20 изводят подъем груза 18 на требуемую высткого толкателя 11, расположенного между соту. Опускание каретки 6 после снятия тягами 9. Рама 7 и толкатель 11 опираются нагрузки от груза производят посредством на штоки домкратов 4, 5. Тяги 9 и толкатель вспомогательного средства, например руч11 проходят через направляющие отверной лебедки, отключая при этом собачки 14, стия 12,13 каретки 6 и связаны с последней 25 15. посредством механизмов одностороннего Формула изобретения хода. Механизмы одностороннего хода соШаговый подъемник, содержащий оподержат зубчатые рейки, выполненные натяру со стойками \л связанной с их верхними гах 9 и толкатель 11, и собачки 14, 15, концами поддомкратной балкой, домкраты, смонтированные на каретке 6 с возможно- 30 один из которых размещен на указанной стью взаимодействия с зубьями реек тяг 9 и поддомкратной балке, имеющие упоры вертолкателя 11. Шаг зубчатых реек тяг 9 и тикальные грузоподъемные элементы, два толкателя 11 несколько меньше хода домкиз которых соединены в верхней части поратов 4, 5. Механизмы свободного хода моперечиной, связанной с одним из домкрагут быть выполнены в виде клиновых и 35 тов, и грузонесущую каретку с механизмами эксцентриковых зажимов (не показаны). На фиксации одностороннего действия для соподдомкратных балках 2, 3 установлены единения их подвижных органов с упорами винтовые упоры 16, 17 с возможностью взавертикаьльных грузоподъемных элементов, имодействия с рамой 7 и толкателем 11. о т л и ч а ю щ и й с я тем, что, с целью Подъем груза 18 посредством предлага- 40 уменьшения габаритов по ширине, опора выполнена с дополнительной нижней подемого подъемника производят следующим домкратной балкой, на которой соосно перобразом. вому домкрату закреплен второй домкрат, В исходном положении (фиг.1) штоки при этом третий из вертикальных грузодомкратов 4, 5 находятся в нижнем положении, рама 7 и толкатель 11 опираются на 45 подъемных элементов размещен с опиранием на последний из домкратов и между упоры 16. 17, каретка б с грузом 18 посред' другими грузоподъемными элементами. ством собачек 15 опирается на первый зуб 1675192 /5 /3 Фиг 2 Редактор Л.Волкова Составитель Г. Сарычева Техред М.Моргентал Корректоре. Черни j Заказ 29D9 Тираж 4С9 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
