Пральна машина

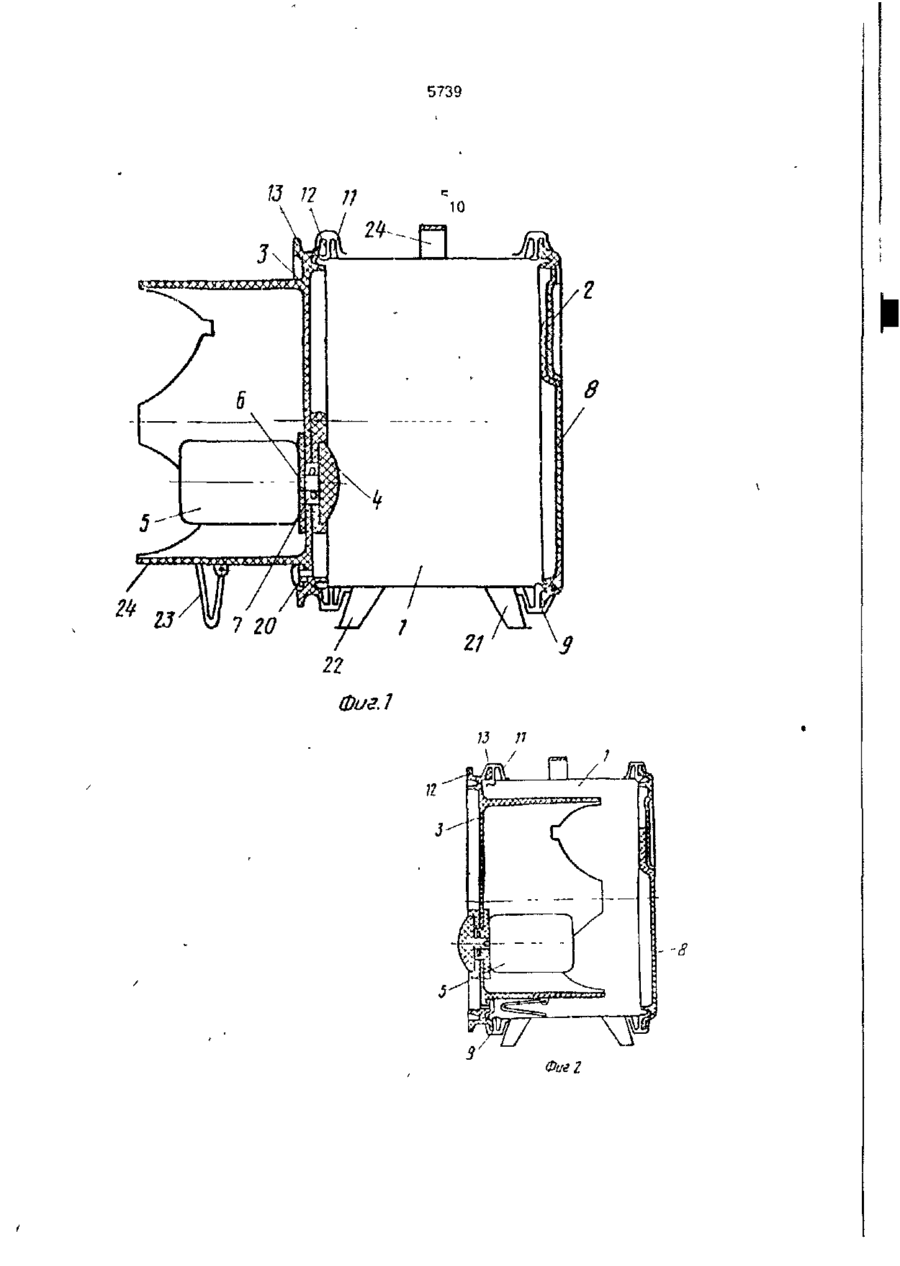

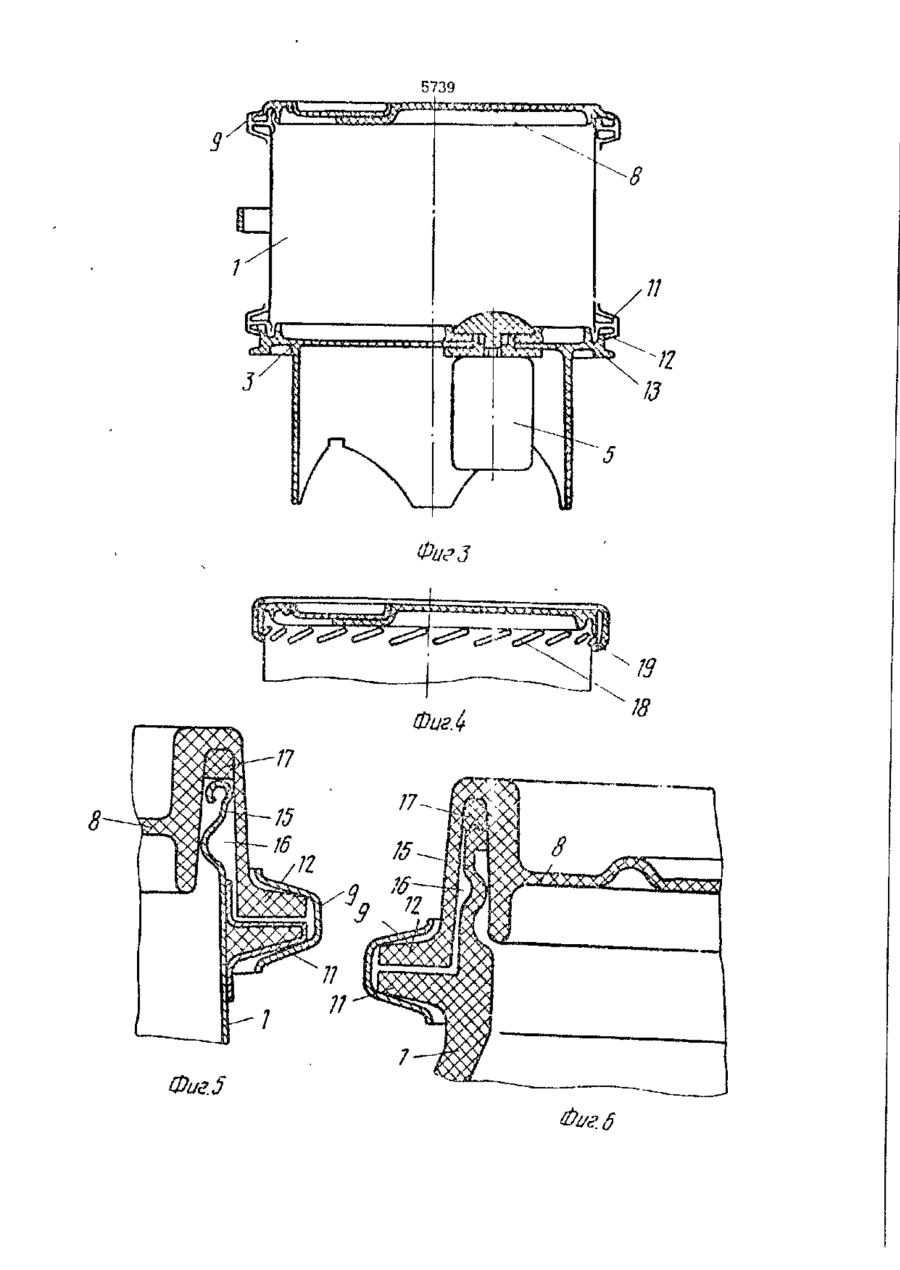

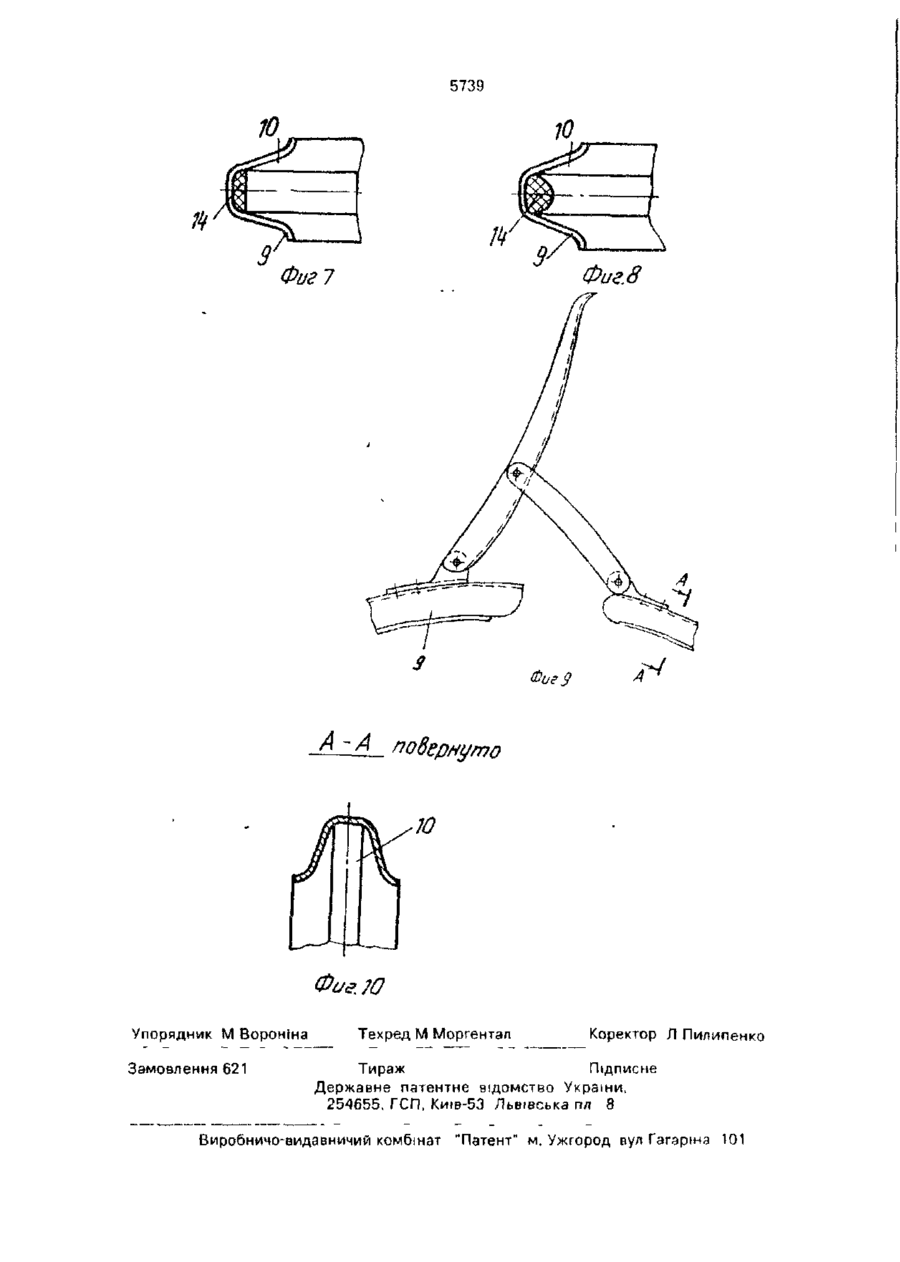

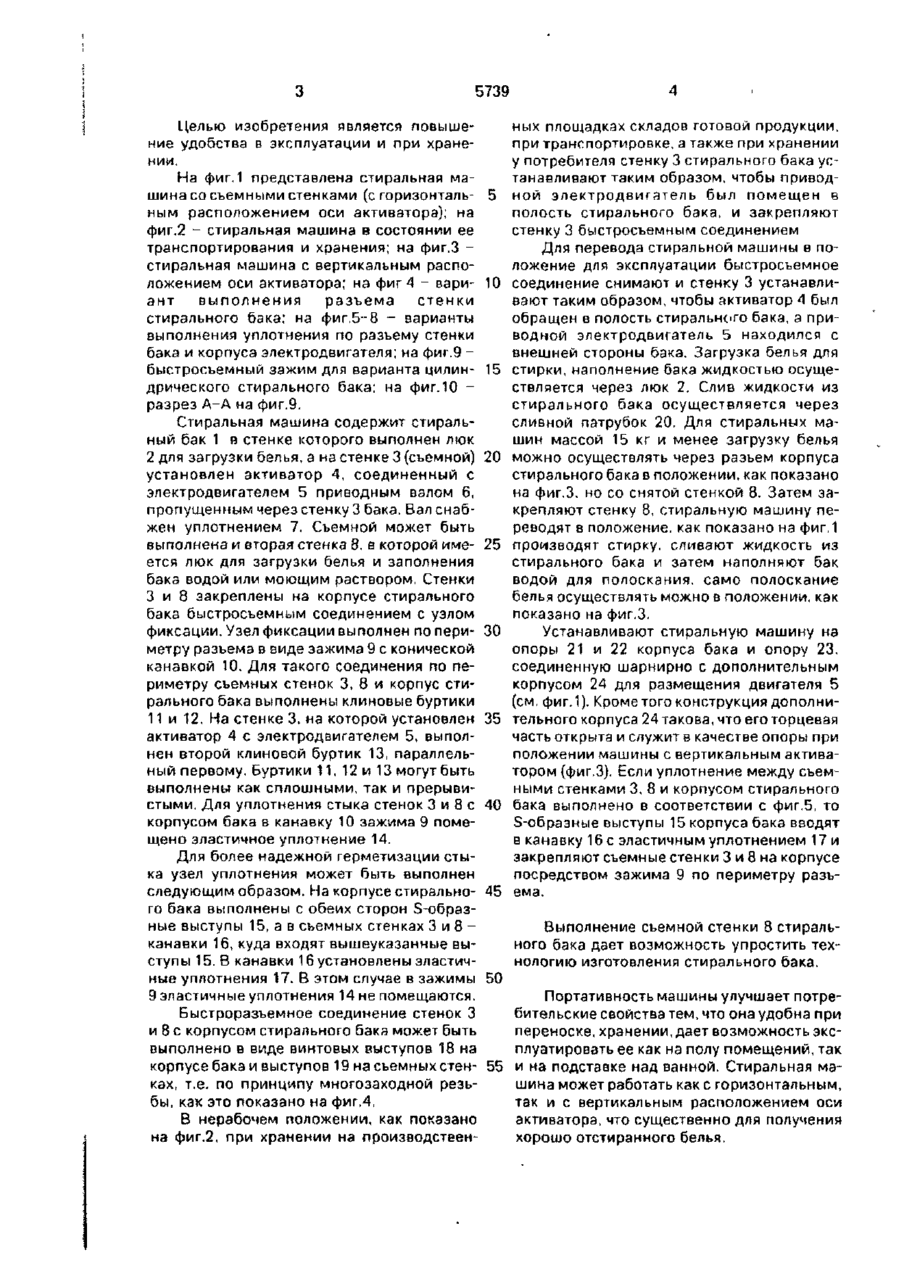

УКРАЇНА (19) UA (їй 5739 „„ С1 (5i)5 D 06 F 37/26 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПРАЛЬНА МАШИНА і * І (20)94260846, 11.02.93 (21)4906952/12 (22) 19.12.90. SU (46)29 12.94. Бюл. № 8-І (56) 1/'Д.А.Лепаев. Ремонт стиральных машин. М., 1987, с.19. (71) Кіцела Володимир Семенович, Шевеля Микола Васильович (72) Кіцела Володимир Семенович, Шевеля Микола Васильович (73) Кіцела Володимир Семенович (UA), Шевеля Микола Васильович (UA) (57) 1 Стиральная машина, содержащая стиральный бак с люком для загрузки белья и установленный на боковой стенке бака активатор, соединенный приводным валом с электродвигателем, установленным в дополнительном корпусе на наружной стенке бака, о т л и ч а ю щ а я с я тем, что стенка бака, несущая активатор, выполнена съемной с возможностью ее перестановки для размещения дополнительного корпуса с электродвигателем в полости бака и имеет узел фиксации на корпусе бака. 2. Машина по п 1, о т л и ч а ю щ а я с я тем, что боковая стенка бака, противоположная стенке, несущей активатор, выполнена сьемной и имеет узел фиксации на корпусе бака. 3 Машина по п 1, 2, о т л и ч а ю щ а я с я тем, что узел фиксации содержит выполненные на корпусе и съемных стенках бак? по периметру их контакта клиновые буртики и охватывающий их зажим с конической канавкой и уплотнителем в ней. 4. Машина по п.1, о т л и ч а ю щ а я с я тем, что несущая активатор боковая стенка бака дополнительно имеет клиновой буртик, при этом буртики расположены на стенке симметрично относительно ее средней плоскости. 5 Машина по пп. 1 , 3 , о т л и ч а ю щ а я с я тем, что узел фиксации дополнительно имеет выполненный на торце корпуса кольцевой S-образный выступ и кольцевое уі лубление в съемной стенке для размещения в ней выступа и уплотнителя. 6. Машина по п . 1 , о т л и ч а ю щ а я с я тем, что узел фиксации содержит выполненные на поверхности корпуса и съемной стенке бака по периметру их контакта винтовые выступы в виде многозаходной резьбы 7. Машина по п . 1 , о т л и ч а ю щ а я с я тем, что на торце съемной стенки со стороны размещения электродвигателя выполнены опорные элементы. САЗ О Изобретение относится к бытовой технике и может быть использовано при разработке бытовых стиральных машин Известна стиральная машина [1]. содержащая неразъемный стиральный бак с крышкой, перекрывающей люк для загрузки белья, установленный на стенке активатор, соединенный с электродвигателем валом, пропущенным через стенку бака. Приводной электродвигатель установлен в корпусе на боковой стенке бака. Эта машина хотя и имеет небольшие габариты, однако неудобна при переноске и хранении. Кроме того, технология изготовления бака сложная. 5739 Целью изобретения является повышение удобства в эксплуатации и при хранении. На фиг,1 представлена стиральная машина со съемными стенками (с горизонтальным расположением оси активатора); на фиг.2 - стиральная машина в состоянии ее транспортирования и хранения; на фиг.З стиральная машина с вертикальным расположением оси активатора; на фиг 4 - вариант выполнения разъема стенки стирального бака; на фиг.5-8 - варианты выполнения уплотнения по разъему стенки бака и корпуса электродвигателя; на фиг.9 быстросъемный зажим для варианта цилиндрического стирального бака; на фиг.10 разрез А-А на фиг.9. Стиральная машина содержит стиральный бак 1 в стенке которого выполнен люк 2 для загрузки белья, а на стенке 3 (съемной) установлен активатор 4, соединенный с электродвигателем 5 приводным валом 6, пропущенным через стенку 3 бака. Вал снабжен уплотнением 7. Съемной может быть выполнена и вторая стенка 8, в которой имеется люк для загрузки белья и заполнения бака водой или моющим раствором, Стенки 3 и 8 закреплены на корпусе стирального бака быстросъемным соединением с узлом фиксации. Узел фиксации выполнен по периметру разъема в виде зажима 9 с конической канавкой 10. Для такого соединения по периметру съемных стенок 3, 8 и корпус стирального бака выполнены клиновые буртики 11 и 12. На стенке 3. на которой установлен активатор 4 с электродвигателем 5, выполнен второй клиновой буртик 13, параллельный первому. Буртики 11, 12 и 13 могут быть выполнены как сплошными, так и прерывистыми. Для уплотнения стыка стенок 3 и 8 с корпусом бака в канавку 10 зажима 9 помещено эластичное уплотнение 14. Для более надежной герметизации стыка узел уплотнения может быть выполнен следующим образом. На корпусе стирального бака выполнены с обеих сторон S-образные выступы 15, а в съемных стенках 3 и 8 канавки 16, куда входят вышеуказанные выступы 15. В канавки 16 установлены эластичные уплотнения 17. В этом случае в зажимы 9 эластичные уплотнения 14 не помещаются. Быстроразъемное соединение стенок 3 и 8 с корпусом стирального бака может быть выполнено в виде винтовых выступов 18 на корпусе бака и выступов 19 на съемных стенках, т.е. по принципу многозаходной резьбы, как это показано на фиг.4. В нерабочем положении, как показано на фиг.2. при хранении на производствен 5 10 15 20 25 30 35 40 45 ных площадках складов готовой продукции, при транспортировке, а также при хранении у потребителя стенку 3 стирального бака устанавливают таким образом, чтобы приводной электродвигатель был помещен в полость стирального бака, и закрепляют стенку 3 быстросъемным соединением Для перевода стиральной машины в положение для эксплуатации быстросъемное соединение снимают и стенку 3 устанавливают таким образом, чтобы активатор 4 был обращен в полость стирального бака, а приводной электродвигатель 5 находился с внешней стороны бака. Загрузка белья для стирки, наполнение бака жидкостью осуществляется через люк 2. Слив жидкости из стирального бака осуществляется через сливной патрубок 20. Для стиральных машин массой 15 кг и менее загрузку белья можно осуществлять через разьем корпуса стирального бака в положении, как показано на фиг.З, но со снятой стенкой 8. Затем закрепляют стенку 8, стиральную машину переводят в положение, как показано на фиг.1 производят стирку, сливают жидкость из стирального бака и затем наполняют бак водой для полоскания, само полоскание белья осуществлять можно в положении, как показано на фиг.З, Устанавливают стиральную машину на опоры 21 и 22 корпуса бака и опору 23, соединенную шарнирно с дополнительным корпусом 24 для размещения двигателя 5 (см. фиг.1). Кроме того конструкция дополнительного корпуса 24 такова, что его торцевая часть открыта и служит в качестве опоры при положении машины с вертикальным активатором (фиг.З), Если уплотнение между съемными стенками 3, 8 и корпусом стирального бака выполнено в соответствии с фиг.5, то S-образные выступы 15 корпуса бака вводят в канавку 16 с эластичным уплотнением 17 и закрепляют съемные стенки 3 и 8 на корпусе посредством зажима 9 по периметру разъема. Выполнение съемной стенки 8 стирального бака дает возможность упростить технологию изготовления стирального бака. 50 Портативность машины улучшает потребительские свойства тем, что она удобна при переноске, хранении, дает возможность эксплуатировать ее как на полу помещений, так 55 и на подставке над ванной. Стиральная машина может работать как с горизонтальным, так и с вертикальным расположением оси активатора, что существенно для получения хорошо отстиранного белья. 5739 Фиг.1 Фиг г 5739 8 ФигЗ 19 Фиг. 5 5739 Фиг! Фиг 9 повернуто Фиг,?О Упорядник М Вороніна Замовлення 621 Техред М Моргентал Коректор Л Пилипенко Тираж Підписне Державне патентне відомство України, 254655. ГСП, Киів-53 Львівська пп 8 Виробничо-видавничий комбінат "Патент" м. Ужгород вул ґагаріна 101
