Сплав на основі заліза з ефектом пам’яті форми

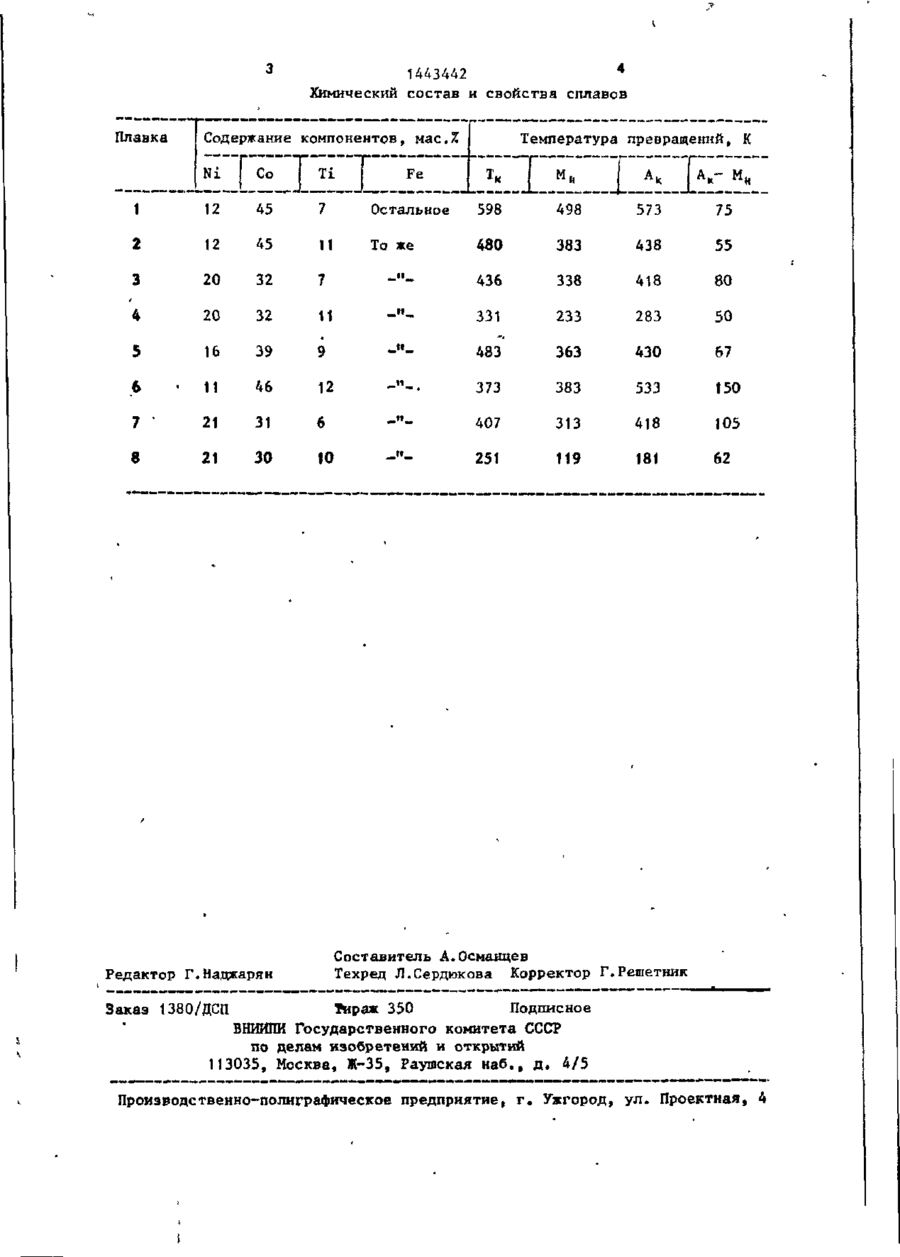

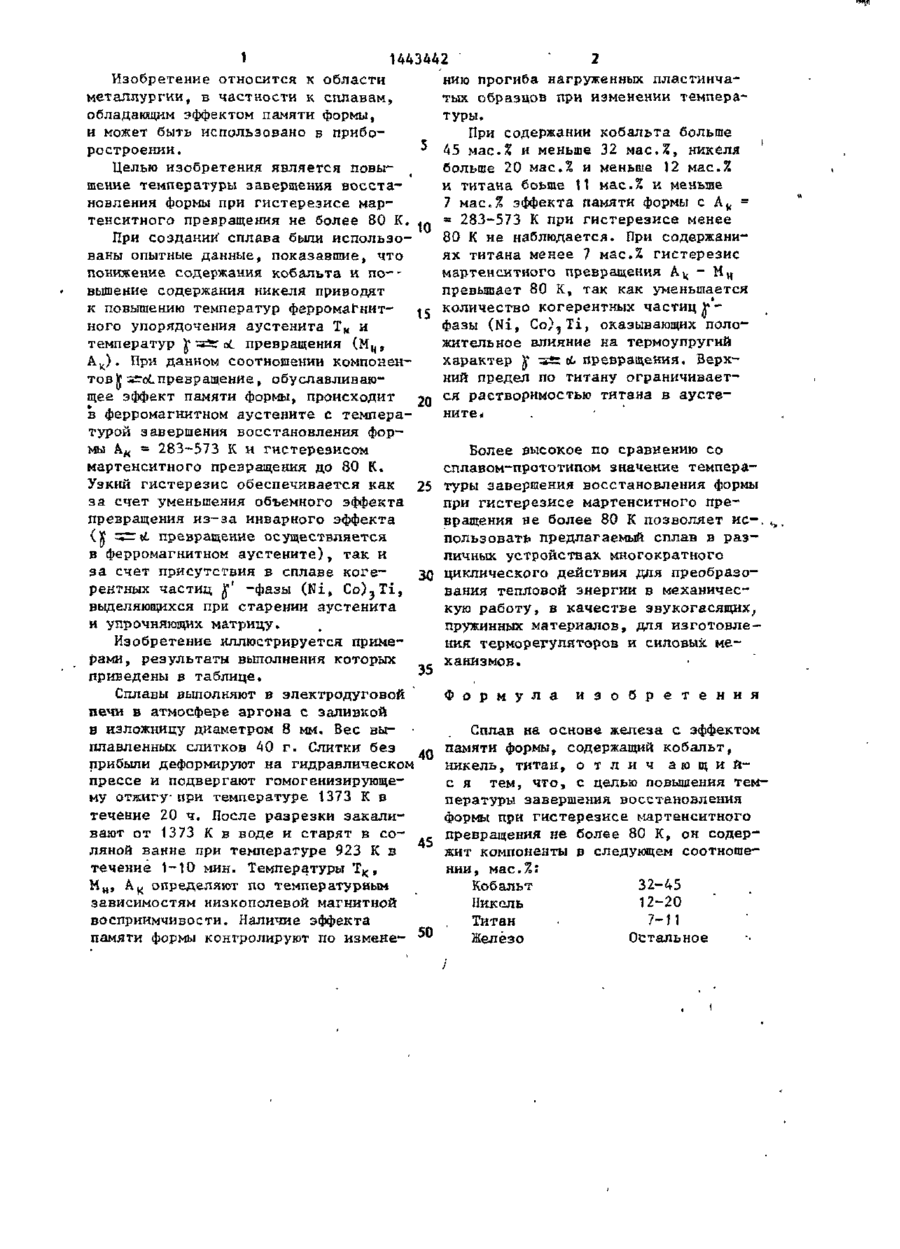

Изобретение относится к сплавам на основе железа с эффектом памяти формы и может быть использовано в приборостроении. Цель изобретения повышение температуры восстановления формы при гистерезисе мартенситного превращения не более 80 К. Сплав имеет следующий состав, мас.%: Со 32-45» Ni 12-20, Ті 2-11; Fe остальное. Температура завершення восстановления формы сплава А к = 283-573 К при гистерезисе мартенситного превращения не более 80 К. 1 табл. £ СО 45-88 1 1443442 нию прогиба нагруженных пластинчаИзобретение относится к области металлургии, в частности к сплавам, тых образцов при изменении темпераобладающим эффектом памяти формы, туры. и может быть использовано в прибоПри содержании кобальта больше ростроении. 45 мас.% и меньше 32 мас.%, никеля Целью изобретения является повыбольше 20 мас.% и меньше 12 мас.% шение температуры завершения восстаи титана боыие 11 мас.% и меньше новления формы при гистерезисе мар7 мас.% эффекта памяти формы с А к тенситного превращения не более 80 К. = 283-573 К при гистерезисе менее При создании сплава были использо- to 80 К не наблюдается. При содержаниях титана менее 7 мас.% гистерезис ваны опытные данные, показавшие, что мартенситного превращения А к - М н понижение содержания кобальта и по-превышает 80 К, так как уменьшается вышение содержания никеля приводят к повышению температур ферромагнит- 15 количество когерентных частиц Yфазы (Ni, Со),Ті, оказывающих полоного упорядочения аустенита Т к и жительное влияние на термоупругий температур ] ^*r о превращения (Мц, f С характер £ з = с превращения. Верхб А к ) . При данном соотношении компоненний предел по титану ограничиваеттов j згоСпревращение, обуславливаюf ся растворимостью титана в аустещее эффект памяти формы, происходит 20 ните* в ферромагнитном аустените с температурой завершения восстановления формы ки - 283-573 К и гистерезисом Более высокое по сравнению со мартенситного превращения до 80 К. сплавом-прототипом значение темпераУзкий гистерезис обеспечивается как 25 туры завершения восстановления формы за счет уменьшения объемного эффекта при гистерезисе мартенситного препревращения из-за инварного эффекта вращения не более 80 К позволяет ис-. ( f ^гЫ- превращение осуществляется j пользовать предлагаемый сплав в разв ферромагнитном аустените), так и личных устройствах многократного за счет присутствия в сплаве коге30 циклического действия для преобразорентных частиц у* -фазы (Ni, Co) 3 Ti, вания тепловой энергии в механичесвыделяющихся при старении аустенита кую работу, в качестве эвукогасящих; и упрочняющих матрицу. пружинных материалов, для изготовления терморегуляторов и силовых меИзобретение иллюстрируется примеханизмов. рами, результаты выполнения которых 35 приведены в таблице. Сплавы выполняют в электродуговой Ф о р м у л а и з о б р е т е н и я печи в атмосфере аргона с заливкой в изложницу диаметром 8 мм. Вес вы- • Сплав на основе железа с эффектом плавленных слитков 40 г. Слитки без памяти формы, содержащий кобальт, 40 прибыли деформируют на гидравлическом никель, титан, о т л и ч ающийпрессе и подвергают гомогенизирующес я тем, что, с целью повышения темму отжигу при температуре 1373 К в пературы завершения восстановления течение 20 ч. После разрезки закалиформы при гистерезисе мартенситного вают от 13 73 К в воде и старят в сопревращения не более 80 К, он содер45 ляной ванне при температуре 923 К в жит компоненты в следующем соотношетечение 1-10 мин. Температуры Т к , нии , мае.% ї М н , А к определяют по температурным Кобальт 32-45 зависимостям низкополевой магнитной Никель 12-20 восприимчивости. Наличие эффекта Титан 7-11 памяти формы контролируют по измене- 50 Железо Остальное 4 1443442 Химический состав и свойства сплавов Плавка Содержание компонентов, мас.% Ni Г Со [ТІ 1 12 45 7 2 12 45 11 3 20 32 4 20 5 Температура превращений, К 1 I 1 А, 1 * і" м Остальное 598 498 573 То же 480 383 438 55 7 -» 436 338 418 80 32 11 -" 331 233 283 50 16 39 9 483 363 430 67 11 46 12 373 383 533 150 7 21 31 6 407 313 418 105 8 21 30 10 251 119 181 « 62 > • Редактор Г.Наджарян 75 Составитель А.Османцев Техред Л.Сердюкова Корректор Г.Решетник Тираж 350 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Заказ 1380/ДСП Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 I I
