Револьвер

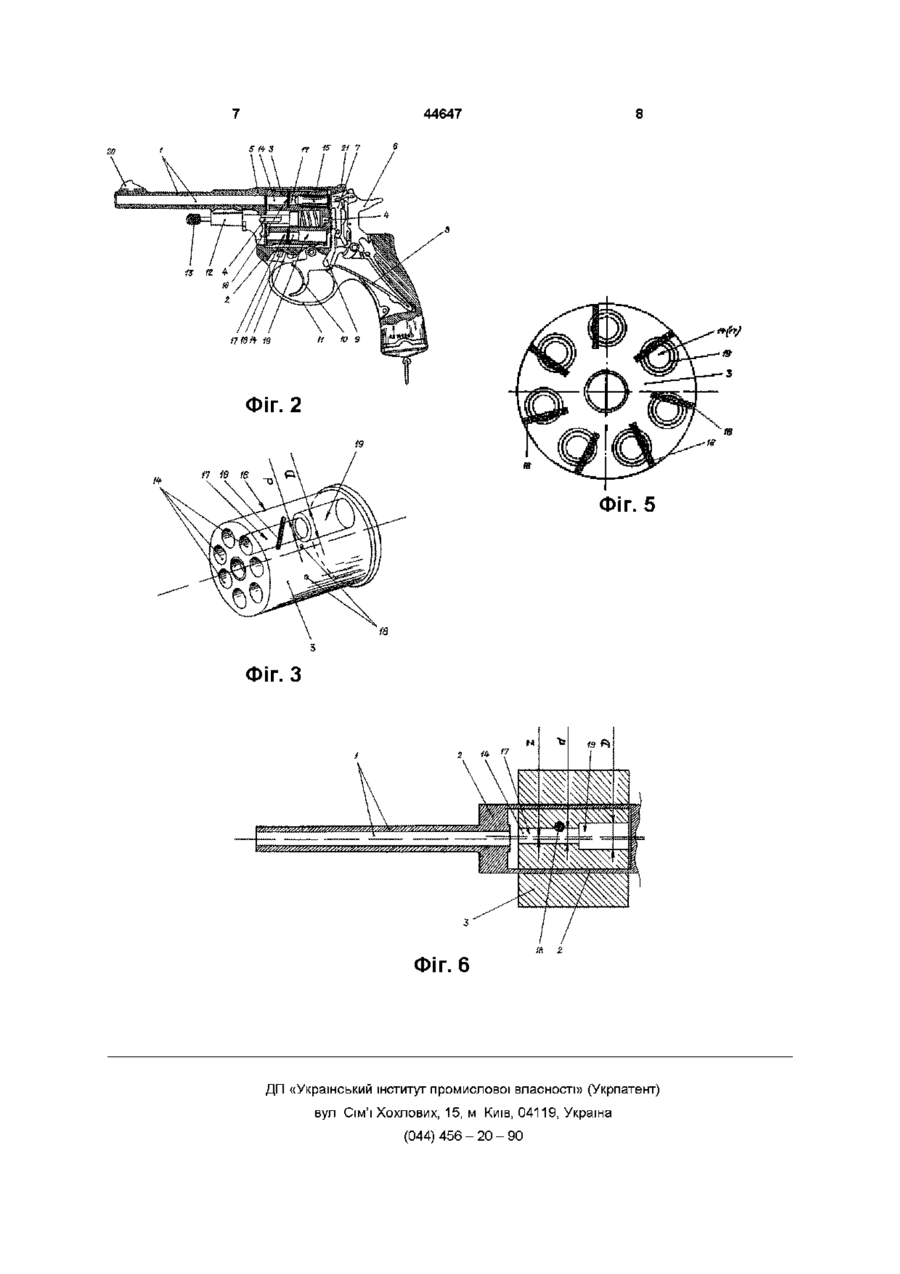

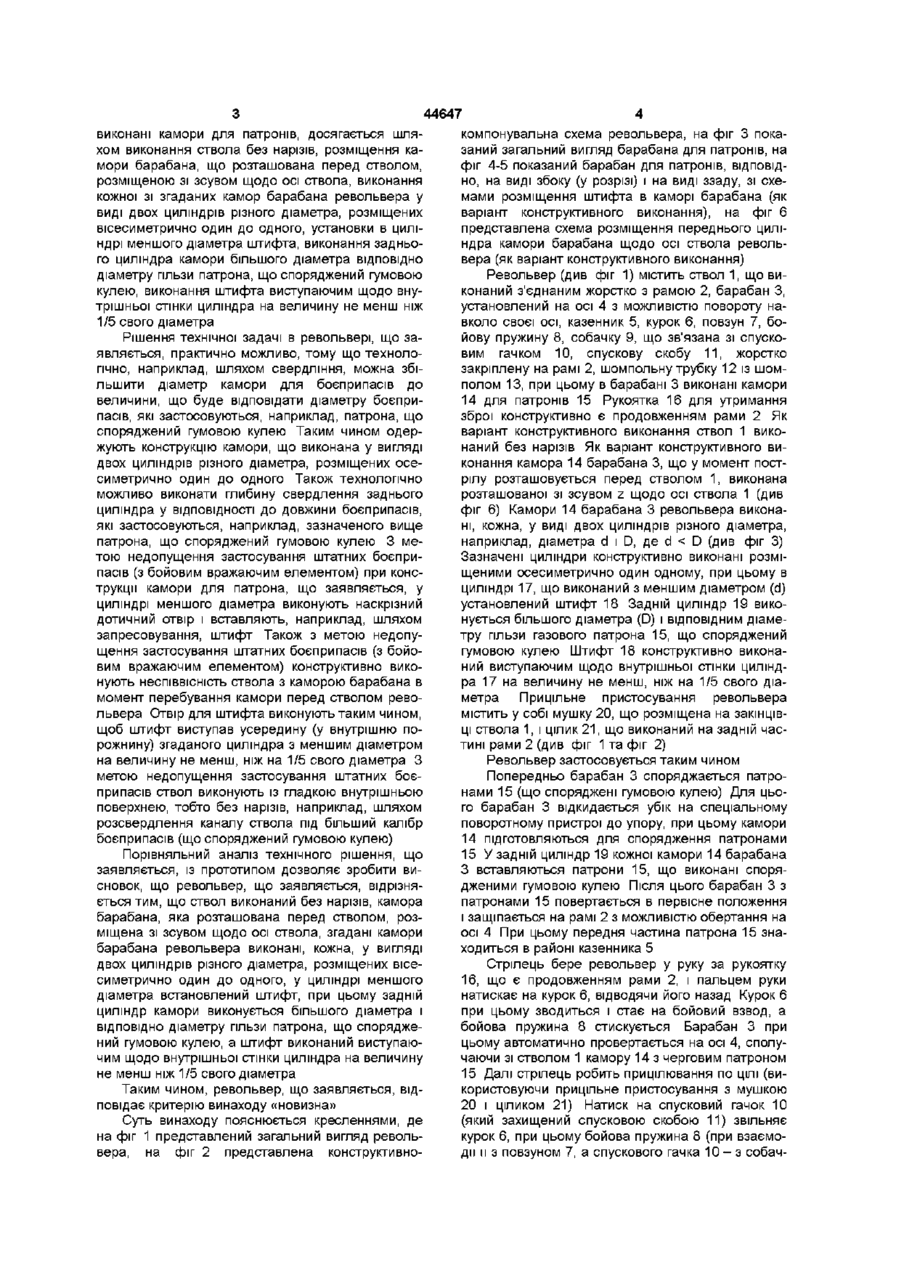

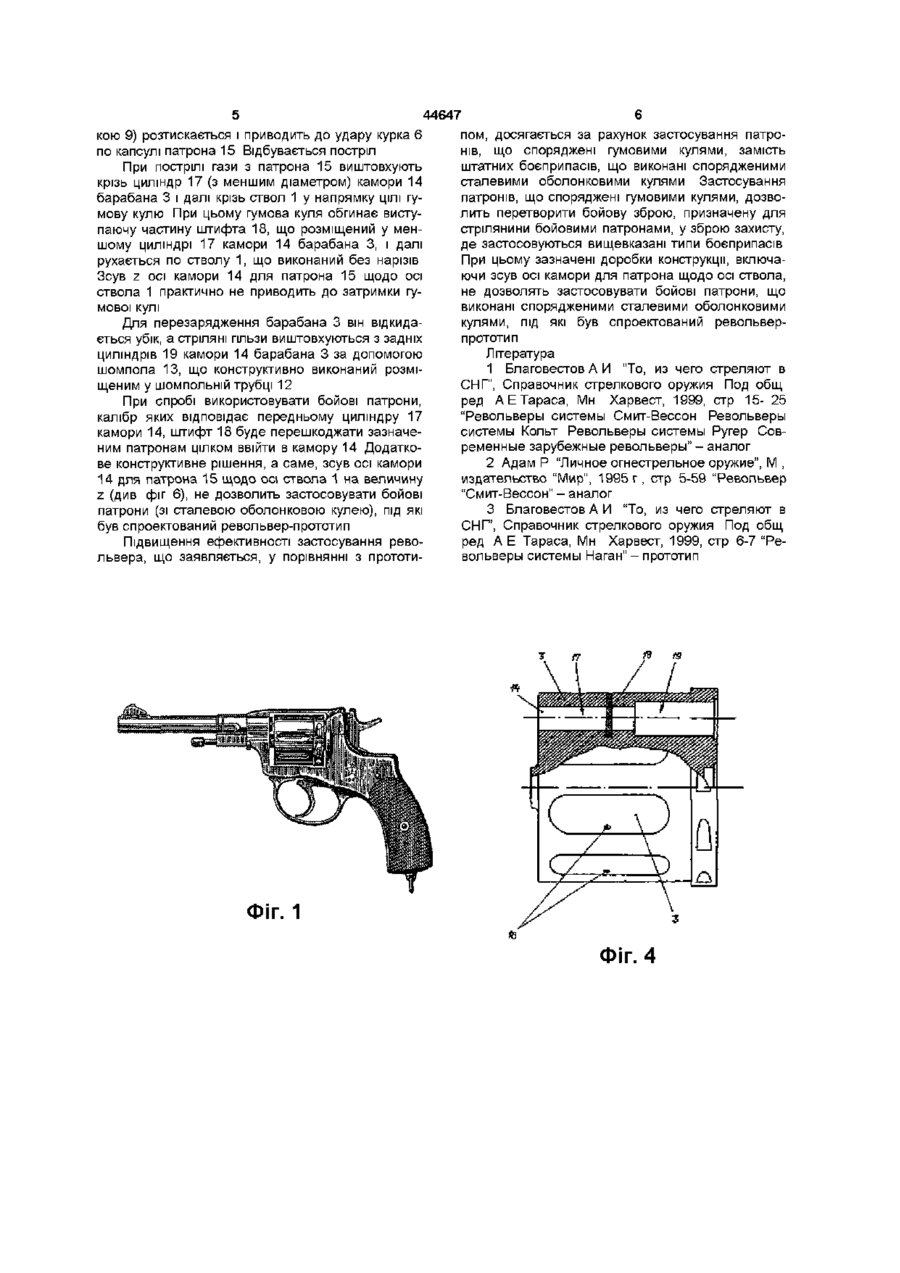

Револьвер, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову ско бу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів, який відрізняється тим, що ствол виконаний без нарізів, камора барабана, яка розташована перед стволом, розміщена зі зсувом щодо осі ствола, згадані камори барабана револьвера виконані, кожна, у вигляді двох циліндрів різного діаметра, розміщених вісесиметрично один до одного, у циліндрі меншого діаметра встановлений штифт, при цьому задній циліндр камори виконується більшого діаметра і ВІДПОВІДНО діаметру гільзи патрона, що споряджений гумовою кулею, а штифт виконаний виступаючим щодо внутрішньої стінки циліндра на величину не менш ніж 1/5 свого діаметра Винахід відноситься до галузі озброєння, зокрема до ручної стрілецької зброї, а саме до револьверів і боєприпасів до них Відомий револьвер, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів /1/ До недоліків відомого револьвера відноситься те, що з нього можна вести стрілянину тільки штатними боєприпасами, при цьому неможливо застосовувати боєприпаси, що споряджені газом, гумовою кулею чи дробовим зарядом Відомий револьвер, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів 121 До недоліків відомого револьвера відноситься те, що з нього можна вести стрілянину тільки штатними боєприпасами, при цьому неможливо застосовувати боєприпаси, що споряджені газом, гумовою кулею чи дробовим зарядом Найбільш близьким технічним рішенням, обраним як прототип, є револьвер, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів /З/ До недоліків відомого револьвера, що обраний як прототип, відноситься те, що з нього можна вести стрілянину тільки штатними боєприпасами, що споряджені сталевою оболонковою кулею Конструкція барабана не передбачає застосування боєприпасів, що споряджені гумовою кулею, газом або дробовим зарядом В основу винаходу поставлена задача шляхом зміни конструкції барабана забезпечити можливість застосування боєприпасів, що споряджені гумовою кулею Суть винаходу в револьвері, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані (О 44647 виконані камори для патронів, досягається шляхом виконання ствола без нарізів, розміщення камори барабана, що розташована перед стволом, розміщеною зі зсувом щодо осі ствола, виконання кожної зі згаданих камор барабана револьвера у виді двох циліндрів різного діаметра, розміщених вісесиметрично один до одного, установки в циліндрі меншого діаметра штифта, виконання заднього циліндра камори більшого діаметра ВІДПОВІДНО діаметру гільзи патрона, що споряджений гумовою кулею, виконання штифта виступаючим щодо внутрішньої стінки циліндра на величину не менш ніж 1/5 свого діаметра Рішення технічної задачі в револьвері, що заявляється, практично можливо, тому що технологічно, наприклад, шляхом свердління, можна збільшити діаметр камори для боєприпасів до величини, що буде відповідати діаметру боєприпасів, які застосовуються, наприклад, патрона, що споряджений гумовою кулею Таким чином одержують конструкцію камори, що виконана у вигляді двох циліндрів різного діаметра, розміщених осесиметрично один до одного Також технологічно можливо виконати глибину свердлення заднього циліндра у ВІДПОВІДНОСТІ до довжини боєприпасів, які застосовуються, наприклад, зазначеного вище патрона, що споряджений гумовою кулею 3 метою недопущення застосування штатних боєприпасів (з бойовим вражаючим елементом) при конструкції камори для патрона, що заявляється, у циліндрі меншого діаметра виконують наскрізний дотичний отвір і вставляють, наприклад, шляхом запресовування, штифт Також з метою недопущення застосування штатних боєприпасів (з бойовим вражаючим елементом) конструктивно виконують неспіввісність ствола з каморою барабана в момент перебування камори перед стволом револьвера Отвір для штифта виконують таким чином, щоб штифт виступав усередину (у внутрішню порожнину) згаданого циліндра з меншим діаметром на величину не менш, ніж на 1/5 свого діаметра З метою недопущення застосування штатних боєприпасів ствол виконують із гладкою внутрішньою поверхнею, тобто без нарізів, наприклад, шляхом розсвердлення каналу ствола під більший калібр боєприпасів (що споряджений гумовою кулею) Порівняльний аналіз технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що револьвер, що заявляється, відрізняється тим, що ствол виконаний без нарізів, камора барабана, яка розташована перед стволом, розміщена зі зсувом щодо осі ствола, згадані камори барабана револьвера виконані, кожна, у вигляді двох циліндрів різного діаметра, розміщених вісесиметрично один до одного, у циліндрі меншого діаметра встановлений штифт, при цьому задній циліндр камори виконується більшого діаметра і ВІДПОВІДНО діаметру гільзи патрона, що споряджений гумовою кулею, а штифт виконаний виступаючим щодо внутрішньої стінки циліндра на величину не менш ніж 1/5 свого діаметра Таким чином, револьвер, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється кресленнями, де на фіг 1 представлений загальний вигляд револьвера, на фіг 2 представлена конструктивно компонувальна схема револьвера, на фіг 3 показаний загальний вигляд барабана для патронів, на фіг 4-5 показаний барабан для патронів, ВІДПОВІДНО, на виді збоку (у розрізі) і на виді ззаду, зі схемами розміщення штифта в каморі барабана (як варіант конструктивного виконання), на фіг 6 представлена схема розміщення переднього циліндра камори барабана щодо осі ствола револьвера (як варіант конструктивного виконання) Револьвер (див фіг 1) містить ствол 1, що виконаний з'єднаним жорстко з рамою 2, барабан З, установлений на осі 4 з можливістю повороту навколо своєї осі, казенник 5, курок 6, повзун 7, бойову пружину 8, собачку 9, що зв'язана зі спусковим гачком 10, спускову скобу 11, жорстко закріплену на рамі 2, шомпольну трубку 12 із шомполом 13, при цьому в барабані 3 виконані камори 14 для патронів 15 Рукоятка 16 для утримання зброї конструктивно є продовженням рами 2 Як варіант конструктивного виконання ствол 1 виконаний без нарізів Як варіант конструктивного виконання камора 14 барабана 3, що у момент пострілу розташовується перед стволом 1, виконана розташованої зі зсувом z щодо осі ствола 1 (див фіг 6) Камори 14 барабана 3 револьвера виконані, кожна, у виді двох циліндрів різного діаметра, наприклад, діаметра d і D, де d < D (див фіг 3) Зазначені циліндри конструктивно виконані розміщеними осесиметрично один одному, при цьому в циліндрі 17, що виконаний з меншим діаметром (d) установлений штифт 18 Задній циліндр 19 виконується більшого діаметра (D) і ВІДПОВІДНИМ діаметру гільзи газового патрона 15, що споряджений гумовою кулею Штифт 18 конструктивно виконаний виступаючим щодо внутрішньої стінки циліндра 17 на величину не менш, ніж на 1/5 свого діаметра Прицільне пристосування револьвера містить у собі мушку 20, що розміщена на закінцівці ствола 1, і цілик 21, що виконаний на задній частині рами 2 (див фіг 1 та фіг 2) Револьвер застосовується таким чином Попередньо барабан 3 споряджається патронами 15 (що споряджені гумовою кулею) Для цього барабан 3 відкидається убік на спеціальному поворотному пристрої до упору, при цьому камори 14 підготовляються для спорядження патронами 15 У задній циліндр 19 кожної камори 14 барабана З вставляються патрони 15, що виконані спорядженими гумовою кулею Після ЦЬОГО барабан 3 з патронами 15 повертається в первісне положення і защіпається на рамі 2 з можливістю обертання на осі 4 При цьому передня частина патрона 15 знаходиться в районі казенника 5 Стрілець бере револьвер у руку за рукоятку 16, що є продовженням рами 2, і пальцем руки натискає на курок 6, відводячи його назад Курок 6 при цьому зводиться і стає на бойовий взвод, а бойова пружина 8 стискується Барабан 3 при цьому автоматично провертається на осі 4, сполучаючи зі стволом 1 камору 14 з черговим патроном 15 Далі стрілець робить прицілювання по ЦІЛІ (використовуючи прицільне пристосування з мушкою 20 і ціликом 21) Натиск на спусковий гачок 10 (який захищений спусковою скобою 11) звільняє курок 6, при цьому бойова пружина 8 (при взаємодії и з повзуном 7, а спускового гачка 10 - з собач 44647 кою 9) розтискається і приводить до удару курка 6 пом, досягається за рахунок застосування патропо капсулі патрона 15 Відбувається постріл нів, що споряджені гумовими кулями, замість При пострілі гази з патрона 15 виштовхують штатних боєприпасів, що виконані спорядженими крізь циліндр 17 (з меншим діаметром) камори 14 сталевими оболонковими кулями Застосування барабана 3 і далі крізь ствол 1 у напрямку ЦІЛІ гупатронів, що споряджені гумовими кулями, дозвомову кулю При цьому гумова куля обгинає вистулить перетворити бойову зброю, призначену для паючу частину штифта 18, що розміщений у менстрілянини бойовими патронами, у зброю захисту, шому циліндрі 17 камори 14 барабана 3, і далі де застосовуються вищевказані типи боєприпасів рухається по стволу 1, що виконаний без нарізів При цьому зазначені доробки конструкції, включаЗсув z осі камори 14 для патрона 15 щодо осі ючи зсув осі камори для патрона щодо осі ствола, ствола 1 практично не приводить до затримки гуне дозволять застосовувати бойові патрони, що мової кулі виконані спорядженими сталевими оболонковими кулями, під які був спроектований револьверДля перезарядження барабана 3 він відкидапрототип ється убік, а стріляні гільзи виштовхуються з задніх циліндрів 19 камори 14 барабана 3 за допомогою Література шомпола 13, що конструктивно виконаний розмі1 Благовестов А И "То, из чего стреляют в щеним у шомпольній трубці 12 СНГ", Справочник стрелкового оружия Под общ ред А Е Тараса, Мн Харвест, 1999, стр 15- 25 При спробі використовувати бойові патрони, "Револьверы системы Смит-Вессон Револьверы калібр яких відповідає передньому циліндру 17 системы Кольт Револьверы системы Ругер Совкамори 14, штифт 18 буде перешкоджати зазначеременные зарубежные револьверы" - аналог ним патронам цілком ввійти в камору 14 Додаткове конструктивне рішення, а саме, зсув осі камори 2 Адам Р "Личное огнестрельное оружие", М , 14 для патрона 15 щодо осі ствола 1 на величину издательство "Мир", 1995 г, стр 5-59 "Револьвер z (див фіг 6), не дозволить застосовувати бойові "Смит-Вессон" - аналог патрони (зі сталевою оболонковою кулею), під які 3 Благовестов А И "То, из чего стреляют в був спроектований револьвер-прототип СНГ", Справочник стрелкового оружия Под общ ред А Е Тараса, Мн Харвест, 1999, стр 6-7 "РеПідвищення ефективності застосування ревовольверы системы Наган" - прототип львера, що заявляється, у порівнянні з прототи 7 /7 ФІГ. 1 Фіг. 4 5*3 ff 15 21 7 « Фіг. 2 Фіг. 5 Фіг. З Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
