Револьвер

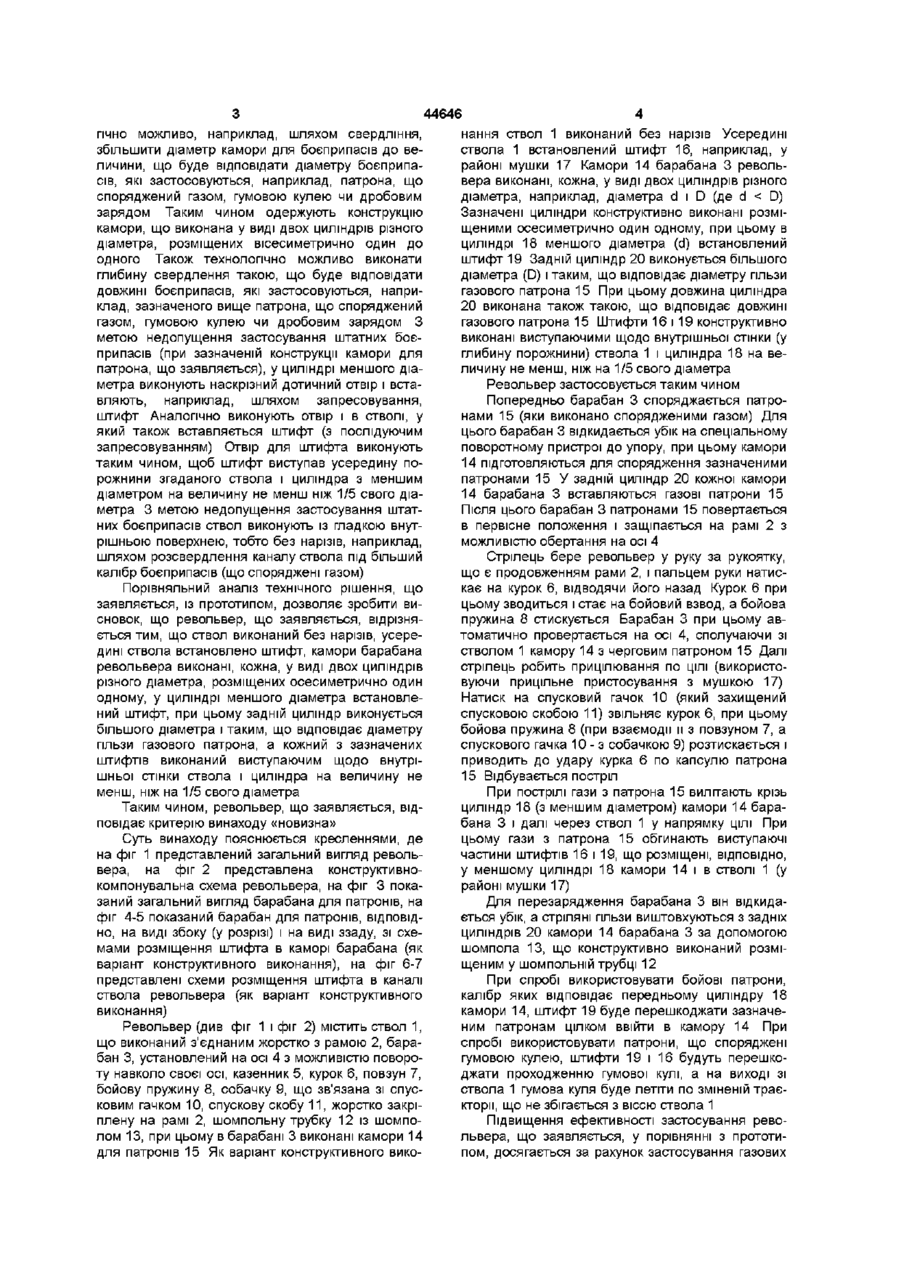

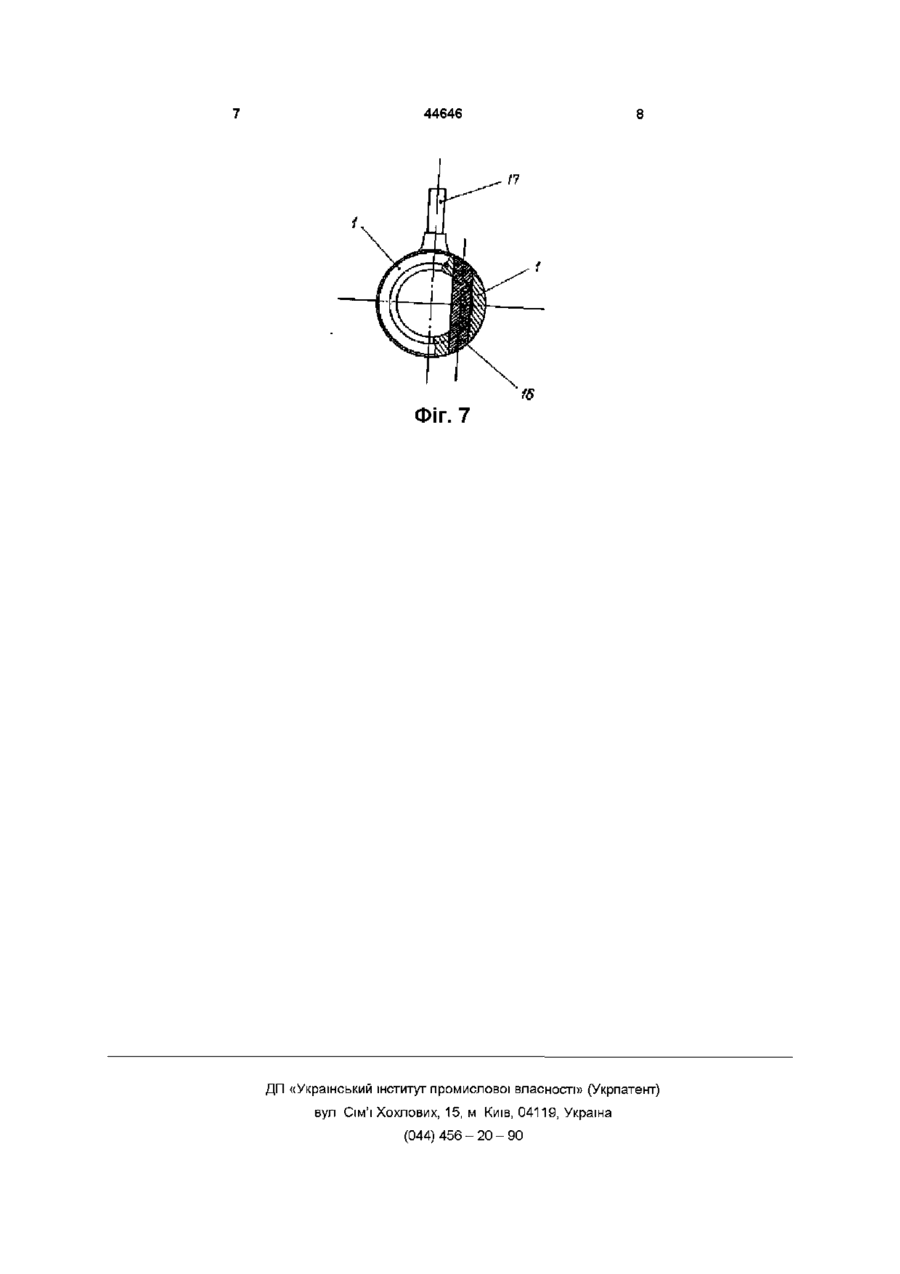

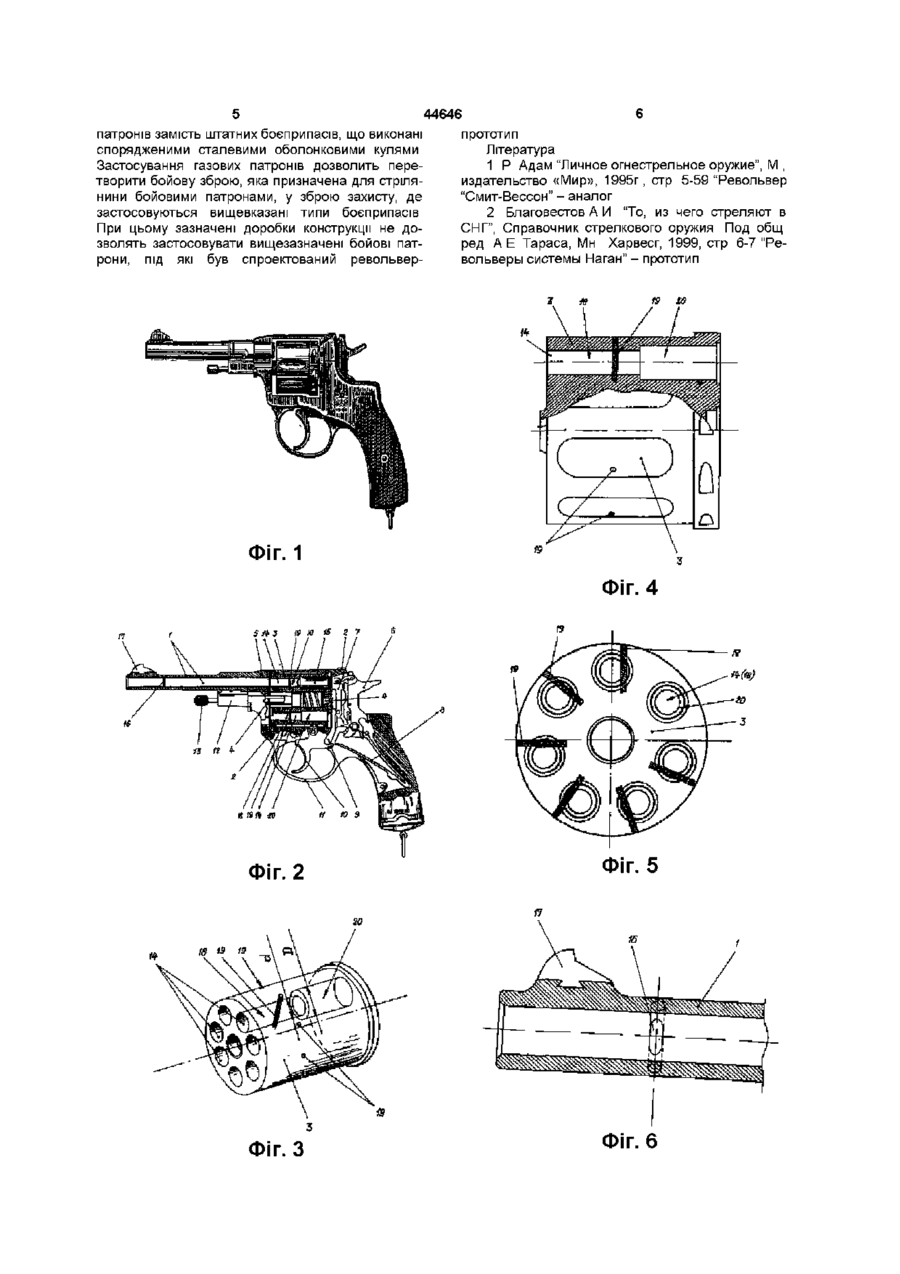

Револьвер, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову ско бу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів, який відрізняється тим, що ствол виконаний без нарізів, усередині ствола встановлено штифт, камори барабана револьвера виконані кожна у виді двох циліндрів різного діаметра, розміщених вісесиметрично один до одного, у циліндрі меншого діаметра встановлений штифт, при цьому задній циліндр виконується більшого діаметра і ВІДПОВІДНИМ діаметру гільзи газового патрона, а кожний з штифтів виконаний виступаючим щодо внутрішньої стінки ствола і циліндра на величину не менш ніж 1/5 свого діаметра Винахід відноситься до галузі озброєння, зокрема, до ручної стрілецької зброї, а саме, до револьверів і боєприпасів до них Відомий револьвер, який містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів [1] До недоліків відомого револьвера відноситься те, що з нього можна вести стрілянину тільки штатними боєприпасами, при цьому неможливо застосовувати боєприпаси, що споряджені газом, гумовою кулею чи дробовим зарядом Найбільш близьким технічним рішенням, обраним як прототип, є револьвер, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів [2] До недоліків відомого револьвера, що обраний як прототип, відноситься те, що з нього можна ве сти стрілянину тільки штатними боєприпасами, що споряджені сталевою оболонковою кулею Конструкція барабана не передбачає застосування боєприпасів, що споряджені газом, гумовою кулею чи дробовим зарядом В основу винаходу поставлена задача шляхом зміни конструкції барабана забезпечити можливість застосування газових боєприпасів Суть винаходу в револьвері, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів, досягається шляхом виконання ствола без нарізів, установки усередині ствола штифта, виконання кожної камори барабана револьвера у виді двох циліндрів різного діаметра, розміщених вісесиметрично один до одного, установки в циліндрі меншого діаметра штифта, виконання заднього циліндра більшого діаметра і ВІДПОВІДНИМ діаметру гільзи газового патрона, виконання кожного з штифтів виступаючим щодо внутрішньої стінки ствола і циліндра на величину не менш ніж 1/5 свого діаметра Рішення технічної задачі в револьвері, що заявляється, практично можливо, тому що техноло (О (О 44646 нання ствол 1 виконаний без нарізів Усередині пчно можливо, наприклад, шляхом свердління, ствола 1 встановлений штифт 16, наприклад, у збільшити діаметр камори для боєприпасів до верайоні мушки 17 Камори 14 барабана 3 револьличини, що буде відповідати діаметру боєприпавера виконані, кожна, у виді двох циліндрів різного сів, які застосовуються, наприклад, патрона, що діаметра, наприклад, діаметра d і D (де d < D) споряджений газом, гумовою кулею чи дробовим Зазначені циліндри конструктивно виконані розмізарядом Таким чином одержують конструкцію щеними осесиметрично один одному, при цьому в камори, що виконана у виді двох циліндрів різного циліндрі 18 меншого діаметра (d) встановлений діаметра, розміщених вісесиметрично один до штифт 19 Задній циліндр 20 виконується більшого одного Також технологічно можливо виконати діаметра (D) і таким, що відповідає діаметру гільзи глибину свердлення такою, що буде відповідати газового патрона 15 При цьому довжина циліндра довжині боєприпасів, які застосовуються, напри20 виконана також такою, що відповідає довжині клад, зазначеного вище патрона, що споряджений газового патрона 15 Штифти 16 і 19 конструктивно газом, гумовою кулею чи дробовим зарядом З виконані виступаючими щодо внутрішньої стінки (у метою недопущення застосування штатних боєглибину порожнини) ствола 1 і циліндра 18 на веприпасів (при зазначеній конструкції камори для личину не менш, ніж на 1/5 свого діаметра патрона, що заявляється), у циліндрі меншого діаРевольвер застосовується таким чином метра виконують наскрізний дотичний отвір і встаПопередньо барабан 3 споряджається патровляють, наприклад, шляхом запресовування, нами 15 (яки виконано спорядженими газом) Для штифт Аналогічно виконують отвір і в стволі, у цього барабан 3 відкидається убік на спеціальному який також вставляється штифт (з послідуючим поворотному пристрої до упору, при цьому камори запресовуванням) Отвір для штифта виконують 14 підготовляються для спорядження зазначеними таким чином, щоб штифт виступав усередину попатронами 15 У задній циліндр 20 кожної камори рожнини згаданого ствола і циліндра з меншим діаметром на величину не менш ніж 1/5 свого діа14 барабана 3 вставляються газові патрони 15 метра 3 метою недопущення застосування штатПісля ЦЬОГО барабан 3 патронами 15 повертається них боєприпасів ствол виконують із гладкою внутв первісне положення і защіпається на рамі 2 з рішньою поверхнею, тобто без нарізів, наприклад, можливістю обертання на осі 4 шляхом розсвердлення каналу ствола під більший Стрілець бере револьвер у руку за рукоятку, калібр боєприпасів (що споряджені газом) що є продовженням рами 2, і пальцем руки натискає на курок 6, відводячи його назад Курок 6 при Порівняльний аналіз технічного рішення, що цьому зводиться і стає на бойовий взвод, а бойова заявляється, із прототипом, дозволяє зробити випружина 8 стискується Барабан 3 при цьому авсновок, що револьвер, що заявляється, відрізнятоматично провертається на осі 4, сполучаючи зі ється тим, що ствол виконаний без нарізів, усерестволом 1 камору 14 з черговим патроном 15 Далі дині ствола встановлено штифт, камори барабана стрілець робить прицілювання по ЦІЛІ (використоревольвера виконані, кожна, у виді двох циліндрів вуючи прицільне пристосування з мушкою 17) різного діаметра, розміщених осесиметрично один Натиск на спусковий гачок 10 (який захищений одному, у циліндрі меншого діаметра встановлеспусковою скобою 11) звільняє курок 6, при цьому ний штифт, при цьому задній циліндр виконується бойова пружина 8 (при взаємодії и з повзуном 7, а більшого діаметра і таким, що відповідає діаметру спускового гачка 10 - з собачкою 9) розтискається і гільзи газового патрона, а кожний з зазначених приводить до удару курка 6 по капсулю патрона штифтів виконаний виступаючим щодо внутрішньої стінки ствола і циліндра на величину не 15 Відбувається постріл менш, ніж на 1/5 свого діаметра При пострілі гази з патрона 15 вилітають крізь Таким чином, револьвер, що заявляється, відциліндр 18 (з меншим діаметром) камори 14 бараповідає критерію винаходу «новизна» бана 3 і далі через ствол 1 у напрямку ЦІЛІ При цьому гази з патрона 15 обгинають виступаючі Суть винаходу пояснюється кресленнями, де частини штифтів 16 і 19, що розміщені, ВІДПОВІДНО, на фіг 1 представлений загальний вигляд револьу меншому циліндрі 18 камори 14 і в стволі 1 (у вера, на фіг 2 представлена конструктивнорайоні мушки 17) компонувальна схема револьвера, на фіг 3 показаний загальний вигляд барабана для патронів, на Для перезарядження барабана 3 він відкидафіг 4-5 показаний барабан для патронів, ВІДПОВІДється убік, а стріляні гільзи виштовхуються з задніх НО, на виді збоку (у розрізі) і на виді ззаду, зі схециліндрів 20 камори 14 барабана 3 за допомогою мами розміщення штифта в каморі барабана (як шомпола 13, що конструктивно виконаний розміваріант конструктивного виконання), на фіг 6-7 щеним у шомпольній трубці 12 представлені схеми розміщення штифта в каналі При спробі використовувати бойові патрони, ствола револьвера (як варіант конструктивного калібр яких відповідає передньому циліндру 18 виконання) камори 14, штифт 19 буде перешкоджати зазначеним патронам цілком ввійти в камору 14 При Револьвер (див фіг 1 і фіг 2) містить ствол 1, спробі використовувати патрони, що споряджені що виконаний з'єднаним жорстко з рамою 2, барагумовою кулею, штифти 19 і 16 будуть перешкобан 3, установлений на осі 4 з можливістю повороджати проходженню гумової кулі, а на виході зі ту навколо своєї осі, казенник 5, курок 6, повзун 7, ствола 1 гумова куля буде летіти по зміненій траєбойову пружину 8, собачку 9, що зв'язана зі спускторії, що не збігається з віссю ствола 1 ковим гачком 10, спускову скобу 11, жорстко закріплену на рамі 2, шомпольну трубку 12 із шомпоПідвищення ефективності застосування револом 13, при цьому в барабані 3 виконані камори 14 львера, що заявляється, у порівнянні з прототидля патронів 15 Як варіант конструктивного викопом, досягається за рахунок застосування газових патронів замість штатних боєприпасів, що виконані спорядженими сталевими оболонковими кулями Застосування газових патронів дозволить перетворити бойову зброю, яка призначена для стрілянини бойовими патронами, у зброю захисту, де застосовуються вищевказані типи боєприпасів При цьому зазначені доробки конструкції не дозволять застосовувати вищезазначені бойові патрони, під які був спроектований револьвер 44646 прототип Література 1 Р Адам "Личное огнестрельное оружие", М , издательство «Мир», 1995г, стр 5-59 "Револьвер "Смит-Вессон" - аналог 2 Благовестов А И "То, из чего стреляют в СНГ", Справочник стрелкового оружия Под общ ред А Е Тараса, Мн Харвесг, 1999, стр 6-7 "Револьверы системы Наган" - прототип ФІГ. 1 Фіг. 4 п ' if я ts г 7 6 Фіг. 2 Фіг. 5 Фіг. З Фіг. 6 44646 tl Фіг. 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
