Вал

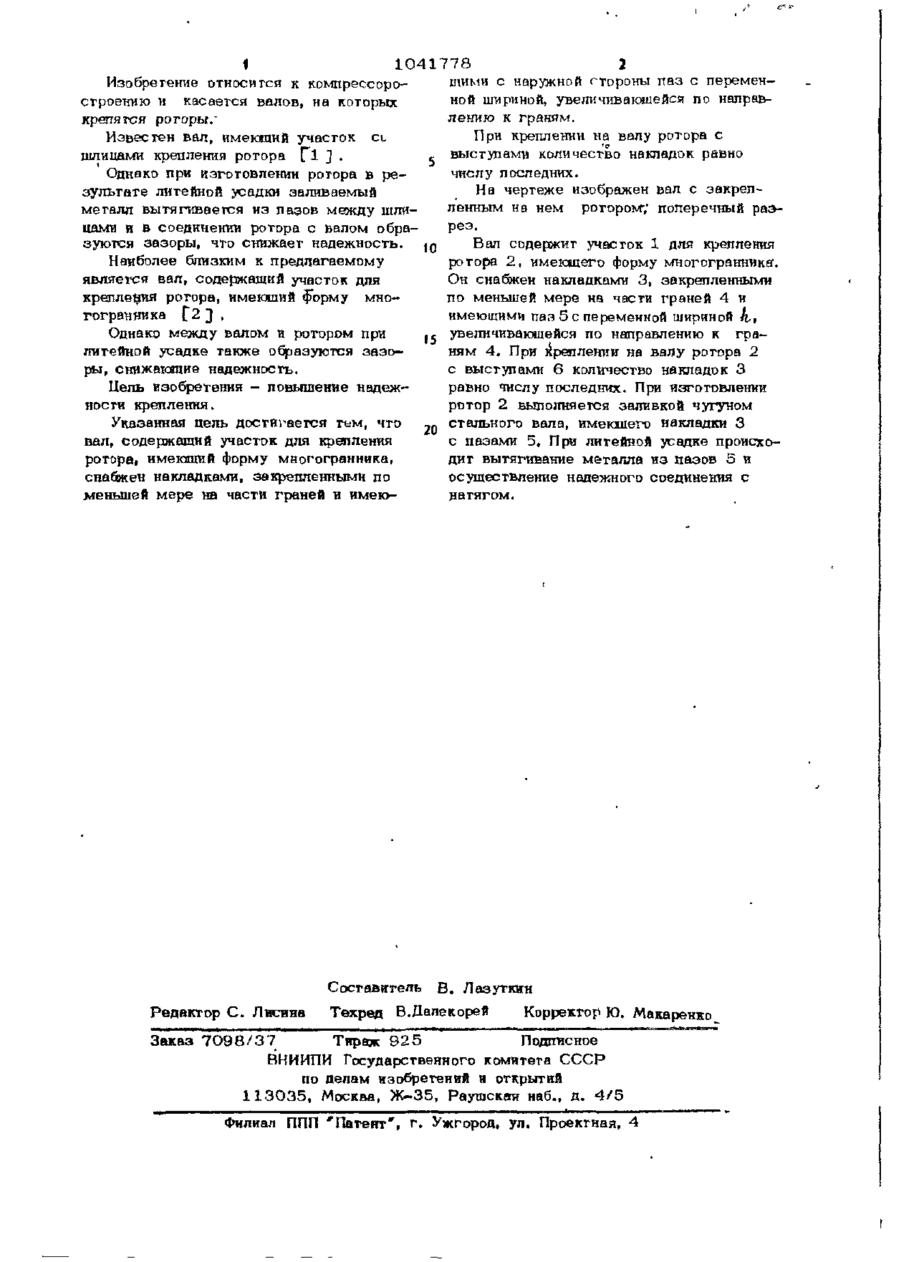

СОЮЗ СОВЕТСКИХ СОЦИА ЛИСТИЧ ЕСНИХ РЕСПУБЛИК 3C5D F 16 D І/06; F 04 С 29/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБР И (21) 3 2 9 4 6 8 1 / 2 5 - 0 6 (22) 2 6 . 0 5 . 8 1 (46) 15, 09.83-Бюл. № 34 (72) С. Н. Ицкович, Н. К. Бужин, А. Г. Лаптев, Б. Ф. Кручинин и С. А. Полунин* (71) Донецкий государственный проектноконсгрукторский и экспериментальный институт комплексной механизации шахт^ (53) 621.514 (088.8) (56) 1, Авторское свидетельство CCCF №802557, кл. F 01 С 21/12, 1978.' 2. Патент Англии № 1517082 жл. F 2 V, 1 9 7 8 . ( 5 4 ) ( 5 7 ) 1 . ВАЛ, содержащий участок для крепления ротора, имеющий форму многогранника, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности крепления, он снабжен накладками, закрепленными по меньшей мере на части граней и имеющими с наружной стороны паз с переменной шириной, увеличиваютигейся по направлению к граням. 2 . Вал п о п , 1, о т л и ч а ю щ и й с я тем, что при крешіенин на нем рото-' pa с выступами количество накладок равно числу последних. О 1041778 1 тими с наружной стороны паз с переменИзобретение относится к компрессороной шириной, увеличивающейся по направстроению и касается валов, на которых лению к граням. крепягся рогоры." При креплении на валу ротора с Известен вал, имеющий участок CL выступами количество накладок равно шлицами крепления ротора Г і З • числу последних. Однако при изготовлении ротора в реНа чертеже изображен вал с закрепзультате литейной усадки заливаемый ленным на нем ротором",' поперечный разметалл вытягивается из пазов между шлирез. цами и в соединении ротора с валом обраВал содержит участок 1 для крепления зуются зазоры, что снижает надежность. 10 ротора 2, имеющего форму многогранника*. Наиболее близким к предлагаемому Он снабжен накладками 3, за креп ленными является вал, содержащий участок для по меньшей мере на части граней 4 и крепления ротора, имеющий форму мно2 имеющими пая 5 с переменной шириной А-і гогранника С 3 • увеличивающейся по направлению к граОднако между валом и ротором при 15 ням 4. При креплении на валу ротора 2 питейной усадке также образуются зазос выступами 6 количество накладок 3 ры, снижающие надежность. равно числу последних. При изготовлении Цель изобретения - повышение надежротор 2 выполняется заливкой чугуном ности крепления. стального вала, имеющего накладки 3 Указанная цель достигается тем, что 20 с пазами 5. При литейной усадке происховал, содержащий участок для крепления дит вытягивание металла из пазов 5 и ротора, имеющий форму многогранника, осуществление надежного соединения с снабжен накладками, закрепленными по натягом. меньшей мере на части граней и имею Составитель Редактор С. Лисина В. Лазуткин Техред В.Дапекорей Корректор Ю. Макаренко Заказ 7 0 9 8 / 3 7 Тираж 9 2 5 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 1 3 0 3 5 , Москва, Ж-35, Раушсквн наб., д. 4 / 5 Филиал ППП 'Патент*, г. Ужгород, ул. Проектная, 4
