Спосіб приготування композиції покриття металевих форм

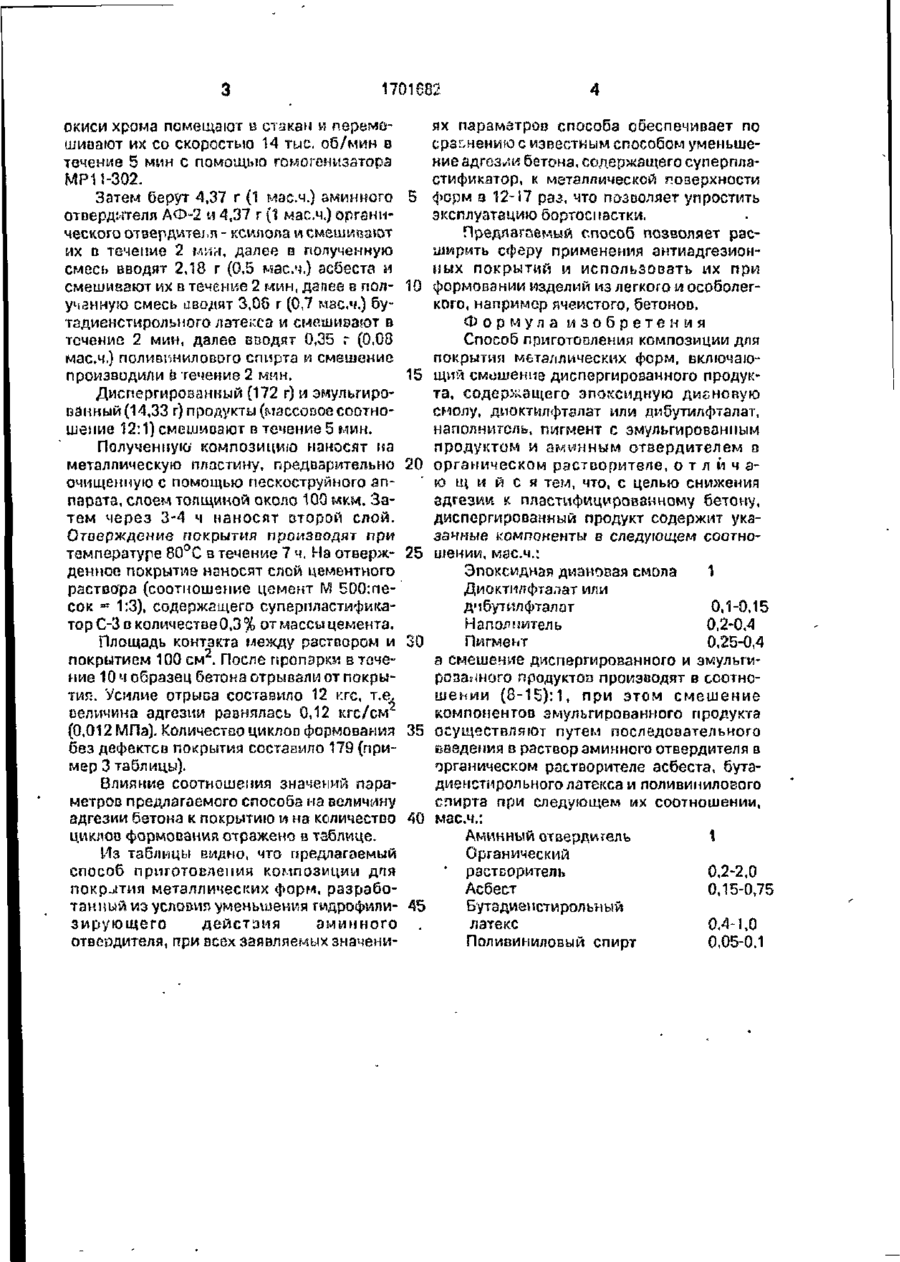

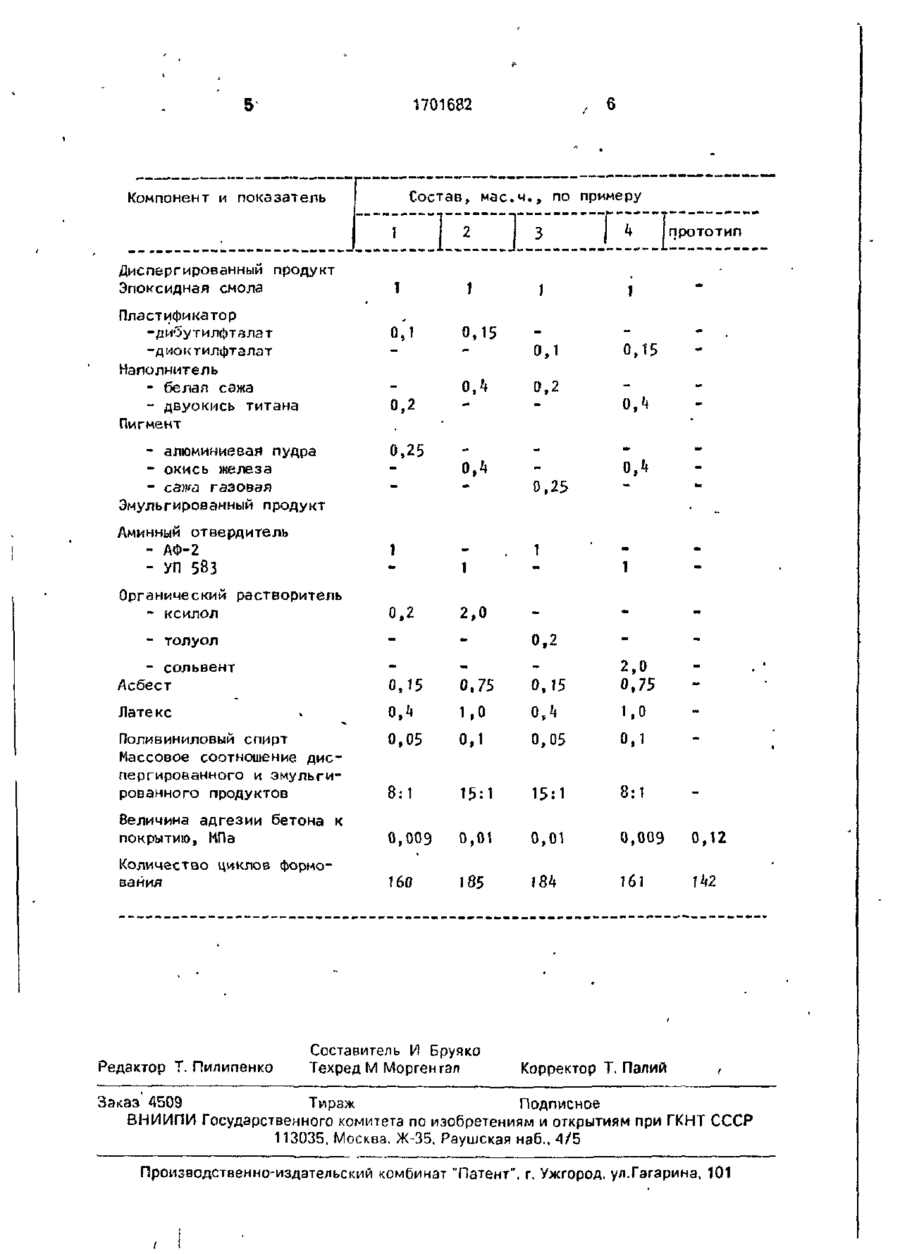

Изобретение относится к составам смазочных материалов и предназначено для предотвращения прилипания бетонных изделий к поверхности форм Цель изобретения - снижение адгезии к пластифициро ванному бетону. Способ приготовлен І і композиции длп покрытия метелллическьх форм вкпючлет смешение диспергированного ^ эмульгированного продуктов а соотношении (8-15):1. Диспергированный продукт содержит, мае ч." эпоксидная диамовая смола 1; диоктилф.алзт или дибутилфтапэт 0,1-0,15; наполнитель 0,2-0,4; пигмент 0,25-0,4 Смешение компонентов эмульгированного продукта осуществляют путем последовательного введения а раствор амикного отвердіїтеля s органическом растворителе асбеста, буіадиенсіирольного латекса и поливинилового спирта при следующем соотношении компонентов, мас.ч.: амннный отпердитель 1; орюнический растворитель 0,2-2,0, асбест 0,15-0,/5 бутядиенстирольный латекс 0,4-1,0; поливиниловый спирт 0,05-0 1. Адгезия покрытия к затвердевшему бетону составляет 0,0090.010 МРа. 1 табл. Изобретение относится к составам смазочных материалов и покрытий, применяемых в строительстве при формовании бетонных и железобетонных изделий в металлических формах, и может быть использовано для предотвращения прилип&нил бетонных изделий к поверхности форм Цель изобретения - снижение адгезии к пластифицированному бетону Способ реализуется следующим оира зом. Расчетные количества эпоксидной диановой смолы, пластификатора, наполнителя и пигмента диспергируют с помощью гомогенизатора МР11 302 или другого пригодного для этой цели устройства до получения однородного нерасслаивающегося продукта. Отдельно от указанных компонентов ГОТОВИТ на аналогичном оборудовании эмульсию из расчетных количеств з чинного отвердителя, органического растрорителя, асбеста, буюдиенстирольного пате кг а и поливинилового спирта до получения однородного нераселгчвагащегося продукта Диспергированный и эмульгированный продукты смешивают в рекомендуемом соотношении перед нанесением на повеохность металлических форм. П р и м е р 100 г (1 мас ч } эпоксидной смолы ЭД-20, 12 г /мбутилфтзлэгз (0,12 нас ч.). 30 г(0.3 мае ч)талька 30г(0.3млс ч ) (21)4753846/33 (22)27.10.89 (46)30.12.91. Бюл. КМ8 (71) Институт коллоидной лимии и химии воды им. А.В.Думанского (72) В.В.Васильев, В.И.Павловский, В.А.Сушко \л Д.В.Мулик (53)691.629(088,8) (56) Ратинов В.Б. Химия в строительстве. М . СИ, 1969, с. 172. Авторское свидетельство СССР Р 856813, кл. В 28 В 7/38, 1979 Ф 170168: 4 ях параметров способа обеспечивает по окиси хрома помещают в стакан и перемесравнению с известным способом уменьшешивают их со скоростью 14 тыс, об/мин в ние адгезии бетона, содержащего суперплатечение 5 мин с помощью гомогенизатора стификатор, к металлической поверхности МР11-302. 5 форм в 12-17 раз, что позволяет упростить Затем берут 4,37 г (1 мас.ч.) аминного эксплуатацию бортоснастки. отоерді'ітеля АФ-2 и 4,37 г (1 мас.ч.) органического отвердитеьп - ксилола и смешивают Предлагаемый способ позволяет расих в течение 2 мин, далее в полученную ширить сферу применения антиадгезионсмесь вводят 2,18 г (0,5 мас.ч.) асбеста и ных покрытий и использовать их при смешивают их в течение 2 мин, данеє в пол- 10 формовании изделий из легкого и особолегучзнную смесь вводят 3,06 г (0,7 мас.ч.) 5укого, например ячеистого, бетонов. тадиенстиролыюго латекса и смешивают в Формула изобретения течение 2 мин, далее вводят 0,35 г (0,08 Способ приготовления композиции для мас.ч.) поливинилового спирта и смешение покрытия металлических форм, включаюПРОИЗВОДИЛИ І1 Течение 2 МЕ1Н. 15 щий смишение диспергированного продукДиспергированный (172 г) и эмульгирота, содержащего эпоксидную диеновую ванный (14,33 г) продукты (массовое соотносмолу, диоктилфтзлат или дибутилфталат, шение 12:1) смешивают п течение 5 мин. наполнитель, пигмент с эмульгированным продуктом и аминным отвердителем в Полученную композицию наносят на металлическую пластину, предварительно 20 органическом растворителе, о т л и ч а очищенную с помощью пескоструйного апю щ и й с я тем, что, с целью снижения парата, споем толщиной около 100 мкм. Заадгезии к пластифицированному бетону, тем через 3-4 ч наносят второй слой. диспергированный продукт содержит укаОтверждение покрытия производят при занные компоненты в следующем соотнотемпературе 80°С в течение 7 ч. На отверж- 25 шении, мэс.ч.: денное покрытие наносят слой цементного Эпоксидная диановая смола 1 раствора (соотношение цемент М Б00:пеДиоктплфталат или сок - 1:3), содержащего суперпластификадибутилфталат 0,1-0,15 тор С-3 о количествеО.З % от массы цемента. Наполнитель 0,2-0,4 Площадь контакта между раствором и 30 Пигмент 0,25-0,4 покрытием 100 см . После пропарки в точеа смешение диспергированного и эмульгиние 10 ч образец бетона отрывали от покрырованного продуктов производят в соотнотия. Усилие отрыва составило 12 кгс, т.е. шении (8-15):1, при этом смешение величина адгезии разнялась 0,12 кгс/см компонентов эмульгированного продукта (0,012 МПа). Количество циклоп формования 35 осуществляют путем последовательного без дефектов покрытия составило 179 (привведения в раствор аминного отвердителя в мер 3 таблицы). органическом растворителе асбеста, бутаВлияние соотношения значений парадиенстирольного латекса и поливинилового метров предлагаемого способа па величину спирта при следующем их соотношении, адгезии бетона к покрытию и на количество 40 мас.ч.: циклов формования отражено а таблице. Аминный отвердигель 1 Из таблицы видно, что предлагаемый Органический способ приготовления композиции дпя ' растворитель 0,2-2,0 покрытия металлических форм, разрабоАсбест 0,15-0,75 тан )Шй из условия уменьшения гндрофили- 45 Бутадиеистирольный зирующего дейстэия аминного латекс 0,4-1,0 отвепдителя, при всех заявляемых значениПоливиниловый спирт 0,05-0,1 1701682 Состав, м а с . ч . , по примеру Компонент и показатель 2 Диспергированный продукт Эпоксидная смола (З I 4 1 1 1 0 ,'1 Пластификатор -дибутилфталат -диоктилфталат Наполнитель - белая сажа - двуокись титана Пигмент 1 о, 15 _ о, 1 о,k о,2 о, 15 о,k 0Л - алюминиевая пудра - окись железа - сажа газовая Эмульгированный продукт jпрототип 0,25 0,4 0,4 0,25 Аминный отвердитель - АФ-2 - УП 583 Органический растворитель - ксилол 0,2 2,0 - толуол 0,2 - сольвент Асбест 0,15 0,75 0,15 0,75 Латекс 0,4 1,0 0,4 1,0 Поливиниловый спирт Массовое соотношение диспергированного и эмульгированного продуктов 0,05 0,1 0,05 0,1 8:1 15:1 15:1 8:1 Величина адгезии бетона к покрытию, МПа 0,009 0,01 0,01 0,009 0,12 Количество циклов формования 160 184 161 142 Редактор Т. Пилипенко 2,0 Составитель И Бруяко Техред М Моргентал Корректор Т, Палий Заказ 4509 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
