Гідророзподільник механізованого кріплення

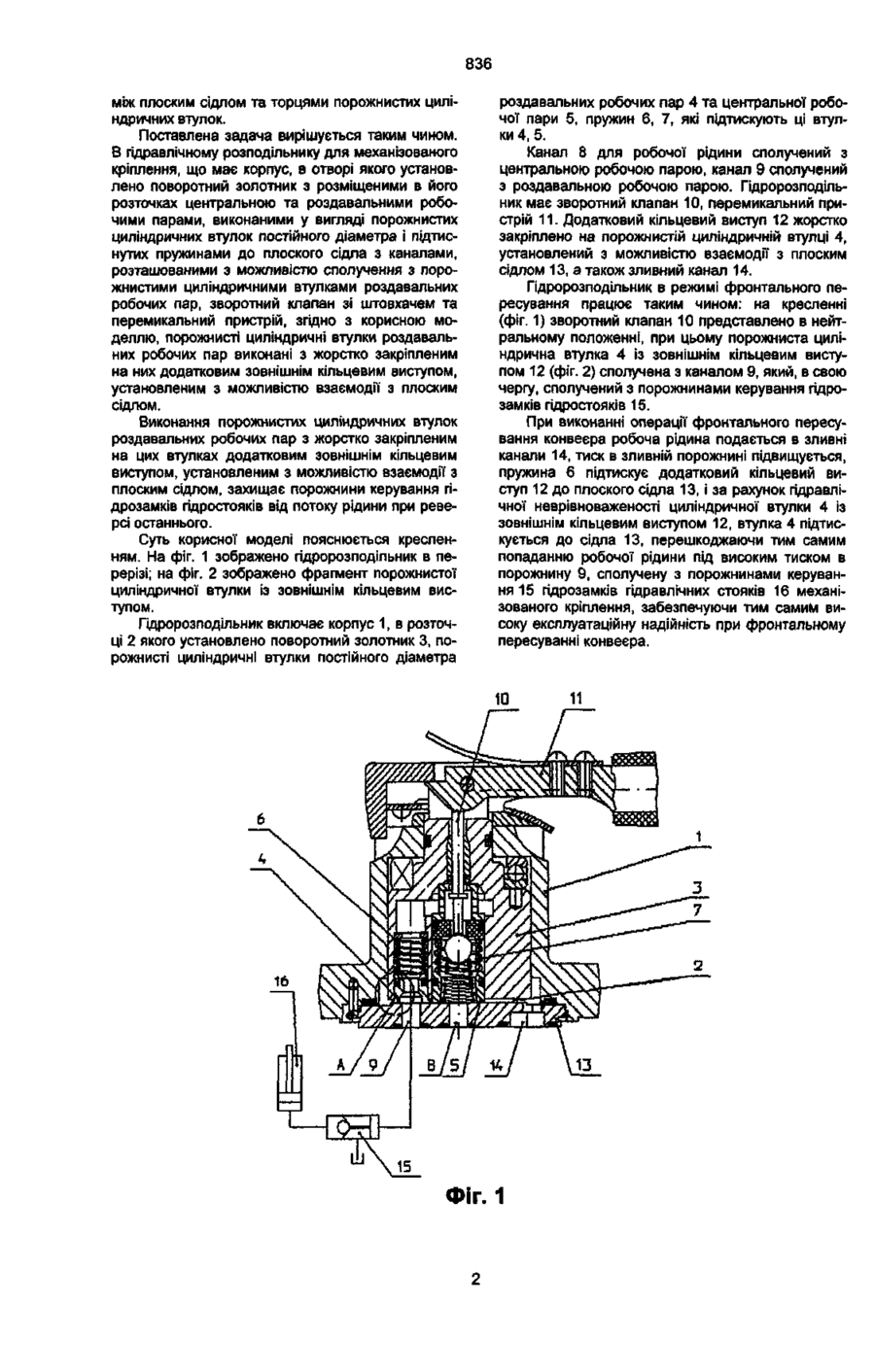

Пдророзподільник механізованого кріплення, що має корпус, в отворі якого установлено пово ротний золотник з розміщеними в його розточках центральною та роздавальними робочими парами, виконаними у вигляді порожнистих циліндричних втулок, підтиснутих пружинами до плоского сідла з каналами, розташованими з можливістю сполучення з порожнистими циліндричними втулками робочих пар, і зворотний клапан зі штовхачем, установлений з можливістю взаємодії з перемикальним пристроєм, який відрізняється тим, що порожнисті циліндричні втулки роздавальних робочих пар виконані з жорстко закріпленим на них додатковим зовнішнім кільцевим виступом, установленим з можливістю взаємодії з плоским сідлом. Корисна модель стосується об'ємного гідроприводу і призначена для використання в гідросистемах з малов'язкою робочою рідиною типу водомасляної емульсії, наприклад, в системах керування механізованим кріпленням в гірничій промисловості. Відомий гідророзподільник механізованого кріплення має корпус, в отворі якого установлено поворотний золотник з розміщеною в його розточці роздавальною робочою парою, виконаною у вигляді порожнистої циліндричної втулки з постійним зовнішнім діаметром по всій довжині, підтиснутої пружиною до плоского сідла з канатами (див.: Патент Російської Федерації № 2074320, кл. E21D23/16, 1992). Недоліком даного паророзподільника є те, що в цьому пристрої при реверсуванні робочої рідини, коли тиск в зливній порожнині вище ніж тиск в лініях гідроциліндрів, циліндрична втулка роздавальної робочої пари під дією зусилля, яке виникає в результаті різниці тисків на її торцях, починає переміщуватися, поборюючи тиск пружини. При цьому стик між плоским сідлом та втулкою розкривається і робоча рідина перетікає в порожнину гідроциліндра. Указане явище призводить до того, що при такій будові втулки не забезпечується фронтальне пересування конвеєра через попадання робочої рідини в порожнини керування гідрозамків стояків механізованого кріплення. Найбільш близьким за технічною суттю та результатом, що досягається, до пропонованого, є гідророзподільник з плоскими робочими парами ЭРА1К, що має корпус, в отворах якого установлено поворотний золотник з розміщеними в його розточках центральною та роздавальними робочими парами, виконаними у вигляді порожнистих циліндричних втулок постійного діаметра і підтиснутих пружинами до плоского сідла з каналами, розташованими з можливістю сполучення з роздавальними втулками; що має зворотний клапан зі штовхачем та перемикальний пристрій (див.: Пономаренко Ю.Ф., Кувшинов В.М., Панчук Е.И. Гидрораспределители механизированных крепей. М.; Недра, 1990. - С. 37). Але під час роботи відомого гідророзподільника не забезпечується фронтальне пересування конвеєра при реверсі потоку робочої рідини, тобто при потоці рідини з боку зливу, тому що у цьому випадку стики між плоским сідлом та торцями порожнистих циліндричних втулок постійного діаметра робочої рідини в їхні порожнини керування відкриваються і гідростояки механізованого кріплення втрачають свою несучу здатність. Задачею корисної моделі є створення такого гідророзподільника для механізованого кріплення, в якому шляхом введення додаткового гідравлічного зусилля на порожнистих циліндричних втулках роздавальних робочих пар, яке притискує ці втулки до плоского сідла, добиваються розширення експлуатаційних можливостей розподільника за рахунок виключення можливості розкриття стику CD CO 00 836 між плоским сідлом та торцями порожнистих циліндричних втулок. Поставлена задача вирішується таким чином. В гідравлічному розподільнику для механізованого кріплення, що має корпус, в отворі якого установлено поворотний золотник з розміщеними в його розточках центральною та роздавальними робочими парами, виконаними у вигляді порожнистих циліндричних втулок постійного діаметра і підтиснутих пружинами до плоского сідла з каналами, розташованими з можливістю сполучення з порожнистими циліндричними втулками роздавальних робочих пар, зворотний клапан зі штовхачем та перемикальний пристрій, згідно з корисною моделлю, порожнисті циліндричні втулки роздавальних робочих пар виконані з жорстко закріпленим на них додатковим зовнішнім кільцевим виступом, установленим з можливістю взаємодії з плоским сідлом. Виконання порожнистих циліндричних втулок роздавальних робочих пар з жорстко закріпленим на цих втулках додатковим зовнішнім кільцевим виступом, установленим з можливістю взаємодії з плоским сідлом, захищає порожнини керування гідрозамків гідростояків від потоку рідини при реверсі останнього. Суть корисної моделі пояснюється кресленням. На фіг. 1 зображено гідророзподільник в перерізі; на фіг. 2 зображено фрагмент порожнистої циліндричної втулки із зовнішнім кільцевим виступом. Гідророзподільник включає корпус 1, в розточці 2 якого установлено поворотний золотник 3, порожнисті циліндричні втулки постійного діаметра роздавальних робочих пар 4 та центральної робочої пари 5, пружин 6, 7, які підтискують ці втулки 4, 5. Канал 8 для робочої рідини сполучений з центральною робочою парою, канал 9 сполучений з роздавальною робочою парою. Гідророзподільник має зворотний клапан 10, перемикальний пристрій 11. Додатковий кільцевий виступ 12 жорстко закріплено на порожнистій циліндричній втулці 4, установлений з можливістю взаємодії з плоским сідлом 13, а також зливний канал 14. Гідророзподільник в режимі фронтального пересування працює таким чином: на кресленні (фіг. 1) зворотний клапан 10 представлено в нейтральному положенні, при цьому порожниста циліндрична втулка 4 із зовнішнім кільцевим виступом 12 (фіг. 2) сполучена з каналом 9, який, в свою чергу, сполучений з порожнинами керування гідрозамків гідростояків 15. При виконанні операції фронтального пересування конвеєра робоча рідина подається в зливні канали 14, тиск в зливній порожнині підвищується, пружина 6 підтискує додатковий кільцевий виступ 12 до плоского сідла 13, і за рахунок гідравлічної неврівноваженості циліндричної втулки 4 із зовнішнім кільцевим виступом 12, втулка 4 підтискується до сідла 13, перешкоджаючи тим самим попаданню робочої рідини під високим тиском в порожнину 9, сполучену з порожнинами керування 15 гідрозамків гідравлічних стояків 16 механізованого кріплення, забезпечуючи тим самим високу експлуатаційну надійність при фронтальному пересуванні конвеєра. ФІГ 1 836 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку №• /1. 2001 р. Формат 60x84 1 /8. Обсяг OflH обл.-вид. арк. Тираж 50 прим. Зам. &5¥ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
