Трансформатор-випрямляч

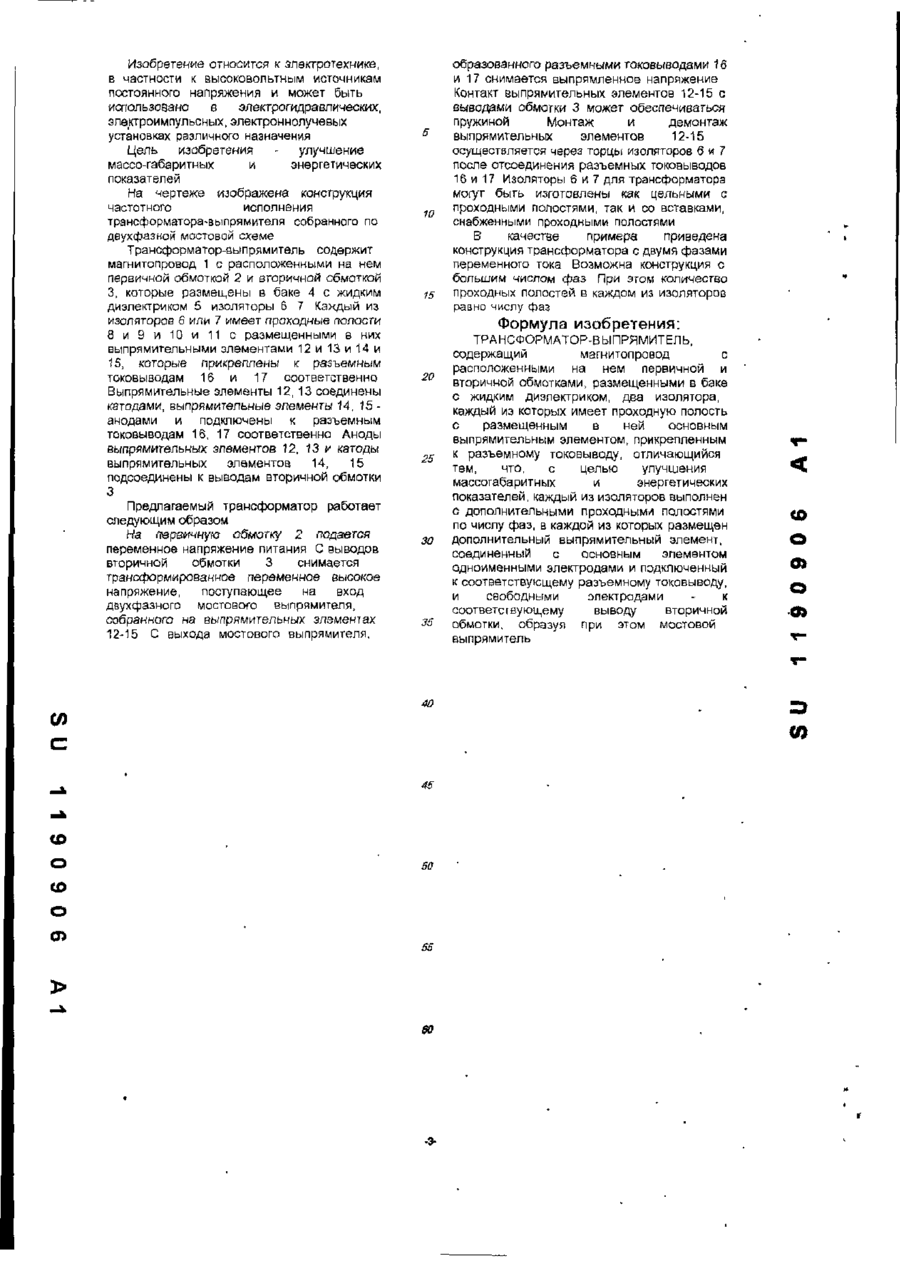

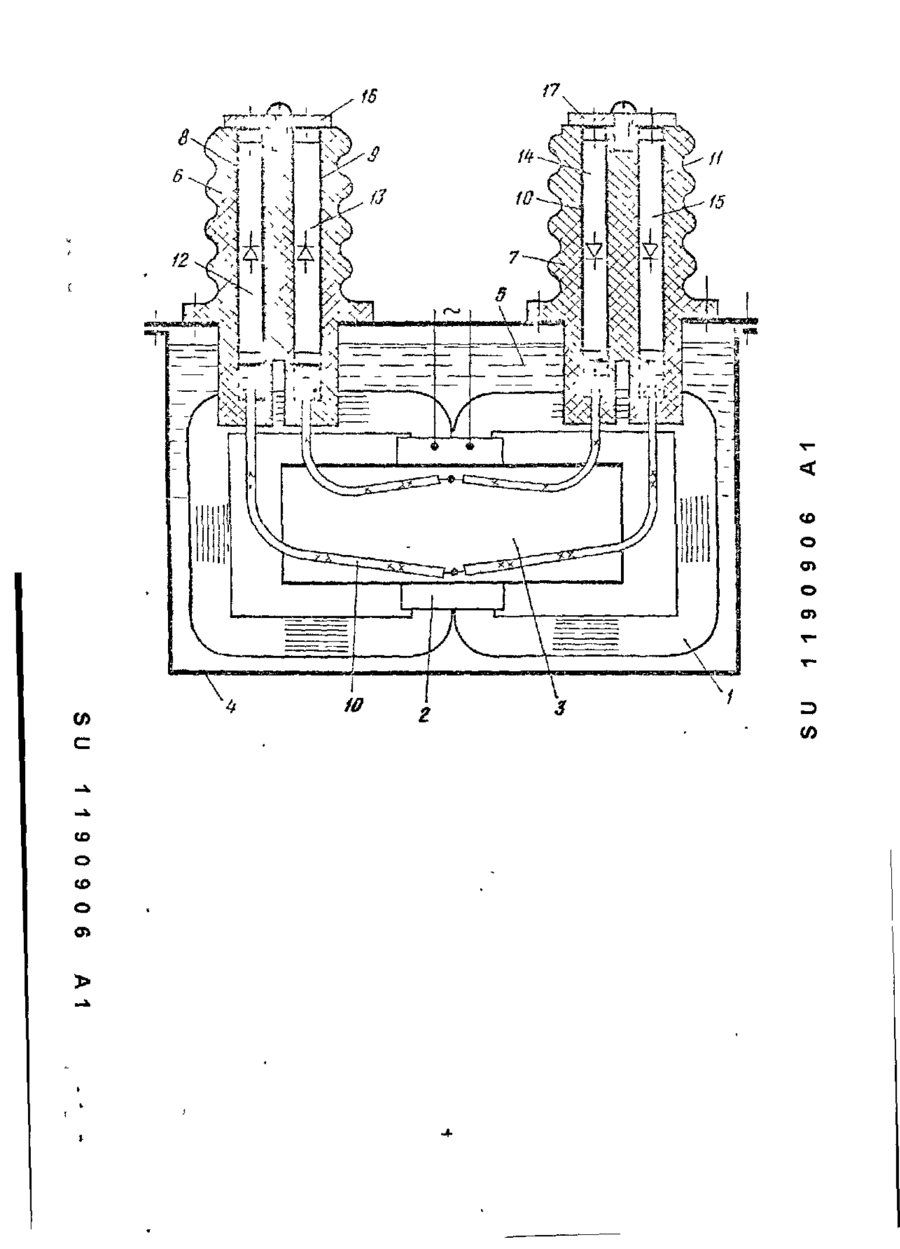

1 190 906 ( 1 ) A1 (51) МҐІК6 Н 02 М 7/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ о О) 3 (О ел с о со о 0> -1 Изобретение относится к электротехнике, в частности к высоковольтным источникам постоянного напряжения и может быть использоэано е электрогидравлических, электроимпульсных, электроннолучевых установках различного назначения Цель изобретения - улучшение массо-габаритных и энергетических показателей На чертеже изображена конструкция частотного исполнения трансформатора-выпрямителя собранного по двухфазной мостовой схеме Трансформатор-выпрямитель содержит магнитопровод 1 с расположенными на нем первичной обмоткой 2 и вторичной сбмоткой 3, которые размещены в баке 4 с жидким диэлектриком 5 изоляторы 6 7 Какдый из изоляторов 6 или 7 имеет проходные полости 8 и 9 и 10 и 11 с размещенными в них выпрямительными элементами 12 и 13 и 14 и 15, которые прикреплены к разъемным токовыводам 16 и 17 соответственно Выпрямительные элементы 12, 13 соединены катодами, выпрямительные элементы 14, 15 анодами и подключены к разъемным токовыводам 16, 17 соответственно Аноды выпрямительных элементов 12, 13 v катоды выпрямительных элементов 14, 15 подсоединены к выводам вторичной обмотки 3 Предлагаемый трансформатор работает следующим образом На первичную обмотку 2 подается переменное напряжение питания С выводов вторичной обмотки 3 снимается трансформированное переменное высокое напряжение, поступающее на вход двухфазного мостового выпрямителя, собранного на выпрямительных элементах 12-15 С выхода мостового выпрямителя, ел с ю 15 Формула изобретения: 20 25 30 35 о о> о со 50 (О о О) ТРАНСФОРМАТОР-ВЫПРЯМИТЕЛЬ, содержащий магнитопровод с расположенными на нем первичной и вторичной обмотками, размещенными в баке с жидким диэлектриком, два изолятора, каждый из которых имеет проходную полость с размещенным в ней основным выпрямительным элементом, прикрепленным к разъемному токовыводу, отличающийся тем, что, с целью улучшения массогабаритных и энергетических показателей, каждый из изоляторов выполнен с дополнительными проходными полостями по числу фаз, в каждой из которых размещен дополнительный выпрямительный элемент, соединенный с основным элементом одноименными электродами и подключенный к соответствующему разъемному токовыводу, и свободными электродами к соответствующему выводу вторичной обмотки, образуя при этом мостовой выпрямитель 40 45 о образованного разъемными гоковыеодами 16 и 17 снимается выпрямленное напряжение Контакт выпрямительных элементов 12-15 с выводами обмотки 3 может обеспечиваться пружиной Монтаж и демонтаж выпрямительных элементов 12-15 осуществляется через торцы изоляторов б и 7 после отсоединения разъемных токовыводов 16 и 17 Изоляторы 6 и 7 для трансформатора могут быть изготовлены как цельными с проходными полостями, так и со вставками, снабженными проходными полостями В качестве примера приведена конструкция трансформатора с двумя фазами переменного тока Возможна конструкция с большим числом фаз При этом количество проходных полостей в каждом из изоляторов равно числу фаз 55 60 •ъ со о о о о О) с со о со о о> со
