Пристрій для подачі сипких матеріалів

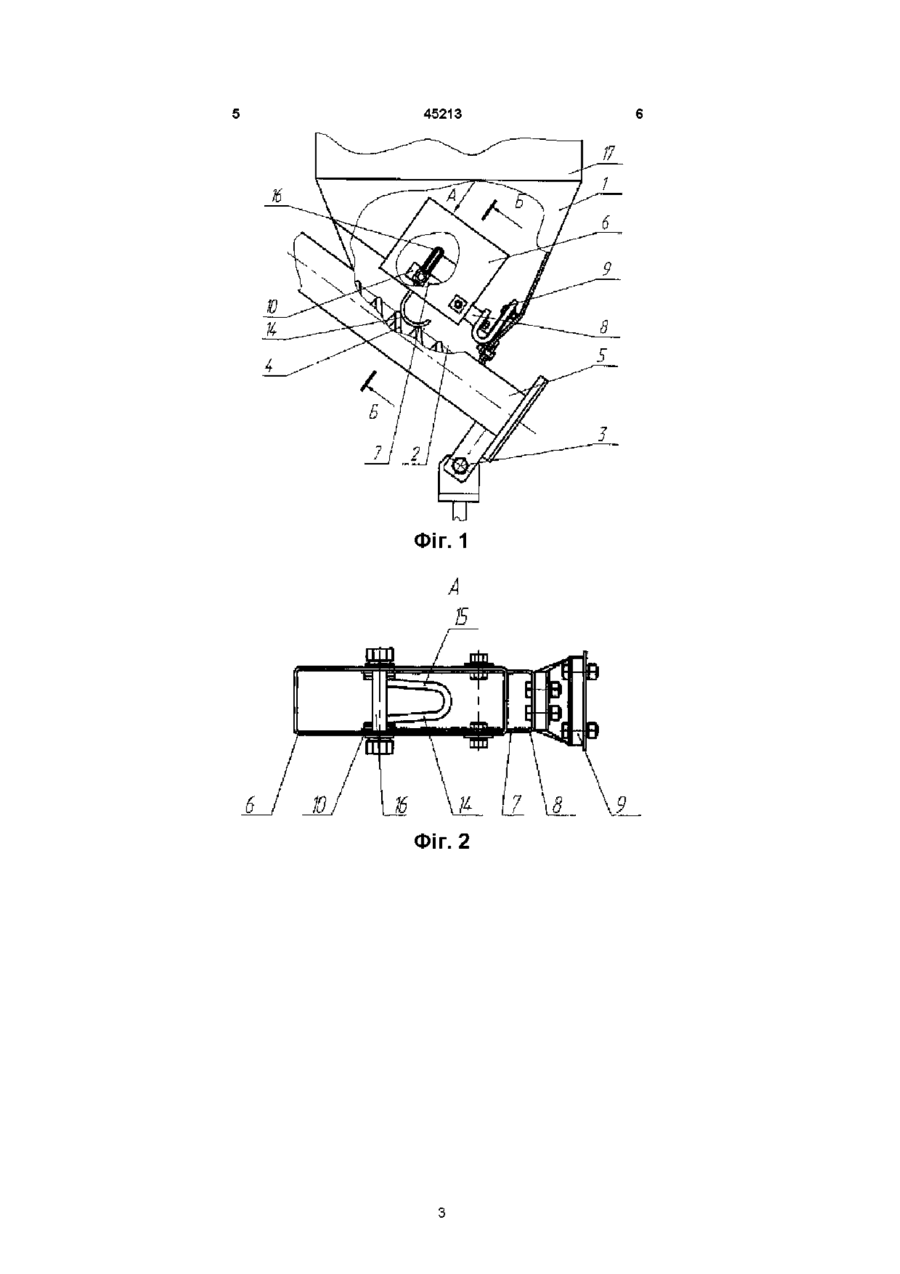

Пристрій для подачі сипких матеріалів, що включає бункер з вивантажувальним отвором, гвинтовий живильник і розміщений в бункері пристрій для обрушення склепінь, що має виконаний у вигляді ПІВКІЛЬЦЯ штовхач, взаємодіючий із гвинтовим живильником, який відрізняється тим, що пристрій для обрушення склепінь містить сггчастий короб, розміщений на важелі, на одному КІНЦІ ЯКОГО встановлені два паралельних стержні, на нижньому КІНЦІ одного із стержнів розміщений штовхач, з'єднаний з розташованим на нижньому КІНЦІ ІНШОГО стержня додатковим штовхачем, причому другий кінець важеля закріплений на U-подібному пружному елементі, встановленому на внутрішній стороні стінки бункера Винахід відноситься до засобів перевантаження сипучих матеріалів і може бути використане на зернопереробних, хлібопекарських підприємствах, у сільському господарстві, у харчовій і ІНШІЙ галузях промисловості Відомий пристрій для зберігання і видачі сипучих матеріалів, що містить бункер, встановлений у його нижній частині кожух з вивантажувальним шнеком і встановлені в ньому на ексцентричних втулках ворушителі із шарнірно укріпленими на них очисниками L-образноі форми (а с СРСР № 1104059, кл В 65 Д 88/64, опубл 23 07 84 р Бюл №27) Цей пристрій має складну конструкцію і недостатню ефективність зводообрушення біля стінок бункеру/ Найбільш близьким по технічній сутності до пристрою, що заявляється, є пристрій для подачі сипучих матеріалів, який містить бункер з вивантажувальним отвором, гвинтовий живильник і розміщене в бункері пристосування для зводообрушення, виконане у вигляді укріпленої у верхній частині бункера пружної спіралі, до нижнього витка якої прикріплений штовхальник (вижимний елемент),взаємодіючий із гвинтовим живильником Штовхальник являє собою частину тіла, обертання, чи виконаний у вигляді ПІВКІЛЬЦЯ (а с СРСР № 1082701, кл В 65 Д 88/64, опубл ЗО 03 84 р Бюл №12) Недоліком цього пристрою є невисока ефективність зводообрушення, особливо при роботі із си пучими матеріалами різної крупнистості і сипучості, такими як зерно, різні крупи і т п Обумовлене це розходженням в амплггуді коливань пружної спіралі по висоті Найбільша амплітуда буде в нижній частині спіралі в зоні з'єднання її зі штовхальником В міру підйому, коливання витків гасяться самою структурою спіралі, що знижує ефективність розпушування і приводить до поступового ущільнення сипучого матеріалу Ущільнений матеріал зменшує коливання спіралі і може привести до їх повного затухання, що знижує надійність роботи пристрою Крім того, розміщення нижнього витка спіралі зі штовхальником у вивантажувальному отворі зменшує його прохідний перетин, перешкоджаючи проходженню Сипучого матеріалу, особливо у випадку виконання штовхальника у вигляді частини тіла обертання При цьому можливе заклинювання штовхальника у вивантажувальному отворі і його поломка, що знижує надійність роботи пристрою Задачею, поставленою в основу винаходу, є створення такого пристрою для подачі сипучих матеріалів, у якому нове конструктивне виконання пристосування, для зводробрушення, розміщеного вище вивантажувального отвору, забезпечує гарне розпушування і вільне витікання матеріалу з вивантажувального отвору, виключаючи заклинювання штовхальника Це підвищує ефективність зводообрушення, надійність роботи і розширює технологічні можливості пристрою за рахунок вико СО сч Ю 45213 ність зводообрушення Таким чином, завдяки запропонованому технічному рішенню, підвищена ефективність зводообрушення, забезпечена надійна робота пристрою і розширені його технологічні можливості Винахід пояснюється кресленнями, де на фіг 1 показаний загальний вид пристрою, на фіг 2 вид А на фіг 1, що пояснює конструкцію пристосування для зводообрушення (бункер і живильник умовно не показані), на фіг 3 - розріз Б - Б на фіг 1, що пояснює взаємодію штовхальників із гвинтовим живильником (бункер умовно не показаний) Пристрій містить бункер 1, з вивантажувальним отвором 2, під яким на шарнірі 3 змонтований гвинтовий живильник 4, встановлений у корпусі 5 У бункері 1 розміщене пристосування для зводообрушення, яке містить сггчастий короб 6, встановлений на важелі 7 Один кінець 8 важеля 7 з'єднаний з U-подібним пружним елементом 9, закріпленим на внутрішній СТІНЦІ бункера 1 На іншому КІНЦІ Порівняльний аналіз рішення, що заявляється, 10 важеля 7 у кронштейні 11 встановлені два паі прототипу показав, що ВІДМІТНІ ВІД прототипу ралельних стержні 12, 13, на нижніх кінцях яких ознаки в сукупності з іншими істотними ознаками розміщені з'єднані між собою штовхальники 14, 15, створюють необхідні і достатні умови для досягвиконані у вигляді півкілець Над кронштейном 11 нення зазначеного технічного результату закріплений' упор 16 для стержнів 12 і 13 Бункер 1 Наявність у пристрої, що заявляється, сггчасз'єднаний у верхній частині з розхідною ємністю того короба забезпечує гарне розпушування сипу17 чого матеріалу, не тільки крайками, але й сггкою, не перешкоджаючи вільному проходженню матеріПристрій працює в такий спосіб алу При цьому паралельні стержні, на нижніх кінВключають привод (не показаний) гвинтового цях яких розміщені штовхальники, забезпечують живильника 4 і подають сипучий матеріал з розхіднеобхідне видалення пристосування для зводообної ємності 17 у бункер 1 При обертанні живильрушення від вивантажувального отвору, виключаника 4 верхня частина його витків взаємодіє споючи зменшення його прохідного перетину і закличатку зі штовхальником 14, злегка повертаючи і нювання штовхальників, що приводить до вільного нахиляючи важіль 7 з коробом 6 праворуч, потім витікання різних за розміром і сипкістю матеріалів зі штовхальником 15, повертаючи і нахиляючи ваЦе підвищує ефективність розпушування, надійжіль 7 ліворуч, одночасно піднімаючи його угору ність роботи і розширює технологічні можливості При подальшому обертанні гвинтового живильнипристрою ка 4 штовхальники 14, 15 опускаються вниз і коливання короба відбуваються в зворотному порядку Важіль, укріплений на U-подібному пружному Це забезпечує гарне розпушування різних сипучих елементі, забезпечує коливання сггчастого короба матеріалів, підвищуючи ефективність зводообрув трьох взаємно перпендикулярних напрямках за шення і забезпечуючи надійність роботи пристрою рахунок взаємодії штовхальників із гвинтовим жиз різними сипучими матеріалами вильником підйом-опускання, і розгойдування і поворот на деякий кут, внаслідок пружності U-подібТехнічне рішення, що заявляється, використаного елемента, на якому встановлений важіль Тано в спіральному транспортері УАС 21 00 00 000, ке складне коливання короба поліпшує розпушущо пройшов приймальні випробування і рекоменвання сипучого матеріалу, підвищуючи ефективдований до серійного виробництва ристання його для подачі не тільки порошкоподібних сипучих матеріалів, таких як борошно і крохмаль, але також зерна і різних круп Поставлена задача вирішується тим, що в пристрої для подачі сипучих матеріалів, що включає бункер з вивантажувальним отвором, гвинтовий живильник і розміщене в бункері пристосування для склепінне обрушення, яке має виконаний у вигляді ПІВКІЛЬЦЯ, штовхач, взаємодіючий із гвинтовим живильником, ВІДПОВІДНО до винаходу, пристосування для склепінне обрушення містить сггчастий короб, розміщений на важелі, на одному КІНЦІ якого встановлені два паралельних стержня, на нижньому КІНЦІ ОДНОГО ЗІ стержнів розміщений штовхач з'єднаний з розташованим на нижньому КІНЦІ іншого стержня додатковим штовхачем, причому другий кінець важеля закріплений на U-подібному пружному елементі, встановленому на внутрішній стороні стінки бункера 45213 її A 45213 Фіг. З ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
