Під висувний камерної печі

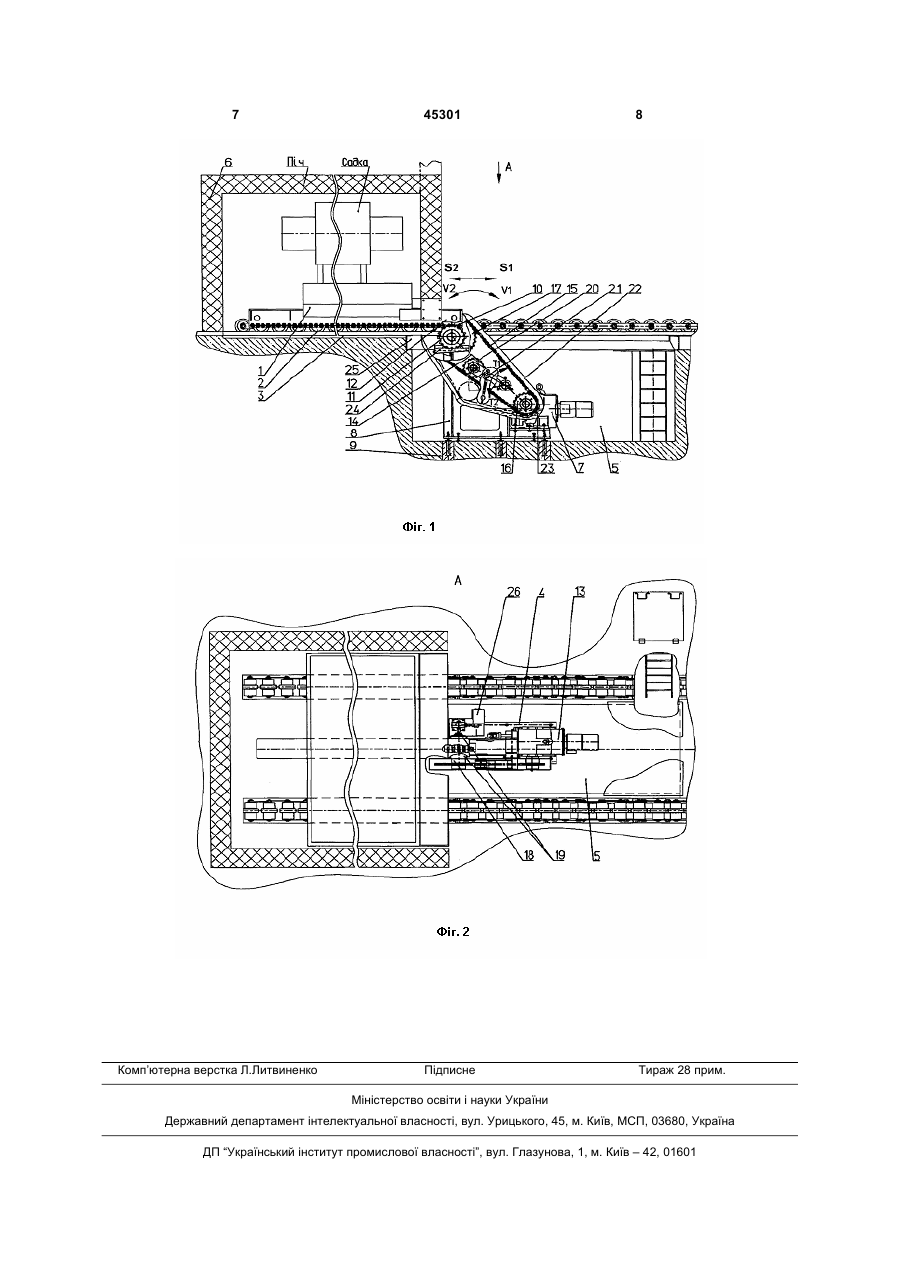

1. Під висувний камерної печі, який включає візок футерований, що спирається котками на шлях рейковий, закріплений на рамі опорній, та розміщений у приямку перед піччю механізм переміщення поду, який складається з рушія, змонтованого на рамі, що встановлена на фундамент приямка, і передачі цівкової, яка містить зірочку цівкову, кінематично зв'язану з рушієм, і рейку цівкову, закріплену до низу візка футерованого, який відрізняється тим, що рушій виконано у вигляді U 1 3 До істотних недоліків прототипу слід віднести напружений тепловий режим роботи редуктора рушію механізму переміщення поду, що розташований у приямку перед піччю, який знаходиться під впливом інтенсивного теплового випромінювання з відкритої камерної печі (температура робочої зони - більше 1200° ... 1270°С), при висунутому візку (температура низу візка - більше 150° ... 200° С) за період робочого циклу поду висувного: «підйом заслінки - викочування садки з печі - розвантаження садки - завантаження садки - переміщення поду з садкою в піч». Це призводить до перегріву редуктора, втрати мастилом своїх властивостей, виходу з ладу ущільнень редуктора та витоку мастила, що зменшує надійність і довговічність роботи механізму і печі в цілому, крім того, це може призвести до спалаху оливи та виникнення пожежі. В основу корисної моделі поставлено завдання - створити конструкцію поду висувного підвищеної надійності і довговічності, шляхом виконання оптимальної компоновки механізму переміщення поду, і за рахунок технічного результату, що полягає в усуненні дії надмірного теплового випромінювання на частини рушію механізму переміщення поду. Для досягнення вказаного технічного результату, у поді висувному камерної печі, який включає візок футерований, що спирається катками на шлях рейковий, закріплений на рамі опорній, та розміщений у приямку перед піччю механізм переміщення поду, який складається з рушію, змонтованого на рамі, що встановлена на фундамент приямка, і передачі цівкової, яка містить зірочку цівкову, кінематично зв'язану з рушієм, і рейку цівкову, закріплену до низу візка футерованого, рушій виконано у вигляді мотор-редуктора, а механізм переміщення поду оснащено передачею ланцюговою у вигляді зв'язаних ланцюгом нескінченним зірочки ведучої, закріпленої на вихідному валу мотор-редуктора, і зірочки веденої, забезпеченої валом з вальничими опорами, який жорстко зв'язаний із зірочкою цівковою, і встановлений своїми опорами на рамі, при цьому, передача ланцюгова виконана регульованою за допомогою зірочки відтяжної і ґвинтово-важельного механізму, рухомо встановлених на рамі і забезпечена кожухом захисним, виконаним з ванною мастильною, яка взаємодіє з ланцюгом, крім того, передача цівкова оснащена піддоном з ванною мастильною, що взаємодіє з нижньою частиною зірочки цівкової, а рама додатково закріплена до рами опорної шляху рейкового кронштейнами сполучними, встановленими горизонтально в площині валу. Між поставленим завданням і досягнутим технічним результатом є причинно-наслідковий зв'язок. Тільки завдяки тому, що у поді висувному камерної печі, рушій виконано у вигляді моторредуктора, а механізм переміщення поду оснащено передачею ланцюговою у вигляді зв'язаних ланцюгом нескінченним зірочки ведучої, закріпленої на вихідному валу мотор-редуктора і зірочки веденої, оснащеної валом з вальничими опорами, що жорстко зв'язаний із зірочкою цівковою, і встановлений своїми опорами на рамі, при цьому, пе 45301 4 редача ланцюгова виконана регульованою за допомогою зірочки відтяжної і ґвинтово-важельного механізму, рухомо встановлених на рамі і оснащена кожухом захисним, виконаним з ванною мастильною, що взаємодіє з ланцюгом, усунено вплив надлишкового теплового випромінення, підвищена надійність і довговічність роботи механізму переміщення поду, і забезпечена ефективна робота камерної печі. Додатковий корисний результат досягнуто тим, що передачу цівкову оснащено закріпленим на рамі піддоном з ванною мастильною, яка взаємодіє з нижньою частиною зірочки цівкової, чим забезпечено ефективне змащування передачі, а за рахунок додаткового закріплення рами до рами опорної шляху рейкового за допомогою кронштейнів сполучних, розташованих горизонтально в площині валу зірочки цівкової, усунено вплив на систему «рама - фундамент приямку» значних робочих зусиль, які виникають в елементах механізму переміщення поду під час переміщення візка футерованого. Таке виконання поду висувного камерної печі дозволяє додатково підвищити надійність і довговічність роботи механізму переміщення поду висувного і забезпечити ефективну роботу камерної печі. Заявлена корисна модель є промисловозастосовною, тому що зазначене технічне рішення використано на ЗАТ «НКМЗ» в робочому проекті «Печі камерні нагрівальні». Суть корисної моделі пояснюється кресленнями, де: - на Фіг.1 наведено кінематичну схему поду висувного камерної печі (стрілками показано: V1, V2, - напрям обертання зірочки цівкової; S1, S2 переміщення візка футерованого; Т1, Т2 - напрям повороту ґвинтово-важельного механізму для регулювання зірочки натяжної); - на Фіг.2 показано вид А (на Фіг.1). Під висувний камерної печі містить (див. Фіг.1, 2) візок футерований 1, що спирається катками на шлях рейковий 2, що закріплений на рамі опорній 3, та механізм переміщення поду 4, який розміщений у приямку 5 перед піччю 6. Механізм переміщення поду 4 складається з рушія 7, встановленого на рамі 8, що закріплена на фундаменті 9 приямку 5, і цівкової передачі 10, яка кінематично зв'язана з рушієм 7. Цівкова передача 10 містить цівкову зірочку 11, що знаходиться в зачепленні з рейкою цівковою 12, жорстко закріпленою до низу візка футерованого 1, уздовж його подовжньої вісі. Відмітними особливостями корисної моделі, що заявляється, є те що: - рушій 7 виконано у вигляді електромеханічного мотор-редуктора 13, встановленого на рамі 8; - механізм переміщення поду 4 додатково оснащено передачею ланцюговою 14. Передача ланцюгова 14 містить зв'язані нескінченним ланцюгом 15 зірочку ведучу 16, встановлену на вихідному валу мотор-редуктора 13, і зірочку ведену 17. Зірочка ведена 17 оснащена валом 18 з вальничими опорами 19. Вальничі опори 19 валу 5 18 закріплено до рами 8. На валу 18 також жорстко встановлено зірочку цівкову 11; - передача ланцюгова 14 виконана регульованою за допомогою зірочки відтяжної 20 і ґвинтововажельного механізму 21, що змонтовані на рамі 8, і оснащена кожухом захисним 22, який виконаний у своїй нижній частині у вигляді ванни мастильної 23. Ванна мастильна 23 взаємодіє з ланцюгом 15 та зірочкою ведучою 16, чим забезпечено змащення передачі ланцюгової 14. Додатковими відмітними особливостями корисної моделі є: - оснащення передачі цівкової 10 піддоном 24 з ванною мастильною, що встановлений на рамі 8, при цьому, ванна мастильна взаємодіє з нижньою частиною зірочки цівкової 11; - закріплення рами 8 до рами опорної 3 шляху рейкового 2 кронштейнами сполучними 25, що встановлені в горизонтальній площині валу 18 зірочки цівкової 11. На рамі 8 також встановлено командоапарат 26, що кінематично зв'язаний з валом 18. Під висувний камерної печі працює таким чином. Після нагрівання завантаженої у піч садки (зливок) до відповідної температури, оператор з пульту керування (на Фіг. умовно не показано) подає команду на висунення поду висувного із садкою з печі. Після підйому заслінки, відходу бічних герметизаторів та зняття всіх необхідних блокувань, вмикаються світлова та звукова сигналізації і виконується викочування поду печі. Крутний момент від валу мотор-редуктора 13, за допомогою зірочки ведучої 16, ланцюга нескінченного 15 та зірочки веденої 17 передачі ланцюгової 14, передається на вал 18. Вал 18 обертає зірочку цівкову 11 у напрямі V1. Зірочка цівкова 11, що знаходиться в зачепленні з рейкою цівковою 12, передачі цівкової 10, обертається і штовхає рейку цівкову 12 в напрямі S1. Рейка цівкова 12 переміщується і завдяки своєму кріпленню, викочує візок футерований 1 з печі із заданою швидкістю в зону розвантаження садки. 45301 6 За командою оператора, або після досягнення візком футерованим 1 крайнього положення, за командою командоапарату 26, зв'язаного муфтою з валом 18, вал електродвигуна мотор-редуктора 13 уповільнює своє обертання за заданою програмою, і візок футерований 1 зупиняється і утримується на місці гальмом дисковим, вбудованим в електродвигун мотор-редуктора 13. Після вивантаження нагрітих злитків садки і завантаження нових злитків, механізм переміщення 4 працює у зворотній послідовності, забезпечуючи обертання зірочки цівкової 11 у напрямі V2, та рух рейки цівкової 12 разом з візком футерованим 1 в напряму S2, тобто в камерну піч. Під час роботи механізму переміщення 4, за рахунок занурення зірочки ведучої 16 у ванну мастильну 23 кожуха 22 забезпечено змащування шарнірів ланцюга 15 і зачеплень передачі ланцюгової 14, а за допомогою занурення зірочки цівкової 11 у ванну мастильну піддону 24, забезпечено змащування цівкової передачі 10. Регулювання передачі ланцюгової 14 виконано за рахунок повороту у заданому напрямі (Т1 або Т2) зірочки відтяжної 20 і ґвинтово-важельного механізму 21. Таким виконанням механізму переміщення усунуто шкідливий вплив інтенсивного теплового випромінювання з відкритої камерної печі на елементи механізму переміщення поду, а саме на мотор-редуктор 13 рушія 7, підвищено надійність і довговічність поду висувного камерної печі, і камерної печі в цілому. Крім того, за рахунок закріплення рами 8 до рами опорної 3 шляху рейкового 2 кронштейнами сполучними 25, що встановлені в горизонтальній площині валу 18 зірочки цівкової 11, усунено вплив значних робочих зусиль, що виникають під час викочування поду висувного камерної печі в елементах механізму переміщення поду, на систему «рама 8 - фундамент 9 приямку 5», додатково підвищено надійність і довговічність механізму переміщення, поду висувного і печі камерної. 7 Комп’ютерна верстка Л.Литвиненко 45301 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
