Тренажер “супутник космонавта”

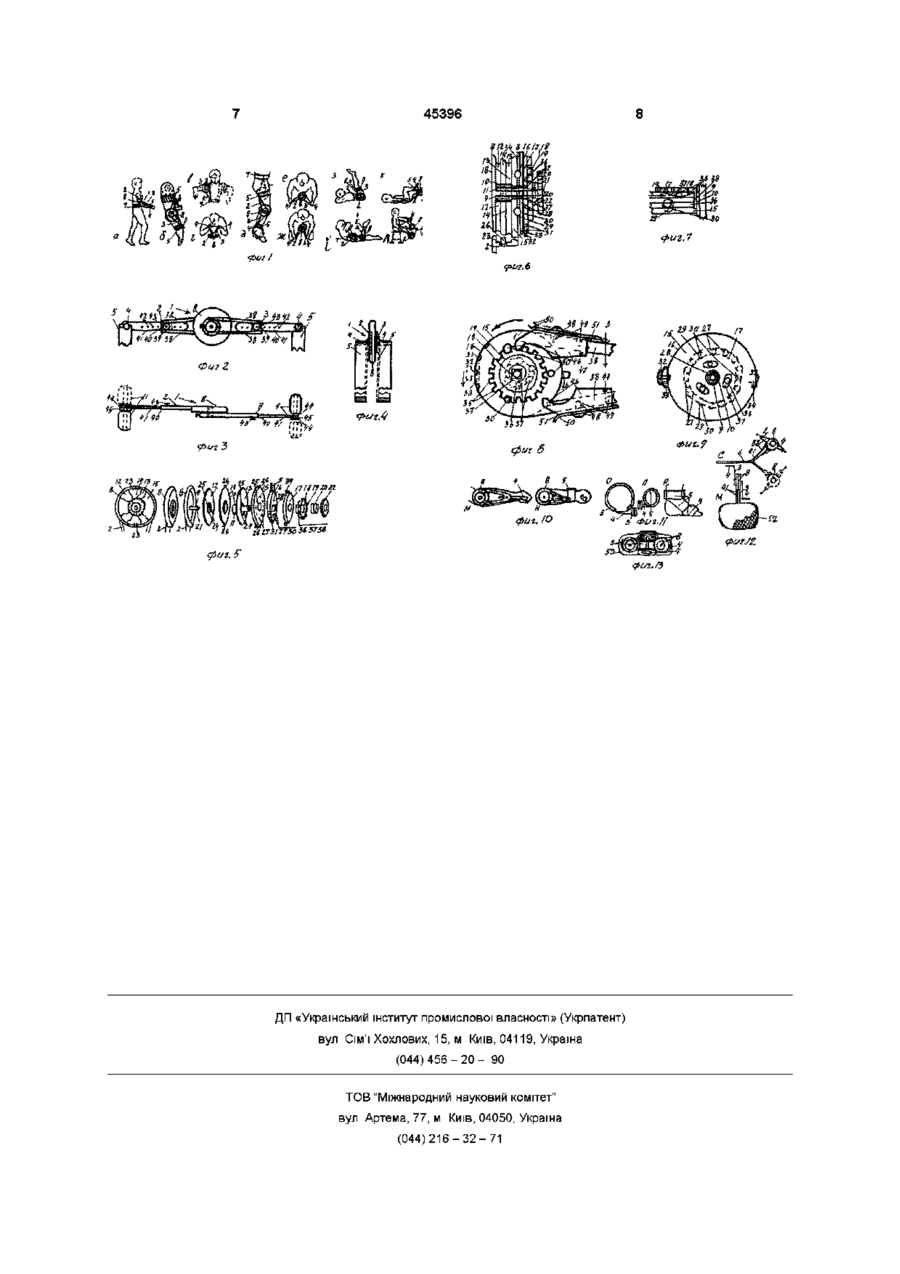

Тренажер "Супутник космонавта", що містить пояс, гальмувально-вібраційний навантажувач, опорний і рухомий важелі, зв'язані один з одним через підпружинені один до одного гальмувальні диски, вібраційний пристрій і засіб фіксації обох важелів на ТІЛІ космонавта, який відрізняється тим, що гальмувальні диски вміщені в пустотілий корпус і виконані плоскими з міцного матеріалу з високим коефіцієнтом тертя, одні з яких кінематично зв'язані з опорним важелем, а ІНШІ вміщені між ними - з храповиком і рухомим важелем, при цьому важелі виконані у вигляді телескопічних шатунів з орієнтованими знімними педалями, а вібромасажний пристрій - у вигляді кульок, вміщених в отвори опорного диска рухомого важеля з можливістю підпружинення їх у виїмки, виконані по колу на поверхні корпусу, засіб фіксації важелів на ТІЛІ пацієнта включає, крім пояса, ЗНІМНІ нетягнучі бинти (стрічки), які кріпляться до педалей, а також шезлонг з масажним покриттям Передбачуваний винахід відноситься до спорту і медицини, зокрема, до пристроїв для фізичного тренування, підтримки працездатності і реабілітації космонавтів Найбільш близьким за технічною сутністю є "Пристрій для тренування м'язів ніг", що містить пояс з боковими клапанами, шарнірно з'єднаними з кожною з двох опір для ступнів за допомогою двух шарнірно зв'язаних один з одним важелів, і кожна опора для ступні з внутрішньої сторони шарнірно послідовно з'єднана з двома внутрішніми важелями, верхні з яких шарнірно пов'язані між собою, на КІЛЬКІСТЮ шарнірів воно забезпечено вібраторами у вигляді підпружинених один до одного дисків, що мають на поверхнях, які стикуються, відділені ребра/1/ Недолік прототипу у тому, що він не володів достатньою універсальністю, він пристосований В основу винаходу поставлена задача створення, з урахуванням позитивних сторін і недоліків прототипу, нового тренажера, який має ті ж габарити і вагу, але більш універсального, що має змогу охопити тренувальним навантаженням всі основні групи м'язів тіла космонавта і сприяти підвищенню ефективності функціонування кого серцево-судинної системи і фізичної витривалості, при цьому зменшити число зношуючих частин і знизити шумові перешкоди Поставлена задача вирішується тим, що пристрій містить пояс, гальмувально-вібраційний навантажувач, опорний і рухливий важелі, зв'язані один з одним, через підпружинені один до одного гальмувальні диски, вібраційний пристрій і засіб фіксації обох ричапв на ТІЛІ космонавта, що відрізняється тим, гальмувальні диски вміщені у порожнистий корпус і виконані пласкими з міцного матеріалу з високим коефіцієнтом тертя, одні з яких кінематично зв'язані з опірним ричагом, а ІНШІ, вміщені між ними, з храповиком і рухомим важелем, який має опірний диск, при цьому важелі виконані у вигляді, телескопічних шатунів з орієнтуючими зйомними педалями, а вібромасажний пристрій - у вигляді кульок, вміщених в отвори опірного диску рухомого ричага з можливістю підпружинення їх виїмки, виконані по колу на поверхні корпуса, засіб фіксації важелів на ТІЛІ космонавта тільки для тренування м'язів ніг, а усі ІНШІ М'ЯЗОВІ групи тіла космонавта залишаються без тренування Хоч пристрій-прототип може бути використаний у космосі і на землі і містить вібростимуляцію, але він обмежений у порівнянні з тим, що для підготовки космонавта необхідно підтримати його працездатність на землі і у космосі і для ефективності після польотної реабілітації Крім цього шарніри пристрою швидко зношуються і створюють великі шумові перешкоди О (О со ю 45396 закріплений у корпусі 8 теж рухомо, але охороняє має окрім пояса, зиомні нетягнучі, прикріплені до його від провороту виступами 26, що є по краям педалів бинти , стрічки, а також шезлонг з масаждиску і вміщеними у пази 23 Кришка 15 корпуса ним покриттям має отвір 25 для насадки на трубу 10, виступи 26 Технічний результат, що досягається від викодля фіксації в пазах 23 корпуса 8, а також виївки ристання сукупності відрізняючих ознак запропо27, виконані на ЗОВНІШНІЙ поверхні кришки 15 Диск нованого пристрою є те, що складні за конструкцішатуна 16 має всередині отвір 28 для насадки на єю, громіздкі і важкі універсальні тренажери трубку 10 і обертання відносно неї, а також три вдалося замінити легкими, портативними і мінімаотвори 29, розташовані по колу, мають всередині льними за вагою і обсягом тренажером, що дозвокульки ЗО На кінцях диску 16 є відкриті виївки 31 ляє отримати вібростимуляційне фізичне навандля торців гвинта 32, вміщеного в отвір з проушитаження на всі основні групи м'язів тіла нами 33, що є на краю диску 16, а з другої сторони космонавта з метою зміцнення їх і розвитку витрипалець 34, вміщений в отвір протилежної аналогівалості як в земних , так і в космічних умовах, як чної сторони проушини 33 Діаметри кульок ЗО при єдиному напрямку активних рухів, так і в різбільше товщини диска 16 і в сукупності ці деталі них напрямках, як у вправах, так і в природноскладають вібраційний пристрій,(фіг 5, 6) прикладних діях, суміщуючи їх з тренувальним педалюванням Храпове колесо 19 має квадратні зуби 35 і настромлено на трубку 10 квадратним отвором 18 Сутність запропонованого пояснюється крес/на квадратну частину цієї трубки/ з можливістю ленням, да на фіг 1 даються різні варіанти викоповздовжного переміщення Воно має три пальці ристання тренажера, на фіг 2 - загальний вигляд 36, які впираються у нахилене в обидві сторони тренажера , вид збоку, на фіг 3 - те ж саме, видно диску 17, вирізи 37 і кільцевий упір 38, через гляд зверху, з різною орієнтацією педалей, на фіг які храпові колесо 19 притиснуто до диску 17 пру4 - те ж саме, вигляд з торця, на фіг 5 - складаючі жиною 20 надітою на палець 9, а пружина притиселементи гальмувально-вібраційного навантажунута гайкою-ручкою 22, нагвинченою на різьбову вача - кришка корпуса з виривами, на фіг 6 - те ж, частину цього пальца, /див фіг 5,6,7/ в складеному вигляді, фрагмент з розривом вид зпереду - А, на фіг 7 - те ж, вид знизу , на фіг 8 На диску 17 рухомого шатуна 3 закріплені жоопорний диск шатуна, вид збоку, з зовнішньої сторстко дві його штанги 39, які сходяться в обоймі рони, при знятому храповику , на фіг 10 - варіанти 40 У отворі цієї обойми вставлена пласка рухома фіксації тренажера на руці при захваті педалі кисштанга 41, що має ряд отворів 42 для фіксації її в тю - М, при закріплені шатуна на зап'ястку - Н, на обоймі 39 за допомогою засувки /гвинта/ 43 На фіг 11 - варіанти фіксації тренажера на нозі на дистанційному КІНЦІ штанги 41 встановлена педаль стегні - О, на голені - П на ступні - Р, на фіг 12 4, що має опорні фланці 44 і між ними шийку 45, опірний шезлонг вид збоку при педалюванні руякою вона вміщується з можливістю обертання у ками - С / пунктиром - ногами/, вид зверху - Т, на отворі штанги 4 На, кожній педалі прикріплений з фіг 13 -тренажер у чохлі можливістю знімання кріпильний бинт /стрічка/ 5 Конкретно тренажер містить гальмувальноІнший "нерухомий" шатун 2 виконаний подібвібраційний навантажувач 1, два ричага у вигляді ним чином, тільки його штанга 39 закріплена безтелескопічних шатунів - нерухомого 2 і рухомого посередньо на корпусі 8 Крім того, шатун 3 відрізЗ, дві педалі /ручки/ 4 і зйомні прикріплювачиняється від шатуна 2 тим, що має рухомі зуби 46, бинти /стрічки/ 5, а також шезлонг 6 і пояс 7 що взаємодіють з храповим колесом 19, з його зубами 35 Кожний зуб 46 виконаний у вигляді коГальмувально-вібраційний навантажувач має роба, настромленого на штангу 39 с можливістю корпус 8, у якому містяться наступні елементи у переміщення, провороту і фіксації Для цього він центрі на дні корпуса 8 встановлений палець 9, на має вісь 47 стопірник кінець 48, що входить в одну якому надіта трубка 10, що має діаметрально розз виїмок 49 штанги 39, і пластинчату пружину 51, ташовані пази 2 що має гашетку 50, що притискає зуб 46 до зубів На цю трубку настромлені два провідних га35 храповика /див фіг 8/ льмувальних диски, донний 12 і верхній 13, між якими вміщується проміжний диск 14 потім - кришШезлонг 6 виконаний у вигляді легкого перека 15 корпуса 8, з зовнішньої сторони якої на трубносного сидіння з м'яким масажним покриттям 52, ку 10 настромлений диск 16 шатуна 3, а потім опінаприклад у вигляді сітки,/див фіг 12/ На рамці рний диск 17, що має квадратний отвір 18 і його закріплені дві штанги подібні штанзі 41 храпове колесо 19 3 зовнішньої сторони зверху /паралельно, під кутом до площини сидіння/, на які храповика , надіта на палець 9 пружина 20 і нагвинастромлені два корпуса 8, обоймами 40 своїх нчена па його різьбову частину 21 гайка-ручка 22 шатунів 2 для педалювання шатунами 3 При роз/на фіг 5, 6/ ташуванні сидіння на СТІЛЬЦІ /ослінчику і т п / педалюють руками, при обертанні його на 180° - ноКорпус 8 має вигляд чаші з вказаним пальцем гами /пунктиром фіг 1л, 12с/ або ногами при 9 у центрі його дна і з пазами 23, виконаними на розташуванні шезлонга на ПІДЛОЗІ /диб фіг 1к, 12 внутрішній поверхні його стінки, діаметрально прос, м) Установка і кріплення корпусів 8 на руках тилежно, (фіг 5, 6) пацієнта показана на фіг 1а, б, в, г, є, фіг 10м На Донний диск 12 надітий на трубку 10 з можлиногах - на фіг 1д, ж, з, і, к, л на фіг 11 о, п, р Пояс вістю педального переміщення і від провороту на 7 звичайний, має навколо петлі /не показано/ для ній зафіксований виступами 24, виконаними у його приторочення педалей шатунів Для переноски отворі 25, які входять у пази 2 трубки 10 Аналогічтренажера, використовують чоол 53/див фіг 13/ ним чином закріплені рухомо і верхній диск 13, що має виступи 24 у отворі 25 Проміжний диск 14 Користуються тренажером вдома, або є 45396 силу тертя вказаних елементів, а виходячи з виїмок 31 при обертанні шатуна 3 і його диску 16, вони знову піджимають цю пружину і підсилюють або на СТІЛЬЦІ, як показано на фіг 1к, л, фіг 12 - с, тертя В силу цього опору шатуна 3 і шатуна 2 пет Для цього використовують пару корпусів 8, які ріодично, в залежності від швидкості обертання і своїми обоймами 40 шатунів 2 настромлюють і віддалі між виїмками/ то падає, то зростає, тобто, фіксують засувками 43 на штангах 41 шезлонгу 6 створюється потрібна вібрація, яка передається на Педалі 4 рухомих шатунів 3 фіксують на ногах, як тіло пацієнта Частота вібрації задасться швидкіспоказано на фіг 11 - р за допомогою бинтю переміщення педалей, а амплітуду регулюють тів/стрічок/5, що закріплюються липучками/фіг 4/ гвинтом 32 Педалювання можливе руками і ногами з наНа відміну від звичайного педалювання, коли вантаженням в ту чи іншу сторону або в обидві навантаження задається односпрямовано, тобто, сторони Одночасно /без зняття навантаження/ у при обертанні педалей тільки вперед, у запропоположенні сидячи чи лежачи, з опущеними або нованому тренажері и можна задавати в обидві при-піднятими ногами /кінцівками/ див фіг 1 к, л, сторони-вперед /за часовою стрілкою/, або назад фіг 12 - с, м/ /проти/, а також встановлювати и в обидві сторони - вперед і назад, не знімаючи її при кожному русі Навантаження можливе з регулюванням його величини без вібрації, або з вібрацією, що підвиДля створення навантаження, одну сторону щує як відомо, ефективність тренувань У "полі" /наприклад, вперед див фіг 8/ застосовують один тренажер використовують без шезлонга застосозуб 46 - вводять його у проміжок між зубами 36 вуючи або два , або один корпус 8, У більшості храпового колеса 19 і він фіксується у цьому повипадків застосовують один тренажер - корпус ложенні притисненням пружини 51 і входженням 8,так, як доказано на фіг 1 а, б, в, г, д, є, з, и, фіг його стопірного пальця 48 у виїмку 49, що знахо1 0 - м , н та фіг 11 - о, п Як бачимо, навантажудиться ближче до осі храповика, а протилежний' ються уст групи м'язів тулуба і КІНЦІВОК З регульозуб 46 при цьому відімкнений Тепер навантаженваною, різноспрямовуючим рівним і вібраційним ня на шатун 3 буде передаватися тільки при рухах навантаженням його проти часової стрілки /див стрілку, фіг 8/ Повернення шатуна, у вихідне положення призвоНавантаження створюється в силу тертя дондить до знаття навантаження, таи як зуб 46 буде ного 12 і верхнього 13 дисків об внутрішні поверхні виходити з зачеплення з зубами 35 храповика, бо корпуса 8, його кришки 15 і проміжного диску 14, у буде відтиснутий догори цими зубами взаємопротилежних напрямках, що обертаються відносно одне одного /елементів 12 і 13, зв'язаних Аналогічним чином можна, встановити наванчерез трубку 10 з храповиком, його зубом 46 / яктаження за часовою стрілкою, тобто, в протилежну що він підімкнений/, з шатуном 3 і його педаллю 4, сторону, ввімкнувши для цього протилежний зуб відносно елементів 8, 14, 15 зв'язаних з шатуном 2 46, а попередній вимкнути - відтягнувши його за і його педаллю 4/ Як правило, шатуни 2 і 3 і їх пегашетку 50 вгору і виймаючи з виїмки 49 стопірний далі закріплюють на різних ланках суглобів тіла палець 48, звільнивши короб зуба і перемістивши того, хто займається, фіксуючи їх бинтами його для постановки і фіксації стопірним пальцем /стрічками/ 5, див фіг 6, 5/, а також - 1 , 2, 3, 4, 7, 8, 48 у іншу окрему виїмку 49 9 Використовують для цього і пояс 7, а педалі Можливе навантаження в обидві сторони, що повертають , якщо необхідно, на 180° сумісно зі також відрізняє запропоноване від основних педаштангою 41 льних, пристроїв Для цього вмикають вказаним способом обидва зуби 46 і обидва шатуна і їх пеРегулювання навантаження здійснюють підтидалі будуть знаходитися у стані навантаження в сканням, /а отже підвищенням сили тертя між вкарухах як вперед, так і назад заними елементами 8, 12, 13, 14, 15, вміщеними у корпус 8 /пружини 20, затиснутою гайкою-ручкою Тренажер може бути використаний і в земних 22, при нагвинчуванні и на палець, на його різьбоумовах і при відсутності гравітації для підсилення вий кінець 21 Сгвинчування ручки 22 забезпечує не тільки загальнофізичних вправ - підтягування, зниження і зняття навантаження Діапазон наванвіджимання, присідання і т п , але й у природніх таження залежить від пружності пружини 20, дна і рухах ходьба, біг, стрибки, імітація плавання, вескришок корпуса 8, які також виконані пружними лування і т п Рухи з опорою на шезлонг забезпечуються масажною сіткою 52, шезлонгу 6 Вібрацію вмикають, якщо необхідно, гвинтом 32, який при, вигвинчуванні з різьбового каналу Все це підвищує ефективність тренувань У диску 17 звільнює диск 16, від-стопорюють його від порівнянні з прототипом запропоноване дасть модиска 16 Діючи пальцями руки на цей гвинт, або жливість кожному космонавту вдома, по роботі, у на палець 34, провертають диск 17 проти часової транспорті, відрядженні і в космосі на борту космістрілки /див фіг 8/ у зв'язку з чим укіс дна вирізів чного корабля користуватись під час фізичного 37 цього диску набігають на пальці 36 храпового тренування універсальним тренажером для розвиколеса 19 і подають його в бік пружини 20, але, так тку силових якостей і витривалості всіх основних як ця пружина стиснена і стискується ще більше, груп м'язів при максимальній мінімізації габаритів і то диск 17 відходить від храпового колеса, утопмаси пристрою і високою ефективністю його виколює кульки ЗО в отворах 29 і підтискує їх до поверристання Тренажером зможе користуватися і вся хні кришки 15, яка тепер піднімається до елементів сім'я космонавта, а також любителі фізичної куль13, 14, 12, 8 не через упір 38, а через кульки ЗО тури і спорту Влучаючи у виїмки 31 кришки 15 і залишаючись в /1/ - патент РФ № 19224, А 63 В 23/04, БИ № них, кульки послаблюють напругу пружини 20 і 17, 1994р польових умовах /на роботі, у транспорті, у відрядженні і т п / Вдома шезлонг встановлюють або на ПІДЛОЗІ, 45396 •рш / ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
